¿cuáles son los sistemas de calefacción: agua, aire, suelo

¿Cuáles son los sistemas de calefacción y por qué motivos se clasifican? Debemos familiarizarnos con los esquemas de operación probados a largo plazo utilizados en edificios privados y de apartamentos, y con soluciones relativamente nuevas que apenas están comenzando a ganar popularidad. Así que vamos a empezar.

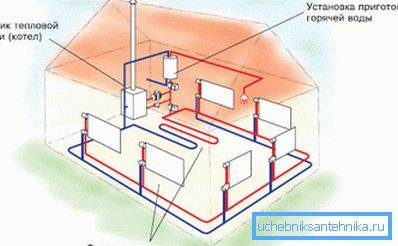

Calentamiento de agua

Estos tipos de sistemas de calefacción tienen una característica común: el fluido de transferencia de calor se utiliza para transportar calor desde la fuente de calor a los calentadores.

Nota: al contrario del nombre, el agua no siempre juega este papel. También se utilizan soluciones salinas, etileno y propilenglicol, aceite de motor usado. Se comparan favorablemente con el agua en un punto de congelación mucho más bajo, lo que hace posible no tener miedo de descongelar tuberías y baterías.

El calentamiento del tipo de agua, a su vez, se puede clasificar de acuerdo con una larga serie de señales.

Fuente de calor

En este rol puede ser:

• Sala de calderas o CHP. El refrigerante se transporta a la casa a lo largo de dos líneas de la ruta aislada térmicamente (suministro y retorno); En la entrada de la casa, se monta un conjunto de elevador, que estabiliza los parámetros de temperatura del calentamiento debido a la participación de parte del refrigerante en la recirculación. El principal inconveniente del esquema es la gran pérdida de calor durante el transporte.

Presta atencion Estas pérdidas son pagadas por el usuario final. Por lo tanto, hay muchos que quieren cambiar de calefacción central a calefacción autónoma.

• Gas principal. La caldera de gas proporciona costos de calefacción mínimos (aproximadamente 70 kopecks por kilovatio-hora de calor). Actualmente y en un futuro próximo, esta es la solución más rentable. El gas en los cilindros de gas y los tanques de gas es mucho más costoso: de 1,8 a 2,8 rublos / KW * h.

• Leña, carbon. Los costos son ligeramente más altos (1.1 - 1.4 rublos / KW * H). El principal inconveniente es la baja autonomía de las calderas: requieren una carga periódica de combustible y la eliminación de cenizas.
• Caldera de combustible diesel, por el contrario, no requiere la atención del propietario durante semanas. Las desventajas incluyen la necesidad de almacenar una gran cantidad de combustible, olor, un alto nivel de ruido durante el funcionamiento del quemador solar y el alto costo del calor (3,2 rublos / KW * h).
• Finalmente, calderas eléctricas de todo tipo. (Tenovy, inducción y electrodo) son más convenientes en el funcionamiento y seguro. No requieren mantenimiento frecuente o eliminación de productos de combustión. Por todo lo bueno que hay que pagar; en este caso, dinero bastante específico a una tasa de aproximadamente 3.6 - 3.8 rublos por kilovatio-hora.

Circulación de refrigerante

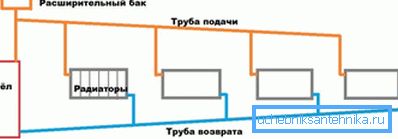

Puede ser natural y forzado.

Útil: esquemas de instalación practicados que pueden funcionar en ambos modos. En este caso, la inserción de la bomba en el relleno de gran diámetro (desde el DN 32) se suministra con un bypass. Es necesario para que la restricción de la tubería no reduzca el cabezal hidráulico ya bajo en el modo de circulación natural.

La dirección de movimiento del refrigerante.

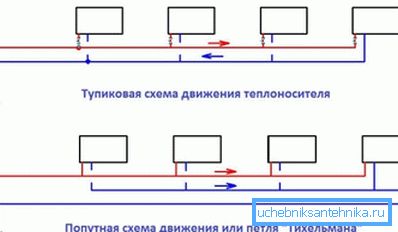

Puede ser un punto muerto y pasar.

1. El tipo de punto muerto del sistema de calefacción implica que en diferentes partes del circuito el refrigerante se mueve en direcciones opuestas.
2. Seguir el tráfico significa que el agua, el anticongelante, el aceite, etc. no están en ningún punto del circuito. No cambie la dirección del movimiento al contrario.

Embotellado superior e inferior

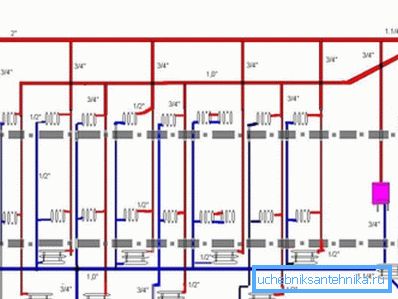

Aquí todo es simple: el esquema con el relleno superior supone que el lecho de suministro de calefacción (la rama horizontal de la tubería que conecta las canalizaciones) está en el ático, y el lecho de flujo de retorno está en el sótano.

En el caso de menor embotellado, respectivamente, ambas casas de tablones están divorciadas en el sótano. Las bandas se conectan en pares; cada par está conectado por un puente en el piso superior de la casa o en el sótano.

Diseño

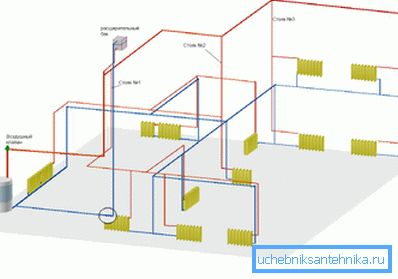

Separe el cableado vertical y horizontal; Los términos, al parecer, son intuitivamente comprensibles y no necesitan comentarios. Vale la pena, sin embargo, aclarar que en el mundo real, los tipos combinados de sistemas de calefacción son más comunes. Por ejemplo, en un edificio de apartamentos típico, el elevador es un diseño vertical, pero el embotellado es horizontal.

Conexión de dispositivos de calefacción.

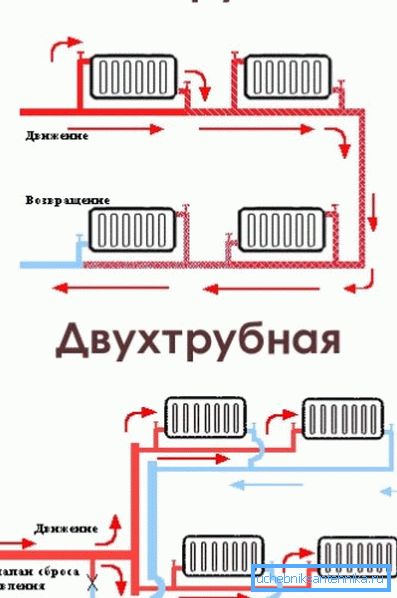

Sobre esta base, se distinguen los circuitos de un solo tubo y dos tubos.

1. En el primer caso, el relleno es un anillo entre las tuberías de entrada y salida de la caldera o las válvulas de la casa del conjunto del ascensor. Los dispositivos de calefacción lo rompen o, lo que es mucho más razonable, chocan paralelamente al embotellado.
2. El segundo esquema implica que cada radiador o convector es un puente entre el suministro y el llenado de retorno.

Nota: en general, un circuito de dos tuberías requiere la regulación de cada instrumento y el equilibrio del sistema cuando se inicia el uso de choques. La instrucción está relacionada con el hecho de que, de lo contrario, toda la circulación pasará por los dispositivos más cercanos a la caldera o al ascensor, que está lleno de descongelación de radiadores de largo alcance.

Exotico

¿Qué es el calentamiento, además de los esquemas habituales y ampliamente utilizados con un líquido refrigerante?

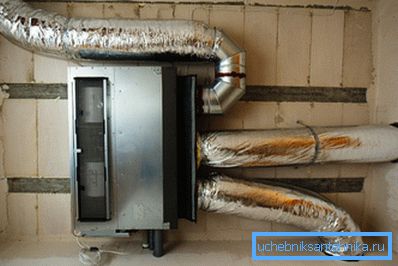

Aireado

En el papel del refrigerante sirve aire ordinario. Debido a que su capacidad calorífica específica es pequeña, se deben transportar grandes volúmenes; Los sistemas de calefacción de aire se combinan a menudo con la ventilación.

La solución es interesante en la ausencia de dispositivos de calefacción en el interior. La principal desventaja es que la instalación oculta de conductos de aire solo es posible en la etapa de construcción o reparaciones importantes de la casa.

Piso caliente

En el papel del calentador sirve toda la superficie del suelo. Para este propósito, se coloca una tubería con soporte térmico, un cable calefactor o un calentador de película en la regla o debajo del recubrimiento de acabado. El trabajo se puede hacer fácilmente a mano, sin la participación de especialistas.

Suelo radiante es interesante por su eficiencia. No, el precio de un kilovatio-hora de calor no cambia: depende solo de la fuente de calor. Los ahorros se logran con una distribución de temperatura más eficiente y menos fugas a través del techo.

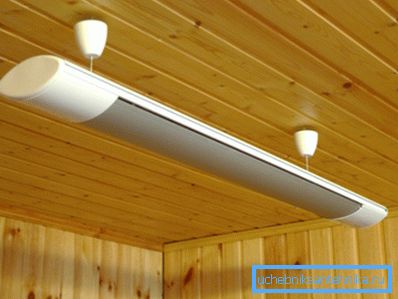

Infrarrojo

La mayor parte del calor se transfiere desde el elemento calefactor a los objetos y personas en la habitación debido a la radiación térmica y no a la convección. Dado que los calentadores afectan directamente a los receptores de temperatura de los habitantes de la casa, la temperatura en la habitación se puede reducir a 15-16 ° C sin la menor molestia. De ahí nuevamente el ahorro energético.

Conclusión

Por supuesto, nuestra revisión en miniatura de posibles soluciones en el campo de la calefacción no pretende estar completa. El video adjunto lo complementará con materiales útiles y didácticos. ¡Éxitos!
