¿cuáles son las formas de atar los radiadores?
Uno de los pasos para diseñar un sistema de calefacción es una forma de conectar las baterías o atarlas. Por lo tanto, es posible aumentar la eficiencia de su trabajo y hacer que el funcionamiento de los calentadores sea más cómodo. Por ejemplo, atar los radiadores de calefacción con polipropileno permite regular su transferencia de calor y, en caso de trabajos de emergencia, reparación o mantenimiento, pueden desconectarse rápidamente de la tubería.
Que buscar
Recomendamos seleccionar de antemano los tipos de registros, así como su configuración, para crear un sistema de calefacción de acuerdo con el proyecto desarrollado.
Además de ellos, debe incluir:
- caldera
- tuberías;
- válvulas de cierre y control;
- bomba (si es necesario).
El proceso de instalación de los dispositivos de calefacción no es particularmente difícil:
- Seleccione de antemano un lugar para los dispositivos de calefacción según el proyecto;
- llevarlos a la tubería o tuberías;
- Conecte la batería y los tubos del tronco con sus propias manos.

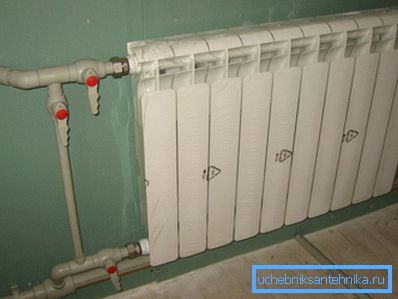

Tubería de polipropileno.
A continuación, consideraremos el proceso de conexión de los calentadores al sistema de calefacción, donde se utilizan las tuberías de PP, cuyo precio es hoy uno de los más bajos.
Actualmente hay dos formas:

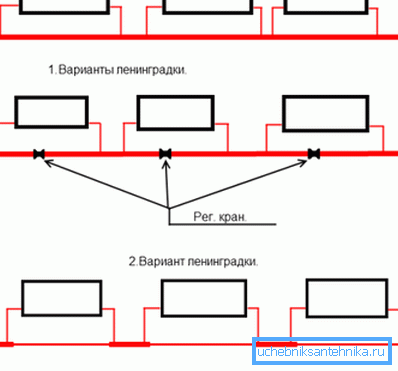

| Monotubos o Leningradka | En este caso, el refrigerante, con mayor frecuencia el agua, fluye de inmediato hacia todo el edificio, fluyendo hacia abajo desde la parte superior a través de las tuberías instaladas en apartamentos separados. Tal sistema se usa a menudo en edificios de apartamentos. Considere sus desventajas:
|
| Tubo gemelo |
|
Ambos sistemas constan de los siguientes elementos:
- Los radiadores tienen una válvula de ventilación en la parte superior y un tapón en la parte inferior. En el modo de conexión inferior, este último se instala en la parte superior;
- tapón de paso del radiador;
- Termostato y válvula para sistema de 2 tubos;
- vástago
- llave de paso
- tuercas de bloqueo con las que se fijan el acoplamiento y los registros;
- Bypass para sistema de 2 tubos;
- Tuberías de polipropileno, polietileno, metalplásico o metal.
Maneras de conectar los radiadores.

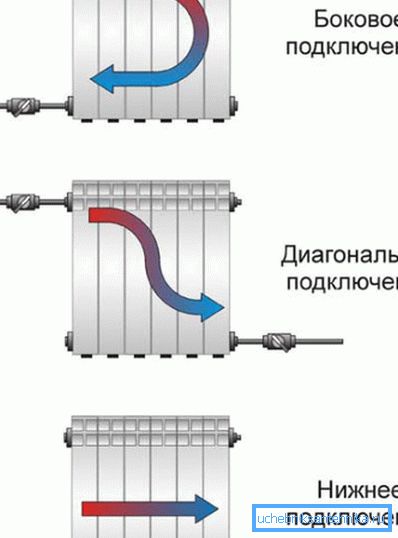

Hay 3 tipos principales de conexión:

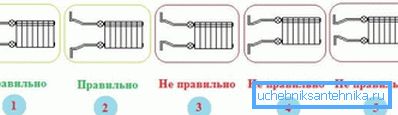

- Lado unilateral es considerado el más aceptable.. El flujo se realiza en el tubo superior, el retorno se conecta a la parte inferior. El método es capaz de dar la máxima transferencia de calor, lo que proporciona la mayor eficiencia.
Consejo: no conecte el suministro inferior, en este caso, la pérdida de alimentación del sistema será aproximadamente del 8%.
- La diagonal se utiliza a veces en baterías con una longitud suficientemente grande. En este caso, el calentamiento se produce de manera uniforme en todas las secciones del equipo, sin crear diferencias de temperatura, lo que afecta su eficiencia. El suministro está conectado al tope pasante superior en un lado del producto, y el retorno al inferior en el otro.
Consejo: no lleve el refrigerante caliente desde abajo, en este caso, el sistema de calefacción perderá hasta un 10% de energía.

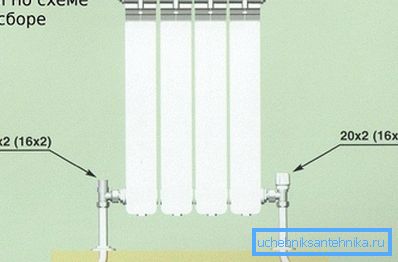

- Se recomienda usar la parte inferior solo cuando se instalan tuberías en el piso. En este caso, la pérdida de potencia también será de hasta el 10%.
Consejo: instale los radiadores debajo de las ventanas, no en sus lados. Observe correctamente la distancia desde la pared y el alféizar de la ventana en altura y sangría.
Tipos de radiadores
Al instalar un nuevo sistema de calefacción, se recomienda utilizar nuevos dispositivos de calefacción. El mercado actual puede ofrecer varias variantes de registros de aluminio, hierro fundido, acero o combinaciones de metales.
Solo necesitas elegir el modelo correcto, que puede ser:
- Panel sólido y delgado de acero, conexión a la cual solo es posible desde la parte inferior o lateral.
- Seccional ligero de aluminio o bimetálico. Dichas baterías están conectadas en las tres formas en que los tubos de polipropileno son ideales.
Recomendamos reemplazar las baterías pesadas de hierro fundido con baterías bimetálicas en apartamentos con calefacción central. Tienen una gran transferencia de calor y mejor transferencia de álcali, que se agrega al refrigerante. Los radiadores de aluminio o acero son los más adecuados para la calefacción independiente en un apartamento y una casa particular, ya que la presión en tales sistemas es baja.
Conclusión
En este artículo nos encargamos de informarle sobre las formas de atar o conectar varios tipos de radiadores al sistema de calefacción central y autónoma. De los tres métodos disponibles: inferior, diagonal y lateral, este último se considera el más óptimo.
Con él, puede aumentar la eficiencia del calentamiento hasta un 8%, mientras que en el resto se reduce aproximadamente un 10%. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
