¿cuál podría ser el esquema de calefacción en una casa

18-06-2018
Calefacción

Al organizar el sistema de calefacción de una casa privada, es muy importante elegir y elaborar el esquema correcto para conectar todos los elementos de calefacción. Solo así podrá lograr la mayor eficiencia y economía en el proceso de su operación.

En este artículo consideraremos todas las opciones posibles para realizar dicha tarea.

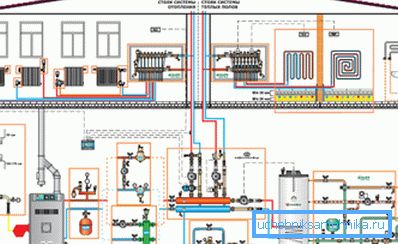

Posible esquema de instalación de calefacción en una casa particular.

Terminología

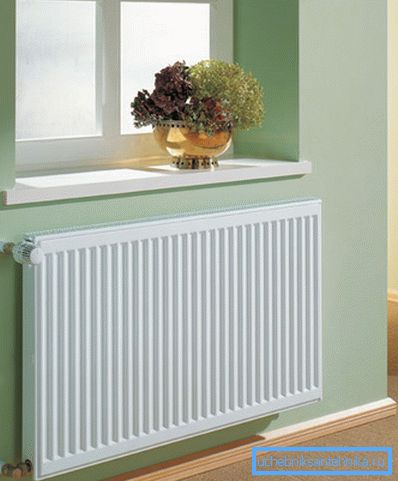

Foto del dispositivo de calentamiento de agua.

Los esquemas de calefacción en una casa privada utilizan algunos términos que pueden ser desconocidos para una amplia gama de personas comunes, analicemos:

Plazo Explicación
Dispositivo de calentamiento de agua El equipo que se calienta por contacto con el refrigerante, distribuye el calor por toda la habitación. Estos pueden ser baterías, radiadores, convectores, pisos con calefacción y otras unidades similares.
Portador de calor Fluidos fluidos a través de los conductos de calefacción. Se calienta en la caldera y transporta calor a los radiadores. Por lo general, esta función la realiza el agua, que puede ser modificada por varios aditivos especiales.
Circuito de calefacción El diseño cerrado desplaza el agua calentada y enfriada sobre sí misma. Consiste en radiadores, tuberías, grúas y otros elementos igualmente importantes.
Movimiento directo La sección del contorno que transporta el refrigerante caliente al radiador.
Invertir La sección del contorno que transporta el refrigerante enfriado después de salir del radiador.

Consejo: en regiones con inviernos severos, se recomienda usar agua como refrigerante en combinación con etilenglicol. Dicho anticongelante no se congelará incluso en las condiciones más críticas cuando el sistema esté completamente apagado.

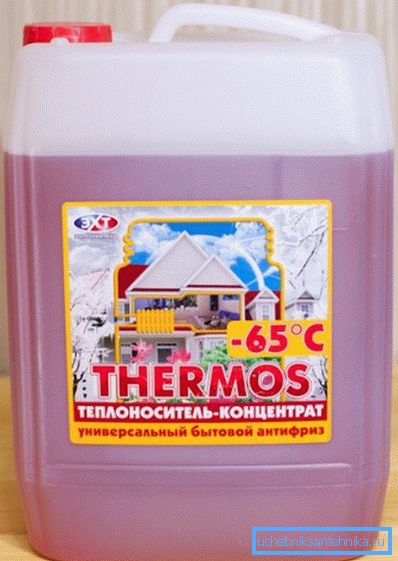

Un ejemplo de anticongelante para una tubería de sistema de calefacción.

Posibles métodos de transferencia de refrigerante

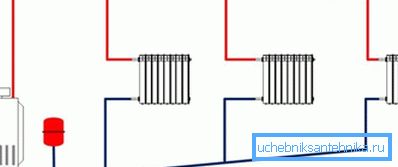

Esquema: calentamiento de una casa particular con movimiento de fluidos por gravedad.

Cuando se elabora un esquema para calentar una casa privada con sus propias manos, lo primero que debe considerar es la organización del movimiento del refrigerante alrededor del circuito:

Circulacion Descripción
Naturales Tal sistema funciona cumpliendo las leyes físicas. El líquido calentado tiene una densidad más baja y se desplaza hacia arriba a lo largo del tubo ascendente, desde donde el contorno, equipado con una pendiente de tres a cinco grados, se extiende a todo el cuerpo. El agua enfriada ya en la carrera de retorno, con el mismo ángulo de inclinación, regresa a la caldera.

Características distintivas:

  • La ventaja es que no requiere el uso de comunicaciones y dispositivos adicionales, ya que todo sucede por el método de la gravedad.
  • El inconveniente es que este diseño solo es efectivo en edificios pequeños, donde la longitud del contorno no excede los treinta metros.
Forzado En este caso, una bomba de circulación se conecta adicionalmente al sistema y, por lo tanto, el movimiento del refrigerante se produce debido a la diferencia de presión creada entre la carrera de avance y retroceso.

Características distintivas:

  • Además, en ausencia de restricciones, de esta manera puede ejecutar un circuito de cualquier longitud, lo principal es elegir una o varias bombas de potencia adecuada.
  • Menos costos adicionales para equipos especiales y la dependencia en el suministro de energía eléctrica.

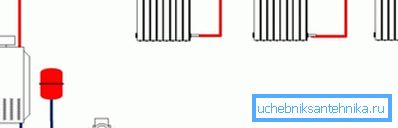

Esquema: calefacción en una casa particular con movimiento de fluidos forzado.

Esquemas de acuerdo con el cableado de tuberías utilizado.

Además, al crear un esquema de calefacción para una casa privada con sus propias manos, debe elegir el método de conexión de las baterías al elevador:

Solo tubo

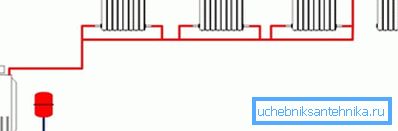

Ejemplo de esquema de calefacción de una tubería para casas particulares.

En esta realización, el líquido calentado se mueve todo el tiempo a lo largo de la misma tubería, constantemente emitiendo calor a los radiadores encontrados en el camino.

La ventaja es el bajo precio de venta, pero los inconvenientes tangibles te hacen pensar en su racionalidad:

  • Distribución desigual del calor. Cuanto más lejos de la caldera, más fría está la batería.

Consejo: el uso de esquemas de tubería única solo es adecuado para espacios pequeños donde las pérdidas de calor serán menos perceptibles.

  • La dificultad de ajustar los radiadores individuales. Los cambios realizados en el trabajo de uno afectarán a todos los dispositivos en una cadena consistente.
  • La imposibilidad de realizar reparaciones o reemplazos sin detener y apagar todo el sistema.

Tubo gemelo

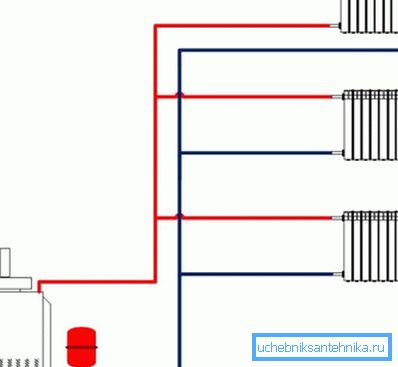

Un ejemplo del uso de una instalación vertical de calefacción de dos tubos en una casa privada

Aquí, a cada radiador, el fluido calentado se alimenta a través de un tubo, y el ya refrigerado se extrae con otro. El diseño puede tener cableado tanto vertical como horizontal.

Por supuesto, tal elección costará más, pero proporciona varias ventajas innegables a la vez:

  • Distribución uniforme del calor, que mejora significativamente el microclima en la casa y aumenta el rendimiento del sistema.
  • La posibilidad de ajustar cualquiera de los radiadores sin consecuencias para el resto.

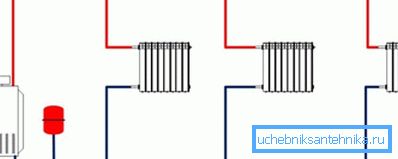

Diagrama esquemático de cableado horizontal de dos tubos

En todo el mundo, durante mucho tiempo se ha utilizado activamente solo una conexión paralela de radiadores, no solo en casas particulares, sino también en edificios de varios pisos. Hasta ahora, esta innovación solo se puede encontrar en nuevos edificios o casas de campo.

Rayo

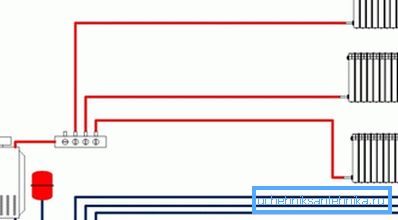

El trazado radial de la tubería de calefacción.

Dicha conexión también se denomina colector, ya que asume la presencia de un distribuidor de distribución, desde el cual el suministro y el tubo de retorno para cada batería ya se suministran de manera individual.

Antes de hacer tal diseño, debe sopesar cuidadosamente sus posibilidades financieras, ya que será más costoso que incluso uno de dos tuberías, pero le brindará oportunidades verdaderamente únicas:

  • Completa autonomía del ajuste de rendimiento de cada radiador del colector.
  • Repare o reemplace las baterías sin apagar todo el sistema de calefacción.
  • La posibilidad de instalar dispositivos adicionales en cualquier circuito.

Las instrucciones de instalación para la instalación del cableado radial son muy complejas, por lo que es obligatorio llamar a especialistas calificados.

Leningradka

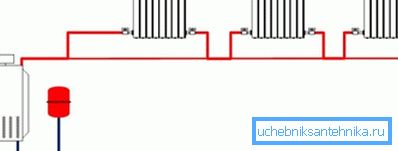

Un ejemplo del clásico

Este método original permite mejorar el esquema de conexión de un solo tubo del sistema de calefacción, dándole la posibilidad de ajustar los radiadores de forma independiente.

Para esto:

  1. Para cada batería, se montan válvulas que le permiten controlar el flujo de refrigerante a través de ella.
  2. Se instalan derivaciones, que son tuberías de derivación de un tamaño más pequeño. Esto permitirá que el agua circule por todo el circuito, incluso con las válvulas completamente cerradas en un radiador separado.

Cabe destacar que las manipulaciones descritas pueden llevarse a cabo tanto en la etapa inicial de organización de la calefacción en la casa, lo que permitirá ahorrar dinero y ampliar la funcionalidad de la estructura como con el cableado ya instalado.

Conclusión

Si decide llevar a cabo el calentamiento de una casa privada con sus propias manos, debe comenzar por elegir el diagrama de cableado más adecuado para su caso. El primer paso es determinar el tipo de circulación del refrigerante en la tubería, y luego con la opción de distribuir las tuberías usadas. Anteriormente, tratamos de familiarizarlo con los principios del trabajo y las fortalezas de los más populares.

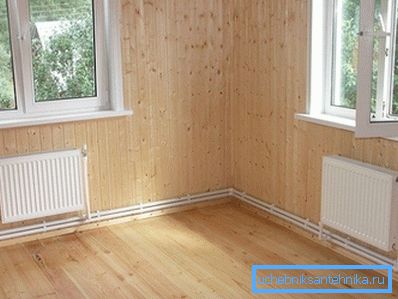

El esquema de conexión de dos tubos implementado del sistema de calefacción.

En el video provisto puede encontrar materiales adicionales relacionados con el tema. El esquema correcto es una garantía de calidad de calefacción.
