¿cuál es la distancia al centro en radiadores: las

La distancia entre las cabeceras del radiador es una de las características técnicas importantes de las que dependen las dimensiones del producto. Las dimensiones afectan la capacidad de instalación, especialmente si se planea colocar la batería en un nicho o debajo de la ventana. El tamaño del producto elegido correctamente no violará los estándares operativos básicos de los que depende la transferencia de calor normal.

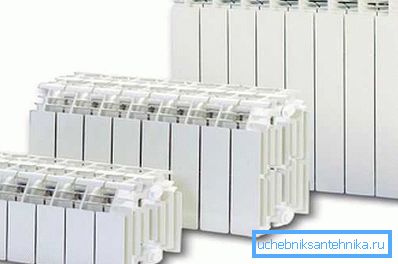

Calentadores de diferentes alturas.

Visión general de los tipos de radiadores y sus dimensiones.

Hay varios grupos principales de radiadores que difieren en las características de diseño:

  1. Seccional.
  2. Panel Acero y bimetálicos.
  3. Convector.
  4. Modelos de autor, Hecho a medida, no teniendo formas similares, pero realizando sus funciones.

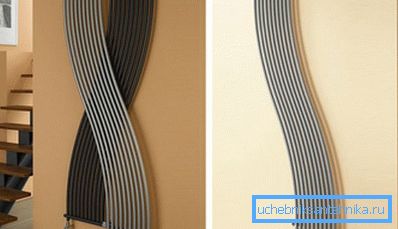

En la foto - el calentador original.

El material utilizado y las características de diseño de los dispositivos de calefacción determinan:

  • resistencia al martilleo de agua;
  • corrosión
  • ensuciamiento y descamación;
  • Intensidad de transferencia de calor y otros componentes del éxito.

En cuanto al tamaño, la diferencia de altura entre los colectores superior e inferior (distancia central) afecta la capacidad para instalar el calentador. La mayoría de las veces, se instalan en los nichos debajo de las ventanas, si la abertura de la ventana es lo suficientemente grande, entonces la batería alta simplemente no encaja.

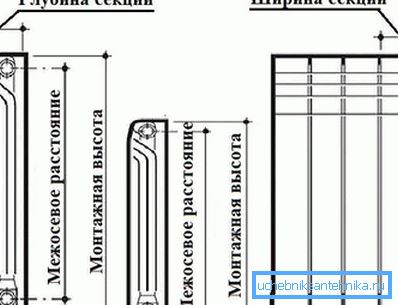

El diagrama muestra la distancia del centro.

Este parámetro es especialmente importante para sistemas con circulación natural. El hecho es que la presión en el sistema se crea debido a la diferencia de altura entre el suministro de agua a la batería y la caldera; cuanto más alto es este valor, mayor es la presión natural en las tuberías.

Presta atencion Por ejemplo, la distancia del centro de los radiadores de 250 mm tiene sentido elegir solo bajo los marcos de las ventanas muy bajos. En este caso, puede instalar la batería incluso debajo de la altura del umbral de la ventana de 50-60 cm.

Un ejemplo de una batería en una habitación con grandes ventanales.

Los calentadores de paneles están completamente soldados con un refrigerante de bobina entre dos paneles acanalados con un espacio entre ellos de hasta 1 cm. Tal superficie aumenta el área de la superficie calentada y su transferencia de calor: radiación más convección. La escasa capacidad contribuye a una rápida transferencia de calor: la eficiencia alcanza el 75%, pero también se enfrían rápidamente.

La falta de productos de panel es:

  • en su vulnerabilidad al golpe de ariete, lo que los hace inadecuados para su uso en sistemas de calefacción central;
  • corroer del agua acida;
  • Es imposible drenar el agua durante mucho tiempo debido a la misma corrosión, pero ya en contacto con el oxígeno.

Las baterías seccionales son una buena oportunidad para sus cambios constructivos: aumenta / disminuye la cantidad de secciones para cambios o reparaciones de energía. Los dispositivos bimetálicos han reemplazado el hierro tradicional, frágil pero duradero, con alta inercia.

En la foto - el dispositivo bimetallicheskogo calentador

En ellos, el refrigerante pasa a través de tubos de acero que tienen aletas de aluminio con alta conductividad térmica.

La batería bimetálica es la realización de dos ventajas en un producto, a saber:

  • El acero soporta presiones inestables y ambientes agresivos;
  • El aluminio reacciona inmediatamente a los cambios de temperatura.

Presta atencion De las deficiencias, solo podemos tener en cuenta el costo. El precio de un radiador bimetálico puede ser 2-3 veces más alto que el del hierro fundido o el acero.

Al elegir baterías bimetálicas, se debe tener en cuenta el diámetro de los canales vertical y horizontal, y no solo la distancia central. En cuanto a las dimensiones, los modelos más populares pueden considerarse con una diferencia entre los orificios de los pezones de 500 mm (con una altura total del calentador de 570 mm).

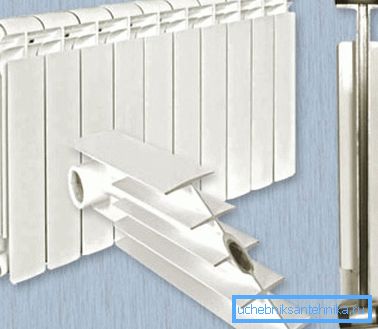

La foto muestra los canales horizontales y verticales; si la calidad del refrigerante es deficiente, no deben ser demasiado estrechos.

Pero en las baterías de vacío el concepto de "distancia de centro" simplemente no existe. El hecho es que utilizan solo 1 tubo de flujo a través del cual circula el refrigerante, y se logra un calentamiento uniforme de la superficie debido a la evaporación del líquido en ebullición.

Baterías tubulares: registros, sección superior en compacidad y variedad de formas. La ausencia de fugas en las juntas se asegura soldando los fragmentos, que resisten una presión de trabajo de hasta 15 atm., Pero las paredes delgadas no retienen el martillo de agua de manera deficiente. Registros es posible hacer sus propias manos, eligiendo un lanzamiento arbitrario entre las tuberías.

Lea más sobre las dimensiones del radiador

En la documentación técnica para los dispositivos de calefacción, además de la salida de calor, también se deben indicar las dimensiones y la distancia al centro. Según el tipo y el fabricante, las dimensiones de los calentadores pueden variar.

Radiadores bimetálicos

De todos los tamaños de batería, la distancia entre los colectores puede considerarse decisiva: el tamaño del producto depende de ello. Y si la longitud de los dispositivos de sección puede variar, entonces la altura puede convertirse en un obstáculo. Este parámetro se indica con un número después del nombre del modelo, por ejemplo, ALUX 200. La distancia central estándar para los radiadores de aluminio es de 350 y 500 mm, pero esta cifra puede variar de 200 a 800 mm.

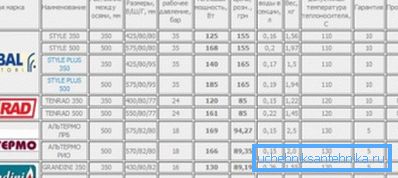

Características de los dispositivos de calefacción de los fabricantes populares.

Por ejemplo, en los modelos italianos de sección ALUX 200 con la misma altura de 245 mm y una profundidad de 100 mm, cada sección tiene una longitud de 80 mm con una potencia de 92 W. La longitud máxima es de 1280 mm (16 secciones) con una potencia de 1472 vatios. El modelo ALUX 350 con una altura de 395 mm tiene las mismas dimensiones y número de secciones, con una potencia de 138 W, el ALUX 500 tiene una altura de 545 mm con una sección de potencia de 179 W.

El rango de tamaño estándar de las baterías bimetálicas incluye distancias centrales de 200 a 500 mm. Pero la altura del dispositivo puede variar ligeramente según el fabricante. Por ejemplo, si este parámetro es de 500 mm, la altura del Rifar Monolit es de 577 mm y la del modelo Germanio Neo de 560 mm.

Radiadores bimetálicos con una distancia de centro de 450 mm no están disponibles. Por lo tanto, es necesario obtener el dispositivo de calefacción más cercano en tamaño.

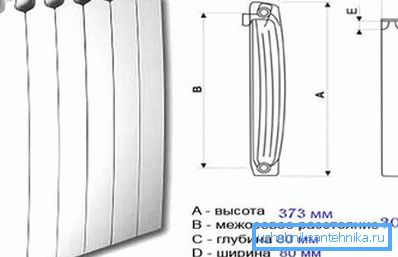

Dimensiones básicas del calentador bimetálico.

Presta atencion Si la altura de las tuberías no corresponde a la distancia del centro, siempre puede reducirlas o diluirlas. ¿Es importante que la transición sea suave y no con un ángulo de 90?

El diseño del radiador bimetálico proporciona, además de 2 tubos horizontales, también tubos de acero verticales más delgados a través de los cuales circula el refrigerante. Pero en modelos bajos pueden no ser. Por ejemplo, cuando la altura del dispositivo de calentamiento es de unos 20 cm, también se calentará bien con 2 tubos horizontales.

En un calentador bajo no hay necesidad de tuberías verticales.

Radiadores de hierro fundido

Dichos modelos se consideran clásicos y se han utilizado durante más de 150 años; por supuesto, la apariencia ha sufrido cambios significativos, pero la idea en sí sigue siendo la misma. Este tipo de batería incluso lanzó un estándar separado: GOST 8690-94.

Según este documento, el rango de distancias entre los orificios de los pezones es de 300 a 800 mm, con una altura total del dispositivo de 400 a 900 mm.

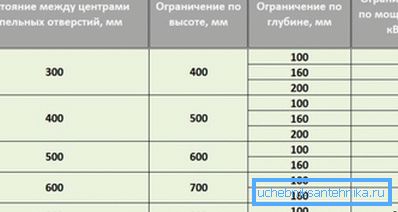

Dimensiones de los dispositivos de calefacción de hierro fundido.

En cuanto a las variedades de tales dispositivos de calentamiento, se producen modelos con 1, 2 y 3 canales, la forma de las secciones también puede diferir. Para no confundirse al elegir una batería, simplemente conozca las características del dispositivo de marcado.

De acuerdo con GOST 8690-94, al marcar, dichos parámetros del radiador se indican como:

  • su profundidad
  • la distancia entre los ejes centrales de los orificios del pezón;
  • Dado que la presión en el sistema de calefacción es significativa, la presión máxima de trabajo también se registra en el marcado;

Presta atencion El hierro fundido es un material frágil, por lo tanto no tolera choques hidráulicos. Si tales fenómenos no son infrecuentes en el sistema de calefacción, es mejor rechazar las baterías de hierro fundido y elegir un análogo de acero o bimetálico.

  • Indica el número de secciones, así como el estándar utilizado.

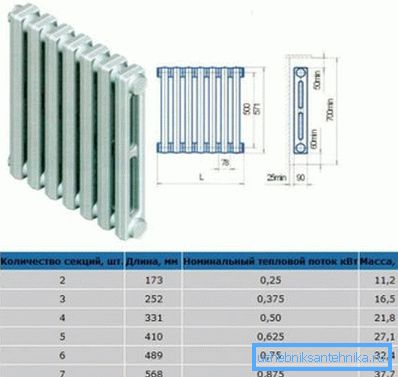

Características de la batería clásica de hierro fundido.

Si desea elegir una distancia al centro del radiador de calefacción 450, puede elegir una batería con el valor más cercano de este parámetro de 400 mm y reducir ligeramente la tubería. El estándar no contempla la liberación de dispositivos de calentamiento a una distancia de 450 mm entre los orificios de los pezones.

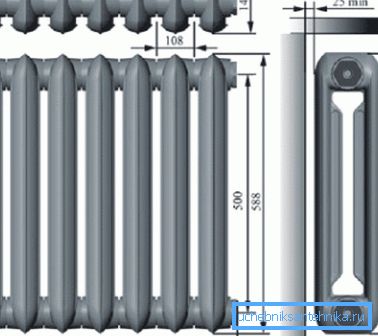

Batería de hierro fundido de tamaño completo

El etiquetado suele indicar la capacidad térmica de una sección. Por ejemplo, la entrada MS-140M-500-0.9 significa que una sección puede proporcionar 140 W de calor, la distancia al centro es de 500 mm, la presión de trabajo es de 9 atmósferas.

Radiadores de aluminio

La principal diferencia entre los radiadores de aluminio y los radiadores bimetálicos es que los tubos, el marco a lo largo del cual se mueve el refrigerante, están hechos de aleación de aluminio. En bimetálicos están hechos de acero o cobre, y el aluminio se usa solo para aletas.

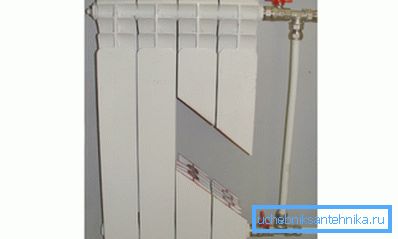

Radiador de aluminio en el corte.

En cuanto al rango de tamaño, el valor mínimo puede considerarse de 150 mm, y el umbral superior está limitado a 800 mm entre los ejes de los orificios de los pezones.

En consecuencia, los cambios de tamaño y la potencia de la batería:

  • La altura del bebé de 150 mm es adecuada para hogares con ventanas grandes, no bloqueará la vista desde la ventana. El set incluye patas para que no sea necesario fijarlo a la pared;
  • los tamaños grandes de 700-800 mm tienen una alta transferencia de calor debido a la superficie desarrollada del radiador;
  • pero la mayoría de las carreras pueden considerarse del tamaño de 400-500 mm entre los ejes de los orificios de los pezones. Estas son las baterías usadas en la mayoría de los apartamentos.

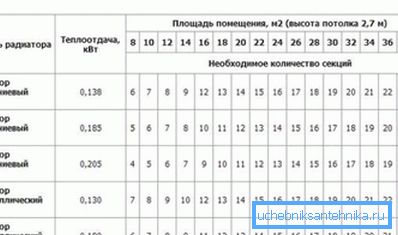

Características de una batería de aluminio popular.

También hay que destacar los radiadores verticales. Si debajo de la ventana colocar el dispositivo de calefacción no es muy conveniente, entonces las instrucciones para el diseño de la habitación le permiten colocar un radiador vertical en la esquina. Es bastante pequeño en ancho (literalmente 5-7 secciones), pero aquí la altura puede alcanzar los 2 metros.

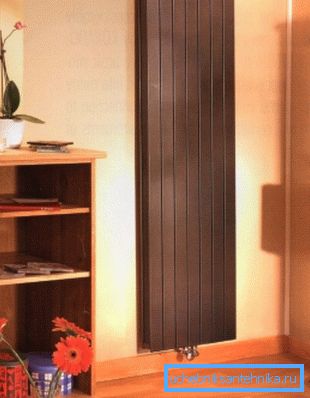

Ejemplo de un radiador alto

En el caso de los radiadores de aluminio, la distancia al centro es de 1.200 a 2.000 mm. Es cierto que la eficiencia de una batería de este tipo es algo menor en comparación con una batería convencional, porque parte de ella está ubicada en la parte superior de la habitación, donde la temperatura es algo más alta que la del piso.

Dimensiones de los radiadores de acero.

Las dimensiones generales de los radiadores de acero del panel están en el rango de 20 a 90 cm, y la distancia axial es de 5 a 7 cm menos que la altura. Se fabrican dispositivos con una distancia interaxial de 450 mm, este tamaño estándar está ausente en las contrapartes bimetálicas de hierro fundido.

Los radiadores de acero también pueden ser verticales, la altura máxima en este caso puede ser de 2-3 metros. Pero más a menudo se utilizan modelos convencionales.

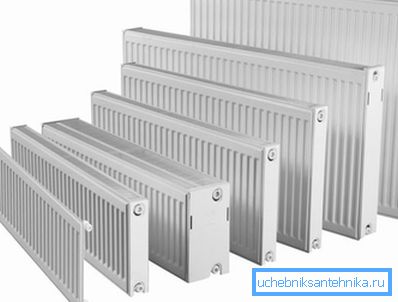

La altura y el grosor de las baterías de acero varían en una amplia gama.

También los registros están hechos de tubos de acero (esto se debe a la facilidad de soldadura del acero y su resistencia). Pero no hay restricciones para este tipo de calentadores, y el diámetro se selecciona en función del deseo del cliente, así como la transferencia de calor del calentador.

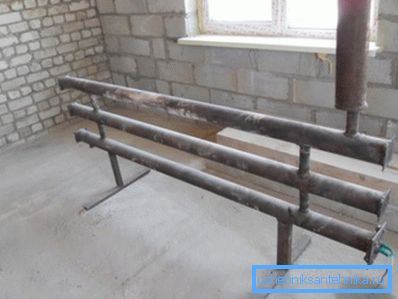

Registro casero de tubos de acero.

Al final

La distancia al centro es un parámetro importante en cualquier radiador moderno. De este tamaño depende la altura del dispositivo y, por lo tanto, la posibilidad de instalarlo en un nicho debajo de la ventana. La gama de tamaños de radiadores modernos permitirá que se instalen tanto en un apartamento común como debajo de una ventana grande.

El video de este artículo contiene una serie de consejos útiles para elegir un radiador de calefacción para su hogar.
