¿cuál es el esquema del sistema de calefacción: sutilezas?

16-03-2018
Calefacción

En los edificios industriales, industriales, públicos y residenciales de varios pisos y de un solo piso, los sistemas de calefacción pueden variar mucho en su distribución y eficiencia.

Entonces, tales sistemas pueden ser:

  • abierto y cerrado;
  • dependiente e independiente;
  • Un tubo y dos tubos.

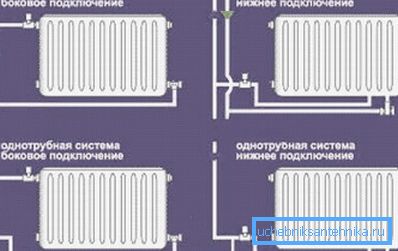

Sistemas de calefacción de dos y uno tubos.

Esto puede afectar en gran medida el resultado final cuando se calienta la habitación. Ahora prestaremos atención a tales diferencias, evaluaremos sus ventajas y desventajas, y también le mostraremos un video clip sobre este tema.

Abierto

Principio de funcionamiento

Nota La principal característica distintiva de un sistema abierto de uno cerrado es un tanque de expansión de tipo abierto desde el cual el agua se evapora. Además, dichos contornos son independientes.

Diagrama esquemático de un sistema de calefacción de tipo abierto

Los sistemas de calefacción abiertos son independientes, ya que el refrigerante circula alrededor del circuito como resultado de la presión natural, sin el uso de una bomba de circulación. Como regla general, en tales situaciones se pueden usar calderas de combustible sólido, incluidos generadores de gas, así como estufas y chimeneas con una camisa de agua (tanques para calentar agua) como calentadores.

Por el número de circuitos, el esquema puede ser tanto de tubería única como de dos tuberías, pero es necesario observar la pendiente cuando se instala el 0.01% del punto de suministro de refrigerante inicial. Como es bastante difícil hacer tales cálculos, es posible proceder de los cálculos de una pendiente de 8-10 mm por metro lineal.

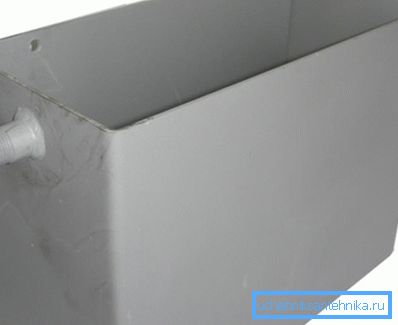

Tanque de expansión de acero abierto

Para el funcionamiento normal de tal contorno, el tanque de expansión debe estar por encima de la tubería de suministro de refrigerante horizontal para crear la presión del pilar. Es decir, el agua caliente de la caldera durante la expansión ingresa al circuito.

Pero cuando la presión supera la norma, simplemente se vierte en el tanque de expansión, y cuando el refrigerante se enfría, como resultado de la presión de la columna, regresa al circuito. Dichos contenedores en casas privadas, por regla general, se instalan en el ático.

La circulación del agua en tales sistemas es bastante lenta, pero esto permite un calentamiento uniforme de las tuberías, que en tales casos deberían tener al menos 40 mm de diámetro. Por esta razón, estos contornos suelen ser de acero, aunque también pueden ser de polipropileno.

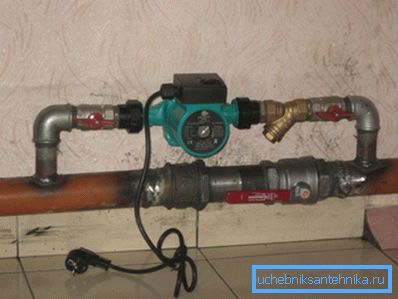

Inserción de la bomba de circulación. La foto

Pero la instrucción no interfiere en absoluto en la instalación de una bomba auxiliar en un sistema independiente de tipo abierto para aumentar la eficiencia. Como puede ver en la foto superior, en la tubería principal, entre la carrera de la bomba hay una válvula de cierre.

Se apaga y el agua comienza a moverse a través de la bomba de circulación, y cuando ocurre un corte de luz de emergencia, el tubo principal se abre y la carrera se superpone. El aumento de la velocidad de circulación del refrigerante afecta significativamente la eficiencia del calentamiento del espacio.

Beneficios

  • La principal ventaja de un sistema de tipo abierto de una o dos tuberías es su completa independencia de los portadores de energía de terceros. (Generadores eléctricos de líneas eléctricas, diesel o carburador).
  • La instalación de sistemas abiertos no requiere conocimientos especiales, así como una licencia o admisión al instalar y conectar una caldera de gas o eléctrica.
  • Calderas o estufas de combustible sólido, en general, sin pretensiones en el uso de combustible - Además del carbón y la leña, puede ser cualquier material orgánico en estado seco.

Desventajas

  • El agua en el tanque de expansión puede congelarse, por lo que debe calentarse, pero debe agregarse anticongelante para evitar que el líquido se congele.
  • Cuando se forman tapones de aire en estos lugares, las tuberías sufren corrosión, ya que la presión natural no puede empujar el aire. Para eliminar los tapones, debe bombear agua al circuito hasta que salga todo el aire.
  • Baja eficiencia.

Cerrado

Principio de funcionamiento

Nota Los sistemas de calefacción cerrados son dependientes, por lo que la circulación de refrigerante aquí es posible solo con la ayuda de una bomba de circulación que funciona con electricidad, por lo tanto, depende de una fuente de energía de terceros (líneas eléctricas, diesel o generador de carburador).

Esquema de sistemas de calefacción de tipo cerrado.

Los sistemas de tipo cerrado en la mayoría de los casos funcionan con calderas de calefacción de gas, eléctricas, diesel y combustibles sólidos y dependen directamente de la electricidad. A pesar del tipo de combustible en el que funciona la caldera, la bomba de circulación funciona exclusivamente con la ayuda de la electricidad.

Sin embargo, tales sistemas han ganado aprobación y popularidad universal debido a su alta eficiencia y confiabilidad, así como a un método de control automático: en situaciones de emergencia en una línea de transmisión de energía, un generador de diesel o carburador puede ser una fuente de electricidad.

Tanque de expansión cerrado

Dicho sistema funciona según el principio de desaireación o ajuste automático de la presión soportada utilizando un tanque especial de expansión herméticamente sellado. Esta capacidad consta de dos sectores, separados por una membrana de caucho resistente al calor.

En un compartimento hay aire o nitrógeno (si la inyección fue realizada por el fabricante), y en el segundo compartimento, el refrigerante fluye a través de la válvula de seguridad si su presión supera un umbral predeterminado. Cuando el refrigerante se enfría, la presión en el sistema disminuye y el gas exprime el líquido acumulado allí desde el depósito hasta el circuito.

Beneficios

  • El tanque de expansión en tales sistemas puede instalarse en cualquier lugar (por encima, en o debajo del circuito de calefacción); en cualquier caso, una bomba eléctrica es responsable de hacer circular el fluido.
  • No es necesario controlar el volumen de refrigerante en el sistema (se ajusta automáticamente).
  • Se puede usar anticongelante para revertir la posibilidad de descongelar el sistema.
  • Para calentar el circuito, puede usar calderas de respaldo, por ejemplo, además de la caldera de gas principal para instalar otra unidad de combustible sólido o eléctrica. Además, todos estos calentadores pueden trabajar juntos como un grupo.
  • Todos los parámetros del sistema se ajustan automáticamente, por lo tanto, puede dejarse desatendido durante un largo período de tiempo configurando el modo que necesita.

Desventajas

  • Tales sistemas tienen un mayor costo de instalación y equipamiento.
  • Dependencia de la electricidad.

Doble circuito

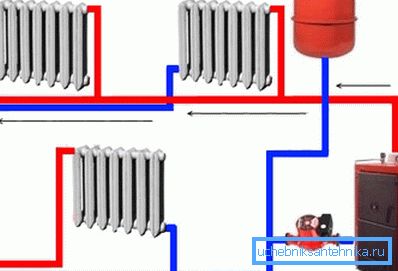

Diagrama esquemático de la instalación del sistema de calefacción con un circuito de dos tuberías (circuito de conexión)

Los diagramas de cableado de dos tuberías de los sistemas de calefacción en este momento pueden llamarse los más comunes para el sector privado, ya que le permiten mantener una temperatura uniforme de los radiadores en toda la casa. El ajuste de cada dispositivo individual se realiza mediante un termostato o una válvula convencional, lo que reduce el flujo de refrigerante hacia la batería.

Conexión estrella

La esencia del trabajo del circuito de calefacción de dos tuberías es la siguiente:

  • el transportador de calor del calentador entra en el tubo de suministro;
  • Donde se distribuye alternativamente en radiadores;
  • y después de pasar el fluido a través de las secciones del dispositivo, ingresa ya en el tubo de retorno, a través del cual se devuelve a la caldera.

En tales casos, el tanque de expansión puede estar abierto o cerrado, todo depende del tipo de sistema.

La gran ventaja del sistema de dos tuberías es que el refrigerante prácticamente no se enfría en todo el flujo. Es decir, su temperatura permanece igual en toda la longitud de la tubería, ya que el líquido enfriado ingresa en una tubería completamente diferente.

La alimentación está anillada en el último radiador, donde puede cambiar para regresar por el mismo tubo o por la batería, lo que prácticamente no tiene diferencia, solo depende de la facilidad de instalación.

Circuito de un solo tubo

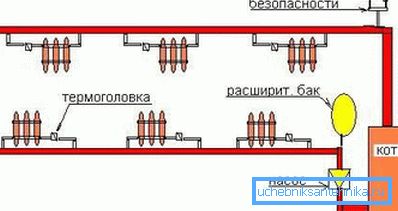

Diagrama de cableado de un solo tubo de los radiadores.

La instalación de un solo tubo de sistemas de calefacción es menos eficiente, pero es mucho más barata. En consecuencia, a menudo se pueden encontrar en edificios de gran altura de la era soviética.

En este caso, el flujo de refrigerante aquí puede llevarse a cabo tanto desde abajo como desde arriba, por ejemplo, casi todas las casas de Khrushchev (el mayor número de edificios del período soviético) tienen el flujo superior, pero en brezhnevka a menudo puede encontrar el flujo de refrigerante hacia arriba. A menudo, en las casas equipadas con un suministro más bajo, como muestra la práctica, hay problemas con la calefacción.

La esencia del sistema de una tubería es muy simple y consiste en lo siguiente: desde la planta de CHP, la sala de calderas central, el punto de distribución de calor (TP) o desde la caldera se alimenta refrigerante caliente, que se distribuye alternativamente a los radiadores.

Solo después de pasar a través de las secciones, el líquido enfriado no se descarga en el tubo de retorno, sino que llega allí, desde donde vino. Resulta que cuanto más lejos esté el radiador del comienzo del suministro de acuerdo con su número de serie, más frío estará el refrigerante.

Bypass delante del radiador

Ideal para un sistema de circuito único, es de tres o cuatro radiadores por tubería: con más pérdida de calor, se vuelven tangibles. Para reducir la pérdida de energía térmica, se instala una derivación delante del radiador, un puente de tubería, a través del cual se devuelve una parte del líquido caliente, sin entrar en la sección de la batería. Esto es posible debido a la diferencia en la sección transversal (el bypass es más delgado que el principal).

Conclusión

Usted puede (si tiene ciertas habilidades) reunir con sus propias manos cualquiera de los esquemas de calefacción anteriores. Lo más importante es calcular correctamente la potencia de la caldera y los dispositivos de calefacción en relación con el área total calentada.
