¿cuál debería ser el esquema de conectar la calefacción en

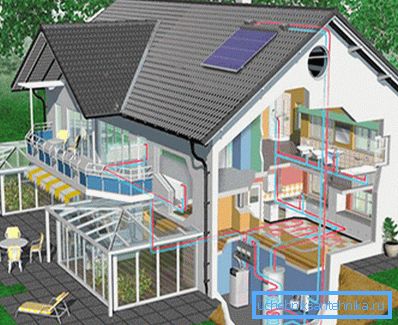

Cuando se conecta la calefacción en una casa privada, todo el trabajo se realiza de forma independiente. Al mismo tiempo, hay varias opciones para los esquemas de conexión, cada uno de los cuales tiene sus propias fortalezas y debilidades. Antes de embarcarse en la parte práctica, no será superfluo familiarizarse con la teoría, los métodos de conexión existentes y su breve descripción.

Esquema dependiente o independiente

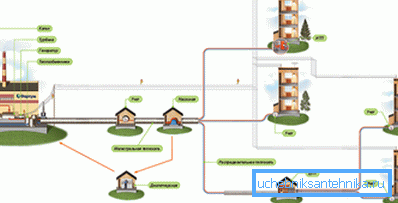

Un esquema independiente para conectar la calefacción de una casa particular proporciona la máxima autonomía. Si en un apartamento de la ciudad los radiadores ya están calientes, en una casa privada se necesitará una caldera para calentarla, lo que no tiene el mejor efecto en el costo.

Al mismo tiempo, la versión independiente tiene las ventajas:

• Su trabajo puede ser regulado en una amplia gama., Porque todas las calderas están equipadas con termostatos;
• Calentar la casa se vuelve completamente independiente del estado del sistema de calefacción., Dado el deterioro de los fondos de vivienda y servicios públicos, esto es especialmente importante;
• Puede controlar la composición del refrigerante., Esto le permite extender la vida útil de tuberías y radiadores.

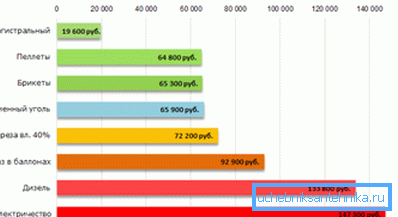

En cuanto a las deficiencias, es posible observar el aumento del costo en comparación con el análogo dependiente y la mayor complejidad de la instalación. En el caso de la opción dependiente, todo el trabajo se reduce a colocar los tubos en el apartamento, instalar radiadores y chocar contra la tubería vertical, pero un circuito de calefacción independiente adicionalmente requerirá la instalación de una caldera, una bomba de circulación, termostatos, etc.

Presta atencion Absolutamente independiente solo puede llamarse una versión con una caldera de combustible sólido y circulación natural. En este caso, el trabajo no necesitará electricidad ni gas, solo leña, pellets o cualquier otro tipo de combustible.

¿Qué esquema es mejor elegir?

Al diseñar el sistema de calefacción de una casa privada, debe decidir sobre:

• tipo de circulación (se pueden usar sistemas de flujo automático, o simplemente puede instalar una bomba de circulación);
• Método de cableado (se utilizará uno o dos sistemas de tubería).

Comparación de sistemas de calefacción con circulación forzada y por gravedad.

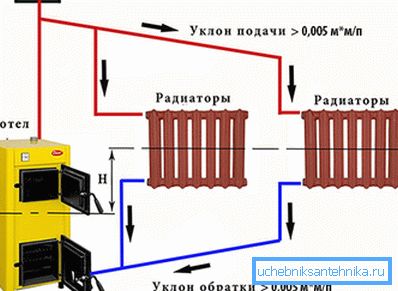

Por su nombre, está claro que en un sistema auto-fluido, la circulación ocurre sin la ayuda de una bomba. Su movimiento se produce debido a la pendiente de las tuberías de suministro y retorno.

El movimiento del refrigerante es el siguiente:

• la caldera calienta el agua, se expande y se aprieta una parte a lo largo del tubo ascendente;
• luego, debido al paso de las tuberías, el refrigerante se desplaza al radiador, lo calienta y se descarga de nuevo a la caldera.

El esquema de conexión del sistema de calefacción con circulación natural requiere:

• la estricta observancia de las pendientes, es suficiente para garantizar una diferencia del orden de 3-5 mm por 1 m de longitud;
• el uso de grandes diámetros de tubería, como resultado, el sistema es mucho más inercial que, por ejemplo, una contraparte centralizada.

Presta atencion Si comparamos la cantidad de refrigerante en el sistema de calefacción con la bomba y en el flujo por gravedad, resulta que en el primer caso su cantidad es de 2.5 a 3.5 veces más (debido al mayor diámetro de la tubería).

El uso de una bomba de circulación le permite:

• garantizar una presión constante en el sistema y asegurar una circulación estable del refrigerante;
• Use tuberías de menor diámetro, esto reducirá la cantidad requerida de refrigerante.

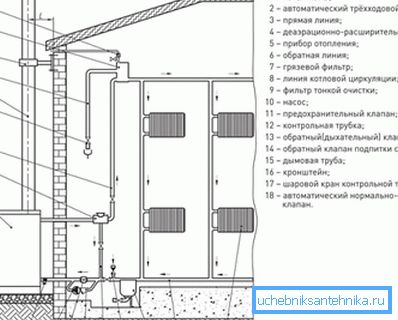

Para una casa privada, también es posible tener un circuito combinado de calentamiento de agua: en el modo normal, la bomba hace circular el refrigerante y, cuando se apaga la electricidad, la pendiente de las tuberías garantizará el trabajo. Con este método de organización del sistema de calefacción, se corta un bypass frente a la caldera y se instala una bomba en ella. Con la ayuda de 2 toques, se puede apagar en cualquier momento.

Esquemas populares

Para organizar la calefacción en la casa de varias maneras:

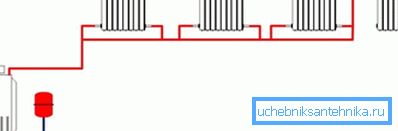

• Una versión de tubería: el precio en este caso es mínimo, pero en términos de eficiencia, esta no es la mejor opción. Todos los radiadores están conectados en serie, es decir, el refrigerante a la última batería del anillo se alimenta bastante bien. Esta opción puede considerarse para calentar una pequeña casa privada;

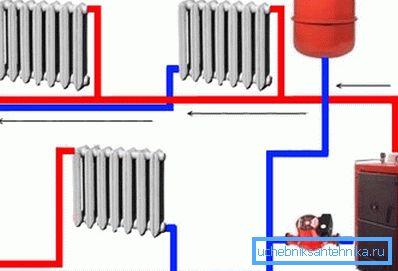

• Dos tuberías: el flujo y la descarga están separados, es decir, el refrigerante enfriado no se mezcla con la alimentación de la caldera;

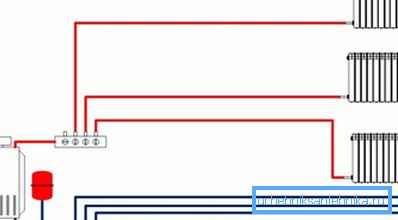

• mediante un colector - la conexión de calefacción permite el suministro individual y la eliminación de refrigerante para cada radiador.

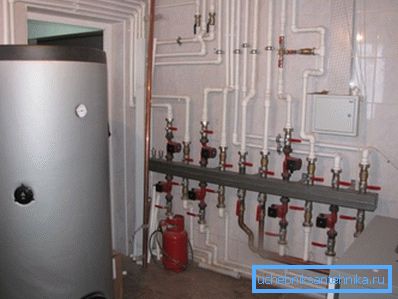

Presta atencion Cuando se usa un colector de calefacción, los costos de material aumentan, porque la necesidad de tuberías es máxima. Pero es posible regular la temperatura en la casa en un amplio rango.

Además, el sistema de calefacción se puede conectar en un patrón vertical u horizontal:

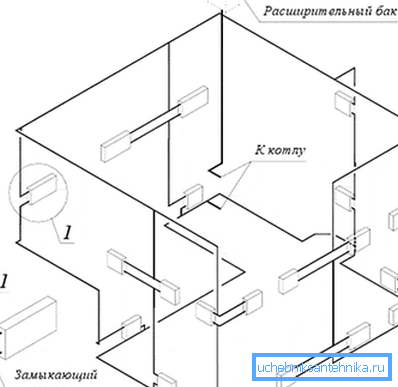

• Con el cableado vertical, el suministro se organiza a lo largo de varios elevadores, en cada piso o varios radiadores están conectados al elevador;

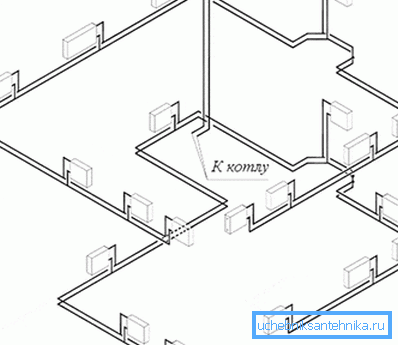

• con distribución horizontal, el tubo ascendente es solo 1. Se colocan tuberías horizontales de pequeño diámetro a lo largo del perímetro de cada piso.

Es posible clasificar los sistemas de calefacción en la dirección del movimiento del refrigerante:

• callejón sin salida: los llamados sistemas en los que el refrigerante después de pasar a través de la batería comienza a moverse en otra dirección;
• Pasando: el agua se mueve en la misma dirección que antes de la batería.

Si todo el trabajo se realiza por sus propias manos, para facilitar el inicio del sistema de calefacción, es mejor detenerse en la opción con el relleno superior. En este caso, la tubería de suministro tendrá que llevar al ático. Esto complicará un poco el mantenimiento, pero el riesgo de tráfico aéreo es mínimo.

Sobre el rendimiento

Las instrucciones para la instalación de calefacción en una casa privada incluyen varios puntos:

• Instalación y conexión de la caldera;
• instalación de canalizaciones verticales;
• distribución del piso;
• Instalación y conexión de radiadores;
• prueba de fugas

De los pasos enumerados por separado, es necesario distinguir la instalación y la conexión de los radiadores. Si no se cumplen las reglas de instalación del radiador o no se elige la opción de conexión, la eficiencia de calentamiento puede reducirse significativamente.

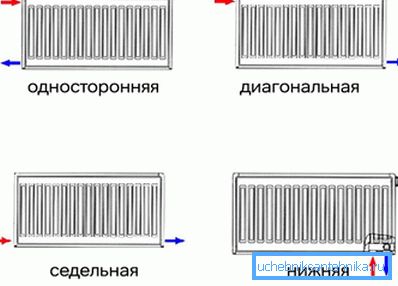

Posibles opciones para conectar los radiadores:

• parte inferior: se considera la menos efectiva, en cuyo caso los tubos de suministro y descarga están conectados al radiador en la parte inferior, existe un gran riesgo de que el extremo distante de la batería simplemente no se caliente;
• unilateral: se suministra agua caliente desde la parte superior y el refrigerante se descarga desde el mismo lado, pero desde la parte inferior;
• el tubo de alimentación del sillín está conectado a la parte inferior de la batería y el agua se drena desde el otro lado del radiador;
• La diagonal en términos de eficiencia se considera óptima.

Resumiendo

Para una casa privada pequeña, un esquema óptimo puede considerarse como un sistema combinado de una tubería. Es decir, en circunstancias de fuerza mayor, el trabajo no se detiene debido a la circulación natural. La información sobre otros esquemas de calefacción será útil si necesita calentar un área grande. La información sobre otras opciones de calefacción será útil si necesita calentar un área grande.

El video se centra en el sistema de calefacción horizontal de una tubería.
