Convectores de agua de calefacción - calor sin demora.
Usar agua como refrigerante es una idea rentable. Cada vez más, en lugar de las baterías habituales, se instalan calentadores de agua en los apartamentos. Ventajas tales como: seguridad, compacidad, diseño exclusivo solo contribuyen a la creciente popularidad de los convectores.
Características de diseño

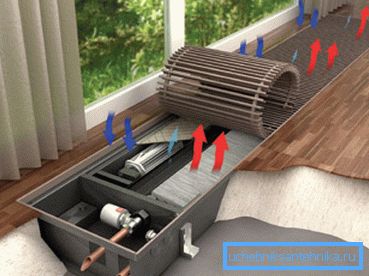

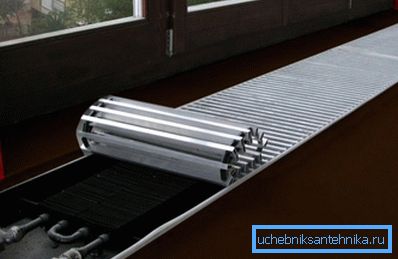

Externamente, la unidad es un cuerpo sólido rectangular de, cubierto con una rejilla. La versión de piso es como un pequeño banco, el panel de pared es de un grosor pequeño y los incrustados se pueden ver solo a través de la rejilla.

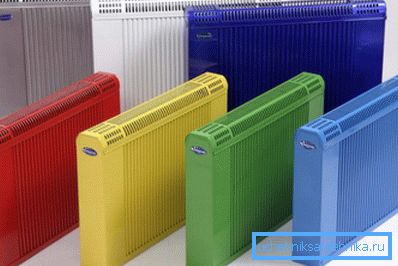

La carcasa clásica está hecha de acero inoxidable. Pero, dadas las características de diseño de la habitación y los deseos de los clientes, el cuerpo puede ser de madera, astillas de mármol o paneles de MDF.

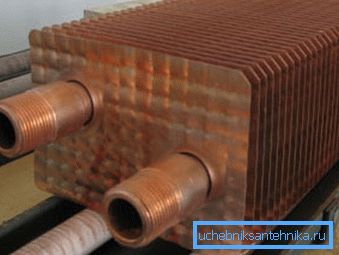

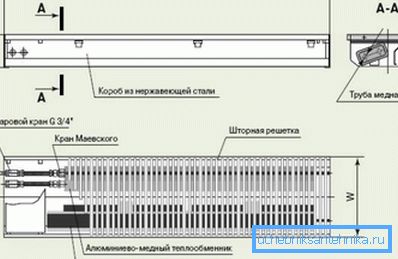

El ascético exterior, dentro del convector de calentamiento de agua son más complicados. Su "corazón" se considera un intercambiador de calor, que es un plano de cobre o una tubería en forma de bobina. En ella se adjuntan perpendiculares al método de ajuste apretado de las laminillas.
El lugar de su conexión con la tubería debe excluir los más pequeños huecos que reducen la transferencia de calor. El cobre se utiliza más a menudo para la fabricación de placas, puede haber variaciones de acero y aluminio, lo principal es que la conductividad térmica esté en una altura.
Presta atencion Dado el contacto constante con el agua, este elemento también debe ser resistente a la corrosión. Por eso son preferibles los metales no ferrosos.

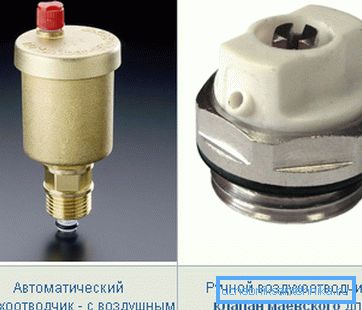

La conexión al tubo ascendente o la tubería central se realiza a través de entradas especiales con una rosca en el interior, que se encuentran en el extremo del dispositivo o en el lateral. En los calentadores de agua modernos se instalan válvulas de derivación o válvulas manuales / automáticas para liberar el exceso de aire, lo que perjudica la transferencia de calor.

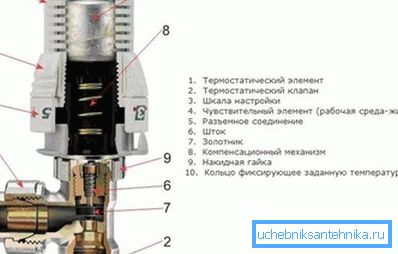

Si se incluye un termostato / termostato electrónico en el paquete, controlará el ritmo de funcionamiento del dispositivo. El proceso de calentamiento se detiene periódicamente cuando se alcanza la temperatura establecida y comienza de nuevo cuando el aire se enfría.

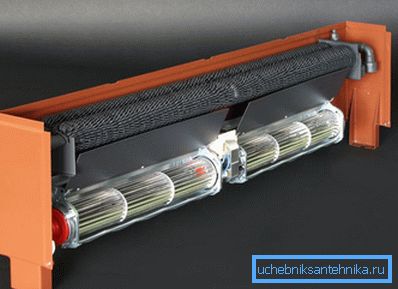

Para mejorar la circulación de aire, se usa un ventilador, que ya está incorporado o se tendrá que comprar. Esta adición útil (1–2 piezas) se encuentra solo en los calentadores de convectores de calefacción de pisos para calefacción.
Cómo la convección ayuda a mantener el calor.
A diferencia de las baterías convencionales, que calientan el aire irradiando calor desde sus superficies, los convectores de calentamiento de agua actúan de manera diferente. Mezclan masas de aire, reemplazando el aire caliente por frío y creando un ambiente agradable. No siente la sequedad y el olor desagradable específico del polvo quemado.
El agua caliente del sistema de calefacción entra en el intercambiador de calor y calienta las placas. Dada la conductividad térmica del material utilizado, como se mencionó anteriormente, las piezas se calientan muy rápidamente. A través de los orificios de la red, las masas cálidas se elevan libremente, desplazadas por masas frías.
El ventilador incorporado estimula este proceso y, después de unos minutos, ya puedes sentir el resultado. Al mismo tiempo, la eficiencia se eleva al 95%, lo que hace que sea apropiado usar convectores de agua en habitaciones amplias con ventanas grandes y aberturas de puertas.
De acuerdo con los requisitos de GOST 20849-94, los convectores de calentamiento de agua deben tener la primera característica esencial: estanqueidad y resistencia, que se verifica con una presión de agua de prueba de 1.5 MPa. Los elementos calefactores y la carcasa deben recubrirse con una composición anticorrosiva y resistente al calor.
Entre otras cosas, el convector de agua de calefacción es relativamente económico, dada su creciente popularidad. La instalación por parte de especialistas en la construcción de paredes, pisos o zócalos le costará casi dos veces más barato que la interna. Este precio se justifica por la complejidad del trabajo preliminar en el nicho del dispositivo en el piso elevado.
Breve descripción de los convectores típicos.

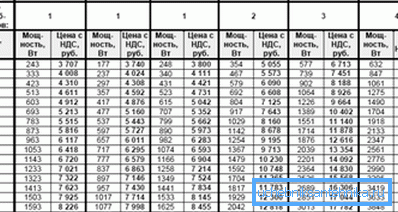

Sus características técnicas son importantes para los calentadores de agua; es sobre la base de que se selecciona un modelo específico de calentador.
Las características de los convectores más típicos se encuentran dentro de los siguientes límites:
- La presión máxima permitida durante la operación es de 16 bar;
- prueba de presión - 25 atm;
- La temperatura del agua puede alcanzar los 130 ° C;
- Calentamiento máximo de la caja - 60 ° C;
- el intercambiador de calor puede ser de 4 o 6 filas;
- el volumen de agua en el intercambiador de calor es 0.7–0.9 l;
- rendimiento por hora de 90 a 170 litros;
- potencia de 100 a 200 kW;
- El peso oscila entre 14 y 21 kg.
Trabajo de montaje
Las instrucciones de instalación para los calentadores de agua son simples y consisten en conectarse a un tubo de calefacción. Los modelos en el piso se instalan simultáneamente con el dispositivo de piso, los modelos de pared o de zócalo pueden instalarse en cualquier momento.
El proceso de instalación incluye el cableado de los cables eléctricos, los circuitos de suministro de refrigerante y un dispositivo de nicho para la caja de la unidad, que debe estar al ras con el piso final. Es mejor confiar este trabajo a especialistas calificados.
Presta atencion Calcule también la capacidad de la instalación, indique a un especialista, si no es un ingeniero del calor, no puede tener en cuenta, por ejemplo, la pérdida de calor al calcular la calefacción. Necesitará información sobre el área de la habitación, su aislamiento y la altura de los techos.
Dependiendo del propósito, el convector de agua de calefacción puede realizar 2 funciones:
- calentar la habitación - el dispositivo se instala lejos de las aberturas de las ventanas;
- cree una barrera de aire para el aire frío en el área de la ventana - un calentador enfrente de la ventana a una distancia de 20 a 30 cm.
El calentamiento impecable se logra cumpliendo con las siguientes condiciones de instalación:

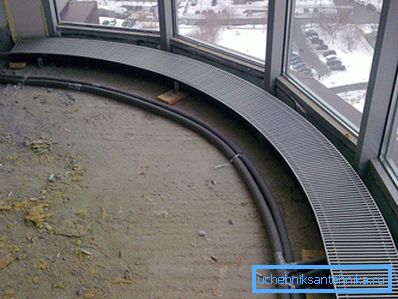

- La entrada / salida de refrigerante está hecha de conexiones rígidas o flexibles y válvulas de cierre (incluido).
- El nicho del convector debe tener una profundidad tal que la cubierta decorativa del dispositivo esté al ras del piso terminado.
- Brechas permisibles en el ancho y alto del convector de 10 a 15 mm.
- Tornillos de ajuste del convector de calentamiento de agua alineados y asegurados horizontalmente.
- Los huecos están aislados y sellados con un material especial..
- Después de instalar el piso terminado conecte los delineadores. (eléctrico es necesario si hay un ventilador incorporado).
- Selle los huecos restantes con sellador / material de acabado, encienda el dispositivo y cubra con una rejilla.
La instalación de calentadores de pared y zócalo no tiene tantos matices y consiste en conectar el objeto a la red de suministro de agua, y esto es fácil de hacer con sus propias manos.
Antes de trabajar con un calentador de pared, debe extraer la batería y luego proceder directamente a la instalación.
- En lugar de tapones del radiador, atornille dos acoplamientos con el mismo diámetro, generalmente 20 mm, en los manguitos.
- En los soportes, fije el convector y alinee su eje con los ejes de las roscas.
- Enrolle las roscas en el calentador, empuje los acoplamientos hasta el tope y apriete las contratuercas.
- Con el fin de evitar el golpe de ariete, arrancar el elevador, abrir las válvulas lentamente.

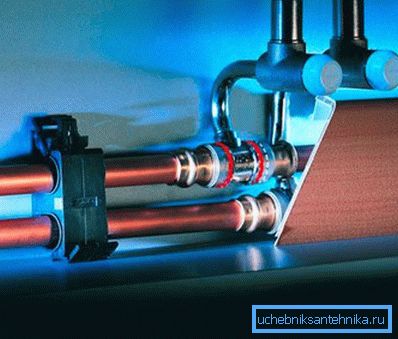

Presta atencion Cuando conecte el modelo de zócalo al sistema de calefacción urbano, use tubos de plástico multicapa hechos de polietileno reticulado con accesorios especiales. La segunda opción es soldar con accesorios de cobre para tuberías. Esto protegerá su diseño de trucos con cambios en la temperatura del agua y sobretensiones de presión.
Resumiendo
El uso de convectores de agua - la forma más barata de calefacción. Una variedad de instalaciones de instalación le permite calentar suavemente la habitación sin secar el aire. Los sistemas de control de temperatura le permiten mantener un umbral térmico constante, ahorrando el presupuesto familiar.
El video en este artículo mostrará en detalle y con facilidad el proceso de instalación de un convector de piso de agua.
