Controladores de temperatura para calefacción: la base del

09-03-2018
Calefacción

Sería mucho más fácil si la misma temperatura se mantuviera en la calle en todo momento del año, entonces no habría necesidad de ajustar la calefacción. Pero en invierno, las heladas severas son reemplazadas por deshielos con una temperatura positiva y viceversa, está claro que el sistema de calefacción debe responder adecuadamente a las sorpresas climáticas.

Calefacción inteligente

Maneras de ajustar la calefacción.

Cualquier tarea, como regla, tiene varias formas de resolverlo, el ajuste de la operación de calefacción no es una excepción.

Podemos distinguir los siguientes métodos de ajuste:

  • La opción más sencilla es instalar un regulador especial en frente de cada radiador. Dichos termostatos para calefacción doméstica pueden usarse en todos, sin excepción, los sistemas de calefacción, y el principio de funcionamiento es que la corriente de refrigerante a través de la batería está regulada;

Presta atencion En varios casos, por ejemplo, en apartamentos urbanos, este método de ajuste es el único disponible.

  • Si la base del funcionamiento del controlador de temperatura son datos sobre el cambio en la temperatura del aire en la habitación (o en el exterior), entonces el ajuste del funcionamiento de la caldera proporciona un cambio en la temperatura del portador de calor. En este caso, el dispositivo regulador está ubicado directamente en la caldera;

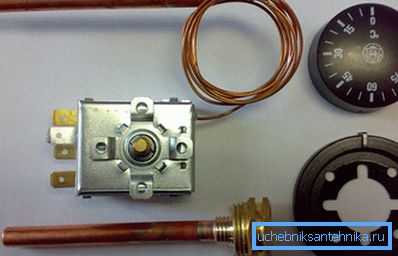

Termostato para caldera eléctrica.
  • Las bombas de circulación "inteligentes" tienen un ligero estiramiento, pero también pueden clasificarse como reguladores de calefacción. Si se instala un regulador convencional en el radiador, entonces la bomba está ubicada directamente en la caldera (en la tubería que suministra el refrigerante enfriado). El proceso de ajuste se realiza cambiando la velocidad de rotación del rotor de la bomba.

De estos métodos, el primero se considera el más flexible, ya que le permite cambiar la temperatura no solo en una habitación individual, sino también en radiadores individuales. Las 2 formas restantes cambian el funcionamiento del sistema de calefacción en su totalidad, es decir, la temperatura cambiará inmediatamente en todas las habitaciones de la casa.

Controladores de temperatura para radiadores

Dichos dispositivos son un cabezal térmico, que se instala en el sitio de la tubería de suministro directamente en frente de la batería. El principio de funcionamiento es simple: cuando la temperatura en la habitación excede un límite predeterminado, el dispositivo simplemente reduce ligeramente el diámetro interno de la tubería y el volumen de refrigerante que ingresa a la batería disminuye en consecuencia.

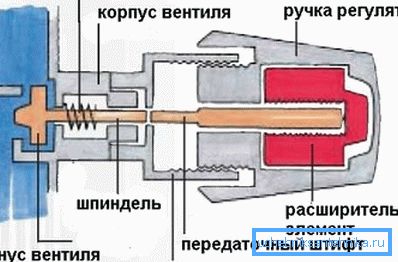

Los principales elementos del termostato.

El regulador manual más simple es un grifo normal, en cuyo caso el ajuste deberá realizarse manualmente. Pero más a menudo se utilizan modelos automáticos.

Tipos de termostatos

Si se elige el principio de funcionamiento como criterio principal, entonces todos los dispositivos de este tipo se pueden dividir en mecánicos y automáticos. En mecánica, el hombre regula la temperatura con sus propias manos, girando constantemente la válvula, en automático, después de configurar el dispositivo funciona por sí mismo.

También puede dar una clasificación por ubicación del sensor.

Hay 3 opciones:

  • el sensor de temperatura está ubicado directamente en el cabezal térmico (en este caso, debe vigilar especialmente la instalación del dispositivo de regulación, ya que hay un radiador de calefacción cerca);
  • El sensor se coloca un par de metros, lo que le permite regular con mayor precisión el trabajo de calefacción;
Termostato con sensor remoto
  • El sensor se coloca en el exterior; como resultado, obtenemos un controlador de calefacción dependiente del clima. Responderá instantáneamente a los cambios de temperatura en el exterior.

Presta atencion Cuando se usan sensores de temperatura interior, siempre hay un intervalo de tiempo entre las condiciones climáticas cambiantes en la calle y el modo de funcionamiento de la calefacción. El uso de sensores térmicos externos resuelve este problema.

Dispositivo, principio de funcionamiento y preparación del termostato para trabajar.

Los termostatos para radiadores que funcionan en modo automático utilizan la propiedad de líquidos y gases para expandirse y contraerse cuando se calientan / enfrían. En la cabeza hay una cámara hermética (fuelle) en la que hay un fluido o gas de trabajo.

La pared del fuelle se hace corrugada, de modo que cuando el volumen interno cambia, se extiende o se acorta. Debido a esto, hay un cambio en el lumen de la tubería que suministra el refrigerante al radiador.

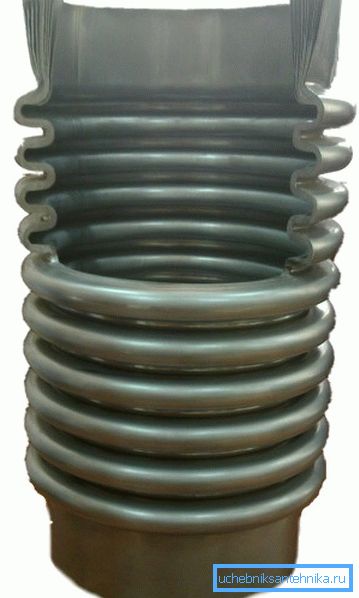

Dispositivo de fuelle

El siguiente diagrama muestra el dispositivo de cabeza térmica de Danfoss. Se ve que cuando el fuelle se alarga, la válvula bloqueará parcialmente el tubo de alimentación.

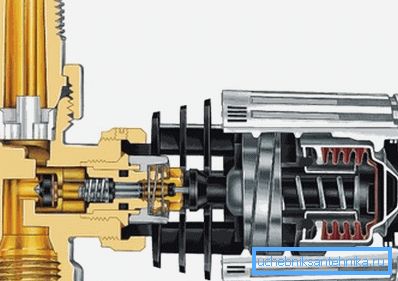

El diagrama muestra un dispositivo de un termostato típico.

Incluso cuando utilice dispositivos automáticos, deberá realizar un ajuste previo.

Los radiadores de calefacción se ajustan en este orden:

  • Primero debe garantizar un flujo suave de refrigerante en el radiador, de modo que la válvula se abra completamente;
  • Tan pronto como la temperatura ambiente excedió el valor requerido en 5-7 ° C, la válvula se cerrará completamente;
  • ahora solo tiene que esperar hasta que la temperatura ambiente baje al valor deseado;
  • Tan pronto como la temperatura se haya vuelto más cómoda, puede abrir la válvula lentamente hasta que el radiador se caliente y se escuche el sonido del agua. Podemos asumir que el termostato para radiadores está configurado y listo para funcionar.

Ajuste de convectores

Muy a menudo, en lugar de las baterías habituales para calefacción de suelo se utilizan convectores vnutripolnye. Una característica de estos dispositivos es que instalan un ventilador para mejorar el intercambio de aire.

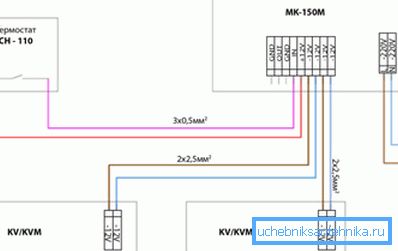

Una de las opciones para conectar los convectores al termostato.

El controlador de velocidad del ventilador del calentador permite reducir la cantidad de aire que pasa a través de las aletas del convector, debido a que la temperatura de la habitación cambia. Sin dispositivos de ajuste, el ventilador siempre funciona a 100% de revoluciones.

En los modelos avanzados, después de que la temperatura en la habitación descienda en 1.5 ° C, el ventilador se enciende y, debido al soplador, aumenta la velocidad de transferencia de calor del calentador. Además, un regulador puede trabajar simultáneamente con varios ventiladores.

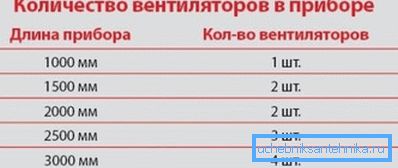

Dependencia de la cantidad de ventiladores en el tamaño del calentador

Ajuste de caldera

En casas privadas, para cambiar los modos de funcionamiento de la calefacción en un rango más amplio, puede utilizar dispositivos que regulan el funcionamiento de la caldera en su totalidad. Esto reducirá la temperatura del refrigerante en el sistema y resolverá 2 problemas a la vez: ahorre combustible y obtenga la temperatura óptima en las habitaciones.

Dispositivos para ajustar el funcionamiento de la caldera.

Tales reguladores de calefacción consisten en 2 bloques:

  • 1er bloque - consiste en un sensor térmico, que puede colocarse tanto en la habitación como en la calle. Colocarlo en la calle tiene varias ventajas, en particular, la velocidad de respuesta del sistema a las condiciones climáticas cambiantes aumenta;
  • 2do bloque - Dispositivo de ajuste adecuado, situado en las inmediaciones de la caldera. Entre ellas, ambas unidades están conectadas por un cable metálico.

El principio de funcionamiento del dispositivo se basa en el hecho de que las características eléctricas de los conductores cambian con un cambio en su temperatura. El principal elemento de trabajo del termostato es un termopar o un termistor.

El principio de su trabajo es algo diferente:

  • Los termostatos eléctricos de calefacción con el uso de termistores registran el cambio en la resistencia del termistor;

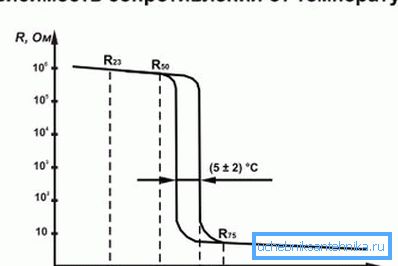

Relación entre resistencia y temperatura.
  • Hay dispositivos que utilizan un termopar, es decir, una placa soldada de 2 metales diferentes. Los tipos de metales se seleccionan de tal manera que surja una diferencia de potencial suficientemente alta en la unión, con un cambio en la temperatura del punto de soldadura, la diferencia de potencial también cambia.
Dependencia de la intensidad de corriente en la diferencia de temperatura

Este termostato le permite controlar la temperatura en un amplio rango, independientemente de la potencia del sistema de calefacción. Puede usarse tanto en construcciones privadas como en edificios de varios pisos, una cascada de termistores permite en este caso crear un sistema de calefacción inteligente.

Ejemplos de dispositivos que regulan el funcionamiento de la caldera.

Dichos dispositivos varían mucho según la complejidad del diseño, la posibilidad de comportamiento de programación en diferentes días y en diferentes momentos del día, así como la precisión del control de temperatura.

Puede traer varios modelos en orden creciente de complejidad y costo:

  • El controlador de calefacción de la habitación VRT 40 puede llamarse uno de los dispositivos más simples para ajustar el funcionamiento de la caldera (pertenece a la clase de controladores eléctricos analógicos). El modo de temperatura se configura manualmente y el sensor de temperatura se encuentra directamente en la habitación. Además de varios modos de temperatura, no hay configuraciones adicionales;
  • El controlador de calefacción automático Calormatic 430 proporciona un orden de magnitud más oportunidades para el control de la temperatura. Se refiere a los controladores electrónicos con lógica cerrada (es decir, puede usar solo los modos de operación proporcionados por el fabricante). Este dispositivo es aproximadamente 13-15 veces más grande que el modelo VRT 40;

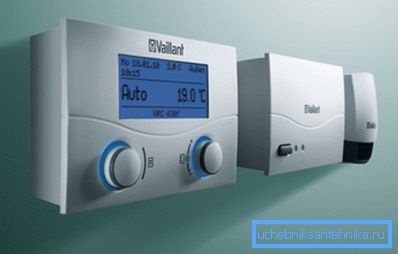

El regulador con varios tipos de modos de funcionamiento.
  • Vzlyot-RO 2: entre los dispositivos en el mercado para ajustar la calefacción se puede llamar un líder en la flexibilidad y precisión de la regulación. Además, el usuario puede establecer un modo de operación arbitrario, ya que este dispositivo se produce con lógica abierta, es decir, se puede reprogramar. Es cierto que hay una desventaja en esto: es poco probable que el consumidor promedio quiera jugar con las configuraciones finas, y el precio te hará pensar dos veces antes de comprar.
La aparición del termostato.

Los dispositivos como el último en la lista se utilizan con mayor frecuencia en la industria en instalaciones donde las condiciones de temperatura son de particular importancia. Además del ajuste simple, tales dispositivos permiten que se utilicen para recopilar estadísticas e incluso para fines de investigación, pero los termostatos convencionales para radiadores no son adecuados para estos fines.

Ajuste de la operación de calderas de combustible sólido.

En una caldera de gas o eléctrica, la unidad de control regula la temperatura de calentamiento del intercambiador de calor (caldera eléctrica) o la frecuencia y duración del quemador de gas (calderas de gas). En el caso de las calderas de combustible sólido, el proceso de quemar el combustible no se puede interrumpir cada 20-30 minutos, por lo que se necesita un principio diferente para ajustar su funcionamiento.

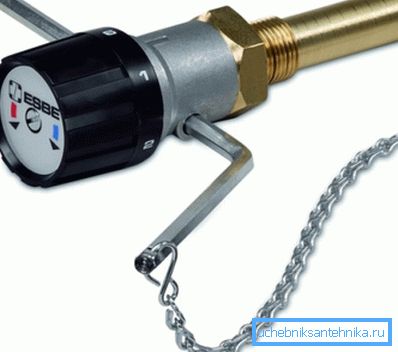

Regulador para caldera de combustible sólido.

La velocidad de combustión del combustible y, por lo tanto, la intensidad de generación de energía térmica depende de la velocidad de combustión del combustible, y este parámetro se ve directamente afectado por el empuje. El regulador de tiro para calderas de combustible sólido cambia el volumen de aire fresco que ingresa a la cámara de combustión y, por lo tanto, regula el funcionamiento de la caldera en su totalidad.

Durante el funcionamiento, un dispositivo de este tipo controla constantemente la temperatura del refrigerante (para este propósito, se utiliza un manguito hueco de inmersión), y el cambio real en la posición de la válvula de la caldera se realiza a través de una transmisión mecánica.

El diagrama muestra una caldera de combustible sólido con un termostato instalado.

Después de la instalación, necesita configurar el regulador, las instrucciones para configurarlo se ven así:

  • girando la perilla para ajustar la temperatura deseada;

Presta atencion Si el dispositivo está instalado horizontalmente, entonces necesita usar una escala roja, si es vertical - amarillo.

  • después de eso es necesario inundar la caldera y llevar la temperatura a la necesaria;
  • entonces la cadena se pone en la válvula. Es importante que no se hunda, la máxima reserva de rueda libre no debe exceder de 1 mm.
Esquema de ajuste para caldera de combustible sólido

Dicho termostato para calefacción cambiará el tamaño del espacio por el que entra aire fresco. Tan pronto como la temperatura excede la temperatura requerida, el termostato a través del sistema de palancas levanta un poco el circuito, y con ello el amortiguador también aumenta el flujo de aire y, por lo tanto, el proceso de combustión avanza más intensamente.

Ajuste de la calefacción con una bomba de circulación.

En el pasado, se usaban bombas no reguladas, es decir, no había manera de regular la corriente de refrigerante a través de las tuberías. Hoy en día, estas rarezas solo se pueden encontrar en edificios antiguos, y en la mayoría de los casos, se reemplazan por bombas de circulación ajustables.

Si un regulador convencional a un radiador de calefacción cambia la corriente de refrigerante en un radiador separado, entonces un cambio en los modos de funcionamiento de la bomba afecta la eficiencia de todo el sistema de calefacción en su conjunto. Por ejemplo, en la noche, la velocidad del rotor disminuye, porque no hay necesidad de calentamiento intensivo.

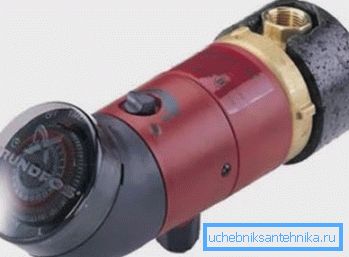

En la foto - una bomba con un termostato.

Los modelos más complejos permiten personalizar el modo de funcionamiento del dispositivo en los días de la semana, así como en la hora del día. Los modos de funcionamiento disponibles son "Fiesta", "Vacaciones", "Fin de semana", etc.

El esquema del sistema de calefacción permite la instalación de la bomba directamente en frente de la caldera en la sección de la tubería con el refrigerante enfriado. Si intenta instalarlo en la salida de la caldera, la alta temperatura del refrigerante reducirá significativamente la durabilidad de la bomba.

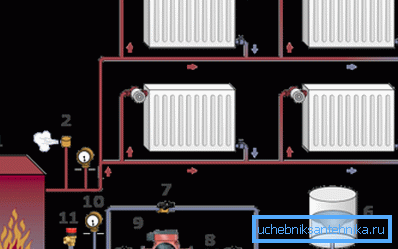

El diagrama es el lugar óptimo para instalar la bomba.

Resumiendo

Los radiadores de calefacción con termostato le permiten crear un sistema de calefacción verdaderamente "inteligente" que se adapta a los cambios en las condiciones climáticas. Mientras tanto, los reguladores de batería están lejos de ser la única forma de ajustar el funcionamiento del sistema de calefacción. El material propuesto - un intento de resumir las formas existentes para ajustar la calefacción en la casa.

El video muestra un ejemplo de cómo conectar el termostato a la caldera.
