Controlador de temperatura de calefacción: hacemos que el

23-06-2018
Calefacción

Un sistema de calefacción ideal debería ser flexible, es decir, permitir la regulación de la temperatura de los radiadores individuales. En algunos casos, esto no solo ahorrará dinero, sino que también creará un microclima más cómodo en la casa. En principio, cualquier sistema de calefacción se puede hacer más flexible, para esto solo necesita instalar controladores de temperatura.

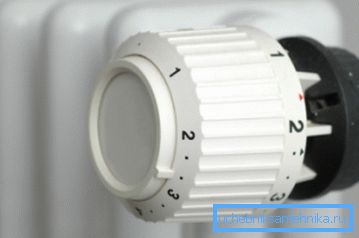

Cabeza del termostato

Tipos de controladores de temperatura

Los controladores de temperatura para radiadores pueden clasificarse según varios criterios.

Por ejemplo, de acuerdo con el método de control del proceso de regulación térmica, puede seleccionar:

  • dispositivos de mano - En este caso, para reducir la temperatura del radiador, tendrá que cerrar manualmente la válvula ligeramente, reduciendo así el diámetro del agujero en el tubo de fluido de transferencia de calor. Por supuesto, se aplica una escala de grados en dicho regulador para que una persona pueda orientarse al menos aproximadamente en función de la cantidad de grados en que la temperatura cambiará, pero en este caso no es necesario hablar de precisión;

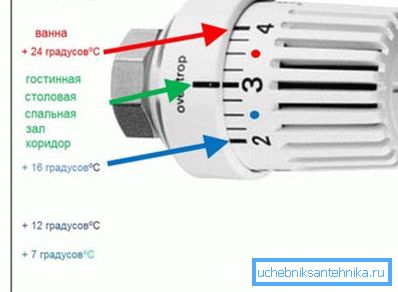

La temperatura exacta no se puede ajustar, solo un valor aproximado
  • automático - El principio de funcionamiento de tales dispositivos se discute a continuación. La propiedad de un líquido (o gas) se utiliza para cambiar el volumen cuando se enfría por calor. La participación humana en este caso no es necesaria. La precisión es mucho mayor que en los modelos con control manual;
En la foto - un termostato sencillo.
  • Destacan por separado los reguladores electrónicos. Dichos dispositivos no solo pueden controlar la corriente de refrigerante a través del sistema de calefacción utilizando sensores de temperatura para la calefacción, sino que también regulan el funcionamiento de la caldera, es decir, disminuyen la temperatura del refrigerante en el sistema en general. En términos de ahorro de energía, esta es la mejor opción.

También puede dar una clasificación de los reguladores en función de la temperatura que se utiliza para ajustar el calentamiento de la carcasa.

Los controladores de temperatura pueden usar:

  • lecturas de sensores que monitorean la temperatura exterior;

Presta atencion Este enfoque para ajustar la operación de calefacción le permite responder inmediatamente a las condiciones climáticas cambiantes. Por ejemplo, si la escarcha ha aumentado, el dispositivo aumentará inmediatamente el flujo de refrigerante hacia el radiador, sin esperar a que la temperatura en la habitación baje;

  • un sensor de temperatura para calefacción puede controlar la temperatura dentro de la habitación;

Presta atencion En este caso, es extremadamente importante localizar el termostato con éxito, no se recomienda cerrarlo con cortinas y colocarlo en un lugar sordo donde el aire se estanque. Esto dará lugar a un mal funcionamiento de la calefacción.

  • La temperatura del refrigerante en sí también se puede monitorear, pero dichos modelos deben considerarse como los últimos. Se caracterizan por un control de temperatura de baja precisión (entre 2 y 7 ° C).

Más información sobre el funcionamiento, diseño e instalación del termostato.

Para elegir el controlador de temperatura óptimo para una batería de calefacción, es necesario, al menos en términos generales, representar el principio de funcionamiento de este dispositivo y tener una idea de sus componentes principales. La gran mayoría de los dispositivos de este tipo se producen de forma automática, por lo que su diseño es el enfoque principal.

Dispositivo y principio de funcionamiento.

El elemento principal de casi cualquier controlador de temperatura automático es un fuelle lleno de líquido o gas. Externamente, el fuelle se asemeja al cilindro hueco habitual en el que se coloca el líquido / gas. Tales dispositivos tienen una relación precio / rendimiento óptima.

Presta atencion La precisión del ajuste para los dispositivos de gas y líquido es comparable, solo la velocidad de reacción a los cambios de temperatura difiere. Los dispositivos llenos de gas reaccionan mucho más rápido, y los líquidos cambiarán la temperatura del radiador con cierto retraso.

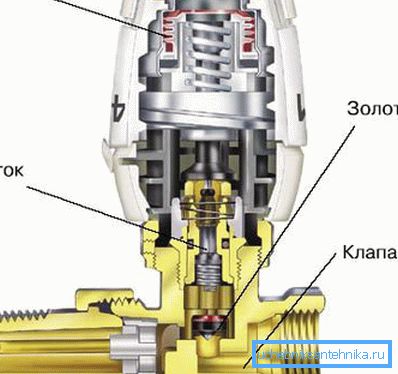

Regulador seccional

A medida que cambia la temperatura, el volumen de líquido / gas en los fuelles cambia. Esto implica un alargamiento del bulbo térmico y una reducción en el área de flujo de la tubería de suministro. Como resultado, un volumen más pequeño de refrigerante por unidad de tiempo ingresa al radiador, respectivamente, y la temperatura de la habitación desciende.

Preparación de un regulador de temperatura para el trabajo.

Suena algo ridículo, pero el controlador de temperatura del radiador de los radiadores también necesita ajustes, esto es necesario para que sus lecturas correspondan a la temperatura real de la habitación.

Presta atencion Solo los reguladores, que se suministran sin una unidad de control electrónico, necesitan ajustes. Es mucho más fácil trabajar con la electrónica: solo necesita configurar la temperatura deseada en la pantalla. Todo el resto "termostato inteligente" lo hará usted mismo.

Termostato electronico

Instrucciones para configurar algo como esto:

  • Primero debe garantizar el suministro máximo de agua caliente al radiador. Para hacer esto, la válvula de control debe girarse a la posición extrema izquierda. Paralelamente a esto, se debe medir la temperatura en la habitación (en el lugar donde definitivamente no hay influencia de corrientes de aire);

Presta atencion Antes de comenzar el ajuste, es necesario cerrar todas las puertas, ventanas y en general para sellar la habitación al máximo.

  • cuando la temperatura en la habitación aumenta significativamente (aproximadamente 7 ° C por encima del valor requerido), la cabeza deberá girarse a la posición extrema derecha, es decir, apagar completamente el suministro de refrigerante al radiador;

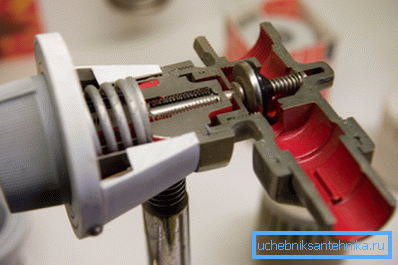

Puede ver cómo al girar la cabeza disminuye el flujo de refrigerante en el radiador.
  • la temperatura comenzará a descender, y aquí es muy importante captar el momento en que alcanza el valor deseado. Al mismo tiempo, debe girar lentamente la cabeza del regulador hacia la izquierda, después de que su cuerpo se caliente y escuche el sonido del agua entrando al radiador, la configuración puede considerarse completa.

Sobre la ubicación e instalación del termostato.

Los reguladores de temperatura de calefacción pueden instalarse en cualquier sistema de calefacción. Solo es importante que haya una circulación de aire normal en el lugar de instalación. Sin embargo, si la batería se coloca en un nicho, entonces se pueden usar modelos con un sensor remoto que se coloca a una distancia de varios metros.

Modelo con sensor de temperatura remoto.

También durante la instalación se recomienda cumplir con las siguientes reglas:

  • Si el sistema de calefacción de la casa es de un solo tubo, es decir, todos los radiadores están conectados en serie, simplemente no tiene sentido instalar un termostato en cada uno de ellos. Para el ajuste, uno colocado antes de la primera batería es suficiente;
  • ya que el dispositivo regula el flujo de refrigerante, entonces necesita instalarlo solo en la línea de suministro, si lo coloca en la línea de retorno, entonces todo el significado se pierde;

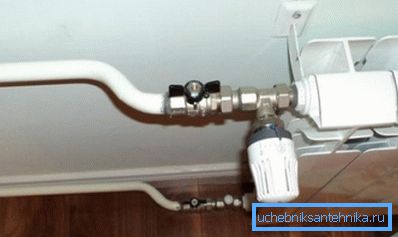

Un ejemplo de la correcta instalación del regulador.
  • durante la instalación, a menudo no prestan atención a esto, pero la cabeza debe colocarse horizontalmente. En primer lugar, no dará los fuelles, y se colocará exactamente en la cabeza, para sobrecalentar, y en segundo lugar, proporcionará un acceso conveniente para girar la cabeza;
  • Es indeseable que la luz solar directa caiga sobre la cabeza.

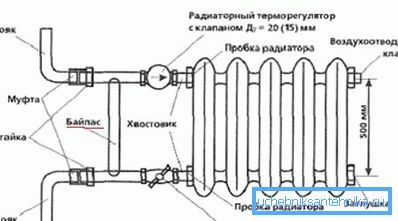

Diagrama de instalación del dispositivo

En cuanto a la tecnología de instalación en sí, todo el trabajo se puede hacer a mano. De hecho, no es más difícil que hacer un amarre regular con una tubería. Para garantizar la estanqueidad de la conexión del termostato a la tubería de calefacción, puede usar conexiones desmontables, por ejemplo, "estadounidense".

Instalar el regulador no es dificil

Resumiendo

No todos los inviernos se acompañan de heladas severas, por lo que la calefacción no siempre tiene que funcionar al 100% de la potencia. No es económico, y simplemente crea incomodidad en la casa.

El uso de termostatos le permitirá ajustar el funcionamiento de la calefacción en la casa en un amplio rango de temperaturas y le proporcionará no solo ahorros en las finanzas, sino también comodidad en cada habitación. El video muestra claramente el principio de funcionamiento del termostato.
