Conoce calderas eléctricas de calefacción 220v.

Es posible que pueda comprar una caldera eléctrica de calefacción o electrodo para calentar una casa de 220 V en su lugar de residencia o en tiendas en línea. Pero lo más básico aquí es calcular correctamente la potencia para que sea suficiente para calentar su hogar.

Además, deberá tener en cuenta otros parámetros, por ejemplo:

• la sección transversal del cableado en el edificio en relación con el consumo total de energía;
• o el hecho de que la estabilidad de la tensión en la red.

Por supuesto, hay muchos matices diferentes y no podemos prescindir de ellos al instalar dichos dispositivos, por lo tanto, trataremos de informarle cuáles son los más importantes.

Calderas electricas

Las principales diferencias

Nota Todas las calderas eléctricas que funcionan con redes de 220 o 230 voltios se dividen en dos categorías principales de acuerdo con el método de calentamiento de un líquido. Uno de ellos lo calienta con un calentador eléctrico tubular o elemento calefactor, y el otro con electrodos mediante un método de ionización.

Explicaciones para la foto:

1. TENY - uno en la parte superior y dos abajo;
2. Intercambiador de calor liquido;
3. Capa aislante;
4. Tanque de expansión;
5. Válvula de seguridad OB;
6. Sensor de presion;
7. Grupo hidro (refrigerante de alimentación y cableado);
8. Salida de aire del intercambiador de calor: A - retorno del sistema, B - suministro al sistema

• Las calderas eléctricas que funcionan con elementos de calefacción, por lo general, se montan en la pared (montadas), tienen un aspecto bastante atractivo y un tamaño pequeño, lo que les permite encajar perfectamente en el interior de la habitación.. Las válvulas termostáticas de arranque en modo automático proporcionan el nivel deseado de fluido de calefacción para mantener un microclima estable en la habitación. Esto es facilitado por varios sensores que monitorean no solo la temperatura del líquido, sino también el estado del aire en la habitación.

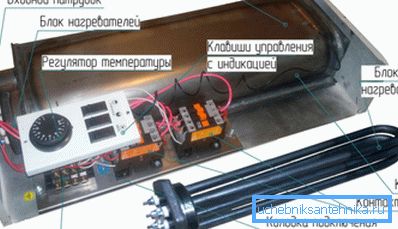

• La cubierta del tubo de calentamiento generalmente está hecha de aluminio, acero o titanio, y en su interior hay una espiral de nicrom con varillas de contacto y todo esto se presiona en el tubo con arena de cuarzo.. La potencia de la unidad depende principalmente de la potencia de los propios elementos calefactores y de su número; las instalaciones domésticas (hasta 4 kW) se alimentan desde la red de 220V (monofásica), pero las más potentes ya necesitan 380V (trifásica). Algunas calderas incluyen una bomba de circulación auxiliar, que facilita la instalación y el arranque del circuito de calefacción.

• Un calentamiento completamente diferente del refrigerante se produce en calderas de tipo electrodo que, como las TEN, funcionan en una red variable de 220V y 380V (monofásica y trifásica), y el número de fases depende de la potencia de la unidad. Pero el tipo de electrodo de los dispositivos difiere no solo por el principio de calentamiento, sino también por un menor consumo de energía, aunque el precio de estos y otros dispositivos con datos de salida similares es aproximadamente el mismo.

• En tales calderas, se montan dos electrodos polares, que están ubicados directamente en el fluido calentado y el proceso de ionización tiene lugar aquí. En nuestra red, la frecuencia de la corriente es de 50 Hz, por lo tanto, la polaridad cambiará tantas veces por segundo, y los iones cambiarán respectivamente la dirección del movimiento. A partir de tal frecuencia se calientan, es decir, se calienta el portador de calor.
• Uno puede notar la seguridad de tales dispositivos: en caso de una fuga de fluido, el sistema detiene su funcionamiento, ya que el material para el circuito del circuito del electrodo simplemente desaparece. Resulta que en los elementos calefactores el circuito cierra la espiral de nicrom, y aquí, el propio refrigerante.

Nota Quiero disipar de inmediato las preocupaciones de los usuarios que no están familiarizados con las leyes de la electricidad: la corriente pasa por el camino de la resistencia más corta, en este caso, entre los electrodos y la zona de peligro solo entre ellos. El portador de calor en el sistema no está energizado, por lo tanto, es seguro, como lo indican las instrucciones sobre el uso de la caldera.

Modelos tenovy

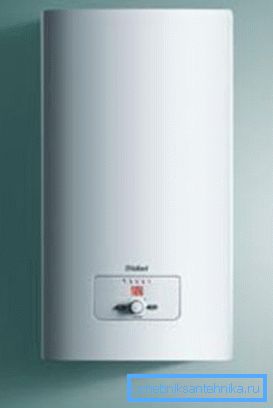

En la foto superior se ve la caldera eléctrica WAILLANT eloBLOCK TEN. Dicha modificación ocupa una posición de liderazgo en los estándares mundiales no solo en las características técnicas, sino también en el diseño, lo que permite que el dispositivo de calefacción se ajuste perfectamente al interior de la habitación.

La potencia de este dispositivo con diferentes modificaciones puede ser de 6 a 28 kW, por lo que diferentes modelos se pueden alimentar desde _?220V o de _?380 V: todo depende de la potencia consumida y producida de la unidad.

WAILLANT eloBLOCK tiene una temperatura de calentamiento de agua máxima de 85 ° C con un volumen de un tanque de expansión de calefacción de 7 litros, una presión de trabajo mínima de 0,8 bar y un máximo de 3 bares. Durante la operación, se recomienda mantener la presión dentro de 1-2 bares, aunque, si es necesario, esto es un indicador, por supuesto, se puede cambiar. Las dimensiones de la altura / anchura / profundidad del dispositivo son de 740x410x330 mm con una masa de 34 kg.

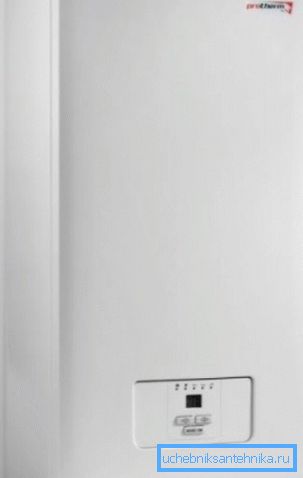

La caldera TENOV de un plano del tipo PROTHERM con bisagras 12K representa la unidad de calefacción donde los modelos 6K y 9K funcionan desde una red variable 220B. Pero el modelo 12K, 18K, 21K, 24K ya está conectado a las tres fases. _?380 V, pero al mismo tiempo, los modelos 6K y 9K también tienen la posibilidad de una conexión trifásica.

El dispositivo tiene 2 elementos de calentamiento con seis niveles de potencia, la potencia nominal es de 6 kW con una eficiencia promedio del 99%. La temperatura máxima del agua es de 85 ° C, la presión máxima de trabajo de la bomba es de 0,8 bar, la mínima de 3 bar, la recomendada de 1 a 2 bar.

Modelos de electrodos

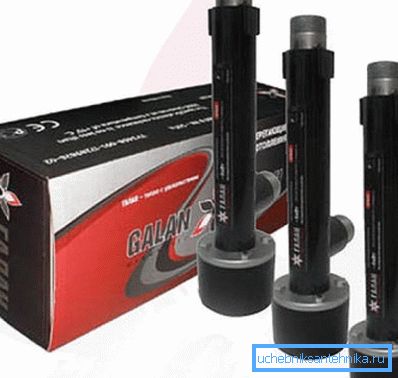

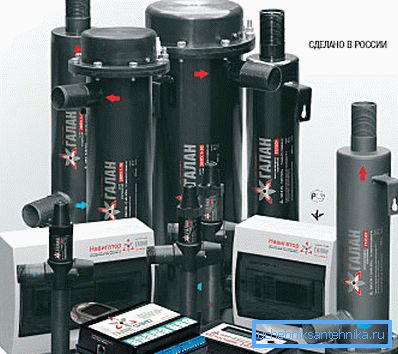

En Rusia, la mayoría de las veces en las tiendas puede encontrar productos del fabricante nacional Galan, y esto es muy bueno, ya que tales unidades pueden calentar una habitación en cualquier área y pueden hacer frente a esto de ninguna manera peor que las costosas contrapartes importadas.

Esos dispositivos se pueden instalar fácilmente con sus propias manos, por supuesto, si comprende los circuitos de calefacción. Los calentadores iónicos de tipo de flujo son ampliamente utilizados tanto para circuitos de radiadores como para sistemas de calefacción de pisos. La condición principal es que la caldera está en una posición vertical y está por encima de la tubería de suministro.

Tabla de relación de potencia de las calderas al tamaño de la habitación.

Nota La tabla muestra las modificaciones del fabricante Galan, pero se mejoran constantemente con el tiempo. Por lo tanto, estos parámetros pueden percibirse solo como generales, pero no caracterizando precisamente uno u otro tipo de caldera.

Conclusión

Como puede ver, la instalación de cualquier caldera eléctrica en términos de complejidad será mucho más fácil que la instalación de unidades de gas, combustible líquido e incluso de combustible sólido, ya que no tendrá que resolver el problema de agotar los productos de combustión. ¡Aquí simplemente no existen! En este artículo hay un videoclip que lo ayudará a familiarizarse con el material.
