Conexión del calentamiento del radiador. esquema del

19-04-2018
Calefacción

¿Cuál es la conexión correcta de un radiador de calefacción? Analizaremos los diagramas de conexión utilizados en casas privadas y apartamentos de la ciudad, y tuberías, accesorios y elementos de válvulas y accesorios utilizados para este fin. Además, descubriremos qué errores se pueden cometer en el diseño e instalación del sistema de calefacción.

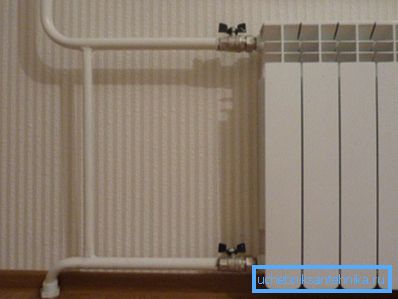

Conexión lateral del radiador a la canalización vertical del sistema de calefacción central.

Contornos del circuito

Si en un apartamento de la ciudad el esquema del sistema de calefacción en su totalidad o su bucle individual no depende de nuestros esfuerzos, en una casa privada el circuito está diseñado desde cero.

Hay dos esquemas fundamentalmente diferentes:

  • Solo tubo, Representa el único embotellado en todo el perímetro del edificio climatizado. Los dispositivos de calefacción chocan paralelamente al embotellado.

Nota: instalación práctica y consistente de baterías; es inconveniente porque no permite el ajuste independiente de dispositivos.

  • Dos tubos - Alimentación independiente y embotellado inverso. Cada radiador actúa como un puente entre ellos.

Las ventajas del esquema de un solo tubo son el bajo costo, la facilidad de instalación y la excepcional tolerancia a fallas. Desventajas: una variación significativa de la temperatura entre el primer y el último dispositivo de calefacción, así como la dificultad de colocar todo el perímetro de la casa en presencia de aberturas altas y ventanas panorámicas.

El esquema de dos tuberías carece de estas deficiencias, pero bajo ciertas condiciones puede crear problemas mucho más graves para el propietario. Las baterías más cercanas a la caldera apagan la diferencia entre el embotellado, lo que ralentiza la circulación en dispositivos distantes. Es por eso que el sistema de dos tuberías requiere un equilibrio obligatorio: acelera las líneas de suministro y ajusta su rendimiento para la ecualización de la temperatura.

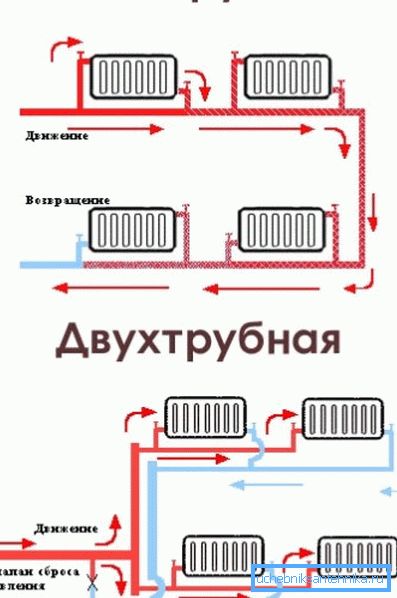

Un tubo y dos esquemas de tubo.

Este problema se maneja con elegancia en un sistema asociado de dos tuberías: el circuito de Tichelman, todos los bucles tienen la misma longitud.

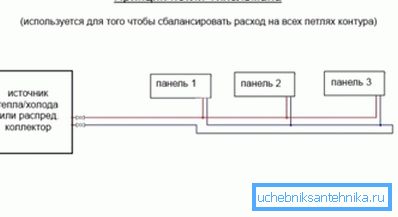

Loop de Tihelman.

Inserte los radiadores

¿Cuáles pueden ser las formas de conectar los radiadores al embotellado y los tubos ascendentes?

Nombre Descripción Características especiales
Lado de un lado Los cables están conectados a los encabezados superior e inferior en un lado del calentador Con un pequeño número de secciones proporciona máxima transferencia de calor. Cuando el número de secciones es superior a diez, el borde del radiador más alejado de los tubos se enfriará. En las secciones extremas a lo largo del tiempo se acumula limo.
De abajo hacia abajo Cables conectados a ambos enchufes del colector inferior La salida de calor del dispositivo se reduce ligeramente debido a la lenta circulación a través del colector superior. El radiador no requiere enjuague: las secciones no se acumulan.
Diagonal Los cables están conectados al tope superior en un lado del radiador y el inferior en el otro. La transferencia de calor es máxima en cualquier longitud del radiador. La parte inferior de las secciones está aplanada hacia arriba desde el lado de un corcho inferior sordo

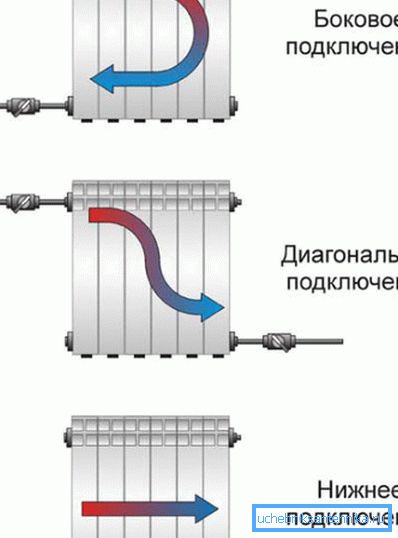

El movimiento del refrigerante por diferentes diagramas de cableado.

Tenga en cuenta que: en un sistema de calefacción autónomo cerrado, puede olvidarse del problema de las baterías de sedimentación. Una pequeña cantidad de sólidos suspendidos en el refrigerante se acumula rápidamente en el tanque de lodo y no causa ningún problema en el futuro. En consecuencia, tiene sentido elegir los tipos de conexión de los radiadores que garanticen la máxima transferencia de calor.

Los errores

La conexión incorrecta de los radiadores de calefacción puede provocar un mal funcionamiento del sistema DH, un circuito autónomo o reducir seriamente la transferencia de calor del dispositivo.

¿Qué errores puedo cometer al instalar las baterías?

  • Inserte su radiador entre las canalizaciones de alimentación y retorno en cualquier piso que no sea la parte superior, lo que hará que sus vecinos se congelen en la canalización vertical. El refrigerante circulará a través del anillo pequeño, a través de su batería, pero la transferencia de calor de todos los dispositivos que se encuentran por encima del puente improvisado descenderá bruscamente.
  • Inserte el radiador con cualquier tope o válvulas de regulación en el revestimiento sin un puente en frente de las válvulas o los estranguladores. En este caso, la polla bloqueada detendrá la circulación en todo el tubo ascendente.

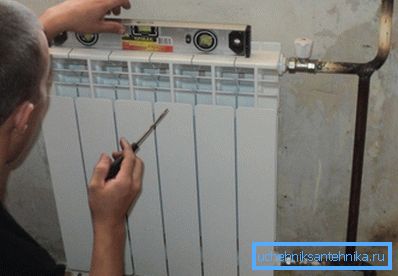

El puente entre el forro es claramente visible en la foto.
  • La conexión lateral de un radiador de múltiples secciones, como ya se mencionó, conducirá a una caída en la transferencia de calor de las secciones extremas.
  • La conexión de radiadores de calefacción con una tubería de suministro de un diámetro reducido también dará lugar a una caída de la potencia térmica con respecto a la nominal. La norma es una tubería DU15 (1/2 pulgada) con el número de secciones hasta siete y DNU20 (3/4 pulgada) con un número mayor de secciones.

Selección de materiales

La elección de tuberías, baterías y accesorios afecta la eficiencia y seguridad del sistema de calefacción al menos tanto como su diseño. ¿Qué materiales deberían preferirse en diferentes casos?

Calefacción central

Los parámetros de funcionamiento de la estación de calefacción central (4-6 kgf / cm2, 40-95 C) parecen permitir el uso de tuberías, baterías y accesorios modernos.

Sin embargo, la práctica demuestra que es mejor rechazar algunos de sus tipos:

  1. El valor calculado de la temperatura del refrigerante a menudo se excede en las heladas severas. Cuando las quejas de frío en masa en los apartamentos, el trabajo de los nodos de ascensor sin boquilla se practica a veces, con un estrangulamiento ahogado. En este modo, las baterías pueden calentar hasta 130 - 140 C.
  2. El cierre abrupto de cualquier elemento de válvulas y accesorios debido a la incompetencia de un cerrajero o una avería dará lugar a un choque hidráulico con un aumento a corto plazo de la presión a 20-25 atmósferas.

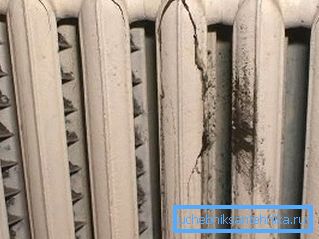

Los radiadores de hierro fundido están diseñados para una presión de 9 a 15 atmósferas y pueden colapsar durante un golpe de ariete.

Es la probabilidad de situaciones de emergencia lo que deja su marca en la elección del equipo para la estación de calefacción central.

Tubos

Para la instalación de liners se puede utilizar:

  • Tubería de acero VGP (agua y gas) en uniones soldadas;
  • Tubo VGP galvanizado roscado. Las costuras de soldadura están contraindicadas por su revestimiento anticorrosión: a altas temperaturas, el zinc se quema;
  • Tubo de acero inoxidable corrugado en accesorios de compresión.

La última opción es atractiva porque se monta fácilmente con sus propias manos utilizando una herramienta simple: un par de llaves. El precio de un tubo corrugado con un diámetro de 1/2 pulgada es aproximadamente 200 rublos por metro.

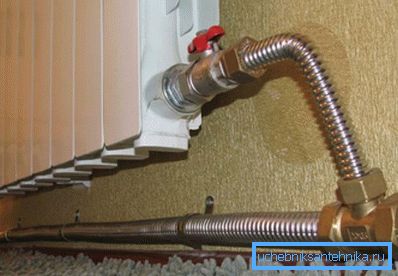

Distribución de la calefacción hecha de tubos corrugados Kofulso.

Radiadores

En sistemas DH se utilizan:

  • Convectores, que representan una bobina de tubería con aletas, incrementando la transferencia de calor;
  • Radiadores bimetálicos. El núcleo de acero los hace resistentes a sobretensiones de hasta 25 - 40 kgf / cm2;
  • En locales donde la estética no juega un papel decisivo, se practica la instalación de radiadores tubulares totalmente hechos en casa (registros). Como regla general, la conexión de los radiadores de acero se realiza mediante un tubo de acero negro en las uniones soldadas.

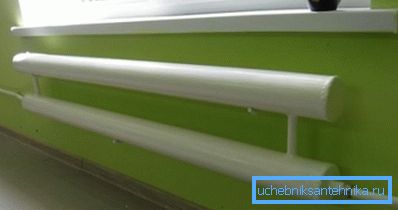

Registro completamente soldado.

Calefacción independiente

Tubos

Los parámetros totalmente controlados de los circuitos autónomos permiten el uso de tubos de polipropileno y metal-plástico económicos y duraderos.

Un par de sutilezas están asociadas con su instalación:

  • Para metal-plástico, no se prefieren las juntas de compresión, sino los accesorios de prensa que toleran mejor los múltiples ciclos de calentamiento y enfriamiento;
  • Para el polipropileno, el refuerzo es deseable, lo que reduce el alargamiento de las tuberías cuando se calienta.

Radiadores

Todo es simple aquí: nuestra elección es barata, estética y con altas baterías de aluminio de disipación de calor.

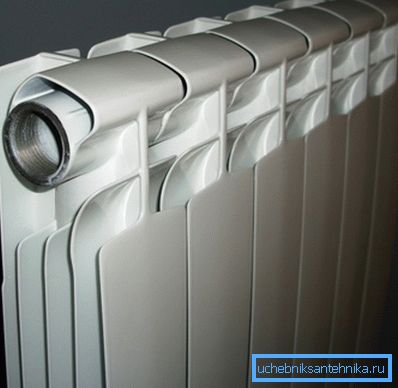

Las baterías seccionales de aluminio son una excelente opción para un circuito independiente.

Accesorios y accesorios

Para conectar el calefactor a grúas y tuberías, las mujeres estadounidenses se han usado mucho en los últimos años, accesorios con una tuerca de sombrerete, que hacen posible que la conexión se suelte rápidamente.

Como las válvulas de regulación y cierre se pueden utilizar:

  1. Válvulas de bola;
  2. Grifos cónicos (chokes), que permiten regular la transferencia de calor en modo manual;
  3. Válvulas termostáticas con cabezales térmicos, que permiten el mantenimiento automático de una temperatura del aire determinada.

En los pisos superiores de los edificios de apartamentos, y en aquellos casos donde el colector superior del radiador es el punto superior de un bucle de bucle separado, el enchufe del radiador está equipado con una grúa Mayevsky, un dispositivo sin complicaciones para purgar los tapones de aire.

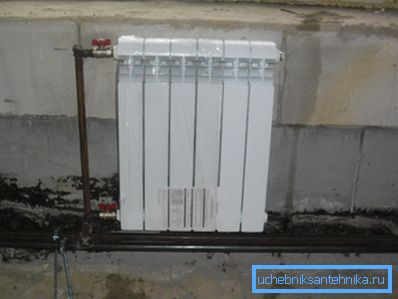

El radiador ubicado encima de la tubería de suministro está equipado con una grúa Mayevsky.

Conclusión

Esperamos que nuestra revisión de los diagramas de cableado y los materiales utilizados en los sistemas de calefacción ayude al lector a tomar la decisión correcta al planificar su propia reparación o construcción. El video en este artículo ofrece información temática adicional. ¡Éxitos!
