Conexión de un radiador de calefacción a un sistema de dos

Típicamente, el sistema de calefacción en casas privadas es autónomo, por lo que para su organización se requiere que compre una caldera con suficiente potencia y determine cuál debe ser la transferencia de calor de los radiadores. Luego queda para los pequeños: todo lo que necesita hacer es conectar los calentadores a la caldera con la ayuda de la tubería y llenar todo con refrigerante. El esquema de conexión más óptimo es un tubo doble, cuando hay un flujo y un flujo de retorno.

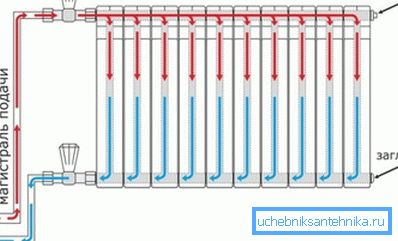

Diagrama de cableado del radiador de calefacción sistema de dos tuberías con cableado inferior

Tipos de sistemas de calefacción

Use versiones de un solo tubo y de dos tubos, que pueden tener ventajas y desventajas. El diseño se puede montar tanto con el cableado inferior como con el superior. Sin embargo, este último se utiliza con mayor frecuencia, ya que es más conveniente y práctico.

Como saben, el principio de funcionamiento de un sistema de calefacción autónomo es la circulación constante de agua u otro refrigerante desde la caldera hasta los dispositivos y hacia atrás. Sin embargo, puede moverse por gravedad o por fuerza, lo que se logra al conectar la bomba.

¿Cuál es la diferencia entre los esquemas de calefacción de uno y dos tubos?

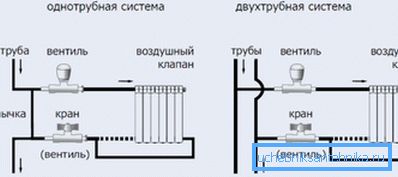

Opción de conexión de dos tubos

Considera sus características:

  1. El manual de instalación del esquema implica la presencia de dos conductos separados a los que se conecta cada uno de los dispositivos.
  2. Al mismo tiempo, un sistema de suministro de agua es una tubería de suministro, desde donde fluye el agua caliente, y el otro es un sistema inverso, que descarga agua enfriada.
  3. Dado que los recorridos que se superan con el refrigerante, tanto en la tubería de suministro como en el retorno, son iguales, su resistencia hidráulica es la misma. Es decir, tal esquema es equilibrado hidráulicamente, lo que hace que su aplicación sea la más óptima.

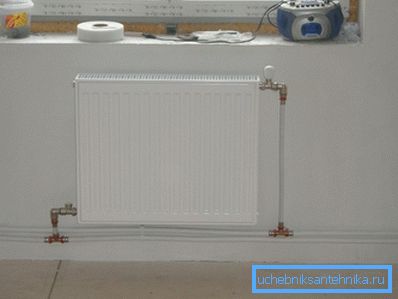

Conexión correcta de los radiadores con un sistema de dos tuberías: el método diagonal

Consejo: el uso en este caso del método diagonal para conectar dispositivos de calefacción hará que el sistema sea más eficiente.

  1. Sin embargo, los esquemas pueden ser de callejón sin salida, lo que significa que la mayoría:
    • Se hace un largo camino por el agua ya enfriada dejando el último en la cadena de aparatos de calefacción;
    • Corto - corre desde el primero.

    Por este motivo, tendrá que ajustar el flujo de agua caliente con sus propias manos en cada uno de los grifos de la batería o utilizar válvulas termostáticas.

    Diseño

    El esquema puede ser forzado (bomba incorporada) y auto-fluir, la principal ventaja de este último es que no requiere electricidad. Para hacer esto, se realiza el cableado superior, y los dispositivos de calefacción, así como en el caso anterior, se conectan en diagonal.

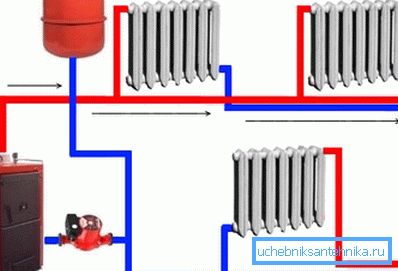

    Esquema de conexión forzada de dos tubos de radiadores con una caldera y una bomba

    Se utiliza con mayor frecuencia en pequeños edificios residenciales que no tienen más de dos pisos. Aunque será ideal en los asentamientos que experimentan cortes de energía, no se usa a menudo, lo que se explica por la necesidad de usar una gran cantidad de materiales y una apariencia no estética.

    Se utiliza no solo en edificios residenciales, sino también en cualquier otro edificio, independientemente de su propósito. Su organización requiere una gran cantidad de materiales y esfuerzo, pero las ventajas de tal sistema son indiscutibles.

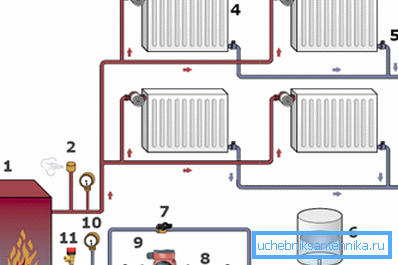

    El sistema tiene control automático de temperatura.

    Consejo: puede levantarlo fácilmente para cualquier edificio, sin importar lo complejos que sean.

    En una rama, se puede ubicar una gran cantidad de dispositivos de calefacción, y esto no requiere la instalación adicional de reguladores de presión hidráulicos. El suministro de agua y el flujo de salida inverso en dichos esquemas se conectan por separado, lo que le permite ajustar la calefacción de todas las habitaciones de la casa automáticamente. En este caso, los termostatos no tendrán ningún efecto en otros dispositivos, y su precio solo aumentará ligeramente el costo de instalación.

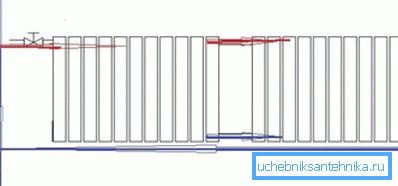

    Conexión diagonal de dos radiadores a una sola canalización vertical.

    Opciones para conectar los calentadores al sistema.

    A menudo decimos las palabras “conectar” y “conectar”, lo que implica el rendimiento de la misma acción: conecte el radiador a la tubería del sistema de calefacción.

    Sin embargo, este enfoque es amateur, ya que hay una cierta diferencia técnica entre ellos:

    • conecte el radiador - Traiga la línea de flujo y el tubo de retorno a ella. Un ejemplo sería la versión lateral del radiador, cuando las tuberías se ajustan al dispositivo desde un lado arriba y abajo, o en diagonal.
    • conectar el dispositivo de calentamiento - cree una unidad de conexión en la que exista un flujo de suministro o retorno, así como válvulas de bola reguladoras, válvulas u otros elementos similares.

    Hay dos opciones principales para el sistema de calefacción, de las cuales depende el ensamblaje final del esquema de calefacción de la casa o apartamento:

    1. Superior: la línea de suministro se encuentra por encima del nivel superior del radiador. En este caso, use las siguientes opciones para conectar un radiador:
      • lateral unilateral (desde abajo y desde arriba): el método es más efectivo cuando se usa en la batería no más de 10 secciones. De lo contrario, el calentamiento de la distancia se produce no completamente, debido a que la eficiencia del dispositivo se reduce significativamente;

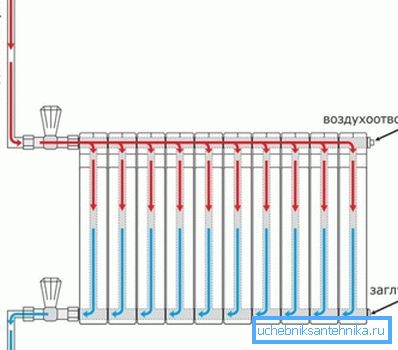

      Conexión lateral unilateral del dispositivo con el sistema de cableado superior.
        • La diagonal (superior e inferior) puede ser de dos maneras, cada una de las cuales se considera la más efectiva con este método de cableado. Puede usar dispositivos con más de 10, la cantidad de secciones y se calentarán tanto como sea posible.
        1. La línea de suministro inferior llega al radiador desde la parte inferior, generalmente utilizada al instalar la bomba:
          • lateral unilateral (superior e inferior): en este caso, como en el anterior, el efecto máximo de este método se puede obtener solo con el número de secciones en los dispositivos de calentamiento de no más de 10; de lo contrario, el refrigerante simplemente no tiene tiempo de calentarlos;
          Conexión lateral en el fleje inferior.
            • diagonal (superior e inferior): el efecto es el mismo que con el cableado superior;

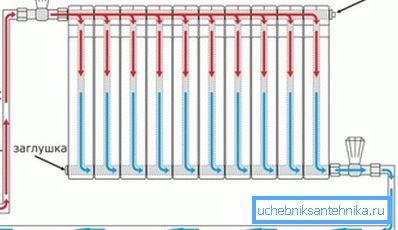

            Método de conexión diagonal en el fleje inferior.
              • Camino inferior: en este caso, el flujo viene desde la parte inferior hacia el radiador y también sale por el otro lado, desde la parte inferior. El mayor efecto será solo al instalar la bomba;

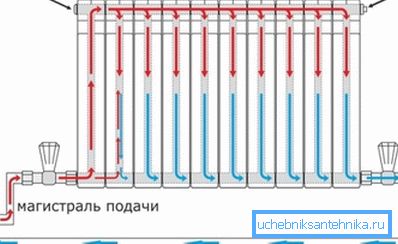

              Cómo conectar el radiador de extremo inferior.
              En la opción de conexión de foto, cuando el anillo inverso para el calentador

              Consejo: haga el bucle de retorno y de archivo más que el último radiador instalado con extrema precaución, de lo contrario podría afectar la configuración de todo el sistema de calefacción.

              Considere:

              • Con el cableado superior, obtendrá el máximo efecto con la conexión diagonal de dispositivos;
              • con el cableado inferior y la bomba, la opción más efectiva será la parte inferior (parte inferior inferior).

              Conclusión

              Como puede verse en el artículo, la versión de dos tubos de conexión de los radiadores al sistema de calefacción es la más aceptable desde casi todos los puntos de vista, con la excepción de un aumento en el costo de los componentes. Le permiten ajustar fácilmente la temperatura del refrigerante para diferentes salas, así como realizar el equilibrio necesario para evitar un choque hidráulico.

              La instalación de dispositivos de calefacción en el esquema no es difícil, por lo que en las casas privadas generalmente se realiza de forma independiente. El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
