Conexión de un radiador de calefacción a tuberías de

En nuestro tiempo, los tubos de polipropileno son más populares cuando se instalan sistemas de calefacción. Sin embargo, su conexión a los dispositivos de calefacción, incluidos los radiadores, tiene algunos matices, por lo que esta tarea plantea una serie de preguntas para los artesanos principiantes.

A continuación veremos más de cerca cómo instalar radiadores de calefacción con tuberías de polipropileno.

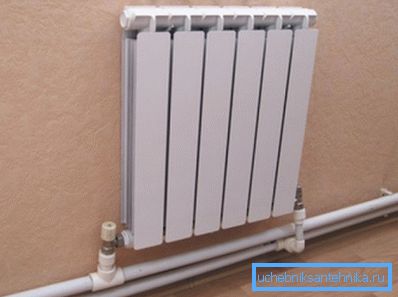

El radiador conectado a la tubería de polipropileno.

Selección de materiales

La popularidad que han ganado las tuberías de polipropileno se debe a varias de sus cualidades positivas:

  • El precio para ellos es mucho menor que para las contrapartes de metal.
  • Alta durabilidad, debido a que el plástico no se oxida, además, el sedimento prácticamente no se deposita sobre él.
  • No necesita pintura.

Sin embargo, debe tenerse en cuenta que no todos los tipos de tuberías de polipropileno son adecuados para los sistemas de calefacción. El hecho es que deben tener una capa de blindaje que impida una expansión térmica significativa de la tubería.

Tubo de polipropileno reforzado.

Además, es deseable que la capa de refuerzo fuera de aluminio, ya que el refuerzo de fibra de vidrio conduce a la saturación del refrigerante con oxígeno. Esto a su vez provoca la oxidación de las superficies metálicas de las calderas y otros elementos de calefacción. Las tuberías que tienen refuerzo de aluminio y son adecuadas para sistemas de calefacción están marcadas con PN25.

Presta atencion Al elegir las tuberías debe prestar atención al grosor uniforme de sus paredes. Para esto hay que mirar su corte.

En cuanto al diámetro, el parámetro óptimo es –25 mm.

También es necesario comprar accesorios, que incluyen:

  • Acoplamientos;
  • Adaptadores de esquina;
  • Válvulas de bola.

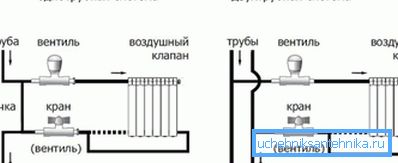

Diagrama de conexión de radiador de un tubo y dos tubos.

Radiadores de conexión

Diagrama de cableado

Antes de conectar el radiador a la tubería de polipropileno, es necesario dibujar un diagrama del sistema. Debe tenerse en cuenta que existen varias opciones para conectar las baterías:

Método de conexión Características especiales
Monotubos Este sistema es el más fácil y económico en términos de consumo de materiales. Sin embargo, es adecuado solo para habitaciones pequeñas, ya que el refrigerante en el camino hacia la última batería calienta el intermedio, lo que lleva a un calentamiento desigual.
Tubo gemelo También es una conexión en serie, sin embargo, el refrigerante caliente y el flujo de retorno a través de diferentes tuberías. Debido a esto, el calentamiento de las baterías se realiza de manera más uniforme.
Coleccionista (peine de distribución) Este método es el más efectivo, pero al mismo tiempo, el más caro. Su principio se basa en la conexión paralela de todos los radiadores a través del colector.

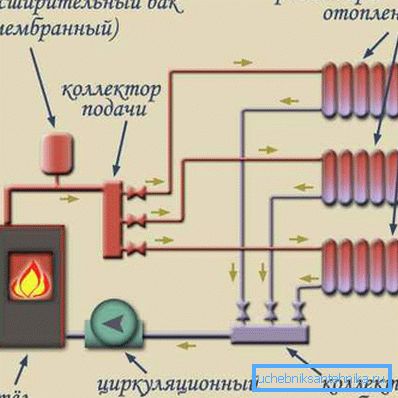

Esquema de conexión colector de radiadores.

La elección del tipo de esquema depende de las características de la vivienda: el número de habitaciones, su área, etc. Una vez que haya determinado el tipo de sistema, debe usar sus propias manos para mostrar la ubicación de los radiadores en la habitación, los accesorios y todos los demás elementos.

La presencia de tal esquema permitirá calcular la cantidad requerida de materiales, así como simplificar el trabajo adicional en la instalación del sistema.

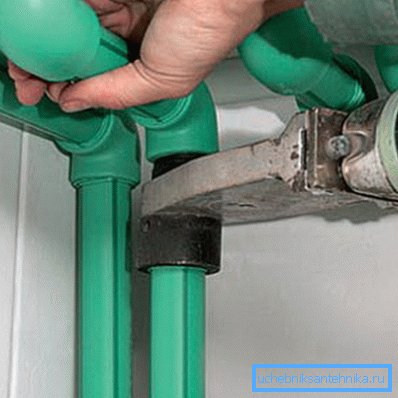

Montaje de tubería

Montaje de tubería

Entonces, la instrucción para ensamblar la tubería es la siguiente:

  • En primer lugar, debe cortar los tubos de acuerdo con las dimensiones que se muestran en el diagrama.
  • A continuación, corte los extremos de los segmentos preparados que deben limpiarse de las rebabas.
  • Luego, los extremos de los segmentos deben limpiarse con un dispositivo especial que funcione según el principio de los sacapuntas. Esta operación es necesaria para más soldadura.
  • Después de eso, los tubos y accesorios se calientan en un soldador especial, después de lo cual se unen.
  • A continuación, la tubería se monta en las paredes con la ayuda de soportes especiales.

Sugerencia Si está trabajando con un soldador para tuberías de plástico por primera vez, debe practicar el recorte antes de comenzar a ensamblar la tubería.

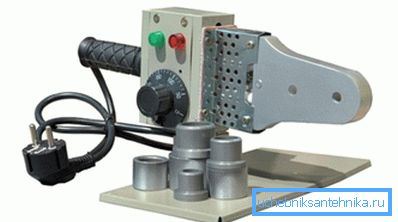

En la foto - soldadora con boquillas.

Así, el oleoducto va como un constructor.

Al mismo tiempo, es necesario observar las siguientes reglas para trabajar con la máquina de soldadura:

  • Antes de soldar, la máquina debe calentarse hasta que se apague, y luego esperar hasta que se vuelva a encender.
  • Es necesario observar estrictamente el tiempo de calentamiento de las piezas conectadas. Para diferentes tipos de soldadores, puede ser diferente. Por lo tanto, antes de usar el dispositivo debe estar familiarizado con la tabla, que generalmente está disponible en las instrucciones.
  • Es necesario conectar detalles exactamente, sin permitir distorsiones.
  • Después de conectar las piezas no se pueden desplazar y mover hasta que el polipropileno se endurezca.

En general, el proceso de soldadura de elementos de polipropileno de la tubería de calor es bastante simple.

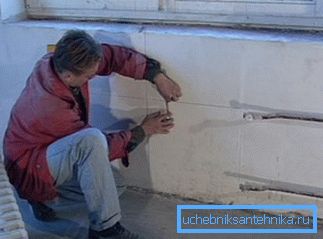

Marcando en la pared

Instalación de radiadores.

Antes de conectar el radiador de calefacción al tubo de polipropileno, es necesario instalarlo.

Este trabajo se realiza en este orden:

  1. En primer lugar, debe poner un marcado en la ubicación de las baterías.

Por lo tanto, es necesario tener en cuenta los requisitos de SNiP:

  • la distancia desde la pared debe ser de al menos 2 cm;
  • la distancia desde el suelo debe ser de unos 10-15 cm;
  1. Luego los soportes de montaje. Al mismo tiempo, es necesario utilizar el nivel de construcción para que el dispositivo esté ubicado exactamente. Para la fijación de los soportes, puede utilizar los clavos.

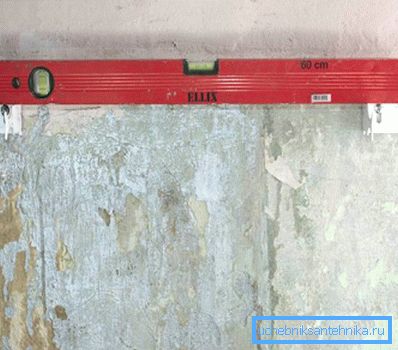

Comprobando la posición de los soportes por nivel de edificio.
  1. Después de instalar los soportes, debe colgar el radiador en ellos.

De acuerdo con tal sistema se deben instalar todos los radiadores en la habitación.

Conexión de la batería

El radiador está conectado a la tubería de polipropileno en este orden:

  • En primer lugar, un manguito de transición está conectado a la batería. Cabe señalar que la conexión de radiadores de aluminio con tubos de polipropileno se realiza mediante acoplamientos especiales, que difieren de los adaptadores destinados a baterías de hierro fundido.

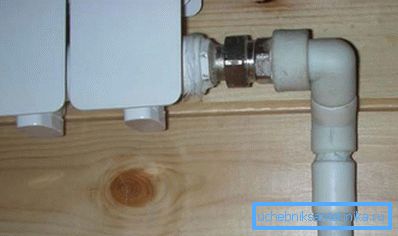

Conexión del radiador a la tubería a través del adaptador.
  • A continuación, una válvula de bola, una válvula de regulación o una válvula de radiador se conectan al adaptador.
  • Luego la válvula se conecta al tubo de calor de polipropileno.
  • Según el mismo esquema, la salida del radiador está conectada a la tubería.

Aquí, quizás, están todos los puntos principales de conectar los radiadores a una tubería de polipropileno.

Conclusión

El proceso de conexión de la instalación de un sistema de calefacción mediante tuberías de polipropileno no es muy diferente de otros tipos de tuberías. La peculiaridad radica únicamente en el método de conexión de tuberías con accesorios, ya que este proceso se lleva a cabo con la ayuda de un aparato de soldadura especial. Además, se utiliza un adaptador especial para conectar los radiadores con la tubería.

Puede leer más información útil sobre este tema en el video de este artículo.
