Conexión de radiadores en un sistema de tubería única. cruz,

Las redes de calefacción en casas privadas y multifamiliares se han organizado durante mucho tiempo. Muy a menudo, se lleva a cabo una conexión de un solo tubo de radiadores, que implica la conexión en serie de dispositivos. Esta opción es más efectiva cuando se utiliza la circulación natural del refrigerante.

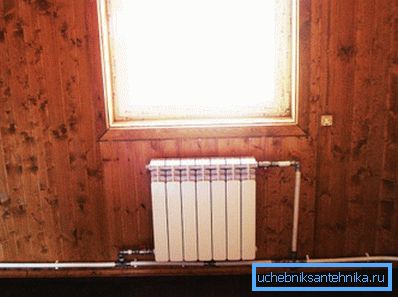

La foto muestra una red de calefacción de un tubo.

Pros y contras de las soluciones.

Al construir tales redes de calefacción, el tubo de suministro de la caldera se alimenta directamente a la primera batería, y desde esta a la segunda, tercera y otras. El entorno de trabajo ingresa a los dispositivos a su vez.

Si la casa está conectada a los radiadores con sistema de calefacción de un solo tubo, podemos hablar de las siguientes ventajas y desventajas.

Las principales ventajas

  • El bajo precio de la red terminada se explica por el consumo mínimo de los elementos utilizados;
  • Las tuberías descendentes son bastante fáciles de ocultar, ya que están ubicadas en una sola línea;
  • La estructura del sistema es bastante simple, y esto hace posible construirlo con tus propias manos;
  • Este tipo de red de calefacción puede funcionar sin circulación forzada.

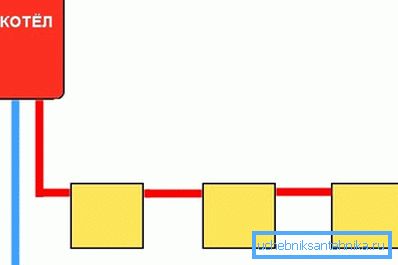

El diagrama de sistema de una línea más simple.

Ciertas desventajas

  • No hay posibilidad de ajustar el flujo del entorno de trabajo en los dispositivos de calefacción;
  • Estos sistemas no se recomiendan si la longitud de las tuberías es muy grande;
  • El reemplazo o la reparación de las baterías en cualquier caso deberán realizarse con una parada completa de la red de comunicación.

Suplemento! Cuando un radiador está conectado a un sistema de un solo tubo, se puede ahorrar hasta el 50 por ciento del presupuesto en tuberías en comparación con una red de comunicación de dos tubos.

Opciones de conexión básicas

La conexión de los dispositivos de calefacción se puede hacer de varias maneras. El nivel de pérdidas de calor y las características estéticas dependerán de la elección de uno en particular. En total hay cuatro opciones básicas, todas deben ser consideradas con más detalle.

Ubicación cruzada

Lo más efectivo en términos de producción de calor es la conexión diagonal de un radiador de calefacción con un sistema de una tubería. El refrigerante entra en el compartimiento superior de la batería y viene directamente desde la parte inferior. Con esta opción, se distribuye lo más uniformemente posible en toda la estructura.

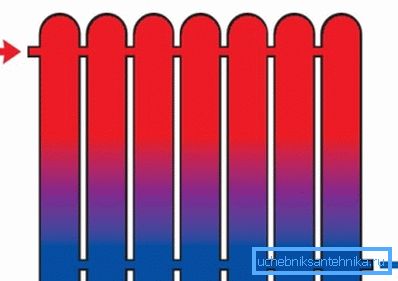

Fijación diagonal para el dispositivo de calentamiento.

Conexión de asiento

En este caso, la tubería está conectada a las conexiones inferiores del dispositivo en cada lado. Con este método de instalación, la pérdida de calor aumenta hasta cierto punto. Sin embargo, la ubicación de los elementos puede considerarse ventajosa si hablamos de posibilidades estéticas.

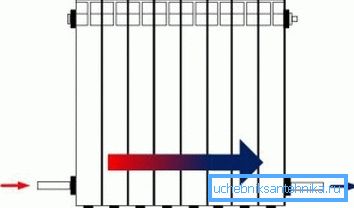

Conexión de la batería del asiento.

Conexión unidireccional

Esta técnica implica la ubicación de elementos por un lado, pero en diferentes niveles. Es decir, la tubería de suministro está en la parte superior y la tubería de descarga en la parte inferior. Por lo tanto, es posible calentar completamente el último dispositivo.

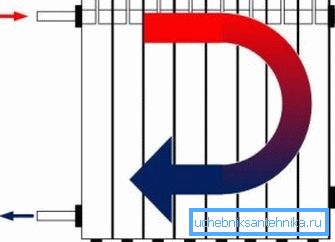

Las tuberías están en un lado.

Alojamiento más bajo

Un esquema de este tipo para conectar radiadores con un sistema de un solo tubo es relevante si los elementos conductores están ocultos debajo del piso. Sin la instalación de una bomba de circulación, este método no se puede implementar, ya que el refrigerante se suministra y se descarga por la parte inferior.

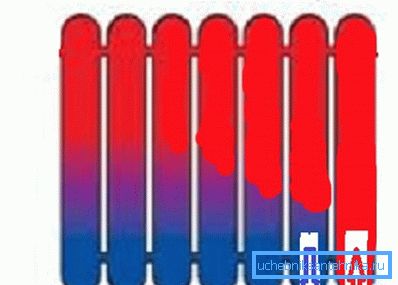

Los elementos conductores se encuentran debajo.

Trabajos de instalacion

Después de familiarizarse con las opciones de conexión de la batería, es hora de aprender acerca de su instalación y la posterior conexión a las tuberías. Todas las acciones son bastante realistas de hacer por sí mismas, negándose a atraer profesionales. Esto permite ahorros significativos.

Instalacion de instrumentos

Antes de conectar los radiadores con un sistema de calefacción de un solo tubo, deben instalarse. Se pueden fijar tanto a las superficies laterales como a la parte inferior de la habitación.

Las instrucciones detalladas de instalación se presentan a continuación:

  1. Las ubicaciones de instalación de los soportes o ganchos se marcan primero.. Durante el trabajo utilizando una cinta métrica y un simple lápiz. El dispositivo debe estar al menos a 8 cm del piso, a unos 10 cm del alféizar de la ventana y a más de 2 cm de la pared;
  2. Después de aplicar el marcado, se instalan las clavijas.. Para hacer esto, se perfora un agujero en concreto reforzado que corresponde a los sujetadores. Si el plano lateral es de madera, la fijación se realiza mediante tornillos;
  3. En la última etapa, las piezas se fijan en un lugar determinado, después de lo cual se cuelga una batería debidamente preparada.. Por lo general, para un dispositivo es necesario instalar 2-3 ganchos o soportes.

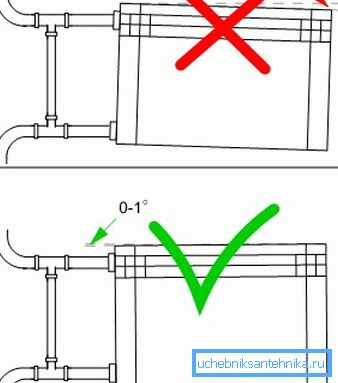

Ubicación correcta e incorrecta del radiador.

Atencion Después de instalar los sujetadores, se prueba su fiabilidad. Los titulares no deben moverse con relación a la horizontal y vertical o doblarse bajo la acción de los esfuerzos aplicados.

Proceso de conexion

La unión de los dispositivos de calentamiento puede realizarse utilizando elementos hechos de varios materiales, pero el polipropileno se ha vuelto más popular recientemente. Por lo tanto, a continuación se considera una opción con tuberías de este compuesto de alto peso molecular.

Después de la instalación de las válvulas de cierre y control, se instala un acoplamiento especial, que es necesario para unirlo con productos de polipropileno. Las tuberías se unen a ella mediante soldadura.

Al realizar el acoplamiento térmico, debe cumplir con un cierto tiempo de calentamiento. Debería fluctuar dentro de los 5-20 segundos. El sobrecalentamiento de las piezas puede causar daños.

La costura se sujeta dentro de los 3 minutos, por lo que se debe tener cuidado durante este tiempo, de lo contrario los elementos pueden torcerse o caerse completamente.

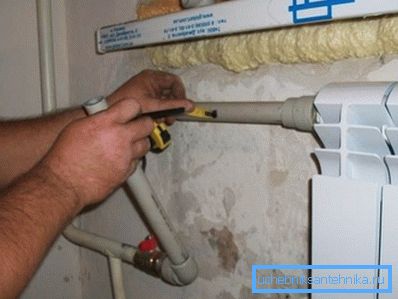

Aproximadamente así se realiza el flejado de la batería.

Recomendaciones utiles

  • A pesar de la simplicidad de la red de comunicaciones de este tipo, es necesario llevar a cabo un proyecto detallado con cálculos preliminares antes de realizar los trabajos principales;
  • Para organizar los elementos conductores en ubicaciones arbitrarias, es imperativo instalar una bomba de circulación que obligue al refrigerante a moverse en un circuito cerrado;
  • Las tuberías de polipropileno deben fijarse a la superficie lateral con soportes compensadores. Permiten fijar productos en una posición, pero al mismo tiempo sigue siendo posible el movimiento lineal;
  • Si se utilizan análogos metálicos en lugar de elementos de polipropileno, el acoplamiento se realiza mediante accesorios especiales o soldadura;
  • Si lo desea, puede instalar tuberías en la pared, lo que afectará positivamente la percepción estética de la habitación. También puedes hacer una caja decorativa que esconderá productos conductores;
  • Para reducir las pérdidas de calor, no se recomienda ubicar los radiadores del sistema de calefacción en un nicho o en ninguna abertura, especialmente si la eficiencia de toda la red no es muy alta;
  • En presencia de un dispositivo de circulación, es deseable adquirir una fuente de energía de respaldo, ya que la calefacción no funcionará cuando se apague la electricidad;
  • Se recomienda fijar las baterías con soportes de piso si las paredes están hechas de materiales livianos. En otros casos, se deben montar ganchos especiales.

Parte final

La información anterior brindará una oportunidad para que los principiantes hagan la conexión correcta de los radiadores con un sistema de tubería única en una casa o apartamento privado.

Durante la instalación, puede utilizar cualquiera de los esquemas propuestos para la conexión de elementos conductores. En cuanto al video especial en este artículo, le permitirá familiarizarse visualmente con este tema.
