¿Cómo conectar los radiadores entre sí para proporcionar calefacción de alta calidad?

Esta pregunta es particularmente relevante si el sistema de calefacción está diseñado e instalado en una casa de nueva construcción. Sin embargo, incluso en las casas que ya están en uso, el modelo de conexión puede revisarse y actualizarse para garantizar una mayor eficiencia energética del sistema de calefacción utilizado.

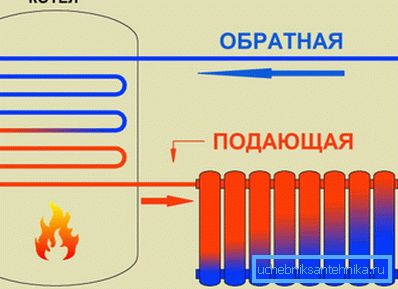

El principio de construcción y operación de calefacción autónoma.

En este artículo veremos qué tipo de esquema de conexión de radiadores en una casa privada puede considerarse óptimo y por qué. Además, aprenderemos cuáles son las características de la implementación de cada uno de los esquemas propuestos.

Características de construcción

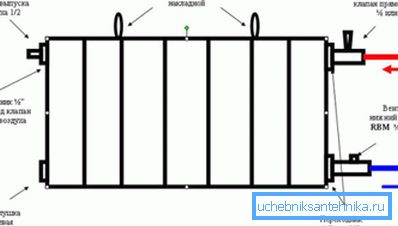

El diseño de radiadores bimetálicos y de aluminio.

Existe una amplia gama de calentadores en el mercado, que están diseñados para llenarse con refrigerante que circula en secciones y desprende parte del calor a las partes metálicas. Las piezas de metal en el diseño del dispositivo, a su vez, liberan calor al medio ambiente.

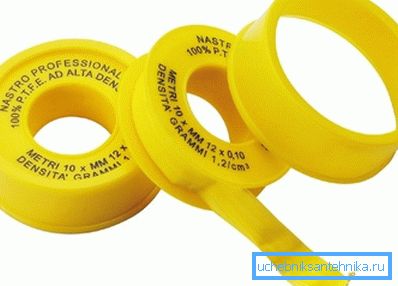

Fum-tape: el material más común para conexiones roscadas de radiadores.

Independientemente de si el diseño de las baterías utilizadas es de panel o seccional, todas tienen una característica común: la presencia de cuatro puertos de entrada. Dos orificios están ubicados en la parte superior de los extremos y dos orificios en la parte inferior.

Estos orificios son necesarios para la conexión a las tuberías del sistema de calefacción. La elección de los orificios inferiores o superiores para la instalación puede deberse a las peculiaridades de la ubicación del dispositivo y al diagrama de cableado elegido.

Revisión de los métodos actuales.

La conexión de los radiadores de calefacción a las tuberías se puede realizar de acuerdo con los siguientes métodos:

  • La forma más simple y, al mismo tiempo, efectiva de conectar los tubos a la batería es alimentar los tubos superior y de retorno desde la parte inferior..
La conexión más simple y eficaz a la vez de radiadores de aluminio.

La ventaja de esta solución es que el refrigerante pasa a través del dispositivo de calentamiento casi por gravedad. Al usar este esquema, las secciones del radiador instalado se llenarán más rápido, mientras que la presión en los accesorios de conexión será baja.

La desventaja de este método radica en el hecho de que una tubería principal de este tipo rara vez se utiliza en apartamentos y casas modernas.

  • Conexión unilateral de radiadores a tuberías. casi tan eficiente como el esquema anterior, ya que el refrigerante se presta desde arriba y entra en el orificio inferior. La eficiencia del radiador con esta instalación es de alrededor del 97%.
Conexión lateral

Importante: si instala una batería de aluminio de esta manera, existen limitaciones en el número de secciones utilizadas. El número de secciones en este caso no debe exceder de 20 unidades.

  • El método de conexión inferior, a pesar de la menor eficiencia (alrededor del 88%), se está volviendo cada vez más popular. Esto no es sorprendente, ya que los sistemas de calefacción modernos se llevan a cabo mediante conexiones de tuberías ocultas debajo del piso.
Conexión inferior

A pesar de que el resultado de la instalación funciona con sus manos en este caso parece más preciso, llevará más tiempo llenar las secciones con refrigerante y, como resultado, más tiempo para garantizar una temperatura agradable en la habitación.

Delineador de ojos inferior, y top inverso.

Dirigir la alimentación desde la parte inferior solo puede estar motivado por la peculiaridad de la instalación de la tubería. La eficiencia del uso de baterías conectadas de esta manera no excede el 75-78%.

  • Conexión inferior de una vía no es común, sin embargo, hay algunas baterías de calefacción donde las aberturas de suministro y retorno están ubicadas en el lado inferior del radiador.
Delineador de ojos y retorno desde la parte inferior.

Desde el punto de vista del atractivo estético, tal método de conexión está bastante justificado, pero desde el punto de vista de la eficiencia de la batería, es mejor considerar los dos primeros métodos.

Cómo la ubicación de la batería afecta la eficiencia de su uso.

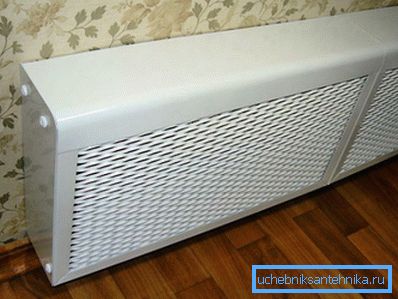

En la foto hay una caja decorativa - pantalla.

Como ya se mencionó, los métodos de conexión de los radiadores a las tuberías afectan la eficiencia de todo el sistema. Resulta que la ubicación del calentador tiene un impacto menor.

Considere las situaciones más comunes:

  • La parte superior del radiador está completamente cubierta con un alféizar. En el caso ideal, la eficiencia de la batería es del 100%, pero al mismo tiempo, nada debe cubrir la parte superior del dispositivo. En nuestro caso, el borde del alféizar de la ventana cambia la dirección del aire caliente y la eficiencia disminuye del cien por ciento al noventa y seis.
  • La batería por el diseño de la habitación está oculta en un nicho. En este caso, la eficiencia del dispositivo se reduce en un 7%.
  • La batería para el atractivo estético está cubierta con una pantalla decorativa. Si la pantalla tiene suficiente perforación en la parte delantera y en la parte superior, la pérdida de transferencia de calor será del 5%. Si la pantalla está casi sin perforación y al mismo tiempo cubre el radiador desde todos los lados, la pérdida será de hasta el 20%.

Entonces, vimos cómo conectar tuberías a baterías en orden decreciente de eficiencia. Además, aprendimos cómo no tener radiadores, para no congelar en el invierno. Ahora enumeramos los esquemas actuales de diseño tópico para sistemas de calefacción.

Tablas de batería actuales

Conexión serie y paralela de radiadores.

Hasta la fecha, varios esquemas para la instalación de calentadores se utilizan en un solo sistema. Todos estos esquemas tienen ventajas obvias en combinación con los puntos que deben tenerse en cuenta al elegir la mejor opción para organizar un sistema de calefacción en su hogar.

Entonces, ¿cómo se pueden conectar los radiadores bimetálicos entre sí en el mismo sistema de calefacción y al mismo tiempo lograr un resultado óptimo?

  • La conexión consecutiva es un esquema común y fácil de implementar en el que el suministro pasa por todas las baterías por turnos y el tubo de retorno ingresa al sistema desde el último radiador. Un ejemplo de la implementación de este esquema es el siguiente. El apartamento o la casa tiene varias habitaciones y una batería está instalada en cada habitación. El primer refrigerante obtiene la batería, que se encuentra más cerca de la caldera de calefacción. A continuación, el refrigerante a través de la tubería ingresa al siguiente radiador, etc. La ventaja de esta solución es el ahorro de tuberías, cuyo precio es alto y la facilidad de trabajo de instalación. La desventaja del método es el calentamiento desigual del aire en las habitaciones, ya que con la distancia a la caldera, la temperatura del refrigerante se reduce y disminuye. Por lo tanto, al decidir sobre el uso de tal esquema, prepárese para el hecho de que la habitación, la última de esta cadena, estará fresca.
  • La conexión paralela es un circuito que está libre de los inconvenientes de un circuito secuencial. Esto se logra mediante el uso de un tubo común a través del cual fluye el refrigerante. A su vez, desde este tubo, las ramas van directamente a donde se une el radiador. Una ventaja significativa de este esquema es la capacidad de superponer cualquiera de las baterías en la cadena sin afectar el rendimiento de otros dispositivos de calefacción. Con este fin, las válvulas de parada están instaladas en la entrada de cada calentador.

Importante: para garantizar la eficiencia del sistema de calefacción con conexión paralela, las curvas deben tener un diámetro de sección transversal más pequeño en comparación con el diámetro de la tubería principal.

  • El esquema de conexión de la batería combinada se utiliza si es necesario combinar los dos esquemas enumerados anteriormente en las condiciones de un objeto de construcción. Como regla general, la elección de una conexión combinada puede deberse a las características arquitectónicas del sitio de construcción.

Cómo desmontar y montar secciones de batería.

Llave del radiador y compuerta

En conclusión, consideramos cómo realizar la separación y conexión de secciones de radiadores entre sí.

Para empezar, tales acciones son posibles solo en dispositivos seccionales y imposibles en baterías tipo panel. Por lo tanto, puede conectar secciones de radiador bimetálicas y secciones de radiador de aluminio, mientras que las baterías de acero no se pueden desarmar y construir.

Conectamos y desconectamos secciones usando una llave especial del radiador. La llave se inserta alternativamente en la salida superior e inferior y se desplaza en sentido contrario a las agujas del reloj, si es necesario desconectar las secciones. Para destornillar el número requerido de secciones, hay marcas en la tecla que corresponden al ancho de la sección.

Conclusión

Sabiendo cómo instalar los radiadores, es fácil ensamblar un sistema de calefacción en una casa de campo. Para instalar los calentadores correctamente, recomendamos ver el video en este artículo.
