Conexión de radiadores de calefacción de aluminio: proyecto,

Recientemente, los radiadores de aluminio se han generalizado entre los propietarios de viviendas. Su instalación es más fácil que la instalación de radiadores de hierro fundido, pero también tiene algunos matices. Por lo tanto, a continuación, consideramos en detalle cómo conectar correctamente un radiador de aluminio en una casa privada.

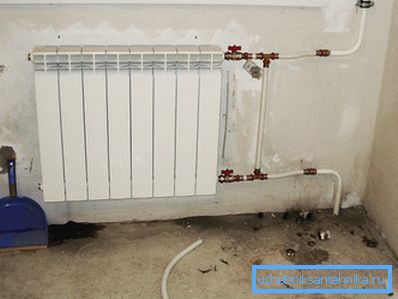

Radiador de aluminio

Información general

En primer lugar, debe decirse que las baterías de aluminio tienen muchas ventajas sobre el hierro fundido:

  • La transferencia de calor es mucho más.
  • Tener menos peso.
  • Poseer una apariencia más atractiva.

Sin embargo, debe tenerse en cuenta que estos dispositivos no están diseñados para alta presión, que está disponible en sistemas de calefacción centralizados. Por lo tanto, el alcance de su aplicación se limita a los sistemas autónomos.

Conexión de un solo tubo

Conexión

Proyecto

Si la disposición del sistema de calefacción se realiza desde cero, el proceso de conexión de las baterías comienza con la ejecución del diagrama de cableado.

En esta etapa, debe decidir sobre los siguientes puntos:

  • El número de radiadores utilizados.;
  • Ubicación de los dispositivos de calefacción.;
  • Tipo de esquema de conexión.

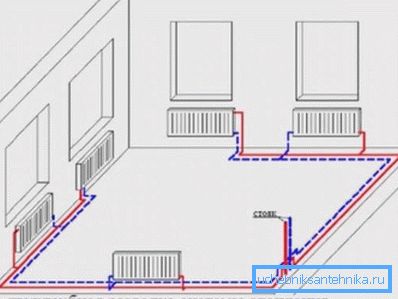

Conexión de doble tubo

Cabe señalar que el esquema de conexión de los radiadores de aluminio, como, de hecho, cualquier otra batería, hay tres tipos:

Tipo de circuito Características especiales
Solo tubo Todos los dispositivos de calefacción están conectados en serie, como resultado de lo cual el refrigerante calienta todos los anteriores antes de que llegue al último radiador en el circuito. En consecuencia, la calefacción es desigual.

Este esquema es adecuado para casas pequeñas donde se utiliza un pequeño número de radiadores en el sistema. En este caso, es más fácil instalarlo usted mismo y también ahorra dinero en materiales.

Tubo gemelo En este caso, las baterías también están conectadas en serie; sin embargo, el refrigerante caliente y el flujo de “retorno” fluyen a través de diferentes tuberías. Debido a esto, los dispositivos de calefacción se calientan de manera más uniforme, lo que permite su uso en casas de tamaño mediano.
Coleccionista Este esquema es el más eficiente, ya que todas las baterías se conectan en paralelo a través del colector. Sin embargo, los costos en este caso aumentan considerablemente, ya que es necesario comprar al menos dos colectores, así como un número significativamente mayor de tuberías, cuyo precio suele ser bastante alto.

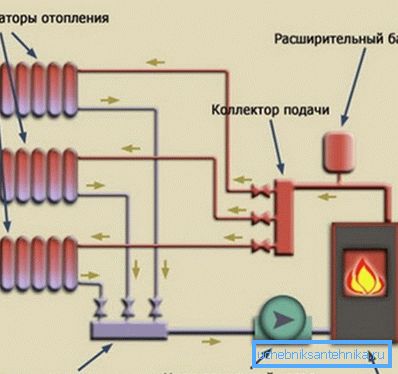

Circuito colector

Al decidir cómo conectar un radiador de aluminio, debe considerar el tamaño de la carcasa, el número de habitaciones, su área, etc. Una vez que haya decidido el tipo de esquema, debe mostrar todos los elementos del sistema de calefacción en papel. Es recomendable utilizar un plan de la casa para esto.

Después de elaborar un proyecto de este tipo, puede contar la cantidad de materiales necesarios, que incluyen tuberías, accesorios y válvulas. En esta etapa, puede calcular todos los costos asociados con la disposición de calefacción.

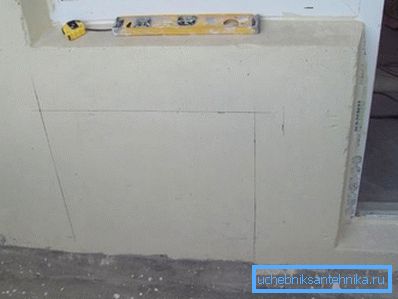

Un ejemplo de marcar la pared debajo de la batería.

Trabajo preparatorio

Antes de conectar los radiadores de aluminio, debe realizar algunos trabajos de preparación:

  • En primer lugar, el marcado de las paredes en las áreas donde se instalarán las baterías.
  • La siguiente es la instalación de la tubería de calor. Debe tenerse en cuenta que es conveniente determinar su ubicación incluso antes de comprar baterías.
  • Por ejemplo, si planea ocultar tuberías en el piso, en este caso, la mejor opción sería un radiador de aluminio con una conexión inferior. Si la tubería pasa a través de la pared, entonces puede comprar dispositivos con conexión lateral. La tubería se suministra a las ubicaciones de los radiadores de acuerdo con el diagrama. El proceso de su instalación depende del tipo de tuberías. Se pueden conectar mediante accesorios de compresión, conexiones roscadas o soldadura.
  • Luego, debe liberar los propios instrumentos del embalaje, instalar las grúas Mayevsky y otros elementos. La información detallada sobre su preparación contiene el esquema, que está disponible en el kit.

Presta atencion La película protectora de polietileno debe retirarse solo después de la instalación de los dispositivos y su conexión al conductor de calor.

Después de eso, puede proceder directamente a la instalación y conexión de los radiadores.

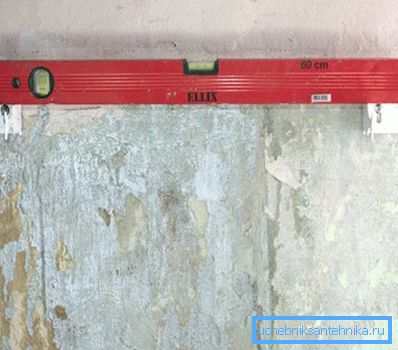

Verificación de posición del soporte

Instalacion y conexion

Al instalar los radiadores es importante posicionarlos correctamente.

De acuerdo con el SNiP, se deben cumplir los siguientes requisitos:

  • La distancia desde el piso del dispositivo debe ser de 10-15 cm.
  • La distancia a la pared no es inferior a 2 cm y no superior a 5 cm.
  • La distancia al alféizar de la ventana es de al menos 10 cm.

Las instrucciones de instalación para los radiadores de aluminio son las siguientes:

  • Primero debe marcar en la pared la ubicación de los orificios de montaje de los soportes. Su ubicación es necesaria para comprobar el nivel del edificio.
  • Además, en los lugares designados debe taladrar los orificios con un taladro o un punzón.
  • Luego es necesario martillar las clavijas en los orificios, instalar los soportes y fijarlos con clavos.
  • La posición de los soportes debe ser verificada una vez más por el nivel de construcción, y solo después de eso, el disipador de calor puede colgarse de ellos.

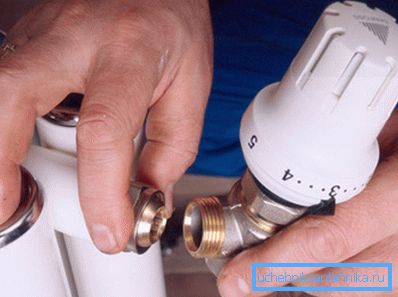

En la foto - la instalación del termostato.
  • A continuación, en la entrada y salida de los adaptadores de batería se instalan, a los que se llevan las tuberías. En algunos casos, una válvula de control se atornilla en la entrada. Todas las conexiones roscadas deben ser herméticas, para esto deben sellarse con una cinta de humo o hilos de lino y un sellador resistente al calor. Como regla general, las válvulas de bola se instalan antes y después de la salida, así como también se realiza una derivación. Este método de atado le permite bloquear el flujo de refrigerante en la batería sin desconectar el sistema de calefacción, lo que puede ser necesario por varias razones.
  • Una vez completadas todas las conexiones, el sistema debe llenarse con refrigerante. Además, las grúas deben abrirse suavemente, de modo que no haya un martillo de agua dentro de los dispositivos.
  • Luego debe encender la calefacción y asegurarse de que no haya fugas en los lugares de las conexiones roscadas.

Sugerencia Para aumentar la eficiencia de los radiadores, antes de instalarlos en la pared, se debe fijar el penofol, que reflejará el calor en la habitación.

Aquí, tal vez, toda la información básica sobre cómo conectar los radiadores de aluminio en una casa privada. Lo único que se debe tener en cuenta es que no siempre es posible fijar los aparatos en las paredes, por ejemplo, si estos últimos están hechos de espuma de hormigón o incluso paneles de yeso. En este caso, las baterías se instalan en el piso utilizando bastidores especiales.

Conclusión

Conectar radiadores de aluminio no es muy diferente de instalar un tipo diferente de batería. Lo más importante en esta operación es hacer correctamente el diagrama de cableado y asegurar la estanqueidad de todas las uniones. Hacer frente a esta tarea está al alcance de todos los artesanos del hogar que se han enfrentado a la reparación de sistemas de calefacción o tuberías.

Puede leer más información sobre el tema expresado en el video de este artículo.
