Conexión de radiadores bimetálicos. características

El esquema de conexión de los radiadores bimetálicos de calefacción no tiene diferencias significativas con respecto a otros tipos de calentadores, por lo que discutiremos las reglas generales para instalar baterías. En este caso, notamos algunos matices y características, y le decimos cómo conectar un radiador bimetálico de calefacción.

Radiador bimetálico con una conexión inferior en el interior de la habitación.

Radiadores de calefacción bimetálicos.

Características comparativas con otros tipos de baterías.

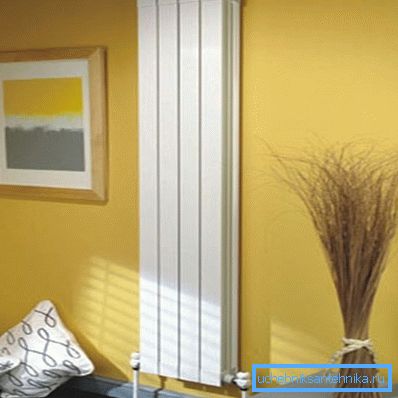

En la foto - un dispositivo alto y estrecho.

Primero debe comprender qué tipo de radiadores de calefacción son y en qué se diferencian entre sí.

Enumeramos los tipos principales:

  • Baterías de hierro fundido - Uno de los tipos más comunes, que se encuentra en la mayoría de los apartamentos de construcción soviética. Es un sistema de secciones de hierro fundido conectadas con paredes bastante gruesas y una gran masa. Se caracteriza por su alta resistencia y durabilidad, sin embargo, tiene baja eficiencia y transferencia de calor, así como una gran inercia térmica;
  • Registros tubulares de acero. - es un sistema de tuberías de un diámetro suficientemente grande, o una tubería en forma de una curva en forma de S (por ejemplo, un toallero con calefacción). Este tipo de equipo se suele instalar en salas grandes: salas de conciertos, cines, complejos deportivos, supermercados. Difieren en alta potencia y gran volumen de refrigerante;
  • Paneles de calefacción de acero. Son planchas de acero soldadas y perfiladas, dentro de las cuales hay canales para la circulación del refrigerante. Tienen una resistencia bastante baja a los choques hidráulicos y una resistencia baja, son susceptibles a la corrosión y no son muy confiables;
  • Radiadores de aluminio - Un tipo de batería más moderno, que se caracteriza por una mayor transferencia de calor y eficiencia, bajo volumen de portador de calor y baja masa del dispositivo. Debido a la baja inercia térmica, se presta bien al control automático y manual de la temperatura. Exigiendo la calidad del refrigerante y su acidez, tiene una resistencia y vida útil promedio;
  • Baterías de cobre - Son un sistema de tubos con aletas de placa. Se distinguen por la máxima emisión y eficiencia de calor, alta durabilidad y resistencia a los choques hidráulicos, falta de corrosión y larga vida útil. El único inconveniente de las unidades de cobre es el alto precio;
  • Radiadores bimetálicos En el exterior y en la construcción, se parecen a los dispositivos de aluminio, con la diferencia de que las paredes internas de los canales están hechas de acero o cobre. Por lo tanto, es posible aumentar la eficiencia y la transferencia de calor de la batería, pero preservar su resistencia y durabilidad.

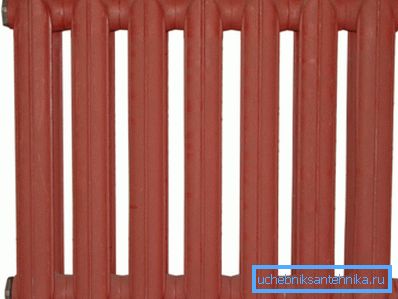

Familiar para muchas baterías de hierro fundido.

Para comprender la principal característica distintiva de un dispositivo bimetálico, es necesario comprender mejor su diseño. La tarea principal de cualquier batería refrigerada por líquido es garantizar la máxima transferencia de calor del refrigerante al ambiente, al tiempo que cuenta con un suministro adecuado de resistencia mecánica y contra la corrosión para un funcionamiento eficiente a largo plazo.

El grado de transferencia de calor depende directamente de la conductividad térmica del metal y del espesor de la pared. Los materiales más conductores de calor son el aluminio y el cobre, por lo tanto, los dispositivos más eficientes están hechos de metales no ferrosos.

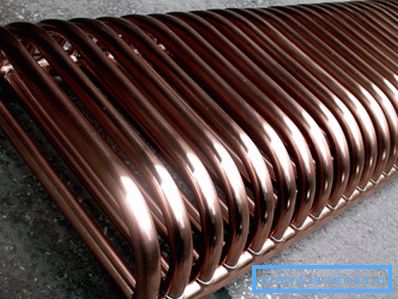

Los radiadores más eficientes están hechos de cobre.

Por otro lado, el acero y los metales ferrosos demuestran la mayor resistencia. Pero son propensos a la corrosión y tienen una baja conductividad térmica. Al mismo tiempo, el acero es mucho más barato que el cobre y el aluminio, lo que también es una ventaja.

El diseño de un radiador bimetálico se caracteriza porque las paredes internas de los canales están hechas de acero duradero resistente a la corrosión o de cobre puro, y las paredes exteriores y las aletas están hechas de aluminio liviano y conductor del calor. Esta decisión hizo posible combinar las ventajas del acero y los metales no ferrosos en un solo dispositivo.

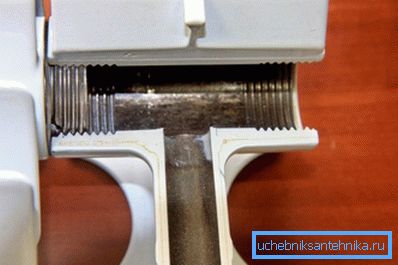

La superficie interior de los canales y el colector están hechos de acero.

Presta atencion Los radiadores bimetálicos combinaron las ventajas de los productos de metales ferrosos y no ferrosos, convirtiéndose en el tipo de dispositivo de calefacción más progresivo y moderno.

Ventajas y desventajas

El convector encaja perfectamente en el interior moderno.

Considere los aspectos positivos y negativos del uso de agregados con metales combinados en la composición. Comencemos con los beneficios:

Ventaja Descripción
Alta resistencia mecánica El núcleo del dispositivo está hecho de acero anticorrosión de alta resistencia, que es capaz de soportar una presión de trabajo dentro de 40 atm., Un golpe de ariete significativo y efectos mecánicos externos.
Durabilidad La vida útil de este tipo de batería es de 20 a 50 años. Esto se logra mediante la alta calidad de construcción y el uso de los materiales más adecuados.
Alta emisión de calor La conductividad térmica del aluminio es cuatro veces la conductividad térmica del acero, y el cobre es dos veces más conductor que el aluminio. La salida de calor de una sección bimetal es de 150 a 180 W, que es significativamente más alta que la de los modelos de un solo elemento.
Falta de procesos electroquímicos. Dado que las superficies internas de los canales están hechas de acero, como las tuberías, el sistema no produce procesos galvánicos ni corrosión electroquímica.
Buen ajuste Las unidades se distinguen por una capacidad de refrigerante muy pequeña que, en combinación con la buena conductividad térmica de los materiales, permite un control efectivo de la temperatura a través de válvulas termostáticas.
Hermoso diseño La capacidad de fundición del aluminio le permite crear cualquier tipo de alojamiento, y los tipos modernos de pinturas y recubrimientos hacen que el aspecto de las baterías sea particularmente atractivo.
Aspecto atractivo - una característica distintiva del producto.

Las desventajas del modelo incluyen su alto costo y requisitos para la calidad de fabricación y ensamblaje. Es necesario combinar materiales con un rendimiento estricto de la tecnología, de lo contrario el dispositivo no servirá por mucho tiempo y no cumplirá con los criterios enumerados.

Presta atencion El convector bimetálico se puede atribuir a los tipos de calentadores más exitosos y progresivos.

Diagrama de cableado para radiadores

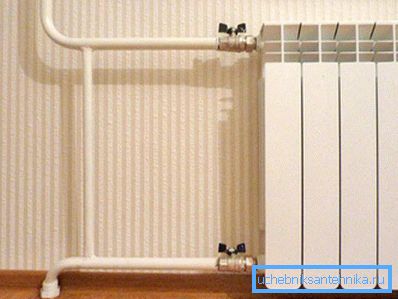

Ejemplo de conexión lateral.

La conexión de los radiadores bimetálicos se realiza de acuerdo con las mismas reglas que para otros tipos de baterías.

Considere los esquemas de flejado estándar:

  1. Conexión diagonal. El tubo de suministro entra en la abertura superior y el tubo de retorno sale por la abertura inferior del otro lado. Se considera la forma más efectiva de garantizar un calentamiento totalmente uniforme y la máxima transferencia de calor;
  2. Conexión lateral. La tubería de suministro entra en la abertura superior y la tubería de retorno sale de la inferior en el mismo lado. Con el número de secciones hasta 12, prácticamente no hay diferencia con el tipo diagonal, pero con el aumento de este número es significativamente inferior;
  3. Conexión superior. La alimentación entra en la abertura superior en un lado, el retorno fluye desde la abertura superior en el reverso. Suficiente manera efectiva;
  4. Conexión inferior. La entrada y salida del refrigerante a través de los orificios inferiores en ambos lados. El calentamiento es menos uniforme y menos efectivo;
  5. Conectar a un punto. Solo un tubo entra en el dispositivo. El método es el menos efectivo y rara vez se utiliza.

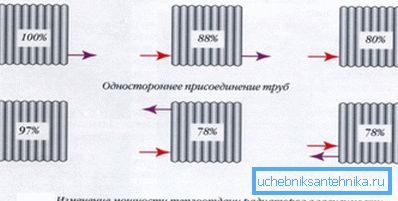

La influencia del método de conexión al poder.

También se debe recordar que existen sistemas de calefacción de una sola tubería y de dos tuberías. Aunque, en términos de fleje radiador - no es tan importante. La mayoría del cableado de la casa es de un solo tubo.

Presta atencion En los sistemas de monotubos para el ajuste normal y la capacidad de mantenimiento de los dispositivos, deben conectarse mediante un bypass.

Instalacion de radiadores

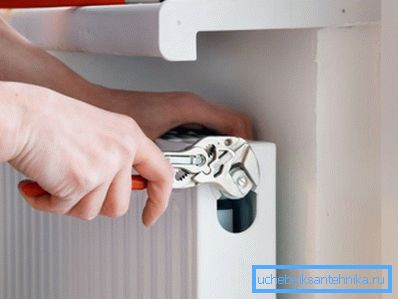

Los radiadores de calefacción bimetálicos con una conexión inferior se instalan en tuberías subterráneas o de zócalo.

Para aquellos que decidieron instalar un radiador con sus propias manos, hemos preparado una instrucción.

Consideraremos un sistema de una tubería con conexión lateral:

  1. Según el esquema del fabricante, montamos los soportes de montaje;

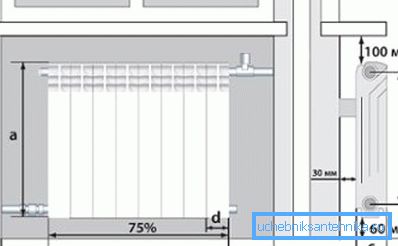

Seleccionamos la posición del convector según el esquema.
  1. Realizamos montaje de la batería de calefacción. Atornille la válvula Mayevsky en el orificio superior y el tapón en el inferior. En los otros dos atornillamos los vástagos de las grúas de cierre y ajuste, el ajuste - desde arriba;

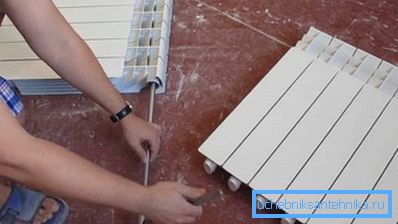

Montamos el producto antes de la instalación.
  1. Colgamos y reparamos la batería en la pared;

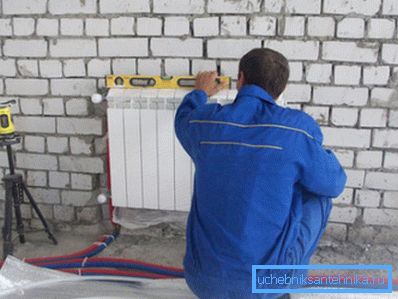

Asegúrese de controlar el nivel de construcción del proceso.
  1. Atornille la válvula termostática en el tubo de suministro y conéctela al vástago instalado en el orificio de la batería;

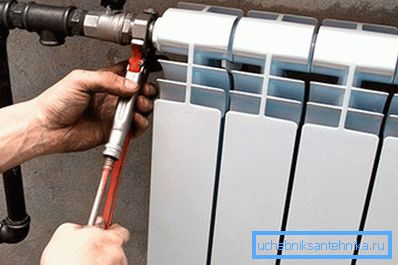

Conecte el tubo de suministro.
  1. En el tubo de retorno, instalamos una válvula de bola de cierre, que conectamos al vástago instalado en el orificio inferior;

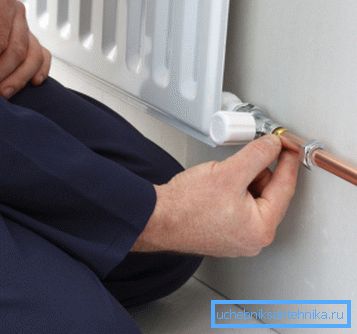

Conecte el tubo de retorno.
  1. Los tubos de alimentación y retorno están conectados mediante un bypass, en el que también instalamos una válvula de ajuste.

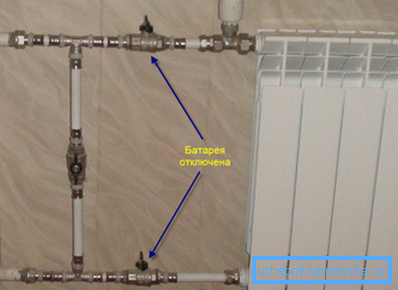

Las grúas le permiten apagar el dispositivo para su reparación o reemplazo.

Presta atencion Utilice solo acoplamientos y adaptadores de alta calidad, buenas válvulas de cierre y control. Los accesorios normales están hechos de latón de fontanería.

Conclusión

El radiador de calefacción bimetálico es una excelente opción para calentar un apartamento moderno o una casa de campo. Los dispositivos se caracterizan por un alto rendimiento, y el video en este artículo ayudará a comprender las reglas de su instalación.
