Cómo utilizar el bypass en el sistema de calefacción.

01-07-2018
Calefacción

Los especialistas en instalación de sistemas de calefacción no necesitan explicar qué es un bypass en el sistema de calefacción. Cualquiera de ellos dirá que su tarea es mantener una temperatura agradable regulando el flujo de refrigerante en el circuito de calentamiento del líquido. Pero para la gente común, este dispositivo y el principio de su trabajo no están completamente claros, y para llenar este vacío de conocimiento, hablaremos con más detalle a continuación.

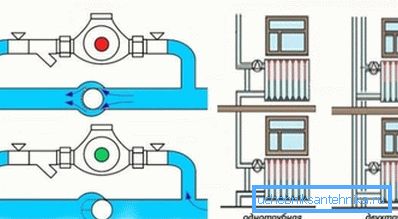

En la foto - bypass en un sistema de un tubo y dos tubos

Descripción general del dispositivo

Nuestros lectores que aman hacer todo con sus propias manos, serán extremadamente útiles para aprender más sobre él. Intentaremos evitar términos técnicos complejos para que las características de este importante elemento estructural sean comprensibles para la mayoría.

La derivación se denomina puente entre el flujo y el retorno, hecho en forma de un segmento de tubería. Por lo general, se utiliza para un radiador de calefacción, con su diámetro debe ser menor que el diámetro de la alimentación para un tamaño. Más a menudo es posible encontrar las tuberías en 1/2. Hoy en día, tal dispositivo se ha vuelto algo diferente, aunque sus capacidades iniciales no se han olvidado.

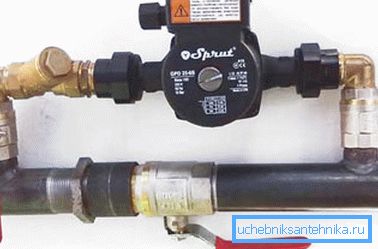

Bypass moderno para calefacción completa

Solicitud

A continuación consideramos los principales usos del dispositivo:

Ajuste del refrigerante
  1. El propósito funcional de la derivación es devolver el exceso de refrigerante de los radiadores de calefacción al elevador en el caso de usar un termostato automático o manual. En este caso, el movimiento del fluido calentado a través del sistema de calefacción ocurre en paralelo a las válvulas de cierre y control.
  2. Si este elemento no está presente, no podrá reparar el radiador mientras el circuito de calefacción esté funcionando.
  3. Bypass le permite acelerar el proceso de llenado o vaciado del sistema de calefacción.
Sin electricidad Especialmente la instalación del dispositivo es importante para los circuitos de calefacción modernos, donde se proporciona una bomba de circulación. Responde a la pregunta más frecuente de los consumidores en las cadenas minoristas: "¿Cómo funcionará el sistema cuando se pierde la electricidad?" Durante muchos años, el uso de calderas de piso estándar no permitió su dependencia de la electricidad. Sin embargo, el uso del sistema de calefacción de la bomba de circulación hizo que las unidades fueran volátiles. Cuando se corta la alimentación, la instrucción recomienda cortar el suministro de refrigerante a la bomba y abrir la válvula en el tubo principal central. Si equipa el dispositivo con una válvula, este trabajo se realizará automáticamente. Todo esto debe hacerse para transferir el sistema al modo de circulación natural.

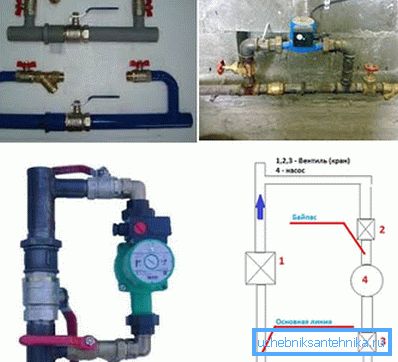

Qué derivaciones se utilizan para el diagrama de calefacción y cableado.

La instalación de dispositivos en el bypass debe realizarse hacia el refrigerante, observando la siguiente secuencia:

  • el filtro - Sirve para retrasar partículas grandes y pequeñas que pueden aparecer en un sistema de calefacción abierto, entrando desde el sistema de suministro de agua. El precio de la pieza es bajo, pero hace un trabajo muy necesario;
  • válvula de retención - garantiza el movimiento del refrigerante en una sola dirección. Al instalarlo, debe guiarse con una flecha en el cuerpo, que indica la dirección del flujo;
  • bomba de circulación - Es necesario para el bombeo forzado del refrigerante a través del sistema de calefacción.

Consejo: cuando instale la derivación en el elevador cerca de la bomba de circulación, debe usar una válvula de cierre.

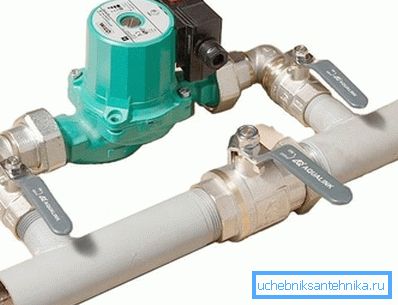

Bypass de calentamiento con válvulas de cierre.

Recomendamos instalar el elemento horizontalmente. Entonces el sistema no acumulará aire, es decir, ella no será "abrumada"

Uso en calefacción de una sola tubería.

Tal sistema es obsoleto, pero todavía se encuentra con bastante frecuencia en las casas de construcción soviética. A veces, este tipo de calefacción funciona de manera extremadamente eficiente, lo que hace que sea un calor insoportable en el invierno en los apartamentos.

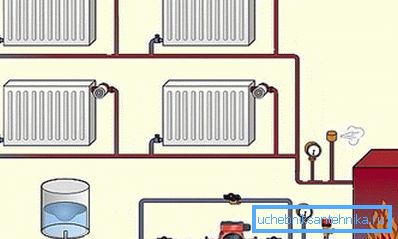

Bypass en calefacción de una sola tubería de una casa particular

La instalación de bypass puede ayudar en esta situación.

El proceso es simple, sin embargo, es necesario cumplir con ciertas condiciones:

  1. El bypass debe colocarse a una distancia máxima de la sección vertical de la tubería. Más bien, lo más cerca posible del radiador.
  2. El tubo de derivación se puede hacer directamente en el sitio de instalación desde el tubo real, la T, que se conecta mediante soldadura.

Sugerencia: puede comprar un artículo en una forma ya preparada e instalarlo usando conexiones roscadas.

  1. Instale un termostato o una válvula de control entre la derivación y la entrada de la batería de calefacción. Esto te permitirá controlar la temperatura en la casa ".

Bypass y costes energéticos.

La instalación del dispositivo reducirá los costos de energía. Cuando se compara con el funcionamiento del sistema de calefacción, donde se instalan la sección de cierre y la sección de flujo convencional, en el primer caso el volumen de refrigerante suministrado al radiador disminuye en un tercio. Al mismo tiempo, la salida de calor del calentador se reduce en aproximadamente un 10%.

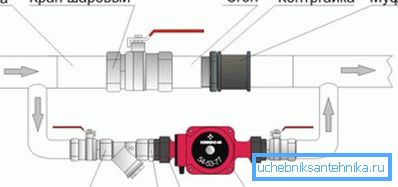

Bypass autoinstalable en el sistema de calefacción.

En la práctica, estos cambios no se verán dramáticos cuando el sistema se distinga realmente por un exceso de calor. Con la selección adecuada del tamaño del radiador, generalmente hay un cierto margen de eficiencia, que asciende a alrededor del 10-15%, que cubre completamente la reducción de la transferencia de calor.

Conclusión

Como resultado, podemos decir que un dispositivo simple y primitivo a primera vista, un bypass, puede considerarse con razón universal. Con su ayuda, es posible crear un ambiente de vida cómodo en la casa, a la vez que se reducen las facturas de energía, lo que es una buena noticia. El video en el artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
