Cómo una estufa de baño está hecha de un tubo:

El "corazón" de cualquier baño es la estufa, por lo que su dispositivo debe recibir atención especial. Por supuesto, la forma más fácil es comprar una estructura terminada, pero será bastante costosa, por lo que puede ahorrar dinero y hacer la estufa usted mismo. En este artículo, como ejemplo, veremos cómo se hace una estufa de baño horizontal con sus propias manos, ya que esta es la opción más simple y económica.

Información general

Una característica especial del horno de la casa de baños es que realiza varias funciones a la vez:

• Calienta el aire en la habitación;
• Calienta el agua que se necesita para la higiene;
• Calienta las piedras.

Debo decir que de acuerdo con el principio de trabajo, las estufas de baño hechas con sus propias manos de la tubería y las estructuras de la fábrica no son diferentes. Por supuesto, más características pueden estar presentes en los productos de fábrica, y tienen un diseño más atractivo.

Sin embargo, con un trabajo cuidadoso, una estufa casera enfrentará adecuadamente las tareas asignadas y no decepcionará a sus propietarios.

Características del horno de la tubería.

Construcción

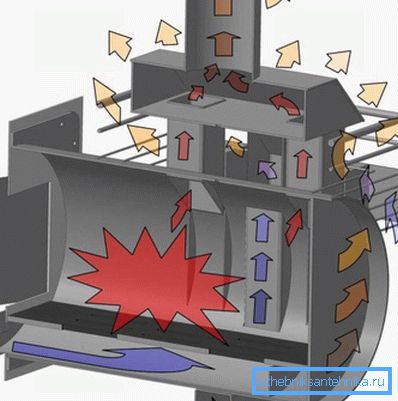

Por lo tanto, la construcción en consideración consta de los siguientes elementos principales:

• Caja de fuego
• La capacidad ubicada fuera o dentro del cuerpo, diseñada para piedras de baño;
• Cámara de ceniza;
• Una chimenea que conduce al exterior de la sala los productos de combustión del combustible.

Las cámaras están separadas unas de otras por rejillas. Debe decirse acerca de un elemento estructural como un tanque de calentamiento de agua. En algunos modelos, es una parte del cuerpo del horno, pero más a menudo se encuentra por encima de la cámara con piedras.

También hay modelos en los que el tanque es un elemento separado, pero conectado al horno con mangueras o tuberías (consulte también el artículo Truss de una tubería de perfil: sistemas efectivos que requieren cálculos precisos).

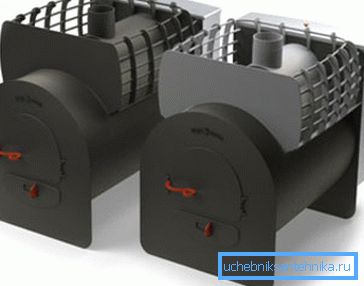

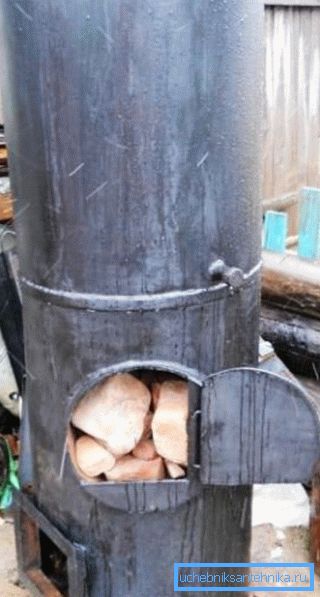

Las estufas de baño hechas en casa de la tubería son horizontales y verticales. Los primeros son preferibles porque se queman más tiempo y al mismo tiempo pueden calentar la habitación más rápido. Por lo tanto, a continuación consideramos la fabricación de un diseño exactamente vertical.

Méritos

Por supuesto, las estufas de baño de una tubería están lejos de ser la única opción de diseño que se puede realizar de manera independiente, pero tienen varias ventajas, entre las que se pueden destacar los siguientes puntos:

Desventajas

Junto con las ventajas, los productos metálicos también tienen desventajas, sin embargo, solo hay dos de ellos:

Sugerencia En saunas grandes, los expertos aconsejan instalar varias estufas, que evitarán un calentamiento desigual.

Fabricación de hornos

Las instrucciones para la fabricación de un horno horizontal son las siguientes:

• El primer paso es preparar un tubo con un diámetro de al menos 0,5 metros y una longitud de unos 0,8 metros. Los bordes de la tubería deben estar cuidadosamente alineados.

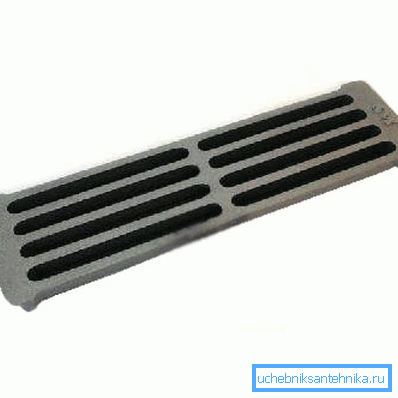

• Luego, a partir de una lámina de metal con un grosor de 10–12 mm, es necesario hacer un área de rejilla, que es un rectángulo de 80 x 40 cm de tamaño. En el área, debe cortar un agujero y unirle varillas o usar barras de rejilla industrial.
• Cuando la rejilla está lista, debe soldarse a las paredes dentro de la tubería. Al mismo tiempo, es necesario asegurarse de que la costura de la tubería esté debajo de la plataforma, lo que permitirá aumentar la vida útil del producto.

• Las paredes de los extremos deben ser de chapa metálica. Exteriormente, debería ser un rectángulo redondeado. La altura de la pieza debe ser de 70 cm y el ancho - 60 cm.
• A continuación, en la fachada debe cortar dos rectángulos: estas serán las puertas del soplador y la cámara de combustión.
• Después de eso, la pared posterior se hace en forma de un rectángulo de 70 x 90 cm. La parte superior de la pared servirá como un tapón para el calentador, que se encuentra en el exterior.
• Entonces es necesario soldar la fachada y la pared posterior al tubo.
• Luego, en el centro de la tubería (exterior), es necesario soldar el tope delantero del calentador, que debe seguir los contornos de la tubería desde la parte inferior y los contornos de la pared posterior desde arriba.
• En la parte superior del cuerpo, se debe cortar un orificio con un tamaño de 15 x 15 cm. Se monta una chapa de horno de metal con un orificio para la chimenea encima. Además, el agujero debe desplazarse 10-15 cm hacia la fachada, lo que permite garantizar las condiciones de combustión completa del combustible.
• El campo de este está soldado al techo de la chimenea.
• Además, para aumentar las paredes de la estufa, las rejillas de 15-20 mm de altura están soldadas a sus tapones.
• El siguiente paso es instalar la puerta del cenicero y la cámara de combustión.
• En la parte posterior del producto debe haber un estante soldado para tanque de agua. El tamaño del estante depende del tamaño del tanque.

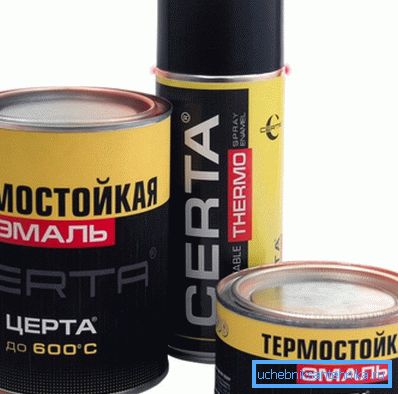

• Al final del trabajo, la estructura debe ser mecanizada con una muela para eliminar el óxido y la incrustación. Después de este procedimiento, el producto puede recubrirse con pintura de polímero resistente al calor y calentarse para hornear la pintura (el procedimiento se realiza fuera de la habitación).

Sugerencia Antes de comenzar a trabajar, es necesario asegurarse de que el tubo para la estufa de baño sea de alta calidad, es decir, No tiene signos de corrosión. La calidad del futuro producto depende de ello.

En este trabajo se completó la fabricación de estufas para un baño. Ahora puedes instalar el producto y operarlo.

Conclusión

Después de haber descubierto cómo hacer una estufa de baño a partir de una tubería, realmente no es difícil hacer frente a esta tarea. Además, el producto será seguro y con una eficiencia suficientemente alta. Lo único es realizar todos los pasos anteriores con cuidado, sin violar la tecnología (consulte también el artículo Escalera desde una tubería de perfil: cómo hacer una construcción ligera y sólida).

Desde el video en este artículo, puede obtener más información sobre este tema.
