¿cómo organizar el calentamiento de agua en el país por ti

24-07-2018
Calefacción

Como regla general, durante la construcción de casas de campo se instala una estufa de piedra para quemar madera. Sin embargo, a lo largo del tiempo, las casas están "cubiertas" de extensiones o simplemente resulta que el horno no es suficiente para calentar completamente la casa, por lo que es necesario instalar un circuito de agua. Por lo tanto, en este artículo veremos cómo en tales casos equipar el calentamiento de agua en el país con sus propias manos.

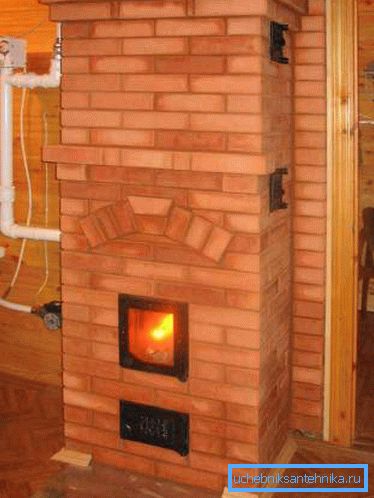

Horno en el país con caldera.

Información general

Para equipar el calentamiento de agua en el país, no es necesario adquirir una caldera, porque hay un horno que se diferencia de la caldera solo en ausencia de un intercambiador de calor. Por consiguiente, para disponer el calentamiento del agua solo es necesario agregar este elemento faltante.

Por supuesto, además de la estufa con calentamiento de agua, necesitará tuberías, radiadores y otros elementos de calefacción. En general, equipar un sistema de este tipo bajo el poder de cada maestro de casa, como veremos a continuación.

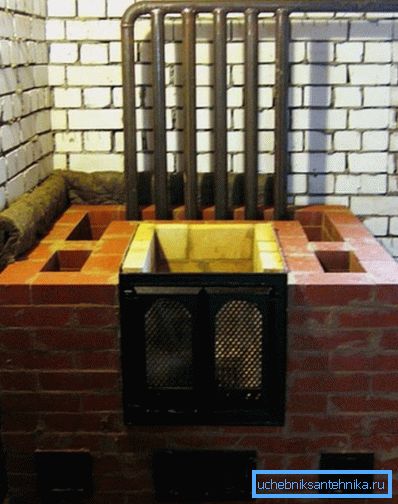

Instalación de intercambiador de calor.

Disposición de la calefacción

Intercambiador de calor

Es necesario comenzar a trabajar con el rendimiento del intercambiador de calor. Este dispositivo es una estructura metálica, soldada, generalmente de tubos.

Esta parte se instala en el horno o detrás del horno, al comienzo de la chimenea. La última opción es más preferible, ya que en este caso aumenta la eficiencia del horno para la casa de campo con calentamiento de agua.

La mayoría de las veces para la fabricación del intercambiador de calor utilizaba tuberías de acero negro ordinario, debido a su bajo costo. Sin embargo, el dispositivo será mucho más duradero si, para estos fines, se utilice acero inoxidable resistente al calor. Sin embargo, en este caso, el precio del producto aumentará significativamente.

En la foto - un intercambiador de pipas casero.

La forma y el tamaño del intercambiador de calor dependen del diseño del horno y, más precisamente, del horno. Puede ser un tanque en forma de g o incluso un tanque plano con un volumen de 20-30 litros, una bobina, un tanque cilíndrico, etc.

Lo único al diseñar esta parte es tener en cuenta los siguientes puntos:

  • Cuanto mayor sea la diferencia entre entrada y salida, mejor.
  • La eficiencia del calentamiento depende del área del intercambiador de calor: cuanto más grande es, más potencia, respectivamente.
  • El diseño debe diseñarse de modo que no impida la carga de combustible y no interfiera con el proceso de combustión.

Presta atencion Para instalar el intercambiador de calor, deberá desmontar parcialmente el horno. Realice esta operación con cuidado para evitar problemas durante el montaje.

Cabe señalar que los hornos de calefacción hechos correctamente para cabañas de verano con un circuito de agua son casi tan efectivos como las calderas de fábrica.

Sugerencia Como intercambiador de calor, puede utilizar una batería de hierro fundido. Es cierto que, para instalarlo, la cámara de combustión debe ser de un volumen suficientemente grande.

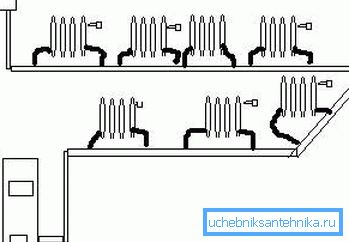

Esquema de conexión de un tubo de radiadores.

Arreglo del sistema

Después de instalar el intercambiador de calor, podemos asumir que la mitad del trabajo está terminado. Solo queda completar la instalación del propio sistema. Dado que la desconexión de la electricidad en áreas rurales no es infrecuente, pero incluso una regularidad, la mejor opción es un sistema gravitacional, es decir, Con circulación natural del portador de calor.

Sugerencia Las tuberías son las mejores para usar polipropileno, ya que son de bajo costo y durabilidad. Lo único para su instalación será un soldador especial, que se puede alquilar.

Antes de hacer la calefacción, debes preparar un proyecto. Para la circulación natural, se utiliza un circuito de un solo tubo. En este caso, las entradas y salidas de los radiadores están conectadas a una tubería, respectivamente, todas las baterías están conectadas en serie.

Tubos de polipropileno.

El calentamiento de agua de un tubo de la dacha implica la presencia de un tanque de refuerzo, que está conectado al intercambiador de calor y se encuentra lo más alto posible.

En general, dicho esquema es el siguiente:

  • Desde el circuito del tanque baja y pasa por todas las estancias de la estructura.. Además, la tubería debe tener una pendiente constante, que es necesaria para la circulación natural del refrigerante.
  • Los radiadores están conectados al circuito en los lugares marcados en el diagrama.. Es deseable que cada batería tenga un bypass y válvulas. Esto le permitirá ajustar el nivel de calefacción de los radiadores.
  • Después de haber caminado alrededor de la casa, el contorno regresa al horno y se conecta a la entrada del intercambiador de calor.

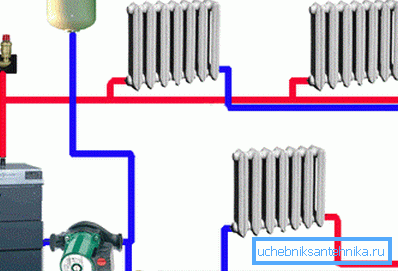

Diagrama del sistema de calefacción de dos tuberías.

Debe decirse que tal esquema no es efectivo en casas grandes, donde es más conveniente utilizar un sistema de dos tuberías. Sin embargo, en este caso, necesitará una bomba de circulación para proporcionar la presión necesaria. Además, el precio de dicho calentamiento será mayor, ya que requiere casi el doble de tuberías.

El significado de este esquema es que las entradas del radiador están conectadas a un tubo y la salida a otro. A este respecto se pueden realizar tanto secuencialmente como en paralelo. Esta solución permite un calentamiento uniforme de las baterías.

Sugerencia Si se agregan 40 partes de sal a 100 partes de agua que sirve como portador de calor, entonces su temperatura de congelación bajará a -20 grados.

Un elemento esencial del sistema de calefacción es el tanque de expansión, que está diseñado para compensar la expansión térmica del refrigerante en el sistema. Normalmente, este elemento se instala cerca de la bomba de circulación.

Aquí, de hecho, toda la instrucción sobre la disposición de calefacción en una casa de campo.

Conclusión

Organizar el calentamiento del agua para dar sus propias manos es bastante simple. Lo principal en este caso es hacer un intercambiador de calor adecuado y colocarlo correctamente. De lo contrario, el trabajo no difiere de la instalación de un sistema de calefacción convencional.

Desde el video en este artículo, puede obtener más información sobre este tema.
