Cómo instalar una bomba de circulación en el sistema.

Los propietarios de casas particulares a veces tienen problemas con la calefacción. El hecho es que en este momento hay dos principios de su instalación: auto-fluyente y forzado. El primero funciona debido a la diferencia de temperatura natural entre flujo y retorno. El agua caliente tiende a desplazar el frío, por lo que se mueve en una dirección determinada sin esfuerzo adicional. El segundo principio se basa en la aceleración forzada del movimiento del refrigerante mediante una bomba.

Cuando surgen problemas con un sistema de calentamiento por gravedad, las personas comienzan a pensar en cómo se pueden corregir estos problemas. ¿Por qué estamos hablando de un sistema de gravedad? Sí, porque la bomba ya está incluida en el sistema de calefacción forzada. Y si los radiadores empezaron a calentarse mal, entonces la bomba vieja debería cambiarse por una nueva. Entenderemos cómo instalar una bomba de circulación en el sistema de calefacción.

¿Por qué es necesario instalar

El departamento esta frio

Uno de los principales problemas del sistema de calefacción de flujo automático es el calentamiento débil de este último en una rama de radiadores o la mala circulación de refrigerante a través de él, y, como resultado, un calentamiento deficiente de todos los radiadores incluidos en el sistema. Para solucionar la situación se puede instalar en el sistema de calefacción de la bomba de circulación. La velocidad del movimiento del agua aumenta, la circulación mejora y es mejor calentar no solo las baterías de largo alcance.

Selección de bomba

Bombas de circulacion

Dado que la bomba de circulación debe empujar efectivamente el refrigerante de agua a través del sistema, su potencia no debe ser subestimada ni sobrestimada. Debería ser óptimo. Existen criterios muy específicos para su cálculo. Depende del rendimiento del calentador, el volumen y la longitud de la red de calefacción, el flujo de refrigerante. Todos los datos calculados necesarios se pueden obtener de la documentación de los instrumentos y radiadores, y el volumen de agua en las tuberías se calcula mediante fórmulas matemáticas (volumen del cilindro). El caudal de refrigerante es igual a la potencia de la caldera. Por ejemplo, la potencia del equipo del sistema de calefacción es de 30 kW, lo que significa que el caudal es el mismo, solo en litros por minuto. Para empujar el refrigerante a través de una tubería de diez metros, se requiere un cabezal de bombeo de 0.5 atm.

Cuando se determina la capacidad de la bomba, es necesario seleccionar el fabricante. En el mercado actual, los principales productores son China, Alemania, Polonia. Se diferencian en su calidad. Los más confiables y duraderos: Alemania, China y Polonia durarán de uno a tres años. Pero los precios difieren significativamente: una bomba alemana cuesta mucho más.

Instalacion

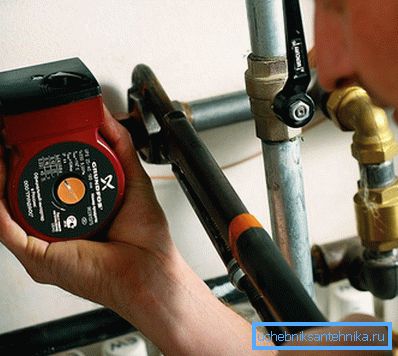

Instalación de una bomba de circulación.

Naturalmente, es esencial instalar una bomba de circulación en el sistema de tal manera que su trabajo obtenga el máximo beneficio. Con suficiente experiencia en poseer herramientas y una idea del trabajo que está realizando, puede hacerlo usted mismo. Para empezar, determinaremos el sitio de instalación. Aquí cada especialista tiene su propia posición clara.

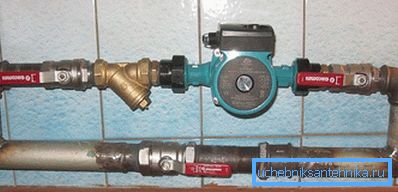

La bomba está instalada en la línea de retorno.

Algunos creen que la bomba debe permanecer después de la caldera en el flujo, otros, que antes de la caldera en la línea de retorno. Esto es solo una parte de la verdad. Desde el punto de vista de la física de los procesos que tienen lugar, es posible instalar la bomba tanto en el flujo como en el retorno, sin diferencia, pero solo en el caso del calentamiento forzado. Si los propietarios quieren asegurarse y dejar el sistema de calefacción gravitacional como una alternativa al forzado durante el tiempo en que las luces están apagadas, entonces la bomba de circulación se coloca solo en el suministro.

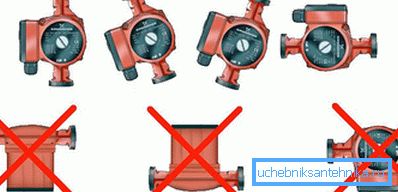

Un ejemplo de instalación correcta e incorrecta de una bomba de circulación.

Al instalar la bomba, debe saber cómo conectarla correctamente. Para hacer esto, debes seguir ciertas reglas:

  1. Dado que la mayoría de las bombas de circulación domésticas funcionan solo con un sistema de calefacción lleno de agua (simplemente se queman sin agua), deben instalarse horizontal o verticalmente, observando la dirección del movimiento del agua (indicada por la flecha en el cuerpo), el rotor debe colocarse horizontalmente. Si la bomba se encuentra en una posición diferente cuando hay fugas de agua, su parte eléctrica puede estar inundada, o habrá un nivel de agua insuficiente en el interior y el dispositivo se quemará.
  2. Para la comodidad del servicio del dispositivo, las válvulas se instalan delante y detrás de él, y la bomba está montada en conexiones plegables. Si es necesario, puede retirarse sin drenar el agua del sistema de calefacción. Antes de la bomba después de la válvula, se instala un filtro grueso para retrasar la escala, la arena y otros residuos insolubles (especialmente importante si los radiadores son viejos y las tuberías son metálicas). También es necesario llevar electricidad al sitio de instalación de la bomba.
  3. Si la bomba de circulación se instala mientras mantiene el sistema de calentamiento por gravedad, entonces debe instalarse en la línea de derivación. El esquema es el siguiente: las tuberías de derivación están soldadas a la tubería de suministro directo con un diámetro menor que la tubería principal. Entre los puntos de amarre, instalan una válvula o una válvula para la operación de calentamiento por gravedad (bypass). Si hay electricidad, la válvula en la tubería principal cierra la válvula y la bomba se abre, la bomba se enciende y el sistema se ve obligado a trabajar. Cuando se apaga la alimentación, las válvulas de la bomba se cierran, y en la tubería directa se abren, y el sistema funciona por gravedad. Si se instala una válvula, la transición a un sistema de gravedad se produce automáticamente.
  4. Antes de comenzar a instalar la bomba, es necesario enfriar y drenar el refrigerante. El nivel de descarga depende del sitio de instalación de la bomba.
  5. Primer arranque: llene el sistema con agua, desenrosque la tuerca exterior del rotor y use un destornillador para girar el eje varias veces para evitar que se pegue, apriete la tuerca y encienda la bomba en la red.

Ahora la casa esta calentita

Como puede ver, la instalación de la bomba de circulación en el sistema de calefacción no es tan difícil (a primera vista), pero una persona inexperta, incluso con instrucciones de instalación detalladas, puede cometer errores importantes. Es mejor confiar estos trabajos a un especialista, especialmente porque el costo de dicha mejora en la calidad de su sistema de calefacción es mucho más económico que reelaborarlo completamente con el reemplazo de tuberías y radiadores, incluso si paga no solo por los materiales y equipos, sino también por el trabajo.

El video

Este video muestra cómo ensamblar un sistema con una bomba de circulación para calefacción:

Este video trata sobre la instalación de una bomba de circulación en un sistema de calefacción:
