Cómo instalar un sistema de calefacción de dos tuberías.

El sistema de calefacción más utilizado es el agua. Con su ayuda, más del 67% de todas las instalaciones en nuestro país están climatizadas. Tiene varias variedades, entre las cuales la más popular es la de dos tubos. Hoy nos propusimos la tarea de explicar lo que constituye un sistema de calefacción de dos tuberías con circulación natural y una mecánica con más detalle para que usted obtenga el mayor conocimiento posible sobre la misma.

¿Cuál es el principio de funcionamiento?

En este caso, no habrá sorpresas, el sistema es un circuito cerrado a través del cual el refrigerante caliente circula desde el calentador a los radiadores. El mismo principio se observa en todas las otras estructuras donde el agua se utiliza para calefacción.

La única diferencia es el uso de dos ramificaciones de tubería simultáneamente:

• el primero transporta y distribuye refrigerante caliente;
• el segundo elimina el líquido enfriado de los radiadores y lo devuelve a la caldera.

Ventaja

Una opción alternativa es una construcción de una tubería más barata y simple, pero debido a las ventajas obvias de una tubería de dos tuberías, está perdiendo popularidad. Considérelos con más detalle:

De las deficiencias, generalmente se observa una doble longitud de tubería, lo que aumenta el gasto financiero en comparación con la opción de una tubería. Aunque en este caso no puede considerarse una propiedad negativa, ya que las tuberías se utilizan con un diámetro pequeño, las dimensiones de los sujetadores, válvulas, conexiones y accesorios también son pequeñas.

De hecho, los costos totales solo superan ligeramente el gasto en un sistema de calefacción de un solo tubo. Al mismo tiempo, obtendrá muchos más beneficios.

Especies

Los sistemas de calefacción generalmente se dividen en abierto y cerrado.

El criterio principal para esta separación es el tipo de tanque de expansión utilizado en el diseño.

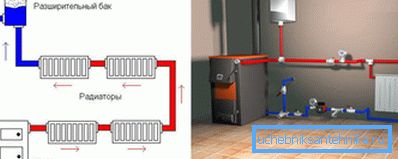

1. En la versión abierta, se coloca en la parte más alta del circuito, desde donde el refrigerante puede evaporarse libremente. En este caso, la presión interna del sistema será relativamente baja.

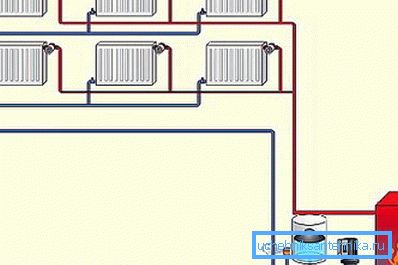

1. La versión estándar cerrada de doble tubo está equipada con un tanque de expansión tipo membrana, que permite que el fluido circule alrededor del circuito bajo presión forzada. Debido a que su evaporación está ausente, permite el uso de soluciones más prácticas, en forma de glicoles, como refrigerante además del agua. Los sistemas cerrados son considerados los más seguros y respetuosos con el medio ambiente.

Dependiendo de la ubicación de las tuberías que conectan todos los elementos de la estructura, podemos distinguir:

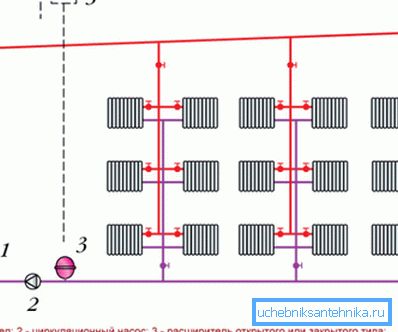

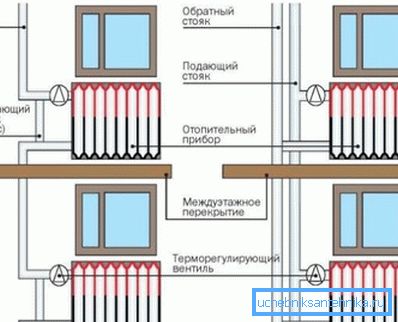

1. Sistema de calefacción vertical de dos tuberías cuando las baterías están conectadas a un elevador vertical. Aplíquelo en edificios de varios pisos, dándole la oportunidad de unir cada piso por separado. La principal ventaja del diseño es la ausencia de tapones de aire al usarlo. El precio del acuerdo será más alto que otras opciones.

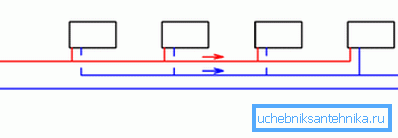

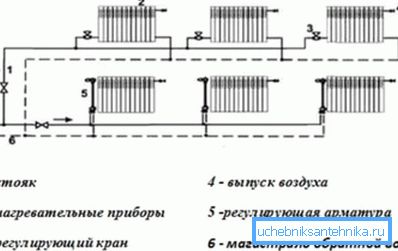

1. El sistema de calefacción horizontal de 2 tuberías se usa generalmente en edificios de un piso con un área grande. La conexión de los calentadores se realiza a una tubería horizontal. El aire acumulado se descarga con la grúa Mayevsky.

Consejo: en este caso, coloque mejor las bandas en el rellano o en el corredor.

Diseño

Aplicar dos diseños básicos:

1. La parte inferior, cuando la tubería que proviene de la caldera se coloca en la parte inferior del edificio, por ejemplo, en un espacio subterráneo, piso o sótano.. La posición inversa es aún más baja y, para obtener una circulación normal del refrigerante, la caldera se coloca en una posición más baja, de modo que todos los radiadores se colocan sobre ella.

Consejo: asegúrese de encender la línea de aire en el circuito, colocándolo en la parte superior. Con su ayuda, se eliminará el exceso de aire de la red.

1. La superior, cuando la carretera de distribución pasa por la parte superior de la estructura, y el tanque de expansión se monta en el punto más alto del circuito. Por lo general, se pasa la tubería a través del ático aislado, lo cual es inaceptable para los edificios con techo plano.

Consejo: se pueden usar dos opciones de cableado para sistemas de calefacción horizontal y vertical.

Calculo hidraulico

Debe realizarse antes del inicio del trabajo en la instalación de estructuras de calefacción, ya que para cada estructura será individual. El cálculo hidráulico de un sistema de calefacción horizontal de dos tuberías, así como uno vertical, se realiza generalmente de acuerdo con un esquema preliminar de "calado", que incluye todos los elementos.

Durante los cálculos, se identifica el anillo más cargado de la tubería, que se debe tomar como el objeto que se calcula y se divide en secciones condicionales.

Como resultado, el propietario recibirá:

• el valor de la posible pérdida de presión en el circuito;
• El diámetro más óptimo de tuberías.
• el área de radiadores necesaria para la calefacción, desde la cual es posible obtener una serie de dispositivos de calefacción.

El cálculo hidráulico de un sistema de calefacción horizontal de dos tuberías se realiza mediante varias técnicas.

A continuación te contamos sobre las más comunes:

1. Los cálculos se realizan teniendo en cuenta las características de los valores de resistencia y conductividad. Gracias a esto, es posible obtener datos reales sobre la temperatura de cada elemento del circuito de calefacción y el flujo exacto de agua.

1. Se realizan cálculos sobre la pérdida de presión específica. El resultado es una imagen física clara del proceso, que demuestra la distribución real de la resistencia en la tubería.

El cálculo hidráulico del sistema de calefacción de dos tuberías finalmente le permite conocer los parámetros exactos de la temperatura, así como el flujo de refrigerante en cualquier parte del circuito. Esta será la base para organizar un plan de calefacción del edificio.

Asamblea

La instalación de un sistema de calefacción de 2 tuberías comienza después de los cálculos, elaborando un diagrama de circuito preciso y la adquisición del equipo necesario.

A continuación se informará sobre el orden de su implementación:

1. Instalar una caldera de calefacción. La mejor opción es una habitación pequeña y separada, donde la ventilación esté bien equipada, que elimine los productos de combustión. Recomendamos revisar el piso y las paredes con materiales refractarios especialmente diseñados. Coloque la caldera lejos de las paredes, con un enfoque conveniente para el mantenimiento.

1. Asegure la bomba de circulación a la tubería y al distribuidor de distribución, si así lo establece el plan.

1. Ejecutar la tubería de la caldera a los radiadores. En las paredes, hacer pequeños agujeros, que luego se sellan con mortero de cemento. Las conexiones dependen de la composición del material del tubo.

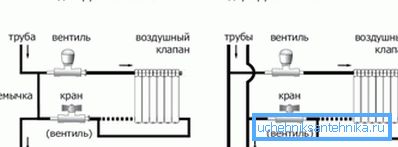

1. Conecte los radiadores. El circuito de calefacción de cada batería debe consistir en dos tuberías: la superior con la caliente, la inferior con el portador térmico enfriado. Instale los radiadores con sus propias manos debajo de las ventanas utilizando soportes especiales.

La distancia óptima desde:

• radiadores - 100 mm;
• piso - unos 120 mm;
• Muros - 20-50 mm.

Instale los accesorios de control y compuerta en la entrada y la salida. Los sensores térmicos te ayudarán a configurar fácilmente una temperatura agradable en la habitación.

1. Realice una verificación del sistema después de que se haya completado todo el trabajo.

Conclusión

De este artículo, aprendió lo que se usa ampliamente en la actualidad en un sistema de calefacción horizontal de dos tuberías, así como en una vertical, para crear una temperatura agradable en viviendas y edificios industriales. Gracias a sus innegables ventajas, se ha vuelto muy atractivo para los consumidores.

Más de 2/3 de los hogares y empresas lo eligieron para el arreglo de calefacción. Al planificarlo, es necesario realizar un cálculo hidráulico competente.

El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
