Cómo instalar radiadores de calefacción con sus propias

Al realizar la próxima renovación de apartamentos, muchos propietarios, tarde o temprano, deberán reemplazar total o parcialmente el sistema de calefacción, uno de los componentes más importantes de los cuales es un radiador de agua. Consiste en un conjunto de canales de agua que fluyen a través de los cuales circula el refrigerante caliente, lo que garantiza el proceso de intercambio de calor entre el agua caliente y el aire ambiente.

Durante la operación, los canales de flujo desde el interior se acumulan gradualmente con depósitos de sal y se obstruyen con partículas de óxido, por lo que de vez en cuando tales dispositivos requieren un reemplazo completo.

Características de instalación y conexión de radiadores.

En la actualidad, puede encontrar una gran cantidad de radiadores compactos y livianos que, de ser necesario, cualquier propietario de apartamento podrá reemplazar con sus propias manos utilizando el conjunto habitual de herramientas domésticas, sin recurrir a la ayuda de plomeros profesionales.

Como una guía clara, este artículo proporciona una instrucción ilustrada que detallará el proceso de auto-reemplazo de los radiadores de calefacción en un apartamento residencial.

Preparando el sitio de instalación

Antes de instalar los radiadores, cierre completamente el suministro de agua al sistema.

Si hay una válvula de cierre cerca de cada batería, esto se puede hacer directamente en el apartamento, y si no existe tal posibilidad, es necesario cerrar la válvula de cierre común de todo el elevador, que generalmente se encuentra en el sótano de un edificio residencial.

1. Asegurándose de que no haya presión en el sistema, es necesario desmontar las baterías viejas, después de lo cual cada tubería de entrada debe estar preparada para la instalación de válvulas de cierre;
2. Ensamble una batería nueva de la cantidad requerida de secciones y prepare los apoyos temporales para ella. Para saber cómo instalar radiadores en la pared debajo de la ventana, siga las recomendaciones a continuación;

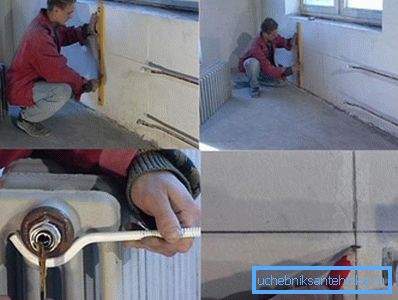

1. Mida la longitud total del nicho de subventana y trace una línea vertical estrictamente a lo largo del centro, luego encuentre el centro del eje longitudinal del radiador y colóquelo en posición opuesta a la línea dibujada;
2. En el nivel en la pared, dibuje una línea horizontal ubicada a una distancia de 60-120 mm desde la parte inferior del alféizar, que corresponderá al borde superior de la batería;
3. De acuerdo con las líneas dibujadas, instale el radiador en soportes temporales y lleve a cabo las marcas en la pared, indicando el lugar para fijar los soportes de montaje. Al mismo tiempo, es necesario asegurarse de que la distancia de la batería al piso sea de al menos 85-120 mm, y que la distancia a la pared sea de unos 35-50 mm.

Sugerencia Una vez que se cierra la válvula de cierre común, queda una cantidad suficiente de transferencia de calor en los pisos superiores del sistema de calefacción lleno, por lo que antes de desmontar la batería vieja, debe preparar recipientes vacíos adecuados para recoger el agua de drenaje.

Seleccione el tipo de conexión al sistema.

En los sistemas de calefacción residenciales modernos, se utilizan varios tipos de conexiones de baterías de agua, cada una de las cuales se usa según las condiciones específicas.

Para que cada propietario tenga una idea de cómo instalar correctamente los radiadores en su apartamento, a continuación se enumeran las tres opciones de conexión más utilizadas.

1. Conexión lateral unidireccional proporciona la mejor transferencia de calor, pero solo es adecuado para radiadores individuales, que consiste en no más de 12 secciones separadas. En este caso, el suministro de refrigerante está conectado a la entrada superior y la salida a la salida inferior en un lado de la batería;

1. Método de conexión diagonal o cruzada le permite conectar constantemente en una línea varios radiadores para calentar una habitación grande. En este caso, el agua caliente se introduce a través de la boquilla superior en un lado y la salida a través de la boquilla inferior en la parte posterior de la batería;
2. Método de conexión inferior le permite ocultar todas las comunicaciones debajo del zócalo o en el espacio subterráneo, sin embargo, esto reduce significativamente el radiador de transferencia de calor. En este esquema, el agua calentada entra en la boquilla inferior por un lado, y sale por la boquilla inferior en el otro lado de la batería.

Sugerencia Se recomienda instalar un termostato mecánico con un controlador de temperatura en la entrada de cada batería. A primera vista, el precio de este dispositivo puede parecer alto, pero su uso permite un uso más eficiente del calor y, por lo tanto, reduce los costos promedio anuales de calefacción.

Montaje e instalación de radiadores.

En muchas ferreterías, puede comprar una batería completa de un tipo y tamaño seleccionado, que ya está ensamblado a partir del número requerido de secciones y está completamente listo para la instalación, pero antes de instalar el radiador de calefacción y conectarlo a un sistema de agua, debe equiparlo con un conjunto de válvulas.

1. Dependiendo del diagrama de cableado elegido, gire los dos tapones (futorki) a las aberturas requeridas del radiador, que se utilizarán para conectar las conexiones de entrada y salida;
2. Envuelva el tercer tapón pasante (futorka) en el que se encuentra el orificio superior a lo largo del refrigerante superior, en el que necesita instalar una válvula Mayevsky necesaria para liberar el aire acumulado, y envuelva un tapón ciego en el orificio libre restante;
3. Instale una sola válvula de bola en las tuberías de suministro y retorno, y frente a ellas, con dos tees, monte el bypass con una válvula de bola de cierre que debe abrirse durante el apagado o el desmontaje de la batería;

1. De acuerdo con la marca realizada anteriormente, monte los soportes de cojinete en la pared, instale el radiador en ellos y fíjelo con la ayuda del accesorio estándar que se suministra en el kit;
2. Al montar los soportes por nivel, debe tenerse en cuenta que el borde de la batería en el que está instalada la válvula de ventilación de aire Mayevsky debe estar ligeramente elevado;

1. Conecte las válvulas de entrada y retorno con un conector "americano" con una brida y una tuerca de sombrerete al buje correspondiente en el radiador;
2. Asegurándose de que la conexión sea correcta y, finalmente, apretando todas las conexiones roscadas, debe abrir la llave de entrada en el tubo ascendente, así como las válvulas de bola en las tuberías, y llenar el sistema con refrigerante;
3. Si hay calefacción eléctrica o de gas autónoma, realice una prueba del sistema y déjelo funcionar durante un tiempo en condiciones máximas, luego revise cuidadosamente si hay fugas.

Sugerencia Al ensamblar todas las conexiones roscadas, es imperativo instalar juntas de goma o silicona, que se incluyen en el kit de instalación estándar para conectar los radiadores de agua, que se pueden comprar en cualquier ferretería.

Conclusión

La sustitución de baterías en apartamentos de edificios de gran altura se realiza mejor en el período primavera-verano, después del final de la temporada de calefacción. Dado que en este momento no hay presión de agua caliente en el sistema de calefacción, el riesgo de sufrir quemaduras se elimina por completo y la probabilidad de inundación de su apartamento y del apartamento vecino disminuye con el agua.

Revisando cuidadosamente el video adjunto en este artículo, puede obtener una guía visual para instalar y conectar los radiadores de agua domésticos.
