Cómo instalar la bomba en un sistema de calefacción de tipo

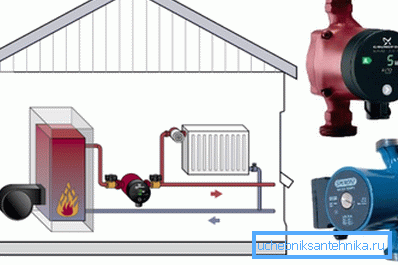

En el sistema de calentamiento forzado, la bomba permite que el refrigerante circule a través de tuberías, entregándolo con pérdidas mínimas al radiador más extremo. Esto le permite reducir los diámetros de las tuberías, así como también ocultarlas en una pared o en un piso, y ennoblecer el interior. Nuestra tarea hoy es decir dónde y cómo instalar la bomba de circulación correctamente para que distribuya uniformemente el refrigerante a través del sistema.

Circulación forzada

En contraste con lo natural, donde el refrigerante se mueve debido a razones físicas: el líquido caliente se reemplaza por el frío, en este caso, todo depende del movimiento del impulsor.

Consejo: si cuando enciende la bomba, la mayoría del circuito permanece frío y no se detectan los tapones de aire, no tiene sentido aumentar su capacidad. La mejor solución es reemplazarlo, ya que el dispositivo ya no puede crear la presión de fluido necesaria.

Ventaja:

• En el sistema se alinea la temperatura;
• se elimina la aparición de tapones de aire que evitan la libre circulación del refrigerante;
• Aumenta significativamente la longitud del circuito de calefacción.

¿Cómo elegir una bomba de circulación?

Para un apartamento normal, no tiene sentido adquirir un dispositivo potente, ya que la longitud de la tubería rara vez supera los 25 m. Sin embargo, su precio depende del fabricante y de los materiales con los que se fabricó.

Al seleccionar una unidad de circulación, necesita conocer solo algunos parámetros, entre los cuales la velocidad del refrigerante no es lo más importante. Por el contrario, debería moverse a un ritmo suave y relativamente lento. Además, cuanto más grande sea el dispositivo, más ruido hará, lo que no es muy agradable.

Consejo: para una casa grande y compleja, la mejor solución sería buscar la ayuda de profesionales que realizarán todos los cálculos en poco tiempo.

Para una casa de campo ordinaria, puede utilizar la siguiente tabla:

Según la tabla, hay una dependencia directa de la distribución del refrigerante en la tubería desde su diámetro. También se debe tener en cuenta que la velocidad estándar del fluido en el sistema de calefacción es de 1,5 m / s.

También debe considerar que el paso de refrigerante en un minuto es igual a la potencia de la caldera. Por ejemplo, si son 25 kW para una unidad de calefacción, significa que 25 litros deben pasar a través del líquido en un minuto.

Al elegir una bomba, no se debe olvidar que su potencia es proporcional a la longitud de la tubería. Por ejemplo, para un contorno de 100 m de largo, se necesita una presión de 6 m.

Tipos de dispositivos

Actualmente, se utilizan 2 tipos de bombas para la circulación de refrigerante:

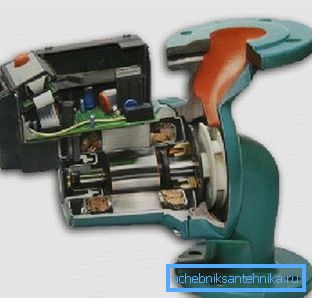

• "Húmedo": la parte de trabajo está en contacto con el refrigerante, por lo tanto, se utilizan en locales residenciales, ya que es casi silencioso;
• "Seco": el rotor no tiene contacto con el refrigerante, los dispositivos generalmente se utilizan en instalaciones no residenciales, ya que tienen un aumento del ruido en el trabajo.

Realice ambas versiones del dispositivo con materiales que no sean susceptibles a la corrosión:

• cuerpo - latón o bronce;
• Las demás piezas son de plástico, cerámica o acero inoxidable.

En los dispositivos "húmedos", prácticamente no hay atascos del dispositivo, ya que durante su movimiento el refrigerante lubrica sus partes.

Preparación para la instalación

A continuación se muestra una breve guía con recomendaciones:

1. Recomendamos comprar un producto con hilos desmontables, luego puede hacer su trabajo lo más fácil posible. De lo contrario, tendrá que recoger los adaptadores usted mismo.
2. Inmediatamente compre un filtro para tubería gruesa, válvula de retención, que hará el trabajo de una bomba de alta presión.
3. Necesitará otro bypass y válvulas del diámetro requerido.
4. No olvides las llaves de las nueces.

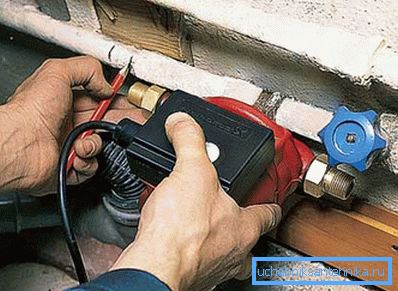

Elige un lugar para atar

1. Es deseable que haya acceso gratuito al dispositivo para su mantenimiento periódico.
2. Debe haber acceso a la electricidad cerca. De lo contrario, tendrá que tirar del cable de alimentación al punto de instalación del dispositivo.
3. Anteriormente recomendado para instalar una bomba en la línea de retorno, hoy su diseño le permite hacerlo en cualquier lugar.
4. Para aumentar la presión en el punto de succión, es mejor instalar el dispositivo en la tubería de suministro. Especialmente bien, si se encuentra cerca del lugar de entrada del sistema de calefacción del tanque de expansión. En este caso, se garantiza una alta temperatura.

Si el dispositivo se instala en un sistema de calefacción con un tanque de membrana, es mejor evitarlo con el tanque. Lo recomendamos lo más cerca posible del lugar de instalación del tanque de expansión.

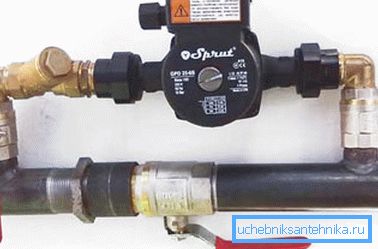

Consejo: si instalar una derivación con una bomba en el tubo de retorno dificultará el acceso a la bomba, es posible arreglar el suministro, pero se debe insertar una válvula de retención vertical de manera vertical.

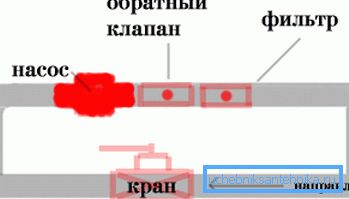

Reglas de instalación:

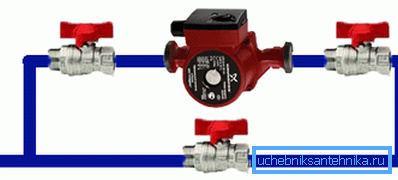

1. Asegure las válvulas de bola a los lados del dispositivo. Esto le permitirá desmontarlo rápidamente sin drenar el refrigerante del sistema.
2. Directamente en frente de la bomba debe cortarse en el filtro, lo que protege el equipo de la suciedad y las partículas que puedan estar en el refrigerante
3. En la parte superior del bypass es necesario instalar una válvula de ventilación automática o de tipo manual. Por lo tanto, puede deshacerse rápidamente del aire en el sistema, acumulado allí por varias razones.
4. La instalación de la bomba debe llevarse a cabo en la dirección del refrigerante, en el dispositivo hay una flecha correspondiente.

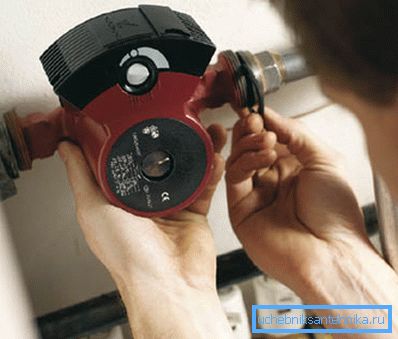

5. Las conexiones roscadas deben recubrirse con sellador, envolverse con una cinta de humo, y también instalar juntas entre las partes de acoplamiento para que no haya fugas en el sistema.

Consejo: la toma para la bomba debe estar conectada a tierra para garantizar la seguridad de su uso.

Proceso de instalación

1. Drene el refrigerante del sistema, si la instalación se realiza en la red existente. Para una nueva bomba, es mejor usar un nuevo refrigerante; al mismo tiempo, también puede vaciar las tuberías y los radiadores de una posible contaminación.
2. Instale válvulas y bombas como se especifica en las reglas anteriores..
3. Al final del ciclo de instalación, llene el sistema con refrigerante nuevo..

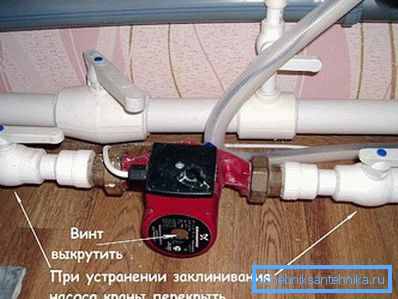

1. Antes de encender la bomba, desenrosque el tornillo central de la carcasa con un destornillador y descargue el exceso de aire del dispositivo; después de la aparición de agua, apriételo firmemente.

Conclusión

La instalación de una bomba de circulación en el sistema de calefacción le permite ahorrar combustible para producir un rápido calentamiento del refrigerante, lo que hace que la temperatura de la habitación sea cómoda durante un breve período.

El trabajo es simple, fácil de hacer a mano, pero requiere el cumplimiento de ciertas reglas. Solo tendrá que elegir el dispositivo adecuado para proporcionar calor a la casa. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
