Cómo hacer una calefacción eléctrica casa de campo:

03-06-2018
Calefacción

Para poder montar la calefacción eléctrica de una casa de campo, necesita, en primer lugar, establecer una fuente de alimentación ininterrumpida, donde el voltaje siempre será de al menos 210-230V. Si estamos hablando de un circuito de agua como radiadores o un sistema de calefacción por suelo radiante, aquí ya es necesario proporcionar un suministro de agua a presión para el suministro oportuno de agua al sistema.

Sistema de calefacción eléctrica en el hogar.

Pero esto también suele requerir la conexión de una bomba eléctrica. En pocas palabras, ciertas condiciones son necesarias y nosotros (teniendo en cuenta el hecho de que existen) le informaremos sobre el calentamiento de Galen, sobre su conexión y funcionamiento, y también mostraremos un video clip sobre este tema.

Galen

Que es

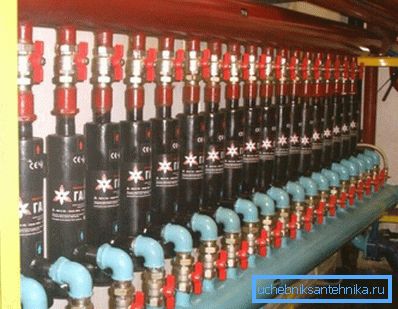

Conexión de sistema paralelo

Cabe destacar que la caldera en sí misma no calienta el agua aquí, como sucede, por ejemplo, con una caldera; la temperatura del líquido aumenta aquí debido a los electrodos polares (la instrucción requiere conexión a tierra: PUE y GOST 12.1.030-81). Sin embargo, la energía eléctrica viene aquí de la misma manera, así como al elemento de calefacción.

Solo en este caso, la red se cierra no a través del serpentín de calentamiento, sino a través del líquido, es decir, la fuente de calentamiento en Galanu es el agua en sí. Este método de calentamiento es más efectivo que el elemento de calentamiento: su eficiencia se obtiene por encima del 20%.

Si se observa el proceso desde un punto de vista químico, se puede observar que el calentamiento no se realiza por electrólisis, sino por ionización. Si se expresa más claramente, podemos decir que la frecuencia actual en nuestra red es de 50 Hz, por lo tanto, la polaridad de los electrodos cambiará 50 veces por segundo.

Dichas gotas con la misma frecuencia dirigen los iones a uno u otro: el movimiento crea energía que, a su vez, eleva la temperatura del agua.

Cabe destacar que la fuga de fluido en una caldera de este tipo prácticamente no afecta la seguridad: si el tanque se daña y el agua fluye hacia afuera, entonces no hay conductor para cerrar el circuito, por lo tanto, el sistema se apaga automáticamente. Este patrón físico elimina la posibilidad de un sistema contra incendios.

Recomendación El líquido Argus-Galan se utiliza como portador de calor; el uso de líquidos en el sistema que no está previsto por Galan, incluso si son anticongelantes para los sistemas de calefacción, la garantía queda anulada. Además, las calderas de calefacción eléctrica para una casa de este tipo no deben conectarse a la automatización, lo cual no es recomendado por el fabricante.

Parámetros Uso óptimo de las calderas.
Corazón 2 Corazón 3 Corazón 5 Corazón 6 Géiser 9 Géiser 15 Volcán 25
Dimensiones de la habitación (m3) 80 120 200 250 340 550 850
Consumo de potencia nominal (kW) 2 3 5 6 9 15 25
Tensión nominal (V) 220 220 220 220 380 380 380
El consumo medio de energía con suficiente aislamiento de la habitación (kW / h) 0.5 0.75 1.25 1.5 2.5 4 6,6
Intensidad máxima de corriente de cada fase (A) 9.1 13.7 22.7 27.3 13.7 22.7 37.5
Corriente nominal para automatización en versión electromecánica (A) 10 16 25 32 3 a 16 3 a 25 3 a 40
Sección de alambre de cobre (mm2) 220V 4 4 4 6 - - -
380V - - - - 4 4 6
La cantidad recomendada de refrigerante en el sistema de calefacción (l) 20 - 40 25-50 30 - 60 35 - 70 50 - 100 100 - 200 150 - 300
Diámetro interno (DN) de las boquillas en la entrada y la salida de la caldera (mm) 25 25 25 25 32 32 32
Longitud de la unidad (mm) 250 275 320 335 360 410 460
Peso unitario (kg) 0.85 0.9 1.05 1.1 5.0 5.3 5.7

Tabla de posible selección de calderas por parámetros.

Advertencia Actualmente, los sistemas de calefacción eléctrica para los hogares de la compañía Galan están siendo modificados constantemente. Por lo tanto, en la tabla anterior, puede haber desviaciones menores de los parámetros de los modelos más recientes.

Asamblea

En la foto - un diagrama de la conexión estándar de calderas eléctricas.

Los números significan lo siguiente:

  1. Caldera eléctrica (calentador o electrodo).
  2. Tipo de válvula de bola.
  3. Bomba de circulacion
  4. Filtro
  5. Válvula para el descenso.
  6. Capacidad de expansión.
  7. Control automático.
  8. Grupo de protección
  • Si desea instalar cualquier sistema Galan con sus propias manos, significa que tendrá un circuito de doble tubo (suministro y retorno) de tipo cerrado. Además, la instalación de calderas de electrodos se puede hacer solo en una posición vertical y solo por encima de los radiadores de calefacción, como se muestra en el diagrama superior. Además, el diámetro de la unidad de caldera y la sección transversal del tubo ascendente deben corresponder a una pulgada y un cuarto o 32 mm.
Esquema de cableado paralelo o modular
  • En los casos en que se realice una conexión modular o paralela de calderas, la sección transversal de la columna ascendente se debe calcular individualmente, para cada caso individual, dependiendo del número de módulos utilizados.. En cualquier caso, las tuberías o tumbonas principales deben tener un diámetro de 25 mm, y las curvas de los radiadores deben ser de 20 mm (es decir, la sección externa de polipropileno).

Nota Los primeros tubos de suministro de 1200 mm no deben estar galvanizados, deben tener un diámetro de 32 mm y también deben tener una disposición vertical. Esta combinación aumenta la zona de ionización, que a su vez aumenta la eficiencia de la caldera.

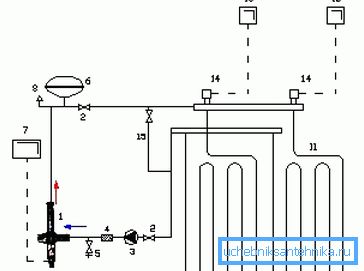

Diagrama de conexión de calderas de electrodos para calefacción de suelo.

Explicaciones:

  1. Caldera eléctrica para calefacción (calefacción o electrodo).
  2. Tipo de válvula de bola.
  3. Bomba de circulacion
  4. Filtro
  5. Válvula para el descenso.
  6. Capacidad de expansión.
  7. Control automático.
  8. Grupo de protección
  9. -
  10. -
  11. Circuito de calentamiento de agua.
  12. Control automático al contorno.
  13. Termostato
  14. Bypass con válvula de retención y termostato.
  • Además, el calentamiento eléctrico de una casa de madera (ladrillo, bloque) se puede llevar a cabo con la ayuda de un sistema de suelo calentado por agua, donde el refrigerante se calentará con las mismas calderas de electrodos. El esquema de conexión sigue siendo el mismo que con la unidad TENOV, pero el costo operativo se reducirá significativamente debido al aumento de la eficiencia.

Conclusión

Se puede decir con confianza de que el electrocontenedor de una casa de campo con sistemas de Galan está ganando popularidad rápidamente, a pesar del hecho de que, en cierta medida, esto todavía es un know-how. Y esto no es sorprendente, ya que todas las cosas buenas son absorbidas muy rápidamente por el mercado de consumo.
