Cómo hacer tú mismo una caldera de combustible sólido: guía

Si desea saber cómo hacer calderas de calefacción para combustible sólido con sus propias manos, entonces se dirigió a la dirección correcta y, aunque no consideraremos todas las opciones posibles, comprenderá la esencia de dicha instalación. Por supuesto, no podemos garantizarle una eficiencia inusualmente alta, pero con el ajuste adecuado de los amortiguadores de suministro de oxígeno y el ajuste del empuje, definitivamente puede obtener un 65% para el circuito de calefacción.

Los materiales, ensamblajes y ensamblaje de este dispositivo se presentarán paso a paso a continuación, y además, puede ver un video temático.

Caldera de combustible sólido

Nota Este equipo tiene mucho en común con la estufa familiar para la mayoría de los lectores, pero al mismo tiempo, las diferencias, en cuyo principio emite calor, lo convierten en un dispositivo completamente diferente.

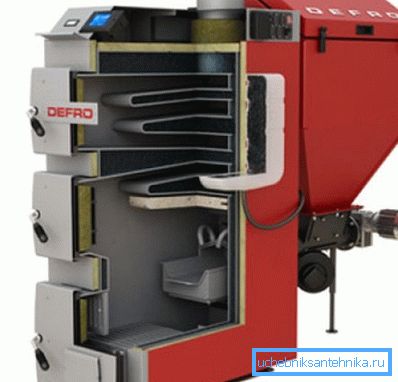

Los principales componentes de la estructura.

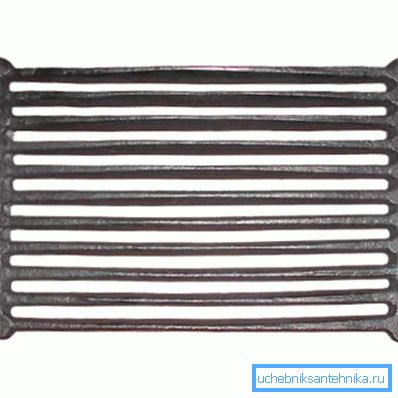

• La lista de elementos principales incluye la cámara de combustible, donde, de hecho, se quema el combustible sólido.. Esta cámara está necesariamente equipada con una rejilla a través de la cual se suministra oxígeno que es necesario para el proceso de combustión.
• También necesitamos un intercambiador de calor tubular u otro tanque de agua hecho de acero resistente al calor o de hierro fundido. - Este elemento a menudo se llama la chaqueta de agua.
• Se necesita un sistema de válvula de mariposa para ajustar el flujo de aire fresco y cerrar los canales de tracción después de la atenuación. - En un horno convencional, estas funciones se realizan por la puerta del soplador y la puerta (vista).
• Bueno, y, por supuesto, la chimenea, que es necesaria para la eliminación de productos de combustión (humo) y para crear empuje en el compartimiento de combustible.
• Todos estos nudos consisten en la caja de acero.

Nota Para garantizar un calentamiento uniforme de la habitación incluso durante la atenuación del combustible, las instrucciones recomiendan instalar un acumulador de calor sobre la caldera. Es una capacidad de diseño de acero, donde el calor se concentra durante la actividad de la unidad.

Además, un tanque de acero inoxidable para agua caliente está equipado sobre el acumulador de calor. Este nodo no es obligatorio, pero al hacerlo, proporciona un segundo circuito, es decir, la caldera es de doble circuito.

Materiales y herramientas

• Para armar una caldera de calefacción con combustible sólido con nuestras propias manos, necesitaremos ciertas herramientas y, por supuesto, materiales, entre los cuales, en primer lugar, la chapa de acero se puede llamar de al menos 5 mm de espesor.
• También necesitamos una esquina de metal, tuberías de acero y acero (preferiblemente sin costura) y una rejilla de hierro.
• La caja de fuego y el cenicero necesitarán puertas, así como faldones de horno de estrangulamiento, una hoja de acero inoxidable para un acumulador de calor y un tanque para agua caliente, arena de río (cantera) (tamizada).

• Desde las herramientas, por supuesto, no puede prescindir del gas y, preferiblemente, la soldadura eléctrica, que se puede conectar en el hogar.
• En la amoladora, es decir, amoladoras con discos para cortar metal.
• Además, necesitará un taladro eléctrico con un juego completo de taladros, alicates, nivel de construcción, esquina de medición de acero y cinta métrica métrica con una regla.

Asamblea

El lugar más cargado está representado técnicamente por la cámara de combustión, donde la temperatura del aire durante la combustión del carbón puede alcanzar los 1000ºC. Pero esta es la base de toda la estructura.

Por lo tanto, si no puede encontrar una lámina de acero resistente al calor en cualquier lugar, es mejor que doble esta cámara. Es decir, se hacen las paredes inferior, superior, posterior y laterales en dos capas: primero ensambla el cubo y luego lo enfunda con otra capa, tratando de ajustar todas las dimensiones con la mayor precisión posible.

Para la comodidad de dicho trabajo, es mejor usar una mesa de trabajo de metal o simplemente cualquier mesa en la que pueda cortar y cocinar hojas de metal.

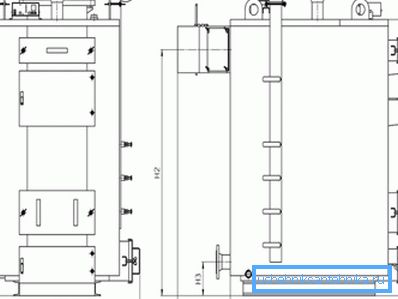

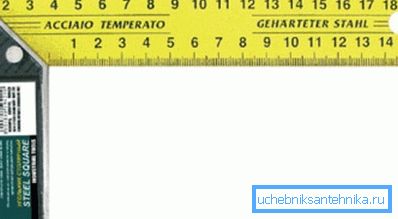

Si observa detenidamente el dibujo, verá las designaciones de los parámetros, que se dan en milímetros. Los transfieres a una lámina de acero con un ángulo de medición y una regla de acero.

Cuando corte el metal, no olvide que el disco recortado puede tener un grosor de 1,0 a 1,8 mm (según la marca), por lo tanto, para mantener las dimensiones exactas, no corte a lo largo de la línea, sino cerca de ella, pero De modo que después del corte no era visible.

Es mejor pedir el montaje del intercambiador de calor, especialmente del sistema de tubos interconectados, a profesionales, para que luego no surjan circunstancias de fuerza mayor en forma de fugas. También puede pedirles un tanque de acero inoxidable para la acumulación de calor y ACS.

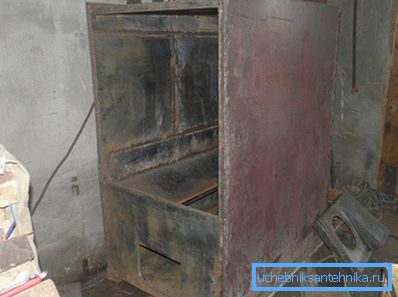

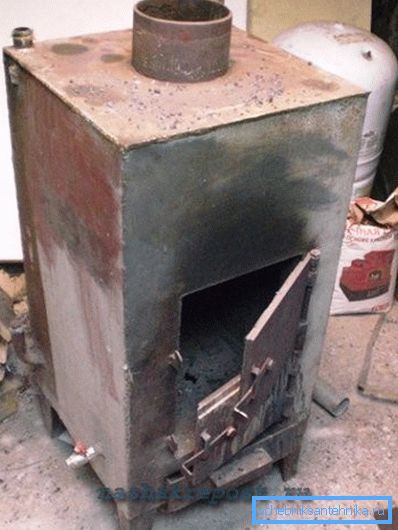

Como usted entiende, dicha estructura tendrá una masa suficientemente grande, de modo que las calderas de combustible sólido con sus propias manos se recolectarán mejor en el lugar de su instalación, de modo que no haya necesidad de transporte. Debajo de la base de la unidad se debe verter una base de concreto (si no hay) o hacerla de ladrillos de fuego.

La rejilla se coloca sobre las guías y luego se monta el intercambiador de calor. Las costillas están soldadas a la cámara de combustible. Después de eso, solo queda enfundar la estructura con láminas de metal (paredes y parte superior), y entre las paredes vertemos la arena artificial que retendrá y acumulará calor.

Conclusión

Aunque no logrará eficiencia, como una caldera ensamblada en fábrica, su precio será varios órdenes de magnitud más bajo, incluso cuando algunos nudos son hechos por artesanos de terceros. No se preocupe, en el ensamblaje de una unidad de este tipo no hay dificultades insuperables, ¡éxito para usted!
