Cómo hacer calentamiento de vapor en una casa usando un

Al elegir un sistema de calefacción, se recomienda detenerse en aquel para el que el combustible es abundante en esta área. Dado que el gas aún no ha llegado a lugares remotos, muchos intentan instalar dispositivos de calefacción que utilizan combustibles sólidos o líquidos. Nuestra tarea hoy es explicar cómo calentar con vapor con sus propias manos utilizando un intercambiador de calor instalado en un horno de ladrillos.

El transportador de calor en dicho sistema será agua o vapor. Hoy estamos interesados ​​en la segunda opción, aunque estos dos sistemas a menudo se confunden entre sí. Tienen diferencias y son bastante graves, por lo tanto, en los edificios residenciales se permite usar solo el circuito de agua. Esto se debe a la operación insegura del calentamiento con vapor, cuando es necesario calentar el líquido a una temperatura superior a 100 ° C.

Al mismo tiempo, su precio es más bajo que el del agua y las medidas de protección modernas ayudan a evitar consecuencias catastróficas. Sin embargo, la instalación de calentamiento por vapor, por ejemplo, desde un horno de ladrillos requiere mucho tiempo y esfuerzo. A continuación aprendemos sobre esto con más detalle.

Principio de funcionamiento

Ahora considera la diferencia entre los dos sistemas, para que no estés confundido. También se informará sobre las ventajas y desventajas de un sistema de calefacción de espacios de este tipo.

Consideremos con más detalle qué es el calentamiento por vapor:

1. En un tanque, el agua se lleva a ebullición, que gradualmente se convierte en vapor.
2. Luego pasa por la tubería hacia los radiadores, que le dan calor a la habitación.
3. En las baterías, el fluido de transferencia de calor se condensa.
4. El agua resultante fluye hacia el tanque de expansión y entra nuevamente al intercambiador de calor.

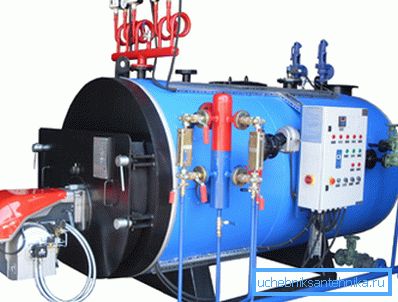

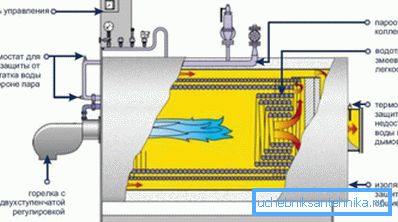

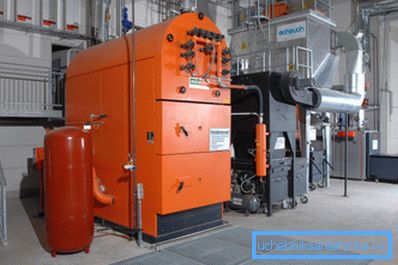

Consejo: el generador para calentar con vapor puede servir como caldera, trabajando con aceite residual. Tales sistemas a menudo se instalan en cuartos de servicios públicos y en el garaje.

Tenga en cuenta que no es deseable usar un horno de ladrillos con un generador de vapor para cocinar, ya que no se puede usar en el verano. Es mejor proponer una alternativa en este momento. Tampoco debe utilizarse para tuberías de plástico, no está diseñado para tales condiciones de temperatura.

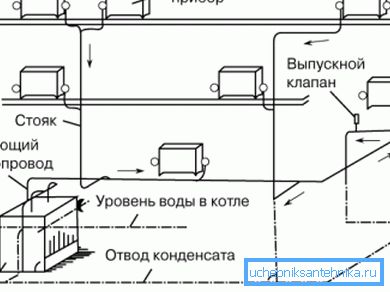

Patrones de montaje

A continuación consideramos las opciones más utilizadas:

1. Aplicar el sistema de circulación natural y mecánica del refrigerante.. En el primer caso, el intercambiador de calor debe colocarse por debajo del nivel de todos los tubos y radiadores en ángulo. En el segundo, se requiere la instalación de una bomba, lo que garantiza el movimiento ininterrumpido del intercambiador de calor.
2. El sistema de calefacción de una tubería en funcionamiento utiliza el principio de conexión en serie de los radiadores cuando el refrigerante se desplaza a través de la tubería, pasando de un registro a otro. Como resultado, el primero es el más caliente, al mismo tiempo, el último, casi enfriado. Recomendamos utilizar este esquema para habitaciones pequeñas de hasta 80 m2.

1. El sistema de dos tuberías es muy adecuado para casas grandes, en particular, casas de dos pisos. En este caso, los radiadores se conectan en paralelo, utilizando tuberías de suministro y condensación. El refrigerante en este esquema se suministra a todas las baterías con la misma temperatura, por lo que no tiene tiempo para enfriarse.

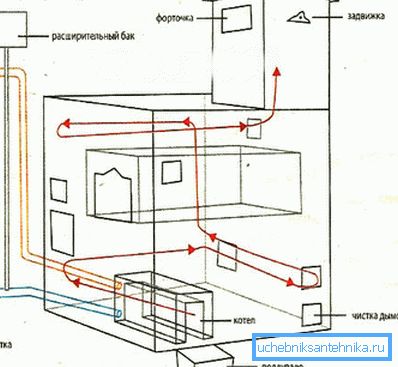

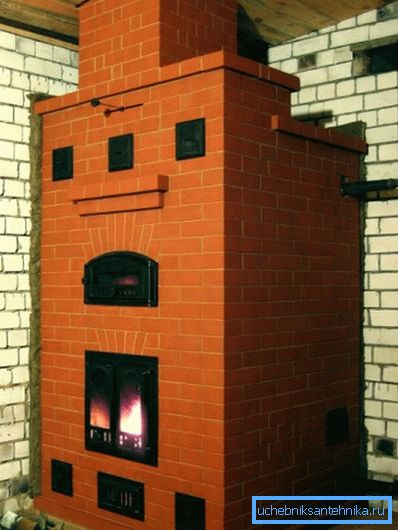

Dispositivo independiente de calentamiento de vapor de un horno de ladrillos.

Preparar equipos y materiales:

• proporcionar radiadores debajo de cada ventana;
• intercambiador de calor - generador de vapor o caldera de tubo de agua;

• Tuberías para vapor y condensado. Es aconsejable utilizar acero galvanizado o cobre;
• Conectores, codos, abrazaderas de tuberías, válvulas - válvulas para alivio de aire, válvulas;
• soportes de batería;
• cerradura hidráulica para secado de líneas de vapor;
• unidad de reducción y enfriamiento;

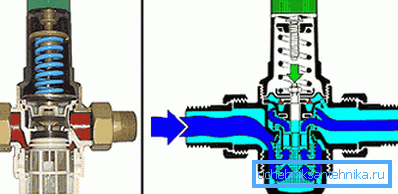

• para reducir la presión en el sistema - válvula reductora de presión;
• maquina de soldar
• bomba
• Tanque de recogida de condensados.

Consejo: recomendamos alquilar equipos caros.

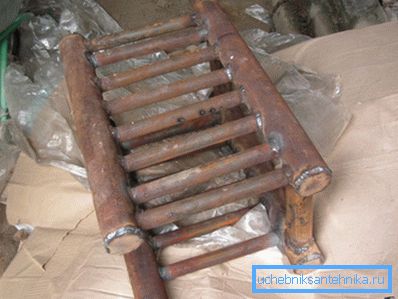

Puede hacerlo usted mismo o pedir el intercambiador de calor para un horno de ladrillos:

1. Prepare tubos de metal con un espesor de pared de 2,5 mm, así como una máquina de soldadura.
2. Conéctelos en forma de bobina, mientras controla la calidad de las soldaduras. Cálculo aproximado: 1 m2 de la superficie de la bobina puede dar hasta 9 kW.
3. Compruebe si hay fugas después de la fabricación. No recomendamos el uso de agua, ya que las inclusiones de escoria se caerán a alta presión y aparecerán fístulas.

Es mejor usar un método llamado "queroseno sobre tiza". En este caso, circule todas las soldaduras con tiza y vierta queroseno dentro de la estructura. Mel se oscurecerá incluso en el caso del poro más pequeño, ya que el keroseno se filtrará en él.

Proceso

A continuación hay una guía que te ayudará a entenderlo:

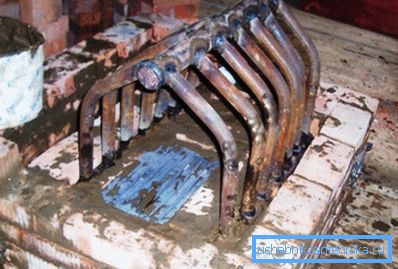

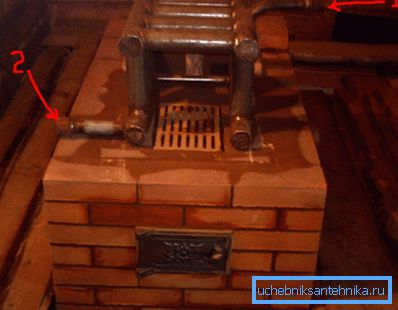

1. Instale el intercambiador de calor en el horno de horno durante la fase de colocación.
2. De acuerdo con el esquema pre-dibujado bajo las ventanas monte las baterías. Instalando en cada grifo para la liberación de aire.
3. Conecte las tuberías de suministro y retorno a ellos.

Consejo: cuando la circulación natural proporciona una pequeña pendiente a una velocidad de 3 mm por 1 m.

1. Instale válvulas de seguridad frente a cada registro por razones de seguridad, así como una válvula frente a todo el sistema.
2. Coloque una válvula reductora de presión y un equipo de refrigeración al comienzo de la tubería.
3. Al final de la tubería, coloque un tanque de condensado que debe drenar hacia el intercambiador de calor en una pendiente.

Consejo: no lo utilice para tal fin, ya que está diseñado para temperaturas de hasta 85 ° C.

1. Si se proporciona una bomba de circulación, instálela frente al horno en el tubo de retorno.

Recomendaciones de especialistas:

1. Si un horno de ladrillos está equipado con un intercambiador de calor, se forma más hollín en la chimenea que sin él, por lo que debe limpiarse más a menudo.
2. Con la circulación natural del refrigerante, el horno debe colocarse en el sótano, luego el condensado fluirá libremente hacia el punto más bajo.
3. Instale siempre la válvula; esto evitará un posible accidente y el sistema en sí será más seguro.

1. Tenga en cuenta que si utiliza un sistema forzado con una bomba eléctrica, en caso de un apagón, será muy difícil detener el funcionamiento del horno.
2. En una casa de madera, la calefacción con vapor se establece de la misma manera que en una casa de ladrillo. Solo necesita cumplir con los requisitos de seguridad contra incendios, protegiendo la madera contra el sobrecalentamiento.

Conclusión

A partir del artículo, aprendió a hacer calentamiento de vapor, así como el hecho de que su uso en una casa privada residencial es más barato que el agua, aunque es más peligroso de usar. Por lo tanto, es necesario seguir estrictamente las instrucciones y proporcionar al sistema un equipo especial que aumentará su seguridad.

Puede solicitar un intercambiador de calor a especialistas o hacerlo usted mismo. La instalación y conexión de los radiadores no es difícil. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
