Cómo hacer calefacción por suelo radiante por ti mismo.

Las soluciones tecnológicas modernas permiten encontrar formas fundamentalmente nuevas de calentar locales residenciales. Hasta hace poco, los sistemas de calefacción de caldera centralizados o individuales se consideraban generalmente accesibles. La innovación técnica y un reemplazo digno de los métodos tradicionales de calentar hogares fue el surgimiento de métodos de calefacción innovadores que utilizan el piso como una superficie de acumulación de calor y de radiación térmica. Tal es la tecnología de calefacción por suelo radiante infrarrojo. Te diremos cómo hacer una calefacción por infrarrojos con tus propias manos.

Características especiales

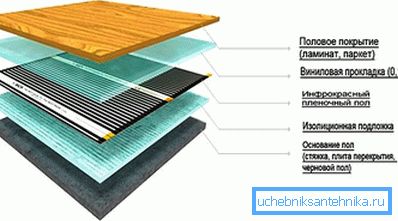

Torta de calentamiento

Primero vino la construcción de pisos de agua y, después de un tiempo, cables eléctricos y varillas de pisos cálidos. Y, relativamente recientemente, hubo un desarrollo de alta tecnología de IPO - calentador de película infrarrojo. La calefacción de pisos, paredes o techos de este diseño tiene varias ventajas:

  • Bajo en comparación con otros métodos de calentamiento, el consumo de energía es de 15–55 W / h por 1m ?, debido a la alta conductividad térmica del material de carbono utilizado en la construcción, el uso de un controlador de temperatura para crear un modo de temperatura cómodo y un funcionamiento silencioso.
  • Alta fiabilidad debido a la conexión en paralelo de elementos del circuito eléctrico. Cuando una sección de calentamiento se quema, el resto continúa funcionando correctamente.
  • Puede cubrir la estructura de la película con casi cualquier material: laminado, parquet de madera, alfombra, panel de yeso o compuesto.
  • Fácil instalación en una superficie lisa, que puede realizar cualquier artesano que no tenga habilidades profesionales especiales. La ausencia de cortes, la colocación de sisas y ranuras no requiere el uso de una herramienta especial: perforadores y persianas de pared.

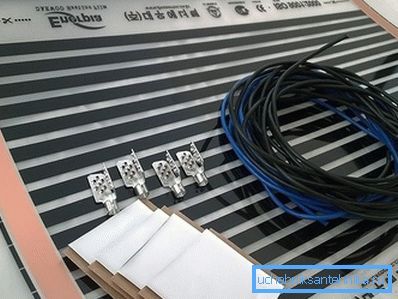

Material de salida a bolsa

Material de salida a bolsa

Se utiliza una película térmica con un espesor de 0.2 a 0.4 mm para colocar la capa de calentamiento. Se vende en rollos de 50 a 100 cm de ancho y hasta 50 m de largo.

El corte de la película en esteras se puede hacer usando líneas de corte especiales aplicadas a la superficie, la designación es clara para todos, por lo que al cortar, es difícil confundirlas con las tiras de calentamiento que están estrictamente prohibidas para cortar.

La película consiste en elementos calefactores: tiras de 1,5 cm de ancho conectadas por neumáticos de cobre plateados. Dentro de cada elemento de calentamiento hay una pasta de carbono carbonosa basada en grafito que, durante el paso de la corriente eléctrica, emite radiación infrarroja. El espectro de radiación está fuera del rango visible del ojo humano. La capa del emisor está laminada de manera confiable en ambos lados con capas densas de polímero incombustible con un punto de fusión de 130 °. Transmite luz ultravioleta y protege de forma fiable contra la humedad, averías mecánicas o circuitos eléctricos. El área del recubrimiento de película comprado se selecciona sobre la base de:

  • No menos del 70–80% del área de la habitación para la calefacción principal.
  • 30–40% del área para calefacción o calefacción de reserva.

Instalación por fases e instalación del sistema de calefacción.

Instalación por fases e instalación del sistema de calefacción.

La colocación se realiza sobre una base uniforme. Para nivelar, se utilizan pisos autonivelantes, el tamaño permitido de irregularidades es de ± 3 mm, el nivel se usa para las mediciones. Es posible nivelar con el método de un faro de cemento y arena, después de lo cual la superficie debe limpiarse de suciedad y polvo.

A continuación, debe colocar una capa impermeable de materiales especiales o películas de plástico con un grosor de 50 micrones.

Para minimizar las pérdidas de calor, es necesario instalar aislamiento térmico de un sustrato metalizado metalizado, espuma de polietileno laminado o película de polipropileno. Se ajusta al lado reflectante hacia arriba. El grosor de la capa con capa de lámina reflectante debe ser de 3-5 mm.

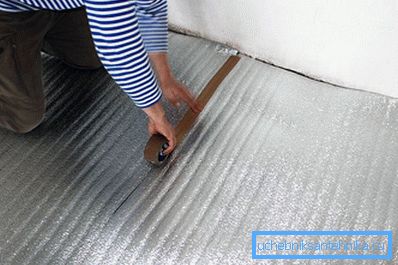

Sustrato debajo del suelo caliente.

Se utiliza un corcho técnico sin revestimiento si los pisos están cubiertos con baldosas de cerámica.

Luego, corte la IPO con tijeras en esteras de la longitud requerida de acuerdo con un dibujo precompilado, teniendo en cuenta que la distancia desde cada pared debe ser de aproximadamente 20 cm. Las tiras deben dirigirse hacia la pared con un zócalo desde el que se suministra la alimentación. A lo largo de esta pared, para ahorrar, se hacen puentes eléctricos y también se instala un sensor de temperatura.

No permita que caigan herramientas sobre la película. Para no dañar la salida a bolsa, es mejor no atacar las esteras.

Luego es necesario asegurar las uniones con cinta adhesiva, y los lugares de las barras de distribución de cobre están aislados con tiras de betún que se incluyen en el paquete del producto.

Montaje de película IR

Las alfombrillas de la red eléctrica están conectadas en paralelo por cables eléctricos: puentes con clips en los extremos. El aislamiento se retira de los cables, el vástago del terminal se coloca y se sujeta y se engarza. Es necesario colocar correctamente la abrazadera con el cable en los contactos de las alfombrillas. Un lado de la abrazadera debe ir dentro de la OPI, el otro debe estar en el bus de cobre afuera. La pinza se presiona en ambos lados con unos alicates. Los lugares de contacto están aislados por masilla bituminosa.

El diámetro de los cables utilizados se calcula en función del consumo de energía de las celdas conectadas en paralelo. Para ello, la potencia nominal declarada de IPO por 1 m.2 multiplicado por el cuadrado. Como resultado, obtenemos la potencia total, que se divide por la tensión de red I = P / U. Para tablas especiales, determinamos el diámetro de la sección transversal del puente en la magnitud de la intensidad de corriente. Del mismo modo, se selecciona el diámetro del cable de alimentación. Por ejemplo, para conectar todas las celdillas de 1,5 kW, es suficiente tener un cable de cobre de 1,5 mm.

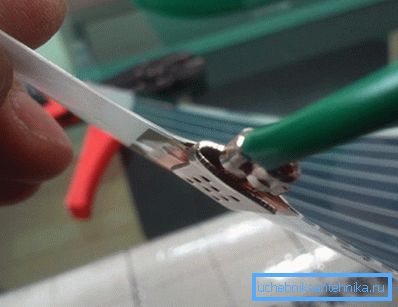

Conexión de clip de cable

En un revestimiento aislante térmico debajo de la película o en el piso con una profundidad de 1-2 cm, se instala un tubo con un sensor de temperatura. Se conecta al controlador de temperatura. La tensión de alimentación a la IPO se suministra a través de un sensor de temperatura, durante el período de operación / cierre del circuito.

Después de la instalación, se realiza una conexión de prueba al sistema. La tensión de red se aplica a la entrada y se verifica el calentamiento uniforme de todas las alfombras. Si hay problemas, entonces son eliminados en esta etapa. El sistema de calefacción está listo para funcionar. Ahora puedes empezar a colocar el recubrimiento final. Por lo tanto, es posible aislar incluso un balcón frío o logia, creando condiciones cómodas para permanecer en estas habitaciones.

El video

Para complementar el conocimiento sobre la colocación del piso infrarrojo, lo invitamos a ver el video:

La foto

Diagramas de instalación de IPO

Salida a bolsa

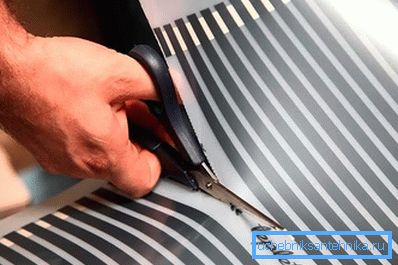

Cortando la película sobre las esteras.

Disposición de las esteras de calefacción

Radiador de calefacción por suelo

Disposición de la película IR sobre el aislamiento térmico.

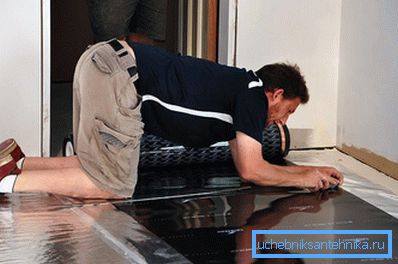

Conexión IPO

Tendido de cables

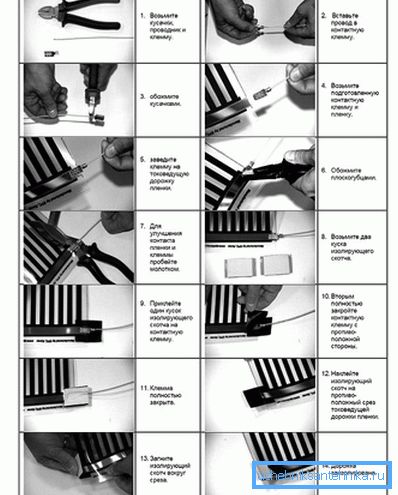

Instrucciones de instalación IPO

Piso infrarrojo debajo del laminado.
