Cómo hacer calefacción en una casa de dos pisos con alta

17-03-2018
Calefacción

Desafortunadamente, la pregunta de cómo llevar a cabo la calefacción en una casa de dos pisos se plantea después de que se haya construido el edificio, donde no hay nichos para colocar las comunicaciones. Y a veces, incluso el cableado de los cables eléctricos hizo una pequeña sección, de modo que es peligroso conectar aparatos eléctricos de más de 1 kW de potencia.

Sin embargo, es necesario calentar la habitación, por lo que debemos proceder de lo que es, es decir, construir canales, cambiar partes individuales del cableado y, a veces, incluso volver a planificar las habitaciones (sucedió). Ahora centramos nuestra atención en dos tipos principales de calefacción: este es un sistema de calefacción por agua y un circuito de radiador, y un video temático nos ayudará.

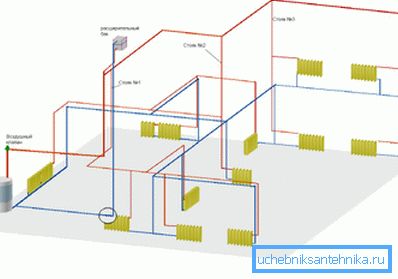

Plan técnico para calentar una casa de dos pisos.

Calefacción

Nota Podemos decir inmediatamente que una estufa convencional de calefacción y cocina para dos pisos no será una fuente suficiente de calefacción; aquí se necesitan calderas de agua. Por supuesto, es bastante posible calentar la habitación con la ayuda de IPO (calentamiento por película infrarroja), pero estamos hablando de portadores de calor líquido.

Calentadores

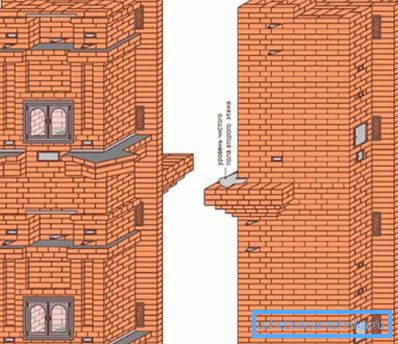

Estufas de calefacción de dos pisos para una casa de campo.

Quizás la solución más simple para calentar es una estufa de calefacción en dos pisos; de hecho, no es diferente de una estufa convencional, solo se divide en dos partes y tomará casi el doble de materiales de construcción. Pero hacer un diseño como la principal fuente de calefacción no es muy conveniente.

Aún así, aquí para un buen calentamiento del edificio se necesitará una gran cantidad de leña y carbón, lo que, además, generará basura en la habitación y todo esto, sin tener en cuenta la molestia de la preparación del combustible, la limpieza del cenicero, etc.

Nota Calentar la estufa en una casa de dos pisos es bueno en los casos en que es auxiliar, ya que este método de calentamiento lleva mucho tiempo.

KLIVER-18P

KLIVER-18P es una caldera de combustible sólido de combustión directa, que bien puede proporcionar calentamiento de agua para una casa de dos pisos con una superficie habitable de 180 m.2, Además, la presencia de la encimera te permite cocinar sobre ella. El tipo principal de combustible aquí es la leña y el carbón, que se cargan fácilmente en el horno. En términos de volumen, le permite mantener un registro de medio metro, y el carbón se puede cargar directamente desde un cubo. Una caldera de combustible sólido es mucho más eficiente que una estufa para calentar dos pisos: necesita menos combustible y está diseñada a priori para el circuito de calentamiento de agua.

Caldera de pirólisis

De los equipos de combustible sólido, pirólisis o grupos generadores, que se basan en el horno canadiense Buleryan, han comenzado a utilizarse recientemente de manera muy grande. Son muy económicos.

Por ejemplo, si usa leña, para soportar la quema intensa durante un día, generalmente son suficientes dos brazadas que se colocan dos veces, una por la mañana y otra por la noche. Esta eficiencia se logra mediante la pirólisis, es decir, los residuos de la combustión del combustible ingresan a otra cámara, donde se queman casi hasta el final, casi sin residuos (tales hornos se usan con o sin una camisa de agua).

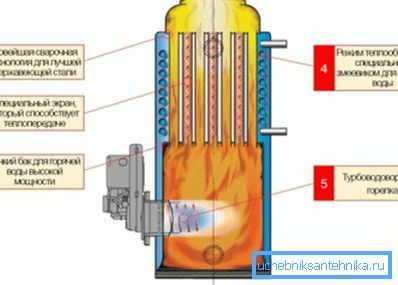

Caldera de fuel oil

Las unidades de calefacción con combustible líquido, por regla general, funcionan con diesel y fuel oil, por lo tanto, también se denominan diesel. Existe un sistema casi idéntico de inyección y encendido del combustible, como en el motor.

Estas calderas son adecuadas para cualquier región de nuestro país, ya que pueden funcionar en todas las condiciones climáticas, además, con un apoyo totalmente autónomo. Aunque algunos de ellos necesitan estar conectados a 220V para operar el control automático del calentador. La principal desventaja de estos equipos es el alto precio del solárium, que se gasta en la temporada fría, por ejemplo, el gas o la leña le costarán mucho menos.

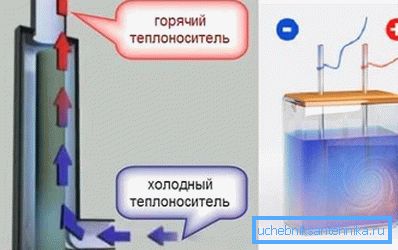

Principio de funcionamiento

Entre los calentadores eléctricos, las calderas de electrodos de Galan ahora son líderes en muchos países. Y recientemente se están volviendo cada vez más populares en la Federación Rusa como calentadores económicos y eficientes (en comparación con una caldera de calefacción, es un 20% más económico y su eficiencia es de hasta un 98%).

La esencia del calentamiento es la siguiente: el fluido que se encuentra entre los electrodos polares, más precisamente, los iones, cambia su dirección de movimiento 50 veces por segundo (la frecuencia actual en nuestra red es de 50 Hz), desde donde la temperatura aumenta bruscamente. Resulta que el fluido aquí realiza la función de un elemento de calentamiento eléctrico en espiral.

El principio de funcionamiento de la caldera de convección.

En la mayoría de las regiones de la Federación Rusa, es posible usar gas natural, e incluso donde no existe tal posibilidad, usan propano licuado para calefacción, ya que es muy eficiente, rentable y conveniente. Las calderas de convección funcionan en modo automático (las configuraciones se establecen manualmente) y permiten que los propietarios estén ausentes por varios meses (hay un modo de vacaciones) y su temperatura de funcionamiento óptima es de 60-80 ° C, aunque esto no es un requisito previo.

La eficiencia depende en gran medida del intercambiador de calor, que generalmente está hecho de acero o cromo-níquel, pero también hay hierro y cobre, por cierto, la vida útil también depende del material, ya que el condensado (punto crítico 55-57 ° C) es corrosivo para el metal. .

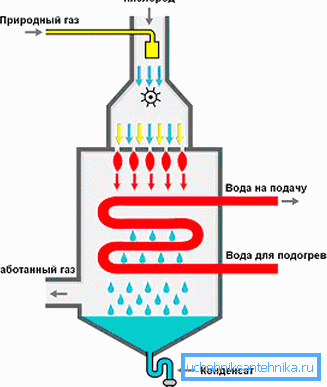

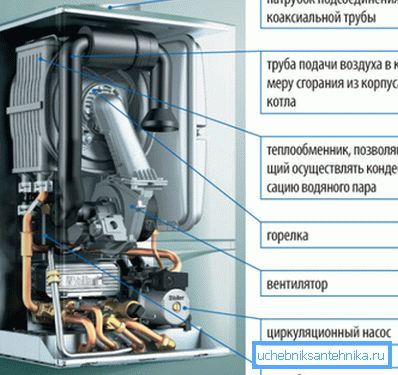

El principio de funcionamiento de la caldera de condensación.

Digamos de inmediato que para calentar una casa de dos pisos con pisos con calefacción, una unidad de condensación es la opción más aceptable para un calentador. Su eficiencia es de aproximadamente 105-107%, y el rango de temperatura puede variar de 30 ° C a 90 ° C sin dañar el intercambiador de calor.

Sin embargo, este sistema es más adecuado para circuitos de baja temperatura (pisos con calefacción), donde la temperatura promedio del agua es de 30-60 ° C, pero el punto de formación de condensado es de 50-57 ° C. En consecuencia, siempre habrá condensado en el quemador atmosférico, y esto es un 10-15% adicional de energía térmica.

Por supuesto, el condensado no se usa en su forma pura, ya que allí hay ácidos y pasa a través de un recuperador. Es a esta fuente adicional que la eficiencia se debe a un porcentaje tan alto.

Métodos de cableado

Nota Independientemente de cuál prefiera, la caldera de calefacción (estufa), la distribución del circuito (radiadores, calefacción por suelo radiante, radiadores y calefacción por suelo radiante), siempre se mantendrá igual. La única excepción será el colector de tuberías con la autonomía de los dispositivos.

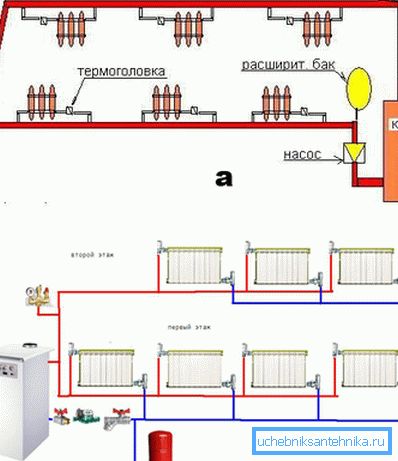

Diagrama de conexión del circuito del radiador: a) de un solo circuito; b) circuito dual
  • La mayoría de las veces, el calentamiento de una casa de dos pisos se realiza con la ayuda de un circuito de radiador, que puede ser de una sola tubería o de dos tuberías, donde el sistema de suministro y el agua fría caliente y de drenaje (retorno) se montan por separado.. La esencia del principio de una tubería es bastante simple: a través de una tubería principal en bucle bajo presión creada por la expansión del agua y / o una bomba de circulación, el refrigerante ingresa a los radiadores a través de las salidas.
  • Este sistema tiene una desventaja importante: cuanto más lejos se encuentra el radiador en el rango digital, más frío recibirá el agua, que ya pasó por otras baterías y perdió su temperatura.. En algunos casos, las válvulas de cierre se instalan en la línea entre la entrada y la salida de la conexión final de la batería, transfiriendo el flujo de circulación a través de las secciones del calentador. Como muestra la práctica, no se pueden usar más de 3-4 radiadores para un sistema de circuito de calefacción de una tubería sin pérdida de temperatura.
  • Cuando se usa un circuito de dos tuberías, casi no hay pérdida de calor, ya que el líquido refrigerado se descarga a través de otro canal, por lo tanto, si incluso instala tres docenas de radiadores en una casa de dos pisos, el enfriamiento al final de la línea será casi imperceptible.. Tanto en uno como en otro caso es muy importante asegurar una circulación suficiente, que se logra ya sea por la pendiente de las tuberías o por la bomba de circulación, donde la pendiente no es obligatoria. En algunos casos, se instala una bomba adicional en el tubo de retorno, que ayuda al motor incorporado de la caldera de calefacción.

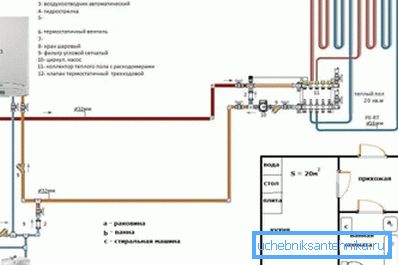

Cableado de un suelo radiante.
  • Si desea calentar una casa privada de dos pisos con sus propias manos usando un piso con calefacción, entonces, por supuesto, es mejor usar una caldera de condensación, y el esquema de conexión en sí es muy similar al circuito de un radiador de dos tuberías, donde en lugar de una batería habrá una espiral o una serpiente de una tubería. En los casos en que las habitaciones son muy grandes, es mejor dividirlas en dos o incluso tres alas, alimentando cada una de ellas a través de un peine conectado al suministro y la descarga.

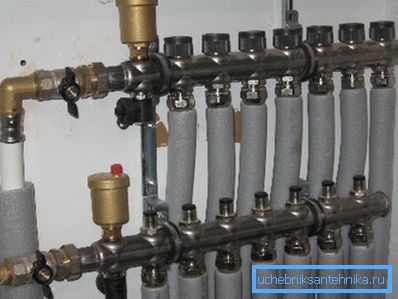

Combs. En la parte superior del flujo, por debajo de la devolución. La foto
  • Alternativamente, puede instalar dos peines en cada piso (uno para la alimentación, el otro para la devolución), pero lo más probable es que tenga que instalar peines muy grandes, lo que es un inconveniente.. Dichos dispositivos se distribuyen mejor en diferentes partes del edificio, de modo que no hay más de 4-5 conexiones por nodo.

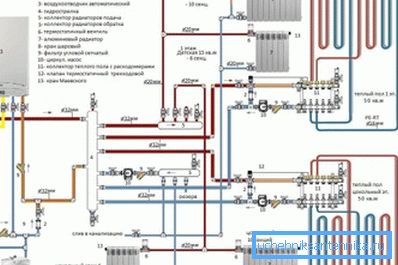

Calefacción colector
  • En los casos en los que el cableado de calefacción en una casa de dos pisos se realiza mediante diferentes circuitos, calefacción por radiador y suelo radiante, es necesario utilizar el principio de calefacción de colector, donde cada grupo de calentadores tiene una temperatura autónoma.. Si para calentar radiadores necesita una temperatura del agua de 60-80 ° C, entonces para un piso caliente será suficiente 30-50 ° C para lograr el mismo microclima.
  • Pero el refrigerante se suministra desde la misma caldera, por lo que la temperatura de flujo aquí se regula mediante una válvula automática de tres vías, que, de hecho, sirve como un bypass. Es decir, el líquido se suministra, por ejemplo, con una temperatura de 70ºC a los radiadores, mientras que para el piso solo se necesitan 40ºC y, en este caso, la válvula redirige automáticamente el flujo hacia el retorno. Cuando el agua en el circuito del piso se enfría por debajo de 40 ° C, la válvula produce una nueva porción de refrigerante caliente.

Conclusión

Si nunca ha hecho algunas de estas cosas, la información de este artículo no será suficiente para usted. En este caso, para trabajos independientes, deberá prestar atención a los matices de la instalación de calderas, hornos y circuitos.
