Cómo hacer calefacción: 4 etapas de autodiseño.

Una de las redes de ingeniería más difíciles de una casa residencial y un apartamento de la ciudad es el sistema de calefacción. Los equipos y servicios necesarios para su instalación son muy caros. Pero si sabe cómo calentar con sus propias manos, puede ahorrar mucho haciendo la mayor parte del trabajo usted mismo.

Las instrucciones a continuación le proporcionarán una asistencia invaluable.

Etapa 1. Selección de componentes.

¿Cómo hacer calefacción? La forma más fácil es utilizar los servicios de cuadrillas de construcción especiales que cuentan con amplia experiencia, equipos especiales y habilidades para trabajar con ellos. Pero este método tiene un gran inconveniente: el precio. Los servicios de los trabajadores contratados son bastante caros y no todos están dispuestos a desprenderse de una cantidad tan grande de dinero.

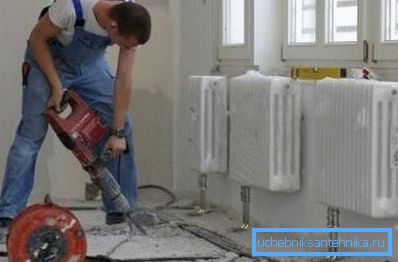

La segunda opción es la calefacción casera. A pesar de que las redes de ingeniería climática son una de las más difíciles de diseñar, todas las etapas del trabajo pueden ser realizadas por usted mismo o con la ayuda de un socio. En este caso, no pagará el trabajo de los trabajadores contratados.

Desafortunadamente, no será posible equipar completamente el calentamiento de la vivienda, ya que antes de que usted mismo haga el sistema de calefacción, debe comprar el equipo, los materiales y las herramientas necesarios.

Sugerencia Para no gastar dinero en la compra de herramientas eléctricas costosas (soldador, amoladora, aparatos de engarce, etc.) que, además, es poco probable que necesite en el futuro, se recomienda alquilarlas. Este servicio se proporciona en la mayoría de las grandes ferreterías.

Caldera de calentamiento

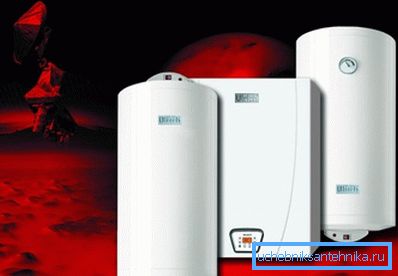

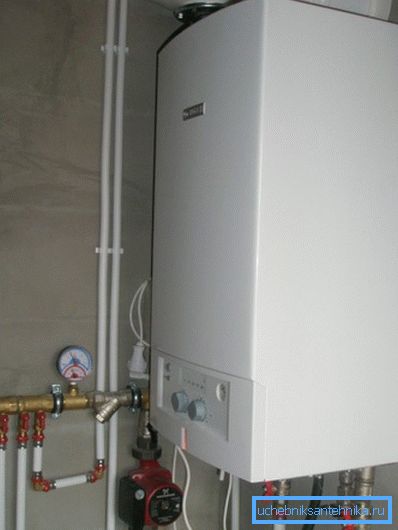

Tanto el sistema de calefacción casero como la red climática de los constructores de plomería no pueden prescindir del elemento principal: la caldera calienta el medio de calefacción, que luego fluye a través de las tuberías y los radiadores instalados en las habitaciones.

Independientemente de la variedad, cualquier unidad de calefacción consta de dos partes principales:

• cámaras de combustión en las que se quema este o aquel combustible, produciendo una cierta cantidad de energía térmica;
• Intercambiador de calor a través del cual circula el refrigerante, recibiendo energía térmica a través de las paredes.

Sugerencia Hay calderas de una y dos cámaras. El segundo, además de calentar la casa, calienta el agua, que luego se utiliza para las necesidades domésticas.

Los calentadores existentes se describen con más detalle en la tabla.

Sugerencia Aunque es demasiado caro usar calderas eléctricas, a menudo se instalan como un circuito adicional o de respaldo. Por ejemplo, al calentar la habitación durante el día con una caldera de combustible sólido, puede usar electricidad para mantener una temperatura agradable durante la noche.

En cuanto a los residentes de los apartamentos de la ciudad, tienen que contentarse con la calefacción, donde el refrigerante se suministra de forma centralizada. Y su calidad a menudo deja mucho que desear.

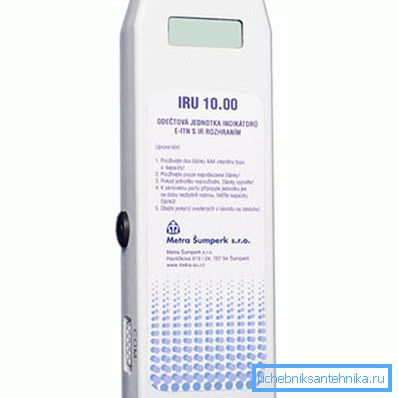

Para ahorrar dinero y pagar solo por la cantidad de energía térmica suministrada, se recomienda instalar asignadores de costos de calefacción en la vivienda. Le dirán exactamente cuánto calor consumió y cuánto dinero necesita para pagarlo.

Tubos

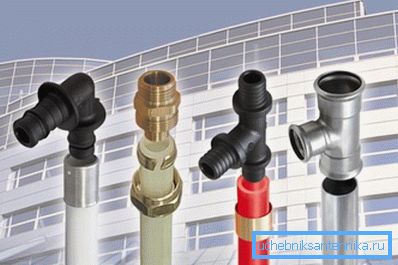

Para suministrar refrigerante a los radiadores que calientan los objetos y el aire de la habitación, necesita tuberías. Hay un gran número de ellos.

Los siguientes tipos son los más comunes:

• acero;
• cobre
• acero inoxidable;
• polipropileno;
• del polietileno cosido;
• plástico metal

Presta atencion Casi todos los sistemas de calefacción caseros están hechos de tubos de plástico. Son más fáciles de transportar, ensamblar en su lugar y conectarse entre sí. Solo es necesario elegir el material adecuado en función del proyecto de la red climática.

Al elegir y comprar tuberías es necesario tener en cuenta:

• potencia del equipo de calefacción instalado en su casa;
• el método de colocación de las tuberías principales y de suministro (puede ser abierto y oculto, debajo de la regla del piso o en las paredes);
• el método de organización de la corriente de refrigerante en el sistema (distingue entre natural - bajo la acción de la gravedad y las bombas de circulación de uso forzado);
• la temperatura a la que se calienta el refrigerante (la mayoría de los polímeros no resisten más de 95 grados centígrados, en este caso tendrá que montar acero);
• Esquema de tendido de tuberías.

El último punto es muy importante. Antes de hacer el calentamiento, es imprescindible decidir qué circuito de transferencia de calor se utilizará.

Hay tres

1. Solo tubo. Se utiliza una tubería. Se coloca en forma de anillo en todas las habitaciones, y luego los radiadores se fijan a él en serie o en paralelo. La principal ventaja de esta solución es la rentabilidad (después de todo, se necesitará un mínimo de piezas y accesorios).

En cuanto a los contras, hay muchos más aquí:

• la incapacidad de regular con precisión el volumen de refrigerante y la temperatura en cada batería; si instala una válvula térmica en la boquilla, limitará el flujo de agua no solo en un radiador, sino también en todos los elementos montados;
• Distribución de calor desigual: las baterías se instalan más cerca del calor de la caldera mejor que las más lejanas;
• imposibilidad de reparación: en caso de rotura o fuga de una de las baterías, no puede cortarse del circuito común, reemplazarse o repararse sin detener el funcionamiento de todo el sistema.

Los desvíos ayudan a compensar parcialmente las deficiencias. Estas son secciones de tuberías de menor diámetro que conectan las tuberías de entrada y salida de los radiadores. Usándolos, puede instalar una válvula en la entrada y desconectar la batería del sistema. El consumo de materiales al mismo tiempo aumentará de manera insignificante.

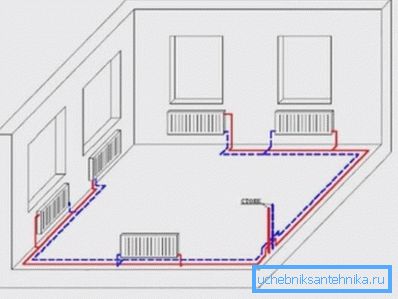

1. Tubo gemelo. En este esquema hay dos tuberías: se suministra un refrigerante a las baterías y el otro regresa a la caldera. Manera más eficiente y costosa de organizar la calefacción.

Los aspectos positivos de usar el esquema de dos tubos son obvios:

• Usando válvulas manuales o automáticas, puede ajustar la temperatura de cada radiador, logrando el microclima más cómodo;
• La energía térmica transferida por el refrigerante se distribuye uniformemente;
• Si la batería tiene fugas, puede cerrar la válvula de cierre y desmantelar el elemento dañado para su reparación o reemplazo.

El sistema de dos tuberías le permite organizar varios circuitos de calefacción: para el primer y segundo piso, para radiadores y calefacción por suelo radiante, para salas de estar y dormitorios, y así sucesivamente. En este caso, se utiliza un distribuidor hidráulico para calefacción, un tubo con boquillas más pequeñas que controla el flujo de agua.

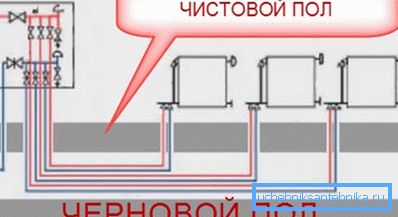

1. Rayo. El sistema más flexible y versátil. En este caso, el refrigerante ingresa al gabinete de distribución donde están instalados los colectores. Con este último utilizando un par de tuberías (suministro y retorno), conecte todas las baterías de la casa.

Usando el sistema de radiación, es posible regular el microclima en la casa desde un solo punto, y de alguna manera organizar el flujo de refrigerante.

Sin embargo, este esquema de calefacción tiene varias características que impiden su amplia distribución:

• la instalación requiere una gran cantidad de tuberías, ya que desde cada radiador es necesario conducir un par de tuberías al colector;
• solo es posible la colocación oculta de carreteras, ya que es poco probable que sea posible hacer grandes columnas de tuberías estéticamente agradables;
• en un sistema de haz, el flujo eficiente del portador de calor puede organizarse solo con la ayuda de bombas.

Una vez tratado el diseño de la junta, puede proceder a la selección de las baterías.

Radiadores

Como en el caso de las tuberías, los radiadores difieren entre sí, principalmente en términos del material de fabricación.

En la construcción se utilizan tales baterías:

1. Hierro fundido. Difieren en gran peso y durabilidad. Las desventajas incluyen fragilidad y apariencia no muy atractiva. Se caracterizan por una alta inercia térmica, por lo que son poco adecuados para la instalación de redes de calefacción autónomas con un ciclo cerrado de circulación de refrigerante.

Por otro lado, las baterías de hierro fundido a menudo se instalan en apartamentos conectados a la calefacción central, donde la calidad del soporte térmico (tanto su composición física como química) deja mucho que desear. Solo es necesario proteger las baterías del golpe de ariete mediante la instalación de válvulas de cierre en las boquillas.

1. Acero. Una de las opciones más baratas y efectivas para su propia red de calefacción. Las baterías son económicas, fáciles de instalar y se ven bien.

El único inconveniente es una fuerte susceptibilidad a la corrosión. El refrigerante no se puede drenar del sistema durante un largo período de tiempo (por ejemplo, en verano), de lo contrario, la oxidación hará que los elementos de acero se vuelvan inutilizables rápidamente.

1. Aluminio. Se distinguen por la potencia más alta del mercado y tienen una apariencia excelente. Dado el alto coeficiente de transferencia de calor, puede usar un mínimo de secciones del radiador para calentar efectivamente la habitación.

Las baterías de aluminio toleran muy poco la exposición a elementos agresivos disueltos en el agua. Incluso la más mínima desviación en la composición química del refrigerante puede causar daños.

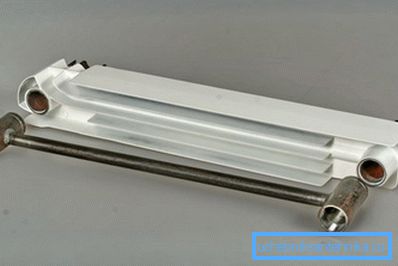

1. Bimetalico. Estas baterías tienen las propiedades de consumo más altas, lo que se refleja en el precio. Tienen todas las ventajas de los radiadores de aluminio, pero están libres de sus desventajas.

El refrigerante en ellos circula a través del marco de acero y no entra en contacto con el intercambiador de calor de aluminio. Como resultado, tenemos más potencia y no menos durabilidad.

Si no le teme al precio, puede comprar calentadores bimetálicos de manera segura. No te decepcionará la elección.

Etapa 2. Cálculo de la potencia del sistema.

Una red de calefacción de construcción propia solo calentará efectivamente la casa si la caldera se selecciona e instala con la capacidad requerida. Esto no se puede hacer "de vista", de lo contrario, la potencia de calefacción del calentador puede no ser suficiente para todas las habitaciones de la casa, o pagará de más por los refrigerantes que se queman ineficientemente.

Para determinar el valor deseado, use la siguiente fórmula:

M_a = K_n * S / 10, donde:

• A_n - Un factor de corrección en función de la ubicación donde se construye la casa;
• S es el área de todos los locales climatizados de la vivienda.

Sugerencia Es deseable agregar aproximadamente un 20% al valor obtenido como resultado de los cálculos realizados, teniendo en cuenta factores imprevistos: un desplome de la energía debido a la baja presión del gas, inviernos demasiado fríos, el uso de agua caliente, etc.

Etapa 3. Cálculo del volumen de refrigerante.

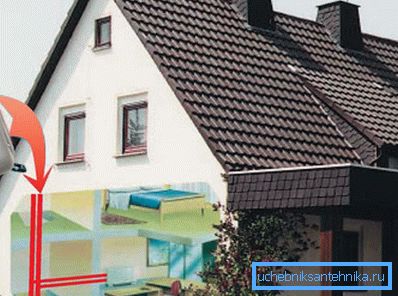

Es igualmente importante calcular la cantidad de refrigerante que se necesita para llenar el sistema.

Los cálculos se realizan de la siguiente manera:

• obtenemos el volumen de las baterías al multiplicar el volumen interno de cada sección (que se indica en la documentación adjunta a los radiadores) por su número montado en la casa;
• obtenemos el volumen de tuberías multiplicando el área de su sección interna por la longitud total de las tuberías de suministro y descarga en el sistema;
• obtenemos el volumen total del sistema, sumando los dos números anteriores;
• encontramos la diferencia de temperatura del refrigerante: del valor máximo restamos la temperatura del agua en el sistema de cierre;
• encontramos el volumen del refrigerante en una condición caliente (para esto necesitamos el coeficiente de expansión térmica del líquido que está utilizando a una cierta temperatura - para agua a 80 grados es igual a 5.87 * 10^-4).

El valor obtenido es importante no solo al comprar anticongelante o al preparar el volumen deseado de agua ablandada. Centrándose en la cantidad de refrigerante, debe elegir un tanque de expansión (su volumen debe contener al menos el 10% del fluido que circula en el sistema).

Etapa 4. Instalación

Entonces, habiendo comprado los materiales y accesorios necesarios, hacemos el calentamiento con nuestras propias manos aún más. El proceso no es particularmente difícil. Lo principal es adherirse estrictamente al proyecto de ingeniería, elaborado por la oficina de arquitectura, o boceto dibujado personalmente.

Durante el trabajo, asegúrese de prestar atención a los siguientes matices:

1. Los radiadores de calefacción deben colocarse debajo de las aberturas de las ventanas para que su longitud coincida con el ancho de la ventana. Esto reduce significativamente la considerable pérdida de calor a través de las ventanas (especialmente si se instalan bloques de ventanas de baja calidad).

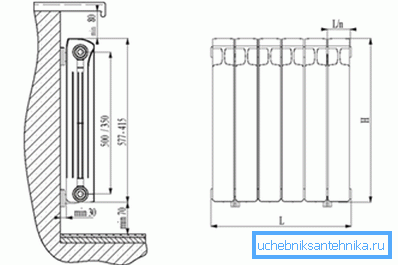

2. La distancia desde el piso hasta el borde inferior de la batería y desde el alféizar de la ventana hasta la parte superior no debe ser inferior a 10 cm, de lo contrario, la circulación de aire se verá afectada y la eficiencia del método de calentamiento por convección disminuirá.

1. Todos los radiadores en la habitación deben estar ubicados en el mismo nivel. Por lo tanto, el refrigerante se distribuirá de manera más uniforme y la apariencia de los elementos calefactores no traerá disonancia al interior de la habitación.
2. Los bordes de cada sección de la batería deben ser verticales. No se permite la colocación horizontal.
3. Independientemente del esquema de colocación de la tubería, se debe instalar al menos una válvula de drenaje de refrigerante, que se utiliza en el caso de un reemplazo completo del fluido.

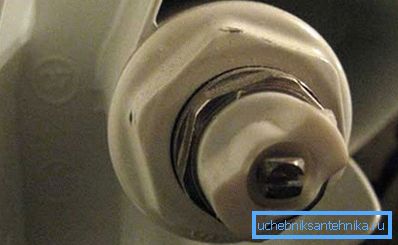

4. Para evitar la formación de tapones de aire, en la parte superior de cada batería en el lado opuesto a la entrada, es necesario reparar la grúa Mayevsky. También es aconsejable instalar válvulas de aire en secciones difíciles de tuberías donde se espera que ocurra la ventilación.

Al final del trabajo es necesario hacer una prueba de ejecución. Para hacer esto, el portador de calor se vierte en las tuberías, después de lo cual su presión aumenta ligeramente por encima de la norma y se inicia la caldera.

La red climática debería funcionar en este modo durante al menos 24 horas. Si se detectan fugas, deben ser reparadas.

Conclusión

Muchos amas de casa se preguntan cómo hacerlo usted mismo: hacer calefacción, alcantarillado, ventilación, tuberías, etc. Ya has recibido la respuesta a la primera pregunta. En cuanto al resto - ver el video en este artículo.
