Cómo funciona el enfriador de aceite: diseño y transferencia
En general, el radiador de aceite para 5-7 secciones u otras dimensiones de tipo doméstico es una caja hermética de acero, que se llena con un aceite especial, y se instala un calentador eléctrico dentro del tanque, que está conectado a la red de CA 220V.
El principio de funcionamiento aquí es bastante simple: la hélice eléctrica calienta el aceite con su calor y, a su vez, transfiere calor a la caja metálica y la potencia de la transferencia de calor desde el dispositivo de calefacción depende de la intensidad de esta interacción. Más detalladamente sobre el diseño del calentador de aceite, sus ventajas y desventajas que analizaremos a continuación, así como también puede ver el video en este artículo.

Radiadores de aceite
Sobre diseño y disipación de calor.

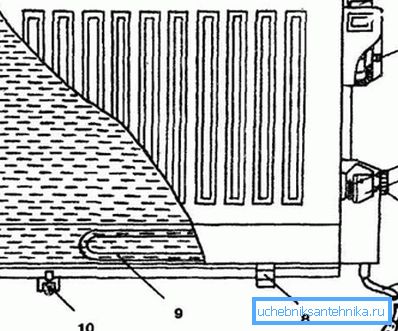

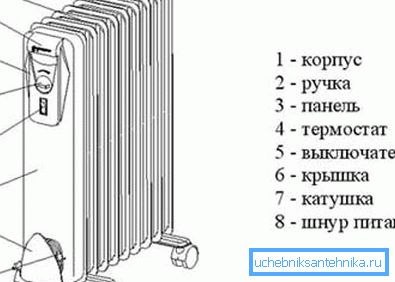

Esquema general del enfriador de aceite:
- vivienda
- indicador
- el interruptor
- placa bimetálica
- microinterruptor
- regulador de potencia;
- cable electrico
- pierna
- elemento calefactor;
- tornillo de ajuste
La eficiencia de un radiador de aceite depende directamente del área de su cuerpo: cuanto más grande es, más alta se obtiene la transferencia de calor y la temperatura de las paredes puede alcanzar 110-150 ° C.
En consecuencia, un dispositivo de este tipo es una batería que no solo se puede mover, sino que generalmente se instala en cualquier lugar correcto, si es posible proporcionarle energía.
- Por supuesto, la intensidad del calentamiento no puede permanecer en el mismo modo, por lo tanto, los fabricantes para este fin suministran instrumentos con interruptores como un termostato., que permiten la operación en 2-3 modos. La esencia aquí es la siguiente: al colocar la perilla del interruptor en cualquier posición, se usa un cierto número de espirales, es decir, se cierran o se abren;
- Puede comprar un radiador de aceite de 5 secciones para calentar un área pequeña de la habitación, pero en general, estos dispositivos pueden fabricarse en tamaños grandes. - Como regla general, el límite tiene 14 secciones;
- En caso de sobrecalentamiento (cierre del interruptor), para evitar una explosión del enfriador de aceite (agrietamiento de la caja), se suministra una válvula de seguridad especial en la parte inferior de la caja metálica del dispositivo. Así que con un aumento crítico de la presión hay una descarga parcial de petróleo.
Nota El principio general del radiador de aceite es la convección: el aire se calienta desde las paredes calientes de la caja de metal y se distribuye por toda la habitación.
Operación - Reglas básicas
Nota Cada fabricante se encarga de la operación de sus productos por parte del usuario, ya que es responsable de la garantía. Por lo tanto, en todos los casos, se adjunta el manual de instrucciones del enfriador de aceite, que le permitirá utilizarlo con el mayor impacto el mayor tiempo posible.

Si ha comprado un calentador de este tipo, las instrucciones para el radiador de aceite llamarán su atención sobre las medidas de seguridad durante el funcionamiento del dispositivo, aún funciona desde la red eléctrica de 220V, lo que puede ser peligroso no solo para la salud sino también para la vida humana.
Como regla general, dichos dispositivos están diseñados específicamente para 220 V, pero hay excepciones, por lo tanto, antes de enchufar el enchufe, debe asegurarse de que esté en conformidad con él.
Si decide lavar o limpiar la carcasa del dispositivo, entonces debería estar completamente desenergizado, es decir, no solo cambiar la llave del interruptor, sino extraer el enchufe de la toma de corriente.
También se recurre a medidas similares en los casos en que no se necesita calentar durante mucho tiempo, por ejemplo, va a algún lugar o el período de calentamiento finaliza. Además, no puede dejar el dispositivo sin supervisión, puede ser su ausencia por un día, dos o más, está desenergizado.
Los radiadores de aceite están fabricados con un buen diseño, pero si no le gusta, nunca debe cubrirlo con nada; puede provocar un incendio; además, se recomienda instalar el calentador lo más lejos posible de objetos inflamables, como muebles, Cortinas, ropa, cama y así sucesivamente. La distancia a los objetos de ignición rápida debe ser de al menos 90 cm.

En caso de daños en el estuche, no intente desmontarlo usted mismo. En casa no podrá sellar herméticamente el contenedor. Esto solo es posible en los talleres.
Al realizar la conexión, aleje el cable de alimentación para que no toque la carcasa caliente, ya que esto puede provocar un aislamiento fundido y, como resultado, un cortocircuito. Tenga especial cuidado si los niños están constantemente o temporalmente en su hogar, ya que la presencia de un dispositivo de este tipo puede causar que el niño se queme.
Los calentadores de aceite están diseñados exclusivamente para uso en interiores y no deben usarse al aire libre; además, no se recomienda instalarlos cerca de otros aparatos de calefacción como estufas, baterías, estufas y fogones.
No puede usar el radiador en caso de equipo de red defectuoso (daños en el cable, el termostato o el elemento de calefacción), llévelo al centro de servicio, donde el precio de las reparaciones será bajo, pero obtendrá seguridad.
Posición del interruptor | Potencia (W) por el número de secciones (piezas) | ||
7 | 9 | 11 | |
1 | 600 | 800 | 1000 |
2 | 900 | 1200 | 1500 |
3 | 1500 | 2000 | 2500 |
Parámetros de potencia de algunos modelos.
Nombre | ORION OOR-007G | ORION OOR-009G | ORION OOR-011G |
Secciones (piezas) | 7 | 9 | 11 |
Fuente de alimentación | 220 / 240V? 50-60Hz | 220 / 240V? 50-60Hz | 220 / 240V? 50-60Hz |
Rango de potencia (W) | 600/900/1500 | 800/1200/2000 | 1000/1500/2500 |
Posible área de calentamiento (m2) | ?23 | ?23 | ?23 |
Especificaciones ORION OOR
Nota Tarde o temprano llega el final del período operativo, y hay que desechar el radiador. Antes de desechar, siempre debe drenar el aceite, como se indica en las instrucciones del fabricante.
Hazlo tu mismo

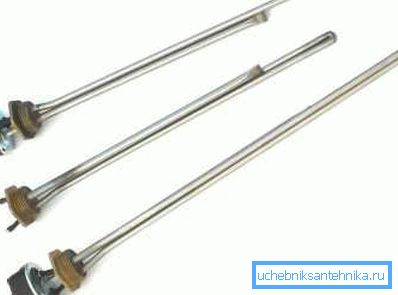

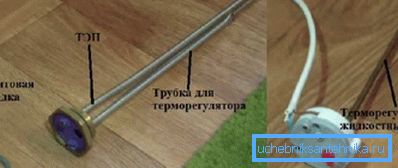

Si está interesado en cómo hacer un radiador de calentamiento de aceite con sus propias manos, para ello necesitará un elemento de calentamiento de tipo aguja, como en la foto superior y una caja de metal sellada.
Como contenedor, puede usar una botella de gas de marcha, un radiador viejo de automóvil o de agua, o incluso un trozo de tubo de un diámetro decente fabricado en los extremos. La cantidad de calentadores depende de la potencia que desee darle a su producto.

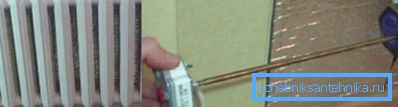

Es posible utilizar aceite de máquina o de transformador como aceite, pero el aceite de transformador es aún mejor, ya que está diseñado para funcionar en condiciones de alta temperatura. También necesitará un termostato, que se puede ensamblar desde un interruptor térmico o un interruptor de paquetes convencional.

Como puede hacer un radiador de aceite con sus propias manos desde diferentes tanques, debe proporcionar un orificio en el mismo a través del cual pueda verter aceite e insertar elementos de calefacción, por lo tanto, un radiador de aluminio, bimetálico o de hierro fundido es el mejor para este propósito.
Si usa tales dispositivos, el aceite se puede verter al final, desatornillando la tapa superior izquierda o derecha.

En el lado opuesto al elemento calefactor, se hace una salida de aire; por lo general, se usa una grúa Mayevsky para esto. Llene la estructura ensamblada con aceite, séllela, purgue el aire y puede realizar pruebas conectándola a la red.
Conclusión
Me gustaría recordarle que para los radiadores de aceite improvisados es imperativo utilizar un termostato líquido que apague los equipos eléctricos con suficiente calentamiento del sistema. Además, antes de la instalación, verifique el indicador del elemento calefactor y, después del ensamblaje, asegúrese de revisar el cuerpo de la estructura para su propia seguridad.
