Cómo equipar una chimenea de ladrillo para una caldera de

Si decide construir una casa donde se proporciona una caldera de combustible sólido para el sistema de calefacción, es necesario determinar el lugar para instalar su chimenea. Al desarrollar un proyecto y durante la instalación de este último, es necesario tener en cuenta la relación entre la generación de calor y la pérdida de calor. La chimenea de ladrillo para calderas de combustible sólido debe instalarse de acuerdo con todas las medidas de limpieza del aire en la habitación y seguridad contra incendios.

Nuestra tarea hoy es informarle sobre las reglas de instalación para este tipo de chimenea, su colocación, así como los materiales y herramientas necesarios para el trabajo.

Información general sobre partes del sistema de humo.

Comenzamos con una caldera de combustible sólido, que es un dispositivo de calefacción del tipo clásico. Se puede encontrar en casi todas las casas privadas, donde no hay una línea de suministro de gas. Es conveniente porque en la cámara de combustible es posible quemar carbón, leña y turba.

Para obtener la máxima transferencia de calor del equipo, es necesario calcular y fabricar correctamente la chimenea, en nuestro caso de ladrillos.

Debe cumplir los siguientes requisitos:

• no presentar obstáculos al suministro de aire necesario para el funcionamiento eficiente del dispositivo de calefacción;
• para crear empuje que surja debido a la diferencia de temperatura y presión, suficiente para la eliminación de productos de combustión.

Los tubos de humo para calderas de combustible sólido se pueden hacer de:

• ladrillos;
• ciertas marcas;
• ceramica.

La opción clásica es una chimenea de ladrillo, que puedes hacer con tus propias manos.

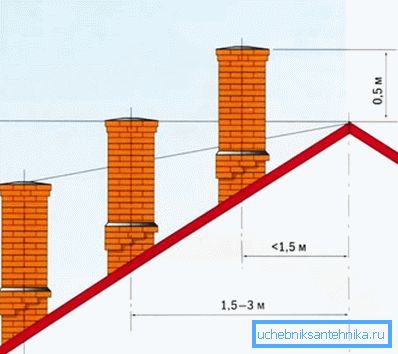

Reglas de instalación

A menudo, los propietarios de viviendas tienen prisa o son trabajadores negligentes que se encuentran con ellos y creen que pueden desviarse ligeramente de los requisitos generalmente aceptados. Como resultado, ocurren accidentes que, por desgracia, pueden ser fatales.

Para evitar que esto suceda, le recomendamos que siga las recomendaciones a continuación:

¿Por qué muchas personas prefieren la chimenea de ladrillo? Depende del hecho de que los gases de escape puedan calentarse hasta una temperatura de 600 ° C, por lo que el diseño debe ser resistente a ellos.

El ladrillo corresponde a este parámetro tanto como sea posible, aunque el precio de la mampostería de chimenea funciona, y el material en sí no es tan barato hoy en día. Pero después de la instalación, no puedes preocuparte por eso durante mucho tiempo.

Consejo: aplique mortero refractario a las paredes internas de la chimenea de ladrillo en el momento de su construcción, y luego puede protegerlo de los efectos dañinos de los lodos ácidos agresivos y el condensado.

¿Cómo es la colocación de chimenea de ladrillo

La colocación de una tubería de ladrillos de humo no puede considerarse una ocupación simple, ya que requerirá ciertos conocimientos y habilidades para comprender los procesos tecnológicos.

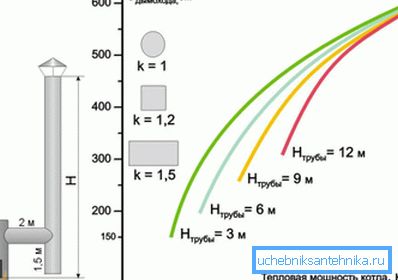

1. Una opción simple es un dispositivo de chimenea, cuando se debe hacer un canal de ladrillos dentro de las paredes, en este caso, se deja un pozo libre con una sección transversal de ladrillo (250 mm). La sección transversal de la chimenea se puede calcular de acuerdo con los siguientes estándares: 1 kW = 0.08 m². En consecuencia, si la potencia de una caldera de combustible sólido es de 10 kW, la sección transversal de la tubería de ladrillos de humo debe ser de al menos 0,8 m² o unos 300x300 mm.

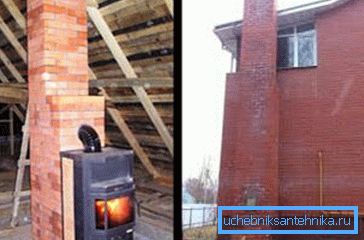

1. Al crear una chimenea separada debe ser muy cuidadoso y responsable en el trabajo. Al colocar la mampostería, preste especial atención a los ángulos que deben ser perfectamente planos. También asegúrese de que no haya protuberancias en las paredes.

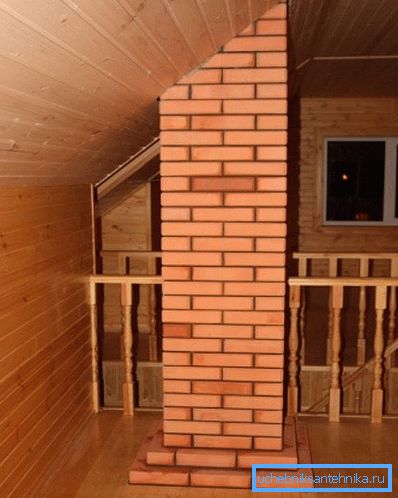

Consejo: una chimenea no adyacente a la pared debe hacerse estrictamente en el plano vertical.

1. La chimenea adyacente a la pared para mayor confiabilidad debe fijarse adicionalmente con la ayuda de anclajes que deben colocarse después de aproximadamente 4-5 filas. En este caso, también debe pensar dónde se ubicarán las aperturas tecnológicas y de inspección.

Consejo: asegúrese de hacer la parte inferior de la escotilla de la chimenea a través de la cual puede eliminar fácilmente el hollín acumulado.

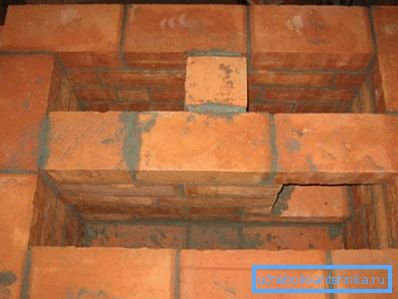

1. Para aumentar la eficiencia de la estructura, la superficie interna de la tubería debe ser uniforme y uniforme, para que el humo pueda salir libremente.
2. Una de las opciones más comunes utilizadas para el interior del canal, enlucido "debajo de la manopla". Gracias al uso de este método, su sección en forma será lo más cercana posible al círculo. Aunque algunos expertos consideran que este método de decoración de interiores es poco práctico, ya que después de un tiempo el yeso comenzará a desprenderse y obstruir el conducto de humos.

Consejo: recubra la parte exterior de la chimenea con ladrillos o material de techado forrado para protegerlo de la intemperie.

Lo que necesitas para prepararte para el trabajo.

La simplicidad de la construcción radica en el hecho de que para su construcción es suficiente tener un ladrillo y un mortero para colocarla en la mano.

Sin embargo, no debe tratar el trabajo de manera arrogante, debe hacerse de acuerdo con todas las reglas y con mucho cuidado, de lo contrario, su sistema de calefacción simplemente no funcionará correctamente y la tubería tendrá que ser desmontada y reubicada, lo que es un gran gasto.

1. Al elegir un ladrillo, asegúrese de que esté bien quemado. El color del material debe ser uniforme en todos los lados. Los bordes son uniformes y claros, lo que permitirá hacer costuras de pequeño espesor.
2. Prepare la solución de una manera especial e incluya arena, arcilla, cemento y agua en su composición. Especialmente importante es la selección de arena, que debería estar bien, lo que hará que la solución sea más plástica.

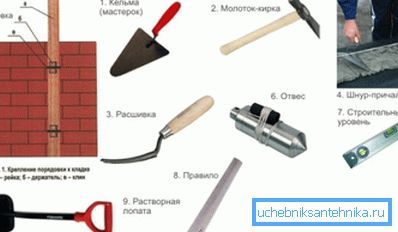

3. Preparar desde las herramientas:

• llana
• martillo de selección
• rueda de ruleta
• nivel de construcción y plomada;
• pala para la solución;
• Línea de construcción.

Características de colocación

1. El trabajo comienza directamente desde el calentador.

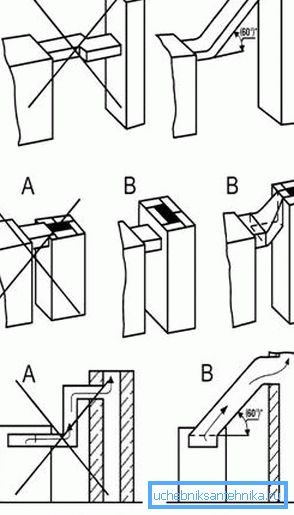

2. Es posible conectar la caldera con la chimenea de ladrillo con un tubo del tamaño y diámetro apropiados.

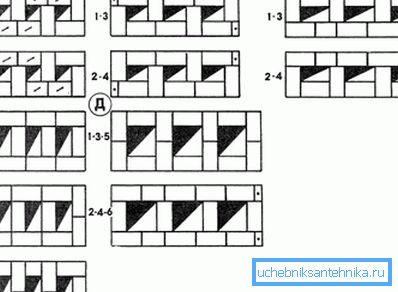

3. Acostado seguro de llevar con ligadura entre las filas. En principio, se asemeja a la construcción de tabiques o paredes, aunque hay algunas características que deben considerarse:

• Asegúrese de verificar cada nivel de fila en los planos vertical y horizontal;
• La arcilla debe mezclarse en la solución;
• El grosor de la costura debe ser de unos 5-10 mm. No recomendamos hacer más, porque debido a una diferencia de temperatura periódica, la solución comenzará a desmoronarse, y esto inevitablemente llevará a la destrucción de la chimenea;
• El sellado de todas las costuras debe ser de alta calidad, los orificios pasantes son inaceptables;
• Al momento de la colocación se deben usar solo ladrillos enteros, reduciendo el uso máximo de las mitades.

Conclusión

La caldera de combustible sólido necesita una chimenea correctamente instalada. En este caso, podrá trabajar de la manera más eficiente posible: quema todo el combustible y transfiere la energía térmica requerida al refrigerante.

A menudo, los propietarios se detienen en una chimenea de ladrillos, aunque su colocación requiere mucho tiempo y esfuerzo, pero hace frente a su tarea por completo durante mucho tiempo. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
