La selección de una bomba para un sistema de calefacción es una etapa de diseño importante, como resultado de lo cual se debe encontrar la unidad más adecuada para las características. Hablaremos sobre los principales criterios y métodos de dicha selección, y analizaremos cómo elegir una bomba para calefacción.

Calculo de parametros

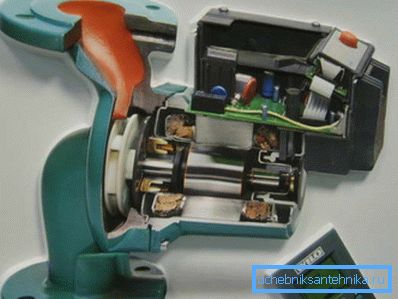

Características clave

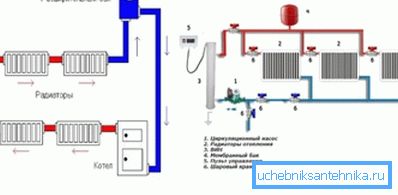

Los esquemas de calentamiento son diferentes, y la principal diferencia es el método de mover el refrigerante de la caldera a los radiadores.
Hay dos formas principales:
- Circulación natural. Ocurre debido a la gravedad debido a las diferencias en la densidad del agua caliente y fría. Dado que la eficiencia del calentamiento depende del flujo de agua caliente, la velocidad de circulación natural en el sistema de calefacción de la casa a menudo no es suficiente;

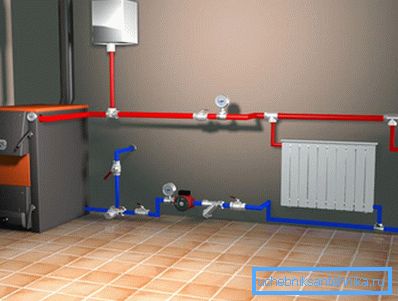

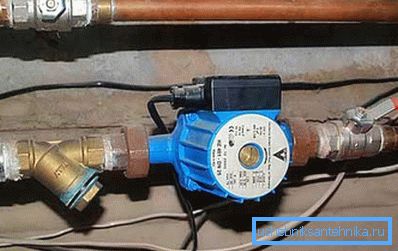

- Circulación forzada. Se lleva a cabo mediante la instalación de una unidad especial en la tubería, que bombea el refrigerante a la velocidad y presión requeridas. La mayoría de los esquemas de calefacción modernos se basan en el principio de la circulación forzada.

Presta atencion No confunda el esquema de flujo centralizado con la circulación natural: el refrigerante en los apartamentos urbanos está sometido a una presión considerable, que se inyecta con un equipo especial.
Para que el esquema funcione normalmente, la instrucción requiere el cálculo de todos sus parámetros, sobre la base de los cuales se seleccionarán las secciones de la tubería, la potencia del radiador, la capacidad de la caldera y la potencia, la capacidad de la bomba de circulación de calefacción. Uno de estos parámetros es la característica hidráulica:

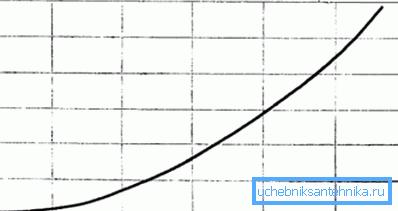

En el gráfico, vemos que la resistencia depende directamente del flujo de refrigerante, es decir, cuanto más rápido se mueve el agua a lo largo del contorno, más resistencia experimenta. En consecuencia, la presión aumenta.
Ahora considere las características de presión del dispositivo de circulación:

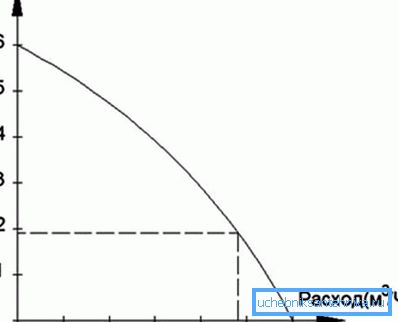

En este gráfico, vemos la dependencia de la pérdida de presión en el caudal de la bomba. Aquí vemos una relación inversa, es decir, cuando el motor se apaga, las pérdidas son máximas y, a medida que aumenta su potencia, las pérdidas disminuyen.

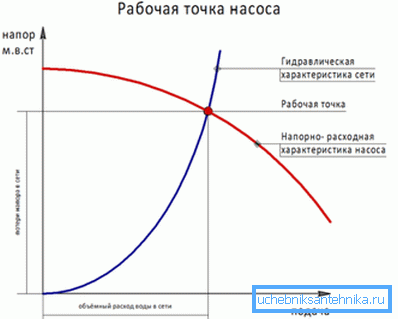

Si combinamos estos dos gráficos, obtenemos la siguiente imagen:

Presta atencion El punto de trabajo nos permite determinar qué resistencia habrá en las tuberías en el flujo máximo (flujo) del refrigerante. Esto significa que nuestro aparato debe tener capacidad suficiente para proporcionar el flujo requerido, pero al mismo tiempo su capacidad debe ser suficiente para hacer frente a la resistencia hidráulica correspondiente.
Calculo de rendimiento

Dado que será difícil construir un gráfico de las características hidráulicas del circuito de calefacción con nuestras propias manos, utilizaremos el cálculo de acuerdo con un esquema simplificado. Por lo tanto, debemos determinar el caudal máximo (capacidad) y la resistencia hidráulica. Vamos a empezar con el rendimiento.
La energía térmica consumida por el circuito de calefacción se expresa mediante la siguiente dependencia:

La fórmula utiliza los siguientes valores:
- W es la energía térmica requerida para calentar nuestras instalaciones en vatios (potencia térmica del circuito);
- C es la capacidad térmica del refrigerante, W / litro * ° C;
- Q - caudal de refrigerante, m3 / hora;
- t1 y t2 son las temperaturas del refrigerante suministrado y retirado, respectivamente.
La selección de la bomba para calefacción está en funcionamiento. El rendimiento del dispositivo debe corresponder al caudal máximo del refrigerante, por lo que convertimos nuestra fórmula para encontrar el flujo:
Q = W / C * (t1 - t2)

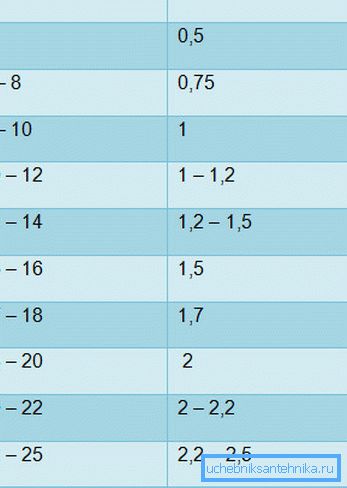

La cantidad de energía W se puede encontrar usando la tabla:

Se supone que la capacidad térmica del agua es de 1.163 W / litro * ° C, la diferencia de temperatura entre la alimentación y el flujo de retorno es de 20 ° C (de acuerdo con el SNiP). Desde aquí obtenemos:
Q = W / 1.163 * 20 = 0.043 * W
Presta atencion Es decir, si necesitamos determinar el caudal de refrigerante para una habitación con un calor de calefacción de 10 kW, entonces tendremos que multiplicar 10,000 por 0.043 y obtendremos 430 litros por hora.
Cálculo de la resistencia hidráulica.

El cálculo profesional y preciso de la resistencia hidráulica del circuito de calefacción es una tarea muy difícil, que requiere conocimientos y habilidades especiales. Utilizaremos un método simplificado, según el cual la presión de la bomba de circulación será igual a:
H = N * k, donde:
- H es la altura de la columna de agua en metros;
- N - el número de pisos en el edificio, incluidos los sótanos;
- k es un coeficiente igual a la pérdida hidráulica promedio por un piso de un edificio o estructura. SNiP toma este coeficiente igual a 0.7 - 1.1 m para esquemas de dos tuberías y 1.16 - 1.85 m para esquemas de organización de suministro de haz colector.

Presta atencion Por lo tanto, resulta que si tenemos una casa de dos pisos con sótano, equipada con una tubería de calefacción de dos tuberías, el motor debe proporcionar una presión igual a 3 * 1.1 = 3.3 metros.
Selección de bomba

Entonces, tenemos dos cantidades: resistencia y rendimiento. Volvamos a nuestro horario con la cabeza de presión y las características de la cuenta.

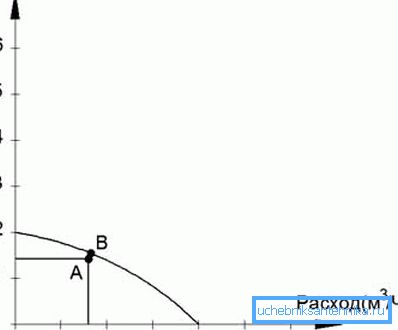

Posponemos el valor de la resistencia en el eje Y, y el valor de la tasa de flujo, en el eje X. Luego seleccionamos la unidad, cuyo gráfico de la dependencia de presión-flujo está cerca de este punto:

Presta atencion Como regla general, el gráfico muestra tres líneas para diferentes modos de operación del motor. Es mejor guiarse por la segunda velocidad, y el punto de operación debe ubicarse en el tercio medio del diagrama, ya que corresponde a la eficiencia más alta.

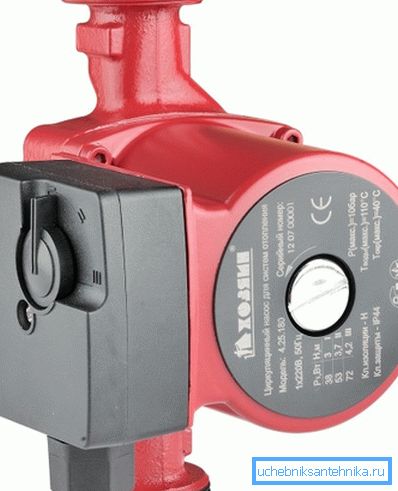

Por supuesto, es necesario seleccionar un dispositivo diseñado para altas temperaturas ambientales (95 - 110 ° C), y también saber el diámetro de la tubería en la que se integrará el dispositivo. El precio del dispositivo dependerá del fabricante y la calidad.
Conclusión
La elección correcta de la bomba de circulación para el circuito de calefacción se realiza sobre la base de cálculos. Si el material presentado le parece demasiado complicado, mire el video en el artículo.
