Cómo elegir una bomba de circulación para calefacción y qué

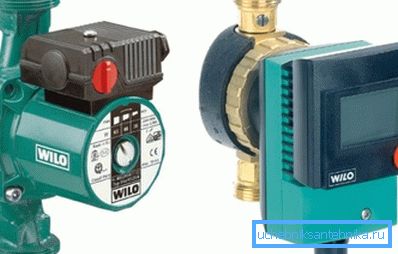

En casas privadas pequeñas, la circulación del refrigerante a través de las tuberías de calefacción se realiza de manera natural, sin embargo, en edificios grandes y de dos pisos, tal sistema es ineficiente, ya que la presión estándar de 0.6 MPa no es suficiente.

Por lo tanto, para aumentar la fuerza y ​​la velocidad de circulación del refrigerante, se utiliza una bomba de circulación. Dado que la eficiencia del sistema de calefacción depende de este dispositivo, es necesario abordar su elección de manera muy responsable, por lo que en este artículo veremos cómo elegir la bomba de circulación para el sistema de calefacción correctamente.

Características de los dispositivos.

Construcción

Por lo tanto, antes de realizar una elección informada de una bomba de circulación para el sistema de calefacción, necesita aprender más sobre su dispositivo. El diseño de este dispositivo recuerda en muchos aspectos a los equipos de bombeo de drenaje, sin embargo, a diferencia de él, el dispositivo está diseñado para forzar la transferencia de refrigerante en un sistema de tubería cerrado (consulte también el artículo Es el sistema de calefacción de dos pisos para calefacción de una casa privada de dos pisos).

La bomba de circulación consta de los siguientes elementos principales:

Principio de funcionamiento

Dado que la bomba de circulación forma parte de un circuito cerrado, el principio de su funcionamiento es el siguiente:

• A través de la boquilla de entrada absorbe el refrigerante debido al vacío creado;
• Dentro del cuerpo, el aparato acelera el movimiento del fluido girando el impulsor;
• Luego, el fluido es expulsado de la salida.

Debido al funcionamiento uniforme de este equipo, se mantiene un cierto nivel de presión en el sistema. Sin embargo, debe tenerse en cuenta que solo será posible aumentarla con la ayuda de una bomba.

La función del aparato de circulación es superar la resistencia en la tubería.

Tipos de unidades

Con el fin de facilitar la selección de la bomba de circulación para calefacción, en primer lugar es necesario determinar su tipo.

Hay dos tipos de dispositivos en el mercado hoy en día:

• "Mojado";
• "Seco"

A continuación echamos un vistazo más de cerca a sus características.

Seco

La parte de trabajo del rotor de este dispositivo no está en contacto con el líquido, ya que está protegido por anillos de sellado, de ahí el nombre. Después de iniciar la unidad, los anillos se ponen en movimiento uno respecto al otro.

Entre las características del aparato de tipo seco se pueden identificar:

• Alta eficiencia - 80 por ciento.
• La vida útil de las piezas móviles es de tres años.
• Fuerte ruido durante el funcionamiento, por lo que el dispositivo debe instalarse en una habitación separada.

Presta atencion Cuando se utiliza el aparato con un rotor "seco", es necesario controlar la presencia de impurezas en el refrigerante bombeado y el grado de polvo de la habitación. De lo contrario, el dispositivo puede fallar.

Como resultado, las unidades secas son una excelente solución para los sistemas de calefacción de casas grandes.

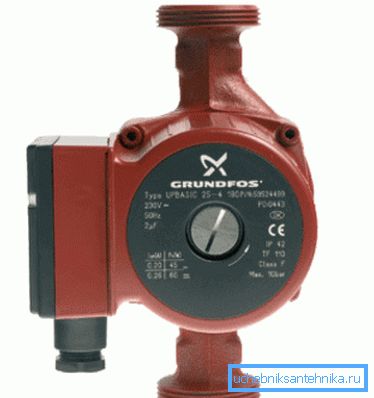

Mojado

En dispositivos de este tipo, la parte de trabajo se sumerge en el líquido bombeado. En este caso, la parte eléctrica está protegida por un cristal hermético. Como regla general, los rotores para tales dispositivos están hechos de cerámica, y el cuerpo está hecho de hierro fundido, bronce o latón.

Entre las características de los agregados de tipo húmedo se encuentran:

• Larga vida útil.
• Fácil instalación y reparación, para que este trabajo no sea difícil incluso con sus propias manos;
• Bajo nivel de ruido;
• Baja eficiencia (30 por ciento menos que en seco).

Como resultado, tales dispositivos son una excelente solución para las necesidades domésticas, donde no se requiere asegurar la circulación de fluido en tuberías de larga distancia.

Criterios de selección

Antes de elegir bombas de circulación para sistemas de calefacción, es necesario determinar su capacidad requerida. Es muy simple hacer esto: es necesario equiparar la potencia de la caldera de calefacción con el volumen de portador de calor transmitido por minuto. Por ejemplo, si la potencia de una instalación de calefacción es de 35 kW, 35 litros de líquido pasarán a través de ella en un minuto.

Además, es necesario determinar el caudal de refrigerante en una determinada sección del circuito. Para ello, tenga en cuenta los datos sobre la potencia de calentamiento de las baterías. Para llevar a cabo los cálculos necesarios, se supone que la velocidad promedio del refrigerante en la tubería es de 1,5 m / s.

Sugerencia No debe dar preferencia a los modelos, cuyo precio es el más bajo, ya que puede corresponder a la calidad del producto.

Si, al calcular la potencia del dispositivo, resulta que, por ejemplo, una sección de tubería de diez metros necesita una presión de 0.6 m, entonces una trama de 100 metros requerirá una presión de 6 metros, respectivamente. Habiendo decidido todos los parámetros, solo queda encontrar un modelo adecuado.

Los aparatos italianos son considerados los mejores:

• DAB;
• Ebara
• Lowara;

Además, las unidades alemanas de Wilo y las bombas de circulación de calefacción danesa Grundfos son una buena opción. Los fabricantes nacionales también se han recomendado bien, sin embargo, se enfocaron en la producción de dispositivos industriales.

Aquí, quizás, está toda la instrucción para elegir una bomba de circulación.

Conclusión

Seleccionar una bomba de circulación adecuada para calentar es fácil. Para hacer esto, solo tiene que decidir el tipo de dispositivo que mejor se adapte a un caso determinado, así como calcular los parámetros necesarios.

Del video de este artículo, puede obtener información adicional sobre este tema.
