Cómo elegir un radiador: de acuerdo con el principio de

27-04-2018
Calefacción

La información sobre cómo elegir un radiador de calefacción será relevante no solo para los artesanos que planean construir una casa. Incluso al comprar un calentador adicional, uno debe tener en cuenta sus parámetros, ya que cualquier cambio en el sistema de suministro de calor del edificio debe ser pensado y justificado.

En nuestro artículo, le diremos lo que necesita recordar al diseñar circuitos de calefacción, así como las reglas que deben seguirse al elegir las baterías para una casa o apartamento.

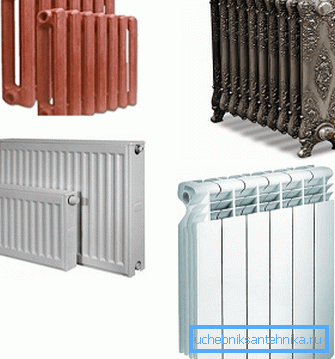

La variedad de modelos es bastante grande, ¡así que debes elegir cuidadosamente!

Principales criterios de selección

Principio de funcionamiento

Comprenda cómo elegir el radiador adecuado, solo es posible después de un análisis exhaustivo de sus parámetros operativos. Hay relativamente pocos de ellos, pero todos son muy importantes.

Lo primero que necesitamos saber es el tipo de dispositivos utilizados.

Según este parámetro, los radiadores se dividen en agua y electricidad:

  • En las baterías de agua, el agua caliente actúa como refrigerante. El proceso de calentamiento se realiza en una caldera o en un horno especial equipado con un tanque de calentamiento de agua. Después de eso, el refrigerante a través de las tuberías (por gravedad o fuerza) ingresa al alojamiento del radiador, donde transfiere calor a sus paredes.

Presta atencion A veces, en lugar de agua, se utiliza vapor caliente, anticongelante o una mezcla de agua y alcohol como refrigerante. El uso de estos compuestos deja una huella en el diseño del sistema en su conjunto.

  • El principio de funcionamiento del radiador eléctrico es radicalmente diferente del descrito anteriormente. Dentro del dispositivo hay un portador de calor a base de aceite mineral, que se calienta mediante el funcionamiento de los elementos internos de calefacción incorporados. Después de eso, los contenidos calentados transfieren una parte significativa del calor a las paredes de la batería, desde donde la energía ingresa al medio ambiente.
  • El punto importante es el consumo de energía de tales dispositivos. Antes de elegir un radiador de aceite como la principal fuente de calor, es recomendable verificar el estado del cableado y su margen de seguridad: muy a menudo los cables simplemente no soportan la carga, lo que provoca un cortocircuito y, a veces, un incendio.
Enfriador de aceite del piso

Si está realizando una reconstrucción de la red de calefacción, la pregunta sobre cómo elegir los radiadores ni siquiera se plantea: simplemente compramos dispositivos del mismo tipo que los instalados.

Pero con una revisión completa, es bastante posible abandonar el calentamiento de agua en favor de la electricidad. Sin embargo, todos los factores son importantes aquí y, en primer lugar, el precio de la electricidad en su área y el stock de capacidad de generación. Si no comparte estos matices, puede resultar que ahorrar en calefacción sea insignificante o totalmente ausente, pero las interrupciones en el calor serán comunes.

Transferencia de calor

El siguiente momento es la transferencia de calor. Aquí debemos decidir cómo elegir los radiadores de calefacción sobre el espacio del piso, ya que, cuanto más grande es la habitación, más calor se necesita para calentarlo.

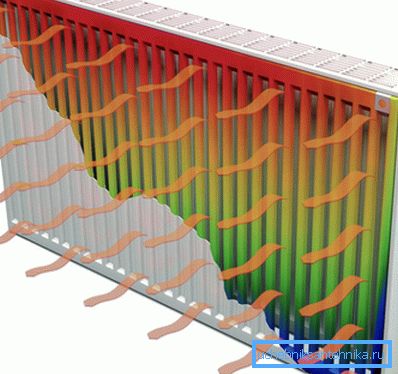

El movimiento del flujo de calor de la batería.
  • El primer método es el más simple: multiplique el área de una habitación por 100 W y divida el número resultante por la tasa de transferencia de calor de todo el radiador o una sección separada (Esta información contiene instrucciones para el dispositivo). El resultado resultante se redondea a un valor entero de manera considerable para obtener un margen de rendimiento.
  • Hay una respuesta más a la pregunta de cómo elegir el número de secciones para los radiadores.. Para hacer esto, el volumen de la habitación (el área multiplicada por la altura) se multiplica por 41 W (el coeficiente estándar de consumo de calor para la banda media de la Federación Rusa). Luego procedemos como en el caso anterior: dividimos la necesidad de calor de la habitación por la transferencia de calor de diseño de una sección.

Presta atencion Los parámetros de transferencia de calor se especifican para una temperatura de refrigerante específica (valores básicos de 60, 70 y 80 ° C, pero hay otras opciones), por lo que los cálculos deben tomar el valor que mejor se adapte a las características de su red de calefacción.

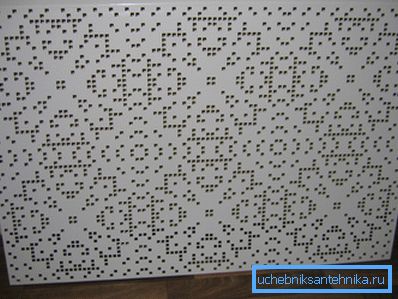

Cuanto más densa es la pantalla, mayor es la pérdida de transferencia de calor

Además, para compensar la pérdida de calor, es conveniente utilizar factores de corrección.

Por ejemplo:

  • Para una habitación con una ventana y una pared exterior + 20%.
  • Para una habitación con dos ventanas y dos paredes exteriores + 30%.
  • En presencia de ventanas orientadas al norte o noreste + 10%.
  • Cuando se utilizan pantallas de tipo sólido con ranuras horizontales + 15-20%, etc.

Los valores que se adaptan a su situación se resumen y suman al valor de consumo de calor. Si esto no se hace, puede resultar que la potencia del radiador simplemente no sea suficiente.

Presión de trabajo

Si planea hacer la instalación usted mismo, sin la participación de especialistas, es muy importante lidiar con la presión de trabajo en el sistema. El hecho es que las cargas hidráulicas excesivas pueden conducir a la destrucción de los dispositivos de calefacción, porque debe seleccionar los radiadores que resistan con precisión las caídas de presión en el sistema.

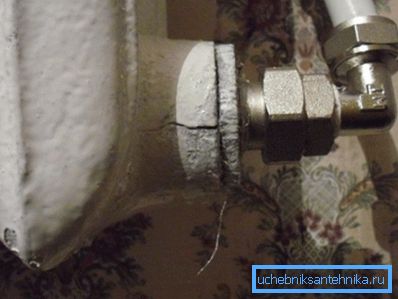

Foto de la grieta que puede formarse al caer la presión.

La magnitud de la resistencia a la presión depende en gran medida del material del que está hecho el dispositivo:

Tipo de radiadores Presión de trabajo, atmósferas.
Hierro fundido 10-15
Aluminio 6 - 16
Acero 6 - 10
Bimetalico Hasta 35

Como puede ver, todas las construcciones se pueden usar en redes de toda la casa; sin embargo, cuando se instalan en un edificio de apartamentos, se deben tener en cuenta los picos de presión a corto plazo cuando se realizan pruebas de presión. Por eso es importante tener un margen de seguridad, de lo contrario, podrían producirse fugas con el tiempo.

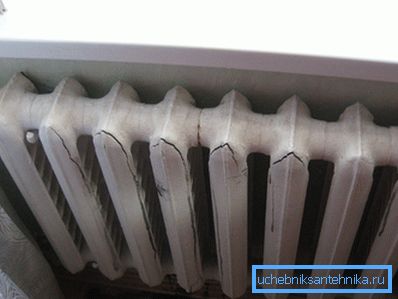

Otro dispositivo que no podía soportar el crimpado.

Variedades de material

Hierro fundido

Hoy en día, en las cadenas minoristas hay varios tipos de radiadores: qué elegir, usted decide, pero debe recordar que, de muchas maneras, las propiedades de los productos dependen del material del que están hechos.

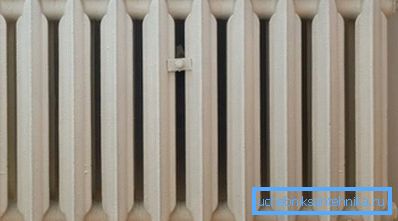

Clásico

Los radiadores de hierro fundido son un grupo de dispositivos un tanto anticuados. Si anteriormente estaban equipados con casi todas las instalaciones, hoy en día se están retirando gradualmente dichos productos.

Hay varias razones para esto:

  • Primero, a pesar de la alta densidad y la resistencia a las caídas de presión, el hierro fundido tiene una cierta fragilidad. Esto conduce a menudo al hecho de que cuando se golpea con un objeto duro, la batería simplemente se rompe.
  • En segundo lugar, la emisión de calor en los radiadores de hierro fundido es bastante baja y se calientan muy lentamente.
  • En tercer lugar, una masa significativa dificulta la instalación del sistema de calefacción con sus propias manos, y en algunos casos (por ejemplo, si las paredes de la casa están hechas de hormigón poroso) imposibilitan la instalación de baterías.

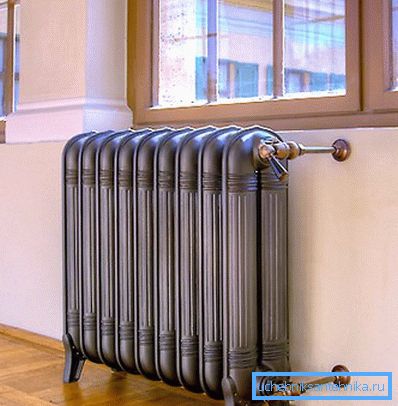

Radiador de diseño, que no es tan cálido como decora la habitación.

Sin embargo, hay excepciones. Los radiadores de hierro fundido de diseño tienen cierta demanda porque están destinados principalmente a la decoración de interiores. En este caso, por supuesto, no estamos hablando de optimización de costos, ya que los productos en sí son caros (de 10 mil rublos), y tendrán que gastar mucho más en calefacción.

Acero

Los paneles de acero y los modelos tubulares también pueden usarse para calentar hogares.

Características de acero tales características:

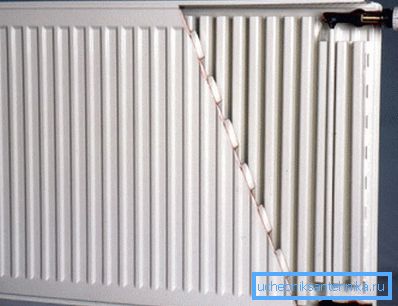

Dispositivo de panel de acero en la sección.
  • Buena conductividad térmica: en este parámetro, los paneles de calentamiento son muchas veces superiores a los productos hechos de hierro fundido.
  • Fuerza suficiente.
  • Costo relativamente bajo.

Al mismo tiempo, hay productos de acero y contras:

  • Cuando entra en contacto con el agua, el acero se somete a la corrosión, ya que dichos radiadores deberán reemplazarse con mucha más frecuencia.

Presta atencion La corrosión se acelera en gran medida cuando se usa agua no preparada, así como cuando una gran cantidad de aire ingresa al sistema. Es por eso que en las redes de edificios de apartamentos con calefacción centralizada, las baterías se oxidan muy rápidamente.

  • Con las caídas de presión, existe el riesgo de que las juntas de la tubería fallen.

Aluminio

Antes de elegir un radiador de aluminio para instalar en una casa o apartamento, debe estar familiarizado con sus características:

  • Para productos de este tipo se caracteriza por una muy alta disipación de calor. Los modelos de aluminio son los líderes del mercado en este parámetro, por lo que si sus prioridades son proporcionar un microclima cómodo con un consumo mínimo de combustible, entonces debe elegir el aluminio.
  • La resistencia de las estructuras es bastante suficiente, pero las fuertes caídas de presión pueden destruir las costuras entre las secciones.

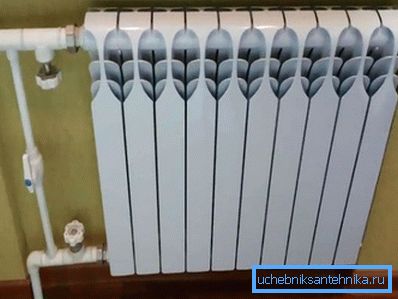

La aparición de radiadores de aluminio es otra ventaja de ellos.
  • El aluminio, a diferencia del acero, no se oxida, pero si el agua alcalina ingresa al sistema, la superficie interna de las secciones se corroerá. Con el tiempo, esto conducirá a una disminución en la transferencia de calor y una disminución en la resistencia de las paredes.

El cobre

Antes de elegir un buen radiador de calefacción, es importante analizar todas las opciones disponibles. Enfocamos deliberadamente su atención en este consejo, porque muy a menudo, debido a su baja prevalencia, los diseños decentes están más allá de la atención de los maestros.

Estos productos incluyen baterías de cobre:

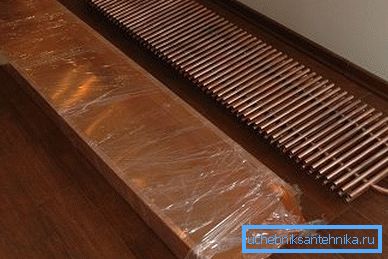

Construcción de tubo de cobre libre de oxígeno.
  • El cobre prácticamente no está sujeto a corrosión, lo que prolonga significativamente la vida útil de las baterías.

Presta atencion Con la oxidación activa, se forma una pátina densa en la superficie, que protege al metal de una mayor destrucción.

  • La elasticidad de las paredes de los tubos de cobre les permite tolerar caídas de presión.
  • La conductividad térmica del material es muy alta, ya que casi toda la energía que recibe el radiador de cobre dará al aire de nuestra habitación.

Sólo dos menos:

  • El cobre es bastante caro, porque los costos de la disposición del sistema serán sustanciales.
Modelo de diseñador de cobre
  • Cuando el cobre entra en contacto con el acero, la corrosión se está desarrollando activamente, por lo que el ahorro al colocar tuberías más baratas no funcionará.

Modelos bimetalicos

Y, sin embargo, si necesita un dispositivo con una combinación universal de características, elija una batería bimetálica:

  • La base del producto consiste en tuberías y tanques hechos de acero (a veces, de cobre).
  • Las placas de aluminio intercambiador de calor están instaladas en la superficie de las tuberías de agua caliente.
  • Debido al diseño separado, el aluminio no entra en contacto con el líquido y no se corroe, y tampoco experimenta cargas hidráulicas.
  • Al mismo tiempo, las aletas proporcionan una transferencia de calor efectiva.

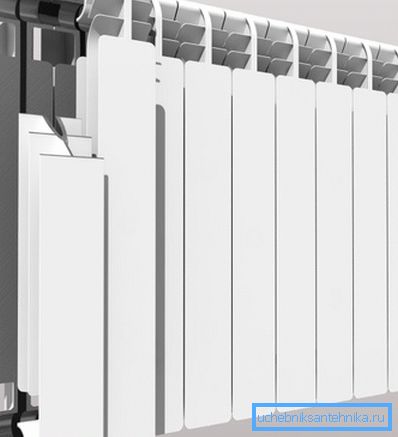

La estructura de los modelos bimetálicos.

Una desventaja significativa de los radiadores de tipo bimetálico es su alto precio, pero este es exactamente el caso cuando los costos de una sola compra son compensados ​​por el beneficio de uso.

Conclusión

Como puede ver, puede encontrar una variedad de radiadores de calefacción en el mercado: hemos descrito anteriormente cómo seleccionarlos según los parámetros básicos, y para un análisis más detallado, también vale la pena ver el video en este artículo. No debe olvidarse que no existe una solución universal, y la elección final aún depende de sus prioridades y de las restricciones impuestas por las condiciones existentes.
