Cómo elegir un medidor eléctrico.

Desafortunadamente, hasta la fecha, las fuentes de energía alternativas no han recibido la distribución que nos gustaría. Esto se debe al alto precio de los módulos individuales y los costos de mantenimiento suficientes. Por esta razón, la población consume energía de la red central, y la contabilidad se realiza utilizando medidores de electricidad. En este sentido, es necesario saber elegir un medidor eléctrico.

Determinar los parámetros requeridos.

Antes de proceder a la elección de una de las opciones existentes para el medidor eléctrico de un apartamento o casa, debe conocer los parámetros de la red, que está incorporada en el proyecto o que ya se realizó en un área residencial. Ver qué dispositivo está instalado. Si esto no es posible, consulte la documentación o póngase en contacto con la estructura apropiada.

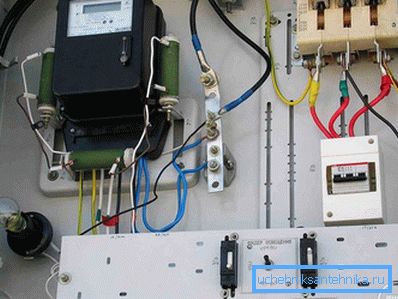

Determinar las condiciones de operación.

Para decidir sobre la elección del medidor eléctrico, debe responder las siguientes preguntas:

  • ¿Dónde se montará el dispositivo de medición: en interiores o en exteriores?
  • ¿Cuál es la carga máxima aproximada?
  • ¿Está planeando conectar a consumidores de alta potencia en el futuro?
  • ¿Qué fuerza de corriente se requiere para que la mayoría de los dispositivos funcionen de manera cómoda y simultánea?
  • ¿Cuántas fases se dejarán caer?
  • ¿Qué clase de precisión es preferible en circunstancias específicas?
  • ¿Planea el desglose del consumo por aranceles?
  • ¿Cuáles son las condiciones de temperatura de operación?
  • ¿Habrá consumidores monofásicos o solo consumidores trifásicos?
  • ¿Debería haber funciones adicionales en el dispositivo?

Algunos artículos pueden ser marcados inmediatamente. Otros deberán considerar información adicional, que se proporcionará a continuación.

Que elegir

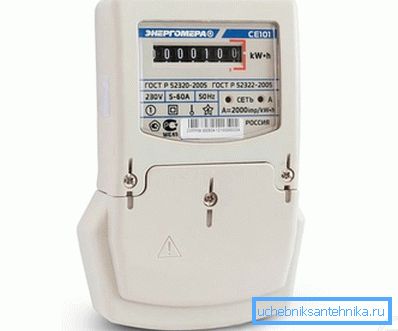

Tarifa única de una sola fase

Todos los dispositivos de medición de electricidad se dividen en dos grandes grupos:

  • Sola fase Proyectos previstos para una casa o apartamento privado. Gracias a ellos, es posible el funcionamiento ininterrumpido de los electrodomésticos convencionales. Los motores trifásicos se arrancarán a través de un condensador.
  • Tres fases También se puede instalar en algunos apartamentos y casas residenciales. Por lo general, se envía una solicitud adicional para esto con una justificación de la necesidad de una fase adicional. Es insustituible cuando el calentamiento de toda el área se realiza a expensas de una caldera eléctrica. La mayoría de ellos están presentes en diversas instalaciones de producción. A su vez, esta opción tiene dos subespecies: de tres hilos y de cuatro hilos. Los primeros se aplican cuando solo se planifican los consumidores trifásicos. Los últimos vienen con cero, lo que significa que con el cableado y la conexión adecuados, puede utilizar fácilmente las unidades convencionales de 220 V.

Tres fases

Según el método de conexión a la red central, se distinguen estos tipos de medidores trifásicos:

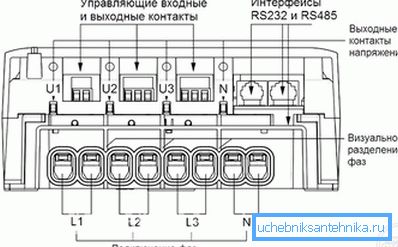

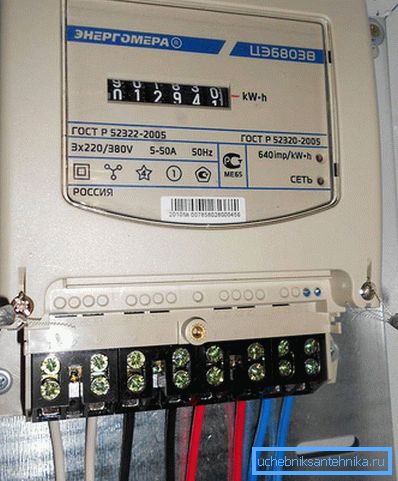

  • Metro trifásico de paso directo
    Flujo directo. No hay módulos adicionales instalados en el camino hacia el dispositivo. Los cables simplemente se insertan en los terminales, de acuerdo con la marca y el cableado planificado. Los productos de este tipo se utilizan en el caso de una carga total que no excederá de 50 kW, y la corriente es de 100 A. Pero si la presencia de consumidores trifásicos es mínima o se encienden con poca frecuencia, es importante controlar el desequilibrio de fase. Si la cifra supera el 20%, esto puede provocar el fallo de uno de los conductores. La consecuencia puede ser una falla o incapacidad para iniciar unidades trifásicas.
  • Semi-indirecto Se proporcionan para aquellos casos en que la carga variable calculada estará en límites superiores a 60 kW. La línea principal se suministra al dispositivo a través de transformadores de corriente especiales. Hay una cierta pérdida durante la conversión, por lo que al pagar la factura, es necesario multiplicar las lecturas por un factor que se indica en los convertidores. Hay 4 esquemas de entrada diferentes: transformador de corriente de diez hilos a estrella, a través de un bloque de terminales de prueba, con circuitos combinados de corriente y voltaje.
  • Indirecto Más a menudo se utiliza para fines industriales. Al igual que en la vista anterior, están conectados a través de transformadores de voltaje, pero un voltaje grande - 6-10 kV, así como transformadores de corriente. En este caso, la carga máxima permisible aumenta significativamente. Esto significa que la puesta en marcha de los motores de varias máquinas se llevará a cabo sin mucha dificultad. Tienen sus dos subespecies. El primero es para transformadores con un valor de factor de conversión específico. El segundo es universal y soporta varios indicadores.

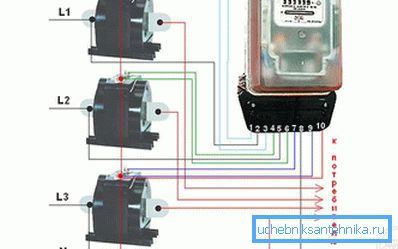

Medidor trifásico de conexión

Existen soluciones que tienen un enfoque más estrecho y se aplican en ciertas regiones, localidades o según las condiciones acordadas previamente. Por ejemplo, entre ellos hay:

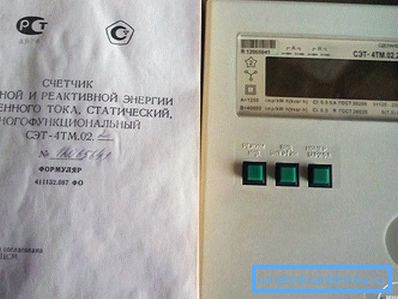

  • Contador de energía activa y reactiva.
    Productos que miden la energía activa y reactiva. La energía que recibe el consumidor y que ha sido completamente transformada y consumida se considera activa. Por ejemplo, esto se aplica a las bombillas incandescentes, calentadores eléctricos, chimeneas, planchas, etc. En este caso, con una potencia de 2 kW, se considera que el aparato consumió 2 kW durante un período de tiempo. La situación es completamente diferente con las unidades en cuya construcción hay transformadores, condensadores y otros componentes. La esencia de su trabajo radica en el hecho de que al principio la energía que se suministra se almacena parcialmente y solo entonces se convierte en trabajo útil. Por ejemplo, para arrancar el motor, es necesario almacenar un pulso en un condensador, que luego lo transfiere a los devanados. Esto también se aplica a las herramientas eléctricas domésticas comunes. La potencia de 1000 W se puede indicar en el taladro, pero en realidad consumirá 1700 W. Para determinar la cifra exacta, por lo general, se indica el coeficiente? En el cual se debe dividir la potencia especificada. Puede estar en el rango de 0.5 a 0.9. Cuanto más alto es, menor es la pérdida de energía reactiva. Los contadores que toman en cuenta dos tipos de consumo se instalan con mayor frecuencia en instalaciones industriales, donde hay una gran cantidad de equipos de alta potencia. En este caso, la empresa recibe un extracto con dos dígitos. En ciertos casos, es posible compensar las pérdidas utilizando un módulo especial. Para la persona promedio, el consumo de energía reactiva no se tiene en cuenta.
  • Con tarifas de prepago. La conclusión es que la entrega de tal cantidad de medios que se pagó está disponible. Para que los datos se transmitan al propio dispositivo, se utilizan tarjetas de plástico o llaveros iButton. En este caso, puede pagar sin esperar en línea o esperar. La desventaja de esta solución es deshabilitar incluso un pago en caso de retraso.
  • Con límite de carga máximo. En este caso, en el propio dispositivo, se implementa un circuito de control de potencia o se incorpora un limitador. En la primera variante, cuando se excede el valor declarado, se envía una señal al dispositivo de desconexión, que se dispara. En el segundo, el propio dispositivo de potencia produce la ruptura de la cadena. La instalación de tales productos se ha vuelto cada vez más necesaria en el desarrollo de un plan individual. Esto se debe al deseo de racionalizar y hacer un consumo más uniforme en un área. En algunos casos, esto puede crear un problema, por ejemplo, si lo desea, además del gas, también puede calentar la habitación con aparatos eléctricos. Dado que no se previó tal carga, se producirá un cierre permanente. Antes de instalar una unidad de este tipo, es necesario acordar todos los matices de la potencia máxima disponible.
  • Con transmisión remota de datos.

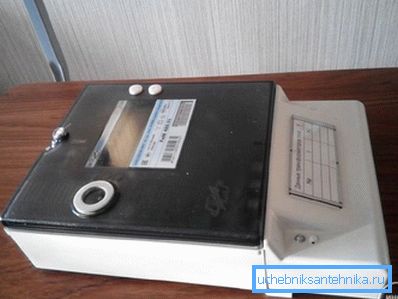

    Con transmisión de datos inalámbrica o telemetría. En este caso, el dispositivo puede contener un módulo inalámbrico GSM o un puerto especial para leer. En el primer caso, el testimonio se envía al servicio, incluso sin utilizar el controlador. En el segundo, no es necesario escribir nada, basta con leer los datos con un dispositivo especial. Para el usuario final, esto casi no hace ninguna diferencia, excepto cuando alguien quiere engañar al contador y la señal de violación se puede transmitir de inmediato.
  • Monofásico monofásico

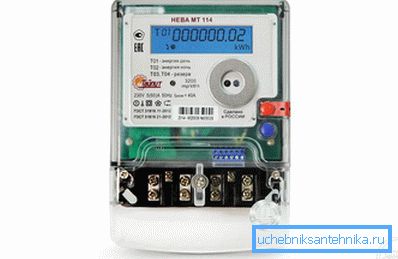

    Tarifa única y tarifa múltiple. Los primeros se utilizan en cada apartamento. Pero esta última es una solución muy rentable para quienes pueden transferir el período principal de los dispositivos de alta potencia a la noche. La esencia de la idea es la siguiente: de 7 am a 23 pm, la contabilidad se basa en un precio y ya de 23 en otro. A veces la diferencia llega a 2 o más veces. En algunos países, para alentar a los residentes a instalar tales dispositivos, por la noche, la electricidad se libera sin cargo.
  • Con la posibilidad de vender electricidad. En cierto sentido, una novedad, pero utilizada activamente en granjas, donde existe un sistema para convertir la energía solar o el calor en electricidad. Cuando hay un uso activo de electricidad en un día nublado, la parte faltante se compra al proveedor. Pero cuando se produce demasiado, entonces se entrega a la red y esto se muestra en el testimonio. En condiciones ideales, puede ir a cero o incluso a más.

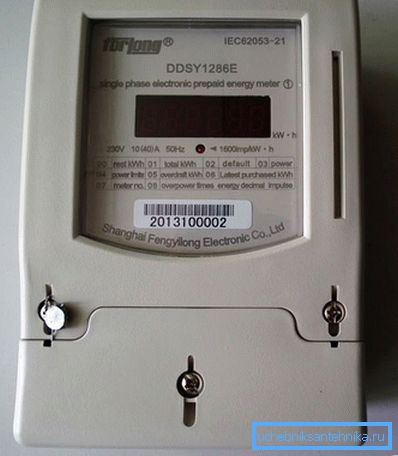

Con tarifas prepagas.

Ciertas marcas se aplican generalmente a los medidores. Para que sea más fácil de entender, proporcionamos una descripción de los valores básicos. Por ejemplo, la letra P significa que es un dispositivo para energía reactiva, L - activa, O - monofásica, Y - universal. Figuras 3, 4 - el número de cables en la conexión. Las bonificaciones adicionales en el dispositivo pueden ser la luz de fondo de la pantalla, que le permite tomar lecturas en cuartos oscuros. En otros, se incluye una pequeña batería que le permite mostrar valores incluso en ausencia de electricidad.

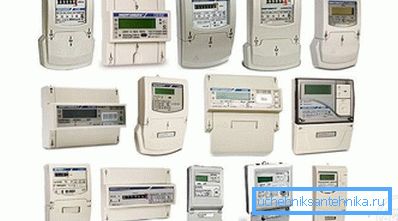

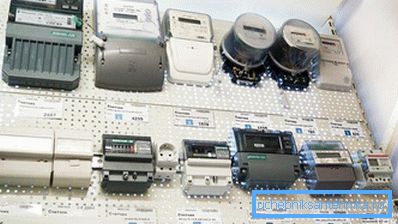

Gama de contadores

Principio de funcionamiento

Hasta cierto punto, los dispositivos electromecánicos o de inducción eran los más comunes. Estas son las unidades en las que hay un disco giratorio. El principio de su trabajo se basa en el comportamiento del cuerpo en un campo de inducción. Este último se forma debido a la presencia de dos bobinas. Uno de ellos está conectado en paralelo, una bobina de voltaje, el otro en serie, una bobina de corriente. Entre ellos comienzan a fluir las interferencias magnéticas, que pasan a través del disco y hacen que gire. Él, a su vez, pone en movimiento cilindros con números, que representan el valor final del consumo. Cuanto más alta es la carga, más fuerte es el efecto de la interferencia, más rápido gira la placa. Para que todos los procesos ocurran de esta manera, se requiere un cambio de fase de 90 °.

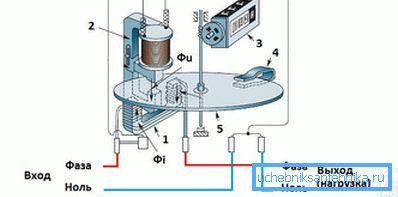

Esquema de operación de contador de inducción

Las ventajas de tales dispositivos son:

  • Alta fiabilidad. Incluso en el caso de cortocircuitos, pueden continuar trabajando después de la eliminación de todas las consecuencias.
  • Larga vida útil. La cuenta atrás comienza con 15 años y más. Algunas unidades no han sido reemplazadas por 30 años o más.
  • No hay necesidad de configuración adicional. Todo lo que se requiere es hacer el cableado adecuado.
  • La categoría de precios es más baja en comparación con la electrónica.
  • Adaptabilidad a redes de baja calidad.

Las desventajas son:

  • Precisión disminuida con consumo reducido. Esto se debe a una disminución en el campo electromagnético.
  • Precisión de clase pequeña. No supera el valor de 2 unidades.
  • Fallo en el seguimiento con un cambio brusco en las corrientes de carga.
  • Facilidad de implementación del esquema para desconectar la electricidad o detener el disco.
  • Alta tasa de consumo interno. Es decir El medidor en sí puede afectar parcialmente la cantidad en el recibo de electricidad.
  • La necesidad de utilizar dos dispositivos diferentes para el cálculo de energía eléctrica activa y reactiva.
  • Tamaño relativamente grande.

El principio de funcionamiento del medidor electrónico sigue siendo el mismo, pero los componentes han cambiado ligeramente. En lugar de devanados, se utilizan dos sensores: voltaje y corriente. Después de recibir la señal, la transmiten al convertidor. Su tarea es cambiar la señal a digital y enviarla al microprocesador. Después del análisis, los datos se muestran en una pantalla integrada u otro dispositivo.

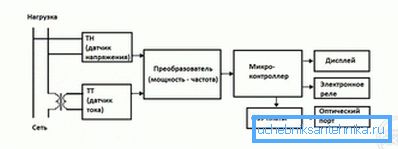

El esquema del contador electrónico.

Las ventajas de esta solución son:

  • Dimensiones compactas en comparación con los dispositivos de inducción.
  • Falta de piezas mecánicas que estén más sujetas a desgaste.
  • Precisión de alto grado.
  • La capacidad de usar un solo producto para contar energía en diferentes direcciones.
  • El error mínimo.
  • La capacidad de enviar lecturas de forma remota.
  • La ventaja de calcular pérdidas en un área particular.

Hay algunas deficiencias:

  • Inestabilidad a fuertes caídas en la red y los efectos de los rayos.
  • Precio suficientemente alto. Especialmente cuando se trata de dispositivos multitarif.
  • Dificultad para realizar trabajos de reparación.
  • Sensibilidad a cambios bruscos de temperatura.
  • La complejidad de determinar el elemento en el chip, que ha fallado.

En algunos lugares, las organizaciones autorizadas reemplazarán a los instrumentos. Esto puede ocurrir tanto a expensas del consumidor, como de forma gratuita. Es importante aclarar este matiz antes de la instalación.

Clase de exactitud

Clase de exactitud

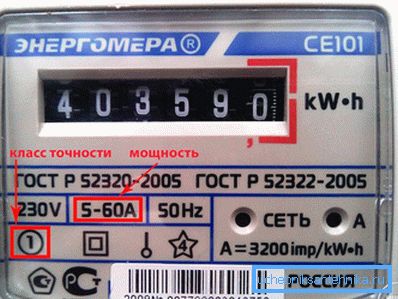

La clase de precisión indica la precisión del dispositivo. Cuanto mayor sea el número, mayor será el defecto. Suele ir en favor del consumidor. Por lo tanto, en el caso de que haya libertad de elección, intentan permanecer en una solución más ventajosa. En total, en Rusia y algunos otros países, se distinguen las siguientes cantidades:

  • 5.0;
  • 2.0;
  • 1.0;
  • 0.5;
  • 0.2.

A menudo puede faltar la parte decimal. También en algunas situaciones, se agrega la letra S, que indica de qué material están hechos los devanados. La mayor desviación es generalmente en unidades de inducción, por lo que los residentes de las casas se muestran reacios a reemplazarlos con los electrónicos modernos.

Alguien todavía está tratando de engañar al dispositivo de medición, detenerlo o hacer esfuerzos para desenrollar las lecturas. Pero la mayoría de las veces tales trucos no pasan sin consecuencias. Siempre es fácil rastrear los contactos quemados. Amenaza con una multa considerable.

Tipos de instalacion

En menos casos, la instalación del medidor está permitida dentro del apartamento o la casa. Más a menudo se llevan al rellano o a la pared frontal de la casa. Esto se hace para complicar la tarea del usuario para hacer cualquier modificación. Hay dos formas principales de instalación:

  • en carril DIN;
  • en un stand especial.

Con control remoto

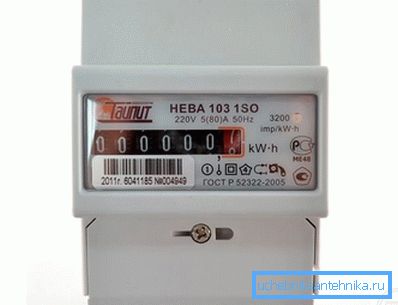

En el primer caso, hay una ventaja de combinar la propia unidad y la centralita. En la parte posterior hay un surco especial que coincide exactamente con el tamaño de la placa de metal. La segunda opción ha sido y sigue siendo utilizada en casas y apartamentos privados. Al mismo tiempo, también se instalan un interruptor automático o enchufes en la placa para protección contra sobrecargas y cortocircuitos.

Para evitar problemas con la entrada de humedad cuando se instala en la calle, se utiliza una caja sellada especial. Normalmente está hecho de plástico resistente a la luz UV. Es importante que la ventana de visualización esté cubierta con vidrio, y no con un parche de polímero. En el segundo caso, se nubla con el tiempo y debe eliminarse para tomar lecturas. Los orificios para los carros también deben cerrarse con inserciones de goma especiales. Las dimensiones y los parámetros de las cajas para soluciones monofásicas y trifásicas son diferentes.

Asegúrese de asegurarse de que el sello se instaló en su lugar. Si se daña o se rompe accidentalmente, debe informar inmediatamente al controlador. Sin hacer esto de manera oportuna, será difícil deshacerse de una pequeña pena.

Cálculo de potencia total y intensidad de corriente.

Selección de contadores de electricidad.

Realizar tales cálculos es útil no solo para la correcta selección del medidor, sino también para la compra de cables con la sección transversal necesaria, lo que evitará daños en todo el sistema. Para darte cuenta de esto, necesitas hacer:

  • Tome una hoja de papel limpia.
  • Liste en ella todos los dispositivos que serán alimentados desde la red.
  • Junto a cada uno de ellos es necesario reescribir su consumo de energía.
  • Al final, los valores se suman y se muestra el total.

Pero vale la pena recordar que no todos ellos funcionarán al mismo tiempo. Por lo tanto, debe hacer un desempaque de lo que se incluirá más a menudo. Resumiendo su consumo, será posible determinar si hay suficiente automático con el valor recomendado de la corriente. Si se revela que este no es el caso, entonces se envía una solicitud correspondiente con una solicitud para aumentar el umbral.

Existe la opinión de que el dispositivo debe comprarse con la máxima "frescura". Parte de este consejo está justificado. Pero vale la pena recordar que la principal no es la fecha de lanzamiento, sino la fecha de la última calibración. Para su designación se realiza la marca correspondiente en el pasaporte, así como en el precinto.

Después de leer el artículo, puede volver a las preguntas que están al principio y completar los espacios que faltan. Teniendo en cuenta todos los consejos, puede elegir exactamente lo que más le convenga personalmente.
