Cómo elegir los radiadores de calefacción por área:

18-09-2018
Calefacción

La selección de radiadores de calefacción por área es un método común para calcular los dispositivos de calefacción. A pesar de la imperfección del método, permite determinar de manera confiable la potencia térmica requerida de las baterías. Queremos averiguar cómo elegir el radiador correcto por área de la habitación climatizada.

Determine cómo calcular el área del radiador para un calentamiento eficiente.

Cálculo de los parámetros de la batería.

¿De qué depende la pérdida de calor?

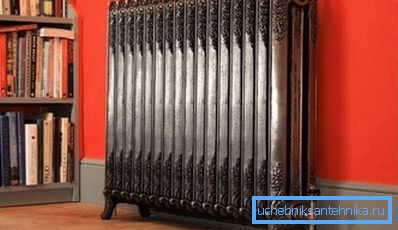

La gran superficie del radiador de hierro fundido aumenta su eficiencia.

En regiones con un cambio pronunciado de estaciones, el indicador tradicional de comodidad y confort de la vivienda se considera su protección contra el frío. Por lo tanto, el problema de la calefacción de alta calidad y eficaz de los locales es bastante grave, especialmente en los últimos tiempos.

El hecho es que la mayoría de nuestros compatriotas están acostumbrados al hecho de que la intensidad del calentamiento no debe ser inferior a un cierto valor, y en caso de exceso de calor, siempre puede abrir la ventana y ventilar la habitación.

Hoy en día, este enfoque es inaceptable, ya que el sistema antiguo se está reorganizando en la dirección de la medición estricta de la energía consumida, y nadie quiere pagar por el aumento de temperatura en la calle. Por lo tanto, el consumidor quiere saber exactamente cómo calcular los radiadores de calefacción sobre el área de un apartamento o casa.

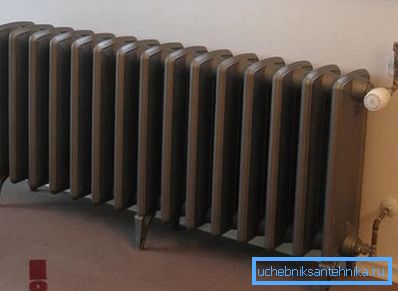

La superficie de calentamiento del radiador de hierro fundido le permite emitir más calor.

El cálculo de la intensidad requerida del trabajo de los convectores tiene como objetivo determinar el valor de la energía que debe transferirse a la sala para compensar las pérdidas de calor que se producen a través de la envoltura del edificio:

  • ventanas
  • puertas
  • paredes
  • techo
  • el piso

Obviamente, el resultado dependerá de tales factores:

  • El número y tamaño de las ventanas;
  • La calidad del vidrio y el número de cámaras en ellos;
  • El número y tamaño de las puertas;
  • Régimen de temperatura del suelo por encima del techo;
  • Condiciones de temperatura en el espacio bajo el suelo;
  • El grado de aislamiento de la pared (una pared con dos ladrillos y una capa de espuma de 10 cm se considera de aislamiento moderado);
  • Orientación de las paredes externas a los puntos cardinales.
  • Carga de viento en las paredes y techo;
  • Temperatura y clima en la región;
  • El número de muros que bordean la calle;
  • El grado de aislamiento del techo, si hay un ático sin calefacción por encima de él;
  • El grado de aislamiento del piso, si está ubicado debajo del sótano o el suelo;
  • Altura del techo y tamaño de la habitación (volumen de la habitación);
  • Pérdida de calor por el sistema de ventilación.
La superficie de calentamiento de un radiador, un radiador de aluminio o de hierro fundido, determina su efectividad.

Obviamente, un cálculo detallado y preciso es una tarea muy difícil, que requiere mucha investigación y tiene en cuenta una gran cantidad de factores. Por lo tanto, para determinar los parámetros de los dispositivos de calefacción, es habitual utilizar formas simplificadas de cálculos, entre las que se encuentran los cálculos populares en términos de área, volumen y fórmulas más precisas con coeficientes.

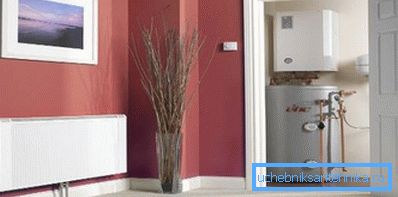

La batería de la foto no solo es efectiva, sino que encaja perfectamente en el interior.

Presta atencion Demasiados factores que afectan la pérdida de calor de las instalaciones dificultan el cálculo exacto de la intensidad de calentamiento requerida, por lo que es habitual utilizar fórmulas simplificadas.

Calculo de area

La gran superficie del radiador de calefacción de hierro fundido atrae no solo a las personas.

Para ilustrar lo anterior, hagamos un cálculo práctico. Para hacer esto, considere cómo calcular los radiadores de aluminio para el área del apartamento.

De acuerdo con las normas de SNiP, para calentar un metro cuadrado de territorio con una altura de techo de 2,4 a 2,8 metros, se requieren 100 W de energía térmica.

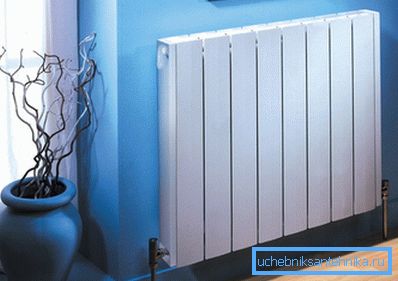

El área diseñada para 1 sección del radiador depende de los parámetros del edificio y del dispositivo.

Ahora podemos determinar el valor aproximado del calor requerido para calentar toda la habitación:

  1. Determinar los parámetros de la habitación, multiplicando su longitud por el ancho.. Tomemos, por ejemplo, la habitación estándar de 3x4 m y obtengamos 12 m?
  2. Multiplique el valor obtenido por el calor normativo requerido para calentar un metro cuadrado de la habitación - 12x100 = 1200 W.

Presta atencion Determinamos la potencia total requerida para calentar nuestra habitación. Estos son datos muy aproximados, pero aceptables para el cálculo preliminar.

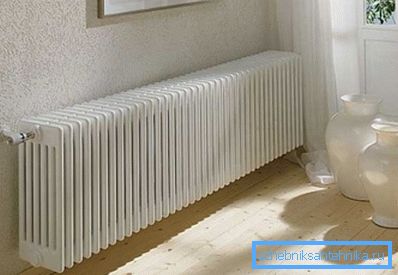

La instrucción permite calcular los parámetros de calentamiento utilizando un esquema simplificado.

A continuación, definimos los parámetros del calentador. No determinaremos qué área es calentada por una sección de un radiador de aluminio, sino que simplemente dividiremos el valor resultante del calor total por la transferencia de calor de una sección indicada en el pasaporte del dispositivo.

Así que vamos a empezar:

  1. Leemos el certificado de registro del radiador y vemos que la salida de calor de una sección es de 187 W;
  2. Dividimos el valor encontrado anteriormente por el pasaporte - 1200/187 = 6.417;
  3. Redondeamos el resultado en la dirección de un entero más grande y obtenemos el número requerido de secciones: 7.

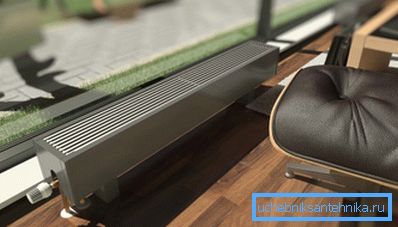

Si no hay secciones, tome la potencia total del dispositivo.

Presta atencion Se debe tener en cuenta que los datos del pasaporte están indicados para condiciones ideales cuando el refrigerante se suministra con una temperatura y presión normales. Para condiciones reales, se recomienda hacer una corrección en un 15-20%.

Métodos más precisos

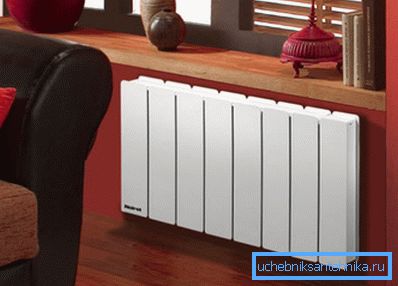

Considere cómo elegir radiadores bimetálicos para el área de calefacción.

El método indicado es muy inexacto y hace muchas suposiciones:

  • altura del techo dentro de 2,8 metros;
  • una pared exterior
  • Una ventana estándar, etc.

Sin embargo, no todas las habitaciones corresponden a estos parámetros, especialmente en la cuestión de la altura de los techos.

Para apartamentos con techos altos, puede utilizar el cálculo del volumen. Aquí partiremos de otro estándar de SNip, según el cual para calentar 1 m? las habitaciones requieren 41 vatios de calor (34 vatios para paredes con aislamiento y ventanas con ventanas de doble acristalamiento).

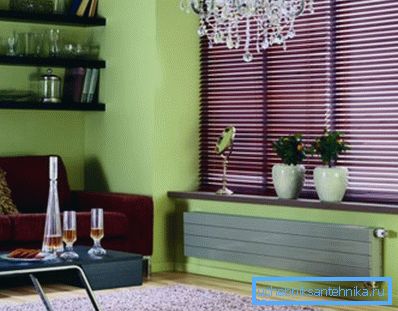

Crea confort con tus propias manos.

Tome nuestro tamaño de la habitación estándar de 12 m? e imagine que la altura del techo es de 320 cm. Determine el volumen de la habitación - 3.2x12 = 38.4 m?

Ahora definimos el calor total requerido - 38.4х41 = 1574.4 W. Un aumento en la altura de los techos implicó un aumento en la energía requerida en más del 20%.

A continuación, actuamos de acuerdo con el esquema habitual: dividimos el valor total por la transferencia de calor de una sección: 1574.4 / 187 = 8.42. Redondear y obtener el número requerido de secciones - 9.

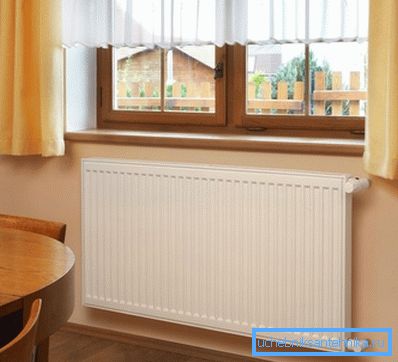

El cálculo por volumen se considera más preciso.

Presta atencion En este ejemplo, pudimos asegurarnos de que los apartamentos con diferentes alturas de techo requieren un número diferente de secciones de calentador.

Como podemos ver, incluso el cálculo por volumen no tiene en cuenta muchos factores, como el tamaño de las ventanas, las características de las paredes, el clima de la zona.

Por lo tanto, para un cálculo más preciso, deberá tener en cuenta estos factores. En este caso, usamos factores de corrección, y luego la fórmula para el valor total se verá así:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, donde:

  • Q es el calor total requerido para calentar la habitación;
  • P es el área de la habitación;
  • k1 - k7 - factores de corrección.

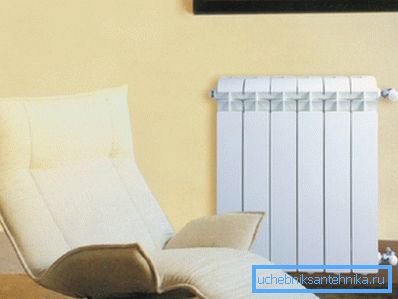

Para un dormitorio pequeño puede tener cinco secciones.

Para determinar los valores de los coeficientes use la tabla:

Coeficientes Significados
k1 - coeficiente de acristalamiento Para ventanas de madera dobles comunes - 1.27, para ventanas de doble vidrio - 1.0, para ventanas de triple vidrio - 0.85
k2 - coeficiente de aislamiento de la pared No hay aislamiento térmico (mampostería menos de 2 ladrillos) - 1.27, aislamiento medio (albañilería 2 ladrillos o capa aislante) - 1.0, buen aislamiento térmico (albañilería 2 ladrillos y capa aislante) - 0.85
k3: la relación entre el tamaño de las ventanas y el tamaño del piso 50% - 1.2, 40% - 1.1, 30% - 1.0, 20% - 0.9, 10% - 0.8
k4 - factor climático Si la temperatura de la semana más fría del año es -35 ° C - 1.5, -25 - 1.3, -20 - 1.1, -15 - 0.9, -10 - 0.7
k5 - coeficiente de paredes externas Una pared - 1.1, dos paredes - 1.2, tres paredes - 1.3, cuatro paredes - 1.4
k6 - coeficiente ático Ático frío - 1.0, ático climatizado - 0.9, sala de estar - 0.8
k7 - relación de altura de techo 2,5 m - 1,0, 3 m - 1,05, 3,5 m - 1,1, 4 m - 1,15, 4,5 m - 1,2

Presta atencion Después de una determinación precisa del valor total, se debe dividir nuevamente en la transferencia de calor de una sección y luego se obtendrá el número requerido de secciones para este radiador.

Conclusión

El precio de los transportadores de energía crece constantemente, por lo que un cálculo preciso de la intensidad del calentamiento determina no solo la comodidad, sino también el costo del calentamiento. El video en este artículo y nuestras instrucciones lo ayudarán a no equivocarse en el cálculo de los valores requeridos.
