Cómo elegir los radiadores de calefacción bimetálicos: una

19-05-2018
Calefacción

En la gran mayoría de los casos, al diseñar nuevos y modernizar sistemas de calefacción de espacios existentes, no se utilizan elementos de calefacción de hierro fundido obsoletos, sino nuevos de acero y aluminio. Son más bellos, lo suficientemente fuertes y tienen un excelente coeficiente de transferencia de calor. Sin embargo, es muy importante saber elegir un radiador de calefacción bimetálico para no decepcionarse con la compra. Las instrucciones a continuación te ayudarán con esto.

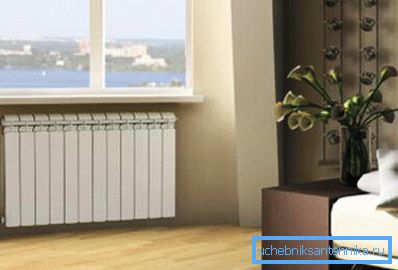

Radiador bimetálico - una combinación de eficiencia y belleza

Elección de fuentes de calor

Especificaciones tecnicas

No es ningún secreto que la forma más eficiente y económica de calentar una habitación es instalar radiadores de calefacción en los que circula el refrigerante, calentado por una caldera. Teniendo en cuenta que los elementos principales del sistema están ubicados directamente en la habitación y, como regla general, no están ocultos por ningún panel decorativo, al elegirlos, los factores determinantes no son solo la emisión de calor, el peso y el precio, sino también una apariencia estética.

Analicemos con más detalle los parámetros que deben tenerse en cuenta antes de elegir los radiadores de calefacción: bimetálicos, hierro fundido, aluminio o cualquier otro.

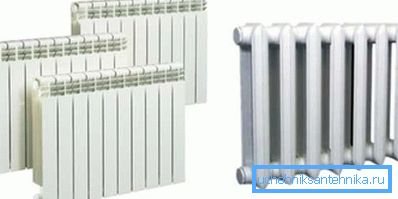

¿Innovación o tradicionalismo?

Presta atencion Se presta especial atención en este artículo al primer nombre del primer tipo de paneles de calefacción, ya que, mirando hacia el futuro, debe tenerse en cuenta que hoy en día son los líderes indiscutibles entre los productos similares. Combinan armoniosamente las ventajas de los productos de acero y aluminio, y la mayoría de sus inconvenientes están ausentes.

Las principales ventajas de las baterías bimetálicas son las siguientes:

  1. Aumento de la fuerza. Cualquier equipo utilizado para instalar la red de calefacción debe soportar la presión interna generada por el refrigerante en circulación. Debido a su diseño especial, los modelos de aluminio con núcleo de acero pueden soportar de 20 a 35 atmósferas. A pesar del hecho de que la presión real del fluido en los radiadores rara vez supera las 15 atmósferas, la alta resistencia del marco de acero permite una excelente resistencia al martillado con agua. Y esto es muy importante cuando se conecta a las redes de calefacción centralizada.
  2. Larga vida útil. El aumento de la resistencia del acero, mientras se observan las reglas de instalación y operación, contribuye al hecho de que los radiadores descritos pueden durar 20 años o más. Además, solo los núcleos entran en contacto con el agua, que es la causa de la corrosión, lo que también prolonga el tiempo de funcionamiento sin problemas de los paneles de calefacción.
Circuito bimetálico de la batería.
  1. Pequeño diámetro de la tubería interna.. Los tubos de acero que se ejecutan dentro del intercambiador de calor de aluminio tienen una pequeña sección transversal. Esto le permite diseñar y fabricar sistemas de calefacción individuales con menos agua que circula a través de ellos, lo que, a su vez, afecta directamente a la economía.
  2. Ligera inercia. Gracias al uso de intercambiadores de calor de aluminio, se reduce al mínimo la brecha entre el encendido de la caldera y el calentamiento del radiador a la temperatura de funcionamiento. Además, estos sistemas responden con mucha precisión a los comandos de los termostatos, lo que hace posible crear las condiciones más cómodas en la habitación.
  3. Alto nivel de transferencia de calor. Al comprar modelos bimetálicos de radiadores, puede estar seguro de que casi toda la energía térmica del refrigerante se utilizará para calentar la habitación. No se desperdicia ni un solo vatio de energía. Las baterías en cuestión se han desarrollado especialmente para su uso en circuitos de calefacción de alta presión llenos de refrigerante de baja calidad. Soportan perfectamente no solo los efectos hidráulicos, sino también los mecánicos, incluidos los golpes.
Radiador bimetálico perfectamente adecuado para la instalación en apartamentos con sistema de calefacción central

No importa qué indicador de acidez del agua fluya en el sistema de calefacción, ya que no está en contacto con el aluminio. Lo principal es que la tubería y el radiador deben estar completamente llenos de agua, en ningún caso se debe permitir que se airee.

La falta de radiadores de aluminio con núcleos de acero es uno: el alto costo. Son casi una cuarta parte más caras que seguirlas en términos de la efectividad de las baterías de aluminio. Sin embargo, según la mayoría de los profesionales con experiencia que participan en la instalación de redes climáticas, esta diferencia se amortiza completamente durante la operación.

Características de modelos específicos.

Los radiadores de calefacción bimetálicos, como puede ver, son los más adecuados para diseñar su propio sistema de calefacción. Ahora es aconsejable detenerse en un tema como la elección de una modificación particular del dispositivo entre los modelos representados en el mercado de la construcción.

En el exterior, es casi imposible distinguir un panel completamente de aluminio de un panel bimetálico. Sólo difieren en peso: este último es casi el doble de pesado.

Además, los productos en sí son de dos tipos:

  1. Baterías, donde la base para el intercambiador de calor de aluminio es un marco de acero. En este caso, el contacto del refrigerante con metales no ferrosos está completamente excluido, lo que tiene un efecto positivo en la vida útil del equipo.

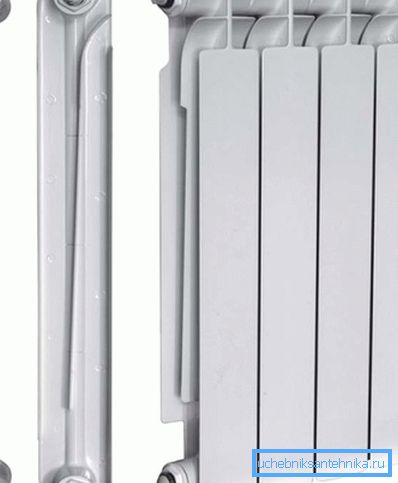

Batería de núcleo de acero
  1. Radiadores, cuyo diseño solo se ve reforzado por el uso de tubos de acero. En este caso, la mano de obra pasa a primer plano. Un ligero cambio de elementos de acero debido a una mala fijación y expansiones de temperatura puede excluir completamente el acceso del refrigerante al colector inferior, lo que reduce en gran medida la eficiencia del panel.

Sugerencia Es preferible dar preferencia al primer modelo. Sin embargo, debe saber que su peso, así como su costo, es mayor que el de la segunda variedad. Además, cuando se calienta, el núcleo puede producir sonidos extraños (durante la expansión térmica del marco de acero).

Los radiadores se venden con un conjunto de secciones a partir de las cuales puede hacer una batería de la potencia necesaria de forma independiente. Embalado en paquetes de 10 piezas cada uno. Una sección, según el modelo y el fabricante, está diseñada para calentar unos 2 metros cuadrados. metros cuadrados (el método de cálculo de potencia se describe con más detalle en la siguiente sección).

Además, el diseño especial del intercambiador de calor de aluminio permite que este dispositivo combine orgánicamente las propiedades de un radiador clásico y un convector, que organiza la circulación del flujo de aire a través de la habitación.

Para proteger contra factores ambientales adversos, la superficie de las baterías está cubierta con una composición especial para colorear en polvo, que tiene una alta resistencia al estrés mecánico. Gracias a él, el radiador es fácil de limpiar del polvo y lavarse con detergentes domésticos comunes.

La apariencia del radiador depende solo de sus preferencias.

Para evitar fugas y averías en los equipos de calefacción instalados, la calidad de los radiadores de calefacción bimetálicos se controla en todas las etapas de producción: desde la adquisición de las materias primas necesarias hasta el almacenamiento y la entrega a los puntos de venta.

Cálculo de potencia

Antes de instalar el sistema de calefacción y comprar baterías, es necesario saber exactamente cuántas secciones deben instalarse estos productos en cada una de las habitaciones. Este parámetro puede ser calculado. Para hacer esto, debe conocer el área de cada habitación (no el objeto completo en su totalidad), así como la potencia de una sección del radiador que compre.

Por lo tanto, la fórmula para el cálculo:

A = S * 100 / P, donde

Y - el número de secciones en la batería;

S es el área de la habitación donde se montará el radiador;

R - Sección de potencia del radiador.

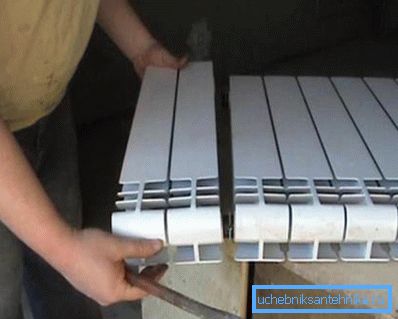

Es necesario calcular correctamente el número requerido de secciones.

Asamblea

Antes de instalar baterías de aluminio con marco de acero, es recomendable que se familiarice con las recomendaciones especificadas en los documentos que se adjuntan (instrucciones). Es deseable que la conexión sea realizada por un especialista experimentado que tenga las habilidades adecuadas, confirmadas por certificados o certificados.

El mismo procedimiento para instalar radiadores es el siguiente:

  1. Antes de conectarse a la red de calefacción, las baterías y las tuberías deben lavarse con un limpiador de tuberías. Está prohibido utilizar soluciones que contengan álcali, ya que pueden dañar los núcleos de acero de los productos. Además, las boquillas de salida no se pueden limpiar con abrasivos, de lo contrario, en estos lugares puede haber fugas de refrigerante.
  2. En un lugar especialmente provisto en el radiador, debe instalar una válvula (la grúa de Mayevsky), trabajando automáticamente o desatornillando manualmente. Esto ayudará a eliminar la compuerta de aire que se forma cuando el sistema está lleno de refrigerante.

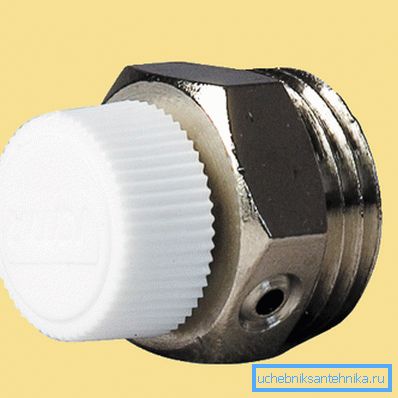

En la foto - la grúa de Mayevsky
  1. Para evitar la contaminación del espacio interno de la batería, se pueden colocar filtros en las entradas de las baterías para atrapar partículas.
  2. Después de eso, se dispone el espacio para los soportes, que sostendrá la batería, se perforarán los orificios para las clavijas o los pernos de anclaje y se instalarán los elementos de montaje.
Para arreglar el radiador necesitas instalar los soportes.
  1. El radiador está colgado. Es necesario “ajustar” los elementos horizontales del panel (ubicados entre las secciones verticales) en los lugares especialmente previstos en los soportes.
  2. Después de eso, el panel de calentamiento se une a las tuberías. No olvide instalar válvulas de cierre, que no solo regularán la temperatura en la habitación, sino que también se superpondrán parcialmente con el sistema de calefacción cuando sea necesario reparar o reemplazar la batería.

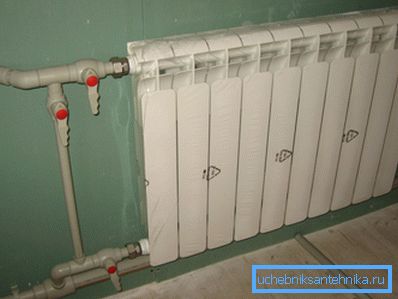

Los puntos de conexión deben estar equipados con válvulas.
  1. La etapa final es purgar el aire con una válvula preinstalada.

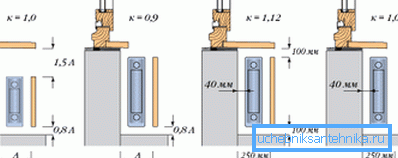

Recuerde que durante la instalación es necesario observar la distancia recomendada por el fabricante entre el radiador bimetálico de calefacción y la pared, el piso, el alféizar de la ventana y otros elementos estructurales:

  • entre la pared y la superficie del intercambiador de calor de aluminio - no menos de 3 cm;
  • entre el piso y el borde inferior de la batería - aproximadamente 10 cm;
  • entre el umbral y el borde superior del radiador, no menos de 10 cm.
Guiones recomendados al instalar baterías.

Si las ventanas están equipadas con marcos amplios, puede proporcionarles rejillas de ventilación de desbordamiento especiales a través de las cuales se elevará el aire caliente, eliminando el empañamiento de la ventana.

Sugerencia Para un calentamiento más eficiente de la habitación y la distribución racional de la energía térmica, no se debe cerrar la batería con paneles decorativos, muebles, cortinas, etc.

Conclusión

Los paneles calefactores de aluminio con marco de acero son una de las mejores formas de brindar calidez a los espacios de vida. Sin embargo, por su trabajo requiere la instalación de la caldera y la tubería. Si es necesario, para calentar una pequeña casa de campo u otro local no destinado a la residencia permanente de personas, es recomendable utilizar otros esquemas. Más detalles sobre ellos se pueden encontrar en el video que se le ofrece.
