Cómo determinar la potencia requerida de los radiadores -

Antes de comprar cualquier radiador de calefacción, debe conocer la potencia térmica requerida de este dispositivo. En realidad, sobre la base de estos datos, se realiza la selección del número de secciones. Omitir la etapa de cálculo puede resultar en una violación del microclima en la sala, por lo que será útil familiarizarse con el método de cálculo.

Sobre el cálculo del sistema de calefacción.

En esta etapa, es necesario asegurar que la capacidad de calefacción del radiador de calefacción proporcione una temperatura constante en la habitación durante el tiempo más frío de la temporada de calefacción. La determinación de la potencia del radiador de calefacción es necesaria para determinar el número requerido de segmentos (consulte también el artículo Cómo conectar radiadores en un sistema central o autónomo).

Presta atencion Para poder ajustar sin problemas el funcionamiento de la batería de calefacción, la instalación de un termostato no será redundante.

Todo el proceso se lleva a cabo en varias etapas:

• Se calculan las pérdidas de calor a través de las estructuras de cerramiento;
• De acuerdo con la documentación técnica, se encuentra la transferencia de calor de un segmento del radiador seleccionado;
• calcular el número requerido de segmentos de la batería.

Cálculo de la pérdida de calor

Esto es lo primero para comenzar cuando se trata de cómo determinar la potencia de un radiador de calefacción.

El calor se consume a través de:

• paredes, tanto externas como internas (si la habitación está rodeada por una habitación sin calefacción);
• piso
• techo
• Ventanas y puertas.

El cálculo de las pérdidas se realiza teniendo en cuenta el tipo y grosor del material, se utiliza la fórmula.

en esta formula

• Q - pérdida de calor;
• S - área de la habitación, m²;
• ?t es la diferencia de temperatura dentro y fuera de la habitación ,? С;

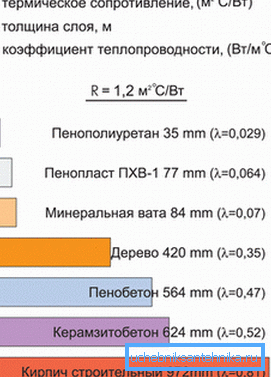

• ? - valor de referencia - coeficiente de conductividad térmica, W / m •? С;
• v - espesor de la envoltura del edificio, m.

Desde el punto de vista de la pérdida de calor, los pisos superiores se encuentran en una posición desventajosa, porque un ático sin calefacción está ubicado sobre ellos, y el viento exterior es más fuerte. Así que para ellos, la pérdida de calor resultante se puede aumentar en aproximadamente un 10%.

Presta atencion Al calcular, no debe olvidarse de la ventilación, porque el intercambio de aire en el invierno no se detiene. Para este propósito, se introduce un factor multiplicador 1.1 - 1.4. Se toma mayor importancia para la ventilación intensiva de la vivienda.

Cálculo del radiador

Teniendo datos disponibles sobre la pérdida de calor, puede proceder a la selección de la batería. Al mismo tiempo, es necesario tener en cuenta la eficiencia del dispositivo, por ejemplo, la potencia de los radiadores de acero es inferior a sus equivalentes bimetálicos.

El número requerido de segmentos se define como la relación entre la pérdida de calor y la transferencia de calor de un segmento. Pero la sección de salida de calor - el valor del pasaporte, el fabricante debe indicarlo para cada modelo del radiador. La fórmula utilizada es:

en esta formula:

• n es el número total de secciones de batería, pcs;
• Q - pérdida de calor, W;
• N - potencia de una sección, W.

Debe tenerse en cuenta que los datos del pasaporte sobre la potencia del primer segmento se dan para una cierta diferencia de temperatura (generalmente 90/70). Pero, con bastante frecuencia, la temperatura del refrigerante es diferente, en este caso, y la transferencia de calor de la batería de calefacción varía. Por ejemplo, la potencia de los radiadores de hierro fundido cuando la diferencia de temperatura cambia de 80-100 a 50-60 gotas en aproximadamente un 15-20%.

Para calcular la potencia del segmento con un cabezal de temperatura arbitrario, use la fórmula

en esta formula

• k - transferencia de calor, valor de pasaporte, W / m²• Con?

• A - área de sección, m²;
• ?T - temperatura de la presión ,? С. Calculado por la fórmula

T_bajo y t_arr - ¿La temperatura del refrigerante, respectivamente, en la entrada de la batería y fuera de ella? Con Con;

T_habitacion - temperatura ambiente ,? C.

Método simplificado

Si todo el trabajo en la casa se realiza a mano, entonces con bastante frecuencia, en lugar de un cálculo detallado, las personas se contentan con una selección aproximada. Cabe señalar que el resultado en este caso, aunque no es muy preciso, se reducirá para la selección del radiador.

Hay varias formas de aproximar el cálculo:

• Con parámetros estándar (altura del techo en la habitación hasta 3 m, temperatura del refrigerante 85-90 ° C, 1 ventana y 1 puerta en la habitación), se puede utilizar la dependencia 100 W / 1 m.² cuadrado. Para una habitación de, por ejemplo, 20 m.² necesita una batería que sea capaz de proporcionar una salida de calor de 2 kW;

Presta atencion Para las habitaciones de la esquina, así como para los apartamentos en los pisos superiores, se introduce un factor de multiplicación de 1.2. El precio de las baterías no es tan alto, por lo que es mejor errar.

• El cálculo se puede realizar teniendo en cuenta la capacidad cúbica de la sala.. En este caso, se basa en la proporción de que 200 W de potencia de calor es capaz de calentar 5 m.³ espacio de la habitación.

Presta atencion La práctica demuestra que el resultado en este caso resulta sobreestimado en aproximadamente un 10%.

Los resultados para ambos métodos deben ser aproximadamente los mismos. Es más conveniente compararlos con un ejemplo específico. Supongamos que necesita recoger un radiador para una habitación con dimensiones de 5x5x3 metros, tiene 1 ventana de doble vidrio, 1 puerta interior, el apartamento está ubicado en el piso inferior.

El primer método simplificado de cálculo implica la siguiente secuencia de acciones:

• determinado por el área de la habitación, 5x5 = 25m²;
• Considerando la proporción de 100 W / 1 m.², Determina la potencia del dispositivo, en nuestro caso 2,5 kW;
• la potencia de una sección de un radiador específico se escribe a partir de las características del pasaporte. Por ejemplo, elija el modelo de aluminio A350, 1 segmento es capaz de proporcionar 138 vatios de energía térmica;
• contó el número de segmentos, 2500/138 = 18,12? 19 piezas.

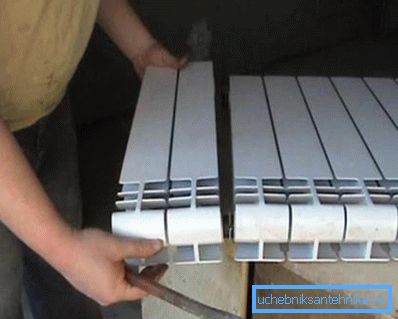

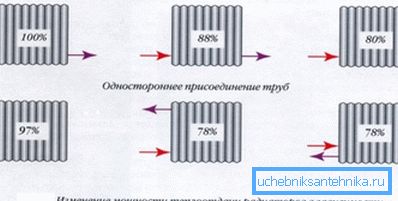

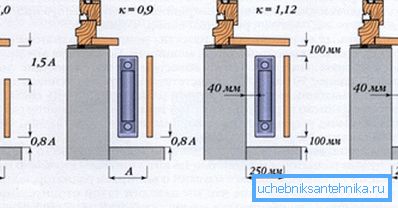

Presta atencion El método de conexión también desempeña un papel importante en la uniformidad de su calentamiento y, por lo tanto, en la transferencia de calor.

Cuando se trabaja en el segundo método, la instrucción se verá así:

• Considerando la proporción de 200 W / 5 m.³ Determine cuánto aire calentará 1 sección de la batería seleccionada. En nuestro caso, 1 sección calentará 3,45 m.³;
• determinar el volumen de la habitación 5 • 5 • 3 = 75 m³;
• Cuenta el número de secciones 75 / 3.45? 22 secciones.

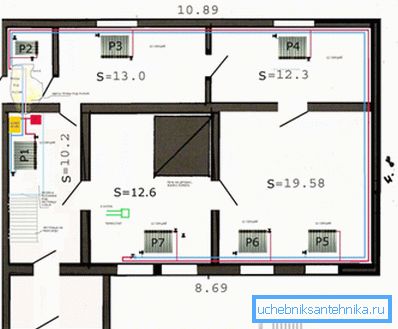

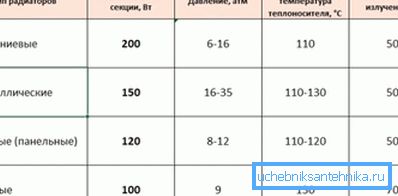

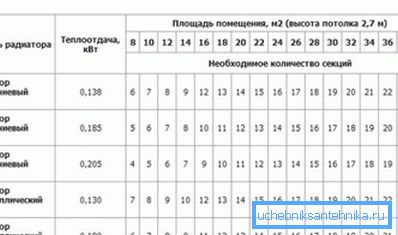

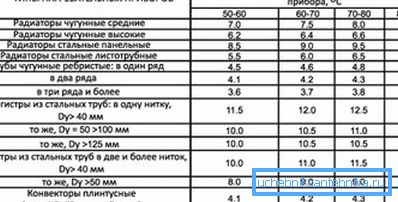

El error en el cálculo por el segundo método simplificado fue de 13.6%, lo cual no es tan malo para un cálculo aproximado. Los resultados obtenidos son aproximadamente consistentes con las recomendaciones del fabricante (que se muestran en la tabla).

Resumiendo

Para mantener un microclima interior normal, es necesario lograr un equilibrio entre la entrada de calor y la pérdida de calor. Esta condición solo se puede cumplir con un cálculo adecuado del sistema de calefacción en general y de los radiadores de calefacción en particular. Los métodos de cálculo propuestos en el artículo pueden usarse para seleccionar el número de secciones de una batería de calefacción en un apartamento o en una casa privada (aquí encontrará cómo reparar un radiador de calefacción con medios improvisados).

El video es una breve instrucción sobre el cálculo de la batería de calefacción.
