Cómo construir una chimenea para una caldera de gas: el

Uno de los elementos necesarios de cualquier sistema de calefacción en una casa particular es la caldera. Esta unidad, independientemente del combustible que se use en ella, debe instalarse de acuerdo con ciertos requisitos, lo que garantiza la exactitud y seguridad de su funcionamiento.

Considere cómo equipar la chimenea para una caldera de gas, ya que sus instrucciones de instalación tienen algunas dificultades y matices.

Características de diseño

Antes de instalar chimeneas para calderas de gas, debe seleccionar, comprar e instalar el propio dispositivo. Las dimensiones geométricas y otras características de la chimenea dependen de las características técnicas de la unidad de calefacción (consulte también el artículo Tuberías y accesorios de polietileno reticulado: características técnicas y características de instalación).

Considere los principales matices que deben considerarse al diseñar:

1. Los diseños redondos más comunes.. Sin embargo, nadie prohíbe el uso de chimeneas para calderas con una sección transversal cuadrada. El requisito principal: el volumen interno de la chimenea debe ser mayor que la cámara de combustión de la caldera.

Si decide permanecer en un tubo redondo, para determinar su volumen interno, debe conocer el diámetro interno del producto. Si no está indicado en la marca, para su cálculo es necesario restar el espesor de las paredes de la tubería del diámetro exterior.

Luego los valores obtenidos se sustituyen en la fórmula:

S =? * d_interno * L

Donde d_interno - diámetro interior de la tubería utilizada;

L es la longitud de la chimenea.

Presta atencion El tubo para la caldera de gas de la chimenea debe ser más ancho que su salida. De lo contrario, puede ser difícil acoplar la caldera y el sistema de escape.

1. La altura de la chimenea depende de qué tan lejos estará de la cresta del techo.

Aquí está la siguiente relación:

• distancia de hasta 1,5 metros: el corte superior del tubo debe ser al menos 50 cm más largo;
• distancia de 1,5 a 3 metros: el corte superior puede estar al ras con la cresta o más alto;
• una distancia de más de 3 metros: en este caso, es necesario trazar una línea que esté 10 grados por debajo de la línea horizontal dibujada a través del punto más alto del techo (la sección de la chimenea no debe ser más baja que esta).

Si, después de calcular el volumen interno de la tubería, resultó que su diámetro no es suficiente, no debería tomar muchos detalles, ya que su precio será mucho más alto. Es más recomendable simplemente aumentar ligeramente la longitud de la estructura.

Instalación independiente de la chimenea.

Elegir una opción de alojamiento

Las chimeneas para calderas de gas no son sistemas demasiado complejos, pero al instalarlas con sus propias manos, debe tener en cuenta muchos matices. De lo contrario, la caldera no funcionará correctamente, lo que puede provocar su avería y, en algunos casos, la acumulación de gases de escape en la habitación y el envenenamiento de personas.

Antes de continuar con la construcción o instalación, debe elegir un lugar donde se instalará la tubería.

Hay dos opciones principales:

• dentro de la casa
• fuera del edificio.

Tanto la primera como la segunda opción tienen sus ventajas y desventajas.

Considere las características de la instalación en interiores:

• Si la chimenea para una caldera de combustible sólido pasa a través de habitaciones con calefacción, no será necesario calentarla más;
• existe el peligro de que pasen los gases de escape y su ignición;
• Los elementos de la chimenea son más difíciles de instalar y reparar en caso de avería.

Si decide instalar el sistema de escape fuera de la casa, también hay ventajas y desventajas:

• Tal chimenea es completamente segura durante la operación;
• Su diseño es menos complicado de instalar;
• la tubería se repara fácilmente en caso de rotura o despresurización;
• Al elegir esta opción, debe decidir por adelantado qué aislar la chimenea de la caldera, ya que su congelación en el invierno no debe permitirse en ningún caso.

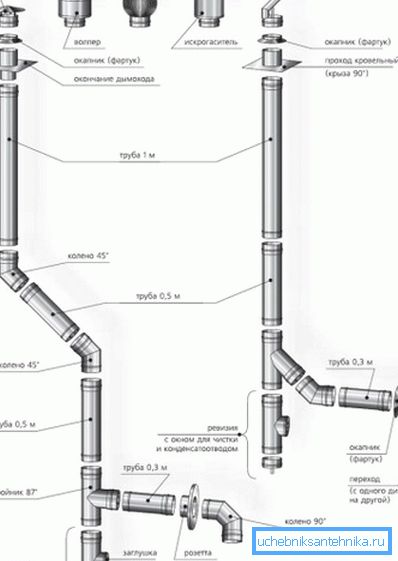

Componentes de la chimenea.

El tubo para la extracción de productos de combustión de la caldera, que funciona con gas natural, consta de las siguientes partes obligatorias:

• un adaptador que conecta la salida de la caldera con un tubo de descarga;
• tee con una revisión, equipada con un accesorio, que es necesario para eliminar la humedad condensada;
• cierres - abrazaderas y soportes;
• grifos (si es necesario): deben instalarse a una distancia de al menos 2 metros del elemento calefactor; de lo contrario, es posible reducir el empuje;
• tubos de transición;
• pipas
• Punta cónica.

Presta atencion El tubo para la caldera de gas debe tener un extremo cónico. Se prohíbe la instalación de deflectores y tapas convencionales. En casos extremos, el corte puede quedar completamente desprotegido.

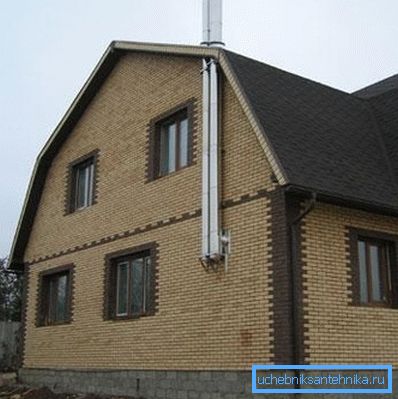

Instalación de chimenea exterior.

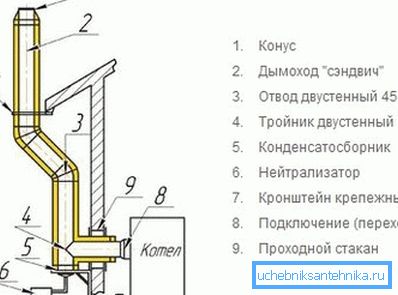

El procedimiento para instalar el sistema de escape de gases de escape ubicado fuera de la casa es el siguiente:

1. Se coloca un adaptador en el tubo de la caldera de gas, que pasará a través de la pared. Debe quedar bien ajustado en la mampostería, así que antes de hacer un agujero varias veces, revise cuidadosamente todas las dimensiones y aplique las marcas.
2. A través de la pared de la chimenea se muestra afuera. Todos los elementos en contacto con el ladrillo (concreto) deben estar cuidadosamente aislados.
3. En el exterior, la revisión se sujeta al segmento saliente con un talón.
4. Tubo montado a la altura deseada. Para hacer esto, use el número requerido de enlaces pre-comprados. Toda la estructura está fijada a la pared de la casa con abrazaderas con soportes. La distancia entre los sujetadores adyacentes no debe ser inferior a 2 metros.
5. Tan pronto como la chimenea alcanza la altura deseada, se coloca una punta en forma de cono en el último elemento.
6. Todas las uniones deben apretarse más con abrazaderas de manguera o alambre de acero.
7. Es recomendable pintar la tubería con pintura que proteja el material de la corrosión y le dé a la tubería una apariencia más atractiva.

Para la instalación de la tubería, es conveniente utilizar tuberías multicapa especiales que no requieran aislamiento adicional. De lo contrario, deberías encargarte del aislamiento.

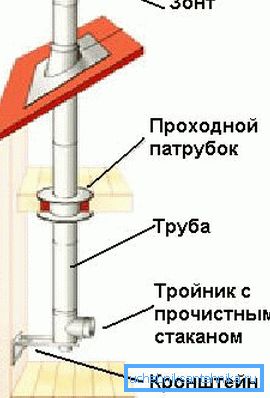

Instalación de chimenea interna.

A diferencia de la construcción anterior, aquí antes de comenzar el trabajo es necesario llevar a cabo algunas actividades preparatorias:

• Marque las cubiertas del piso y el techo en los lugares donde pasará la futura chimenea;
• corte los orificios en los lugares correctos (todas las dimensiones deben comprobarse cuidadosamente para que los tubos adaptadores se inserten lo más apretados posible).

El proceso de instalación en sí es el siguiente:

1. Acoplamos a la salida de la caldera un adaptador especial.
2. Se adjunta una revisión con una tapa, que es necesaria para limpiar la chimenea, y luego se instala el soporte de soporte principal con una hoja de metal, que servirá de base para toda la estructura.
3. Montamos la tubería usando componentes directos y otros adaptadores necesarios (codos).
4. En lugares donde la tubería pasa se superponen, es necesario utilizar tuberías especiales.
5. Los puntos de entrada y salida de las tuberías desde el techo deben protegerse con láminas de metal, cuyo diámetro debe ser ligeramente mayor que el diámetro de la chimenea.
6. Todas las juntas deben reforzarse adicionalmente con pernos o atornilladas con alambre de acero.
7. La estructura se fija a la pared con la ayuda de soportes.

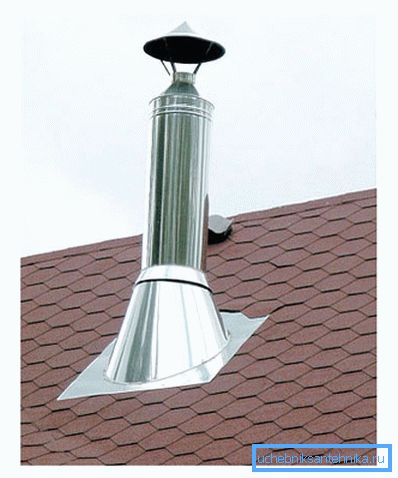

8. El corte superior de la tubería debe estar protegido por una boquilla especial en forma de cono que evita que la precipitación y el viento entren en la tubería.

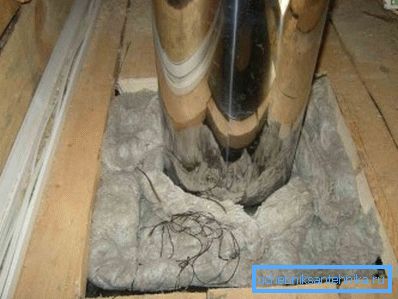

Medidas de aislamiento de chimenea.

Los lugares donde el sistema de escape está en contacto con materiales que pueden encenderse fácilmente deben estar cuidadosamente aislados. Para ello, el tubo utilizado debe recubrirse con cuidado por todos los lados con una esterilla de basalto, una lámina metálica aislada y una mezcla refractaria. Los pavimentos pueden protegerse adicionalmente con lana mineral.

No olvides comprobar la estanqueidad de las costuras. Para hacer esto, puede preparar una solución jabonosa y aplicarla a las articulaciones. La aparición de burbujas indicará la presencia de agujeros que deben ser sellados.

Conclusión

Una chimenea para una caldera de gas en una casa privada es un detalle muy importante. Depende no solo de la corrección y la eficiencia del sistema de calefacción, sino también de la seguridad de las personas en la casa (consulte también el artículo Embragues para tuberías de polietileno: 6 tipos principales).

Más detalles sobre la instalación de varios sistemas de ventilación y escape se pueden encontrar en el video en este artículo.
