Cómo conectar una batería de calefacción en una casa privada
La eficiencia del sistema de calefacción depende de varios factores, incluida la conexión de las baterías es muy importante. Después de todo, si la conexión es incorrecta, una parte del radiador puede permanecer fría incluso a una temperatura alta del refrigerante. Por lo tanto, en este artículo veremos cómo conectar los radiadores correctamente y en qué casos, qué esquemas deben usarse.
Características de conexión
Maneras de conectar los radiadores.

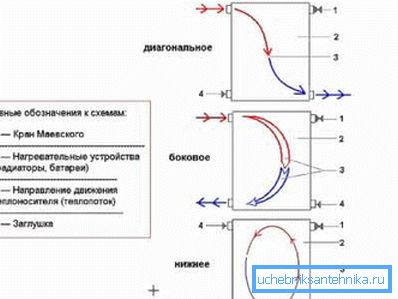

Al construir sistemas de calefacción en casas privadas, se utilizan los siguientes métodos de conexión:
| Una forma | En este caso, la tubería de suministro se conecta desde arriba y la tubería de retorno se conecta a la misma sección desde abajo. Este diagrama de conexión de la batería de calefacción permite que el radiador se caliente de manera uniforme. Sin embargo, si el acordeón tiene un gran número de secciones, habrá una importante pérdida de calor, respectivamente, es mejor usar otras opciones de conexión. |
| Asiento y bajo | Este método es una excelente opción para cuando las tuberías están en el piso. La conexión se realiza a los tubos ubicados en la parte inferior de la estructura en secciones opuestas. La desventaja de este método es solo de baja eficiencia, ya que las pérdidas de calor pueden alcanzar el 15 por ciento. |
| Diagonal | Se utiliza cuando se conectan dispositivos con una gran cantidad de secciones. Como es fácil de adivinar, la tubería de suministro en este caso está conectada desde arriba, y la tubería de descarga está desde abajo, en la sección opuesta. Este esquema de conexión de los radiadores en una casa privada contribuye a una distribución uniforme del refrigerante y a la máxima transferencia de calor de los aparatos. |
Presta atencion Cuando se usa un termostato para calentar en paralelo al radiador, se debe realizar una derivación. Esto le permitirá ajustar el grado de calentamiento del dispositivo.
Como vemos, los métodos de conexión de los radiadores dependen de varios factores, como el método de colocación de tuberías, la potencia del equipo, etc. En particular, el tipo de sistema es de gran importancia. Hablaremos más sobre los tipos de sistemas de calefacción a continuación.
Tipos de sistema
En el dispositivo de los sistemas de calefacción se aplican dos esquemas:

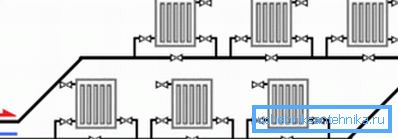

- Un tubo: es el más simple, ya que el refrigerante circula a través de un solo tubo, al que se conectan los dispositivos de calefacción en serie.. Su inconveniente es que no permite regular el flujo de calor. Por lo tanto, la transferencia de calor corresponde a la tasa de diseño establecida durante el diseño. Este esquema se utiliza en sistemas pequeños, ya que con una gran longitud de tubería y un gran número de radiadores, los dispositivos se calentarán de manera desigual.

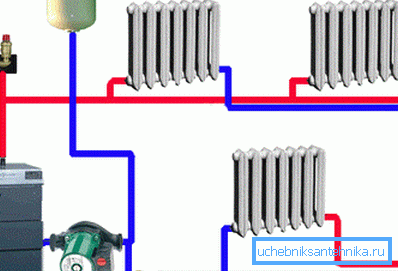

- Tubería doble: su significado es que el agua caliente fluye a través de una tubería y la refrigerada regresa a la caldera a través de otra.. La conexión de radiadores en una casa particular en este caso se lleva a cabo, respectivamente, en paralelo. La ventaja de este dispositivo es el calentamiento uniforme de las secciones, así como la capacidad de ajustar la transferencia de calor. Entre las deficiencias, es posible destacar únicamente la necesidad de un mayor número de tuberías, respectivamente, el costo de la construcción aumenta.
Cabe señalar que, independientemente del tipo de sistema, la conexión de los radiadores con sus propias manos se puede implementar de dos maneras:
- Según el esquema vertical, el dispositivo de calentamiento está conectado a un elevador vertical, desde el cual se realiza el cableado a los radiadores.
- Según el esquema horizontal, el refrigerante se hace circular a través de tuberías horizontales.
La elección del esquema de conexión de los radiadores depende de las particularidades de la casa. Por ejemplo, si una vivienda contiene varios pisos, la conexión se realiza en un patrón vertical.
Selección de ubicación
Al decidir cómo conectar correctamente la batería de calefacción, es imperativo determinar la ubicación de los calentadores. El hecho es que la función de los radiadores no es solo calentar las instalaciones, sino también crear un escudo térmico que evite la penetración del frío en la habitación. Es por esta razón que se instalan debajo de las ventanas.
De esto se deduce que los dispositivos de calefacción deben instalarse en los lugares de mayor pérdida de calor. Por lo tanto, antes de decidir el método de conexión, es necesario elaborar un diagrama con su ubicación.
Además, es importante determinar correctamente la distancia de instalación, lo que permitirá la máxima transferencia de calor de los dispositivos. Por lo tanto, estas distancias deben ser las siguientes:
| Desde el fondo del alféizar de la ventana. | 100 mm |
| Fuera del piso | 120 mm |
| Fuera de la pared | 20 mm |
No se recomienda violar estas normas.

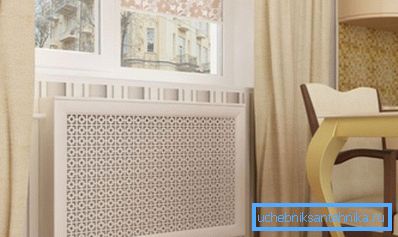

Presta atencion El umbral no debe bloquear o bloquear el calentador, ya que esto reducirá significativamente la eficiencia de la generación de calor. Sin embargo, en algunos casos, los radiadores pueden estar cubiertos con parrillas. La mayoría de las veces, esto se hace cuando los dispositivos de calefacción no encajan en el interior de la habitación.
Asamblea
Conecte la batería de calentamiento debe estar en la estación cálida, para no permanecer en el invierno sin calefacción. Por lo tanto, es necesario comprar todos los componentes con anticipación para poder realizar todo el trabajo rápidamente.
Presta atencion Es posible adquirir dispositivos de calefacción solo después de que se realice el esquema de calefacción. Esto le permitirá elegir la ubicación correcta de los tubos de conexión. Además, primero debe calcular su poder, cómo se hace, puede encontrarlo en nuestro portal.
Continuar con el trabajo de instalación necesario después de terminar la habitación.
La instrucción es la siguiente:
- Si la sustitución de los radiadores antiguos se realiza en interiores, en primer lugar es necesario desmontar los elementos de la construcción antigua.
- Entonces es necesario determinar la ubicación de la posición de construcción y hacer las marcas correspondientes en la pared. En este caso, debe utilizar el nivel de construcción, de modo que la estructura se haya instalado exactamente.
- Entonces necesitas arreglar tus propios soportes con tacos.

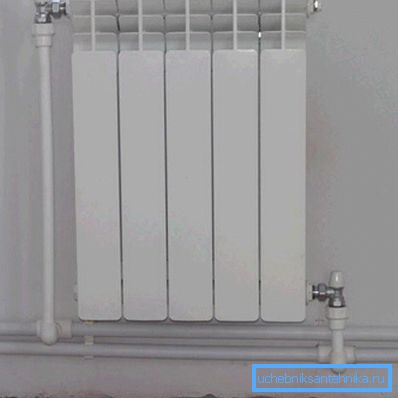

- Después de eso, el dispositivo debe instalarse en los soportes de acuerdo con las instrucciones que generalmente se incluyen con los radiadores.

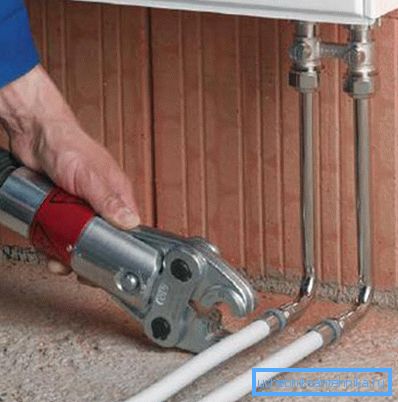

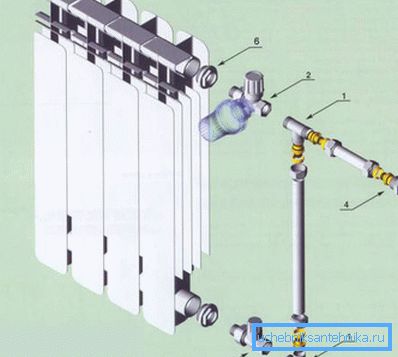

- Después de la instalación de los dispositivos es necesario conectarlos a la tubería. Esta operación depende del tipo de tubería. Por ejemplo, si la tubería se implementa con tuberías de plástico, los radiadores se conectan mediante un elemento de sujeción especial: "estadounidense".
En esta etapa se instalan válvulas de bola, así como grúas Mayevsky. Se debe tener en cuenta que cuando se utiliza una batería de calefacción con una conexión inferior, no es necesario realizar una derivación e instalar válvulas de control. Este último, como regla general, se utiliza en sistemas de dos tuberías con juntas diagonales y laterales.
Al montar válvulas, se debe tener cuidado para garantizar un fácil acceso a ellas, incluso si los radiadores están cerrados.
- Al final del trabajo, puede llenar el sistema con un refrigerante y realizar pruebas de presión.
Presta atencion En el diseño e instalación de calefacción, debe cumplir con los requisitos que contienen SNiP 3.05.01-85.
Aquí, de hecho, todas las características principales para conectar baterías de calefacción.
Conclusión
Por sí misma, la conexión de los radiadores no es un gran problema. Sin embargo, para que el sistema sea efectivo, primero es necesario elaborar correctamente su esquema. Para ello, debe tener en cuenta una serie de factores, por lo tanto, la preparación del proyecto debe realizarse con mucho cuidado.
Del video de este artículo, puede obtener información adicional sobre este tema.
