Cómo conectar un radiador de calefacción: esquemas de

Aquellos que decidieron diseñar e implementar un dispositivo para calentar una casa personalmente tendrán que trabajar en todos los detalles del proceso. Y si para los especialistas con experiencia en tales trabajos todo parece simple, entonces los principiantes tendrán muchas preguntas, por ejemplo, qué materiales y equipo usar. Hablaremos sobre cómo conectar correctamente el calentador - la batería.

Información general sobre sistemas de calefacción.

Es importante decidir inicialmente cómo conectar los radiadores entre sí. En el lenguaje de los especialistas, es necesario decidir cuál de las formas de atar con correa los dispositivos de calefacción a utilizar.

Para todos los tipos de sistemas de calefacción, hay dos formas de tendido de tuberías:

• Un solo tubo;
• Dos tubos

Diseño de una tubería

Los sistemas en los que el transporte de agua caliente como refrigerante se realiza en la misma línea son menos eficientes por los siguientes motivos:

• Prácticamente no permita regular el calentamiento de un dispositivo separado;

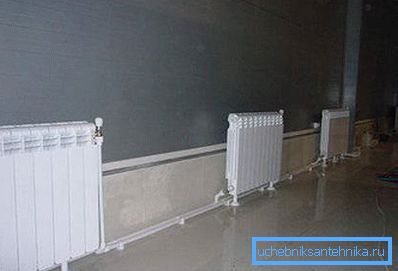

• A medida que aumenta la distancia desde la fuente del portador de calor, su temperatura disminuye gradualmente y el último radiador en el circuito puede resultar apenas cálido, o incluso completamente frío;
• En caso de emergencia en cualquier parte de la red, es necesario apagar completamente la calefacción.

Para su información! La única ventaja de este tipo de cableado de tuberías de calefacción en comparación con las dos tuberías es su bajo precio.

Dichos sistemas de calefacción de una tubería se utilizan principalmente en edificios de gran altura con suministro de calor centralizado a los consumidores.

Esquema de dos tubos

En el sector privado, para crear sistemas de calefacción autónomos (en bucle en un consumidor), la mayoría de las veces utiliza un esquema de tubería de radiador de dos tuberías:

• Una de las tuberías que suministra el refrigerante al dispositivo;
• El otro es para el movimiento de retorno al medio de calentamiento de la fuente de calor (caldera).

Todas las baterías en el sistema están conectadas en paralelo, de modo que las dos líneas están completamente separadas y están conectadas solo en el radiador final.

El esquema de conexión del radiador de dos tuberías tiene las siguientes ventajas:

• La capacidad de controlar la calefacción de cada dispositivo en el circuito, lo que garantiza la creación de las condiciones más cómodas en diferentes habitaciones;
• Independientemente de la distancia entre la caldera y la batería, cada uno de los dispositivos se calienta por igual;
• Si se necesita reparación o reemplazo en cualquier parte del sistema, no se requiere su cierre completo.

Ahora hablaremos sobre cómo conectar correctamente un radiador de calefacción con sus propias manos.

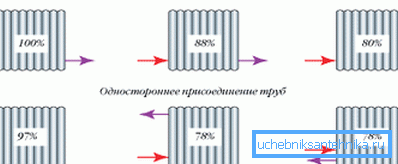

Tipos de conexión de tuberías a las baterías.

Pero primero, considere la mejor manera de conectar un radiador de calefacción a los tubos de suministro y retorno.

Hay tres tipos de tuberías de radiador:

1. Lateral. Con este método, las tuberías se conectan en un lado del radiador:
2. La alimentación en la parte superior del dispositivo;
3. Invertir en la parte inferior.

Presta atencion La conexión lateral es el tipo más común y eficaz de conexión de radiadores y tuberías principales. Sin embargo, su eficiencia se reduce cuando se conecta a una red de dispositivos con un gran número de secciones.

1. Diagonal. Este tipo de flejado es el más adecuado para conectar baterías muy anchas (con un gran número de secciones). Este método implica delineador de ojos:
2. El tubo de suministro en la parte superior del radiador, por un lado;
3. Devuelva la tubería en el punto más bajo en el otro lado del dispositivo;

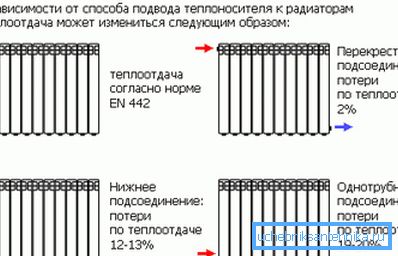

Presta atencion La conexión diagonal garantiza una distribución uniforme del refrigerante en todo el dispositivo. Con una conexión diagonal invertida (flujo desde abajo, retorno desde la parte superior), la eficiencia del sistema de calefacción disminuirá en un 10%.

1. Abajo. Este método de conexión de los radiadores a la red de calefacción es menos eficiente (10% más bajo que con el ajuste lateral). Por lo tanto, se recurre solo al cableado subterráneo (oculto) de tuberías de calefacción.

Colocación de dispositivos de calefacción.

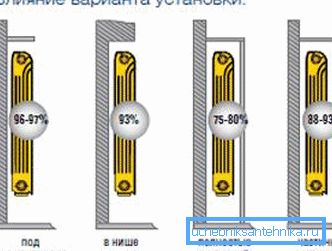

Es de gran importancia no solo cómo conectar los radiadores entre sí, sino también su ubicación correcta en relación con las estructuras de construcción. Tradicionalmente, los radiadores se instalan a lo largo de las paredes del local y localmente debajo de las ventanas para reducir la penetración del aire frío en el lugar más vulnerable.

Hay una instrucción clara sobre esto en el SNIP de la instalación de equipos térmicos:

• El espacio entre el piso y la parte inferior de la batería no debe ser inferior a 120 mm. Si la distancia desde el dispositivo al piso disminuye, la distribución del flujo de calor será desigual;
• La distancia desde la superficie posterior a la pared, sobre la cual se monta el radiador, debe ser de 30 a 50 mm, de lo contrario, se perturbará su transferencia de calor;
• El espacio entre el borde superior del calentador y el alféizar de la ventana se mantiene en el rango de 100-120 mm (no menos). De lo contrario, puede ser difícil mover las masas térmicas, lo que debilitará el calentamiento de la habitación.

Aparatos de calentamiento bimetálicos.

Para entender cómo interconectar radiadores bimetálicos, necesita saber que casi todos se adaptan a cualquier tipo de conexión:

• Tienen cuatro puntos de posible conexión: dos superiores y dos inferiores;
• Equipado con tapones y una grúa Mayevsky, a través de la cual es posible liberar el aire recogido en el sistema de calefacción;

Una conexión diagonal se considera la más efectiva para las baterías bimetálicas, especialmente cuando se trata de una gran cantidad de secciones en el dispositivo. Aunque las baterías muy anchas, equipadas con diez o más secciones son indeseables de usar.

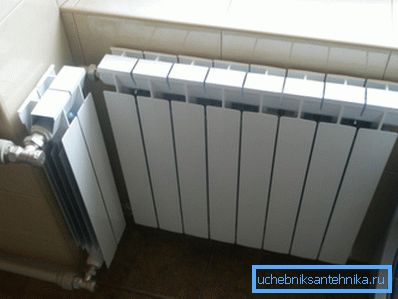

Sugerencia Es mejor reflexionar sobre cómo conectar correctamente dos radiadores de calefacción de 7-8 secciones en lugar de un solo aparato de 14 o 16 secciones. Será mucho más fácil de instalar y limpiar.

Otra pregunta: cómo conectar secciones de un radiador bimetálico puede ocurrir al reorganizar las secciones del calentador en diferentes situaciones:

• En el proceso de creación de nuevas redes de calefacción;
• Si es necesario, reemplace un radiador defectuoso con un nuevo bimetálico;
• En caso de sobrecalentamiento, puede aumentar la batería adjuntando secciones adicionales.

Baterías de aluminio

Interesante En general, se debe tener en cuenta que la conexión diagonal es una excelente opción para cualquier tipo de batería. No sabe cómo conectar los radiadores de aluminio entre sí, conecte en diagonal, ¡no perderá!

Para redes de calefacción cerradas en hogares privados, es recomendable instalar baterías de aluminio, ya que aquí es más fácil asegurar un tratamiento de agua adecuado antes de llenar el sistema. Y su costo es mucho menor que el de los dispositivos bimetálicos.

Por supuesto, tienes que intentarlo, antes de conectar las secciones del radiador de aluminio para reagrupar.

Sugerencia No se apresure a retirar el embalaje (película) de fábrica de los calentadores instalados hasta el final del trabajo de acabado en la habitación. Esto protegerá la cubierta del radiador de daños y contaminación.

Conclusión

El flujo de trabajo en sí no toma mucho tiempo, no necesita ninguna habilidad especial o equipo costoso, puede comprar todas las herramientas necesarias en cualquier ferretería. Y no se olvide, la conexión le servirá durante mucho tiempo y sin problemas solo si utilizó materiales de alta calidad en su trabajo y siguió todas las reglas para instalar un sistema de calefacción.

En el video presentado en este artículo encontrará información adicional sobre este tema.
