Cómo conectar los radiadores en un sistema central o

En este artículo veremos las formas actuales de conectar los radiadores y contaremos las características de su implementación. El tema del artículo es de gran interés, ya que la expansión de la gama de equipos de calefacción en el mercado implica la necesidad de su correcta selección, instalación y operación.

Pero, antes de decir cómo conectar un radiador de calefacción, es necesario determinar los tipos de sistemas de calefacción y las características de su aplicación.

Tipos de sistemas en los que se integran baterías de calefacción.

Para comprender el principio de conectar la batería con sus propias manos, debe tener una idea general del sistema en el que se utilizará este dispositivo (consulte también el artículo Radiadores de calefacción de cobre: ​​características, características técnicas y procedimiento de instalación).

Actualmente, existen dos tipos de sistemas de calefacción en funcionamiento en todo el mundo:

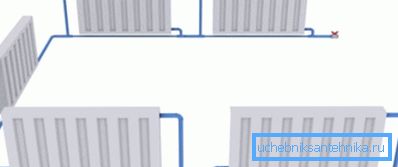

• El sistema de un solo tubo, como regla general, se utiliza en edificios de apartamentos de varios pisos. El principio de funcionamiento es simple: el agua caliente circula a través de una tubería, pasando a través de un cierto número de baterías.

Los sistemas de un tipo de tubería son los más simples en términos del dispositivo y, como resultado, el precio de su realización es bajo. Pero esta solución tiene un gran inconveniente: la incapacidad de controlar los indicadores de temperatura en diferentes habitaciones de manera independiente.

• El sistema de dos tuberías es más complejo en el dispositivo, pero junto con la transferencia de calor, que corresponde a la norma de diseño de diseño, le permite establecer los parámetros de temperatura óptimos para cada habitación individual.

Como regla general, dicha calefacción se implementa en edificios de baja altura. El principio de funcionamiento de dicho sistema es que todas las baterías están conectadas en paralelo, debido a lo cual es posible regular la temperatura en cada una de ellas por separado.

Características de la circulación del refrigerante.

Para determinar las mejores opciones para conectar los radiadores, es necesario tener en cuenta las características de la circulación del refrigerante en el sistema. Actualmente, se utilizan dos esquemas: de circulación forzada y natural.

Con la circulación natural, no hay requisitos de conexión especiales, y se puede aplicar una conexión inferior o superior, dependiendo de dónde se encuentre el tanque de expansión en el sistema.

Más progresivo es el esquema de circulación forzada, en el cual el refrigerante se mueve a través del sistema debido a la diferencia en la ubicación de la caldera y las baterías, y debido al uso de una bomba de circulación. Considere cómo conectar correctamente los radiadores en un sistema con circulación forzada.

Métodos de conexión actuales

• Un método de una vía para conectar los radiadores implica conectar a una sección de suministro (tubería de suministro) y retorno (tubería de descarga). En este caso, el flujo está en la parte superior y el retorno está en la parte inferior. Esta solución garantiza un calentamiento uniforme de todas las secciones en todas las baterías.

Esta solución se considera la más racional para el uso en edificios residenciales de un solo piso donde se utilizan radiadores de tamaño medio (hasta 8 secciones).

Importante: las estructuras con un gran número de secciones requieren el uso de otros métodos que puedan evitar la posibilidad de pérdida de calor en baterías grandes.

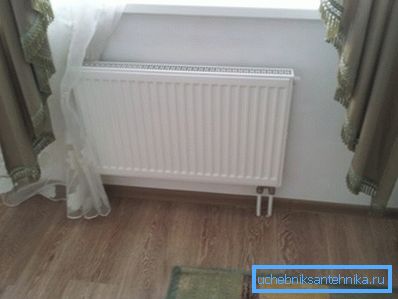

• Puede aplicar un radiador de calefacción con una conexión inferior. Dicha solución es importante si parte de la tubería está oculta bajo el revestimiento del piso. Por lo tanto, desde debajo del piso, vaya los tubos que están unidos al radiador en la parte inferior o inferior en los lados.

La ventaja de este método es la baja visibilidad de la tubería. La desventaja de la conexión inferior es la baja eficiencia, ya que la pérdida de calor con una conexión de este tipo puede ser de hasta el 15%. Como resultado, la parte superior e inferior de la batería pueden calentarse de manera desigual.

• Si la pregunta es cómo conectar los radiadores para minimizar la pérdida de calor con un gran número de secciones, puede aplicar el método transversal (diagonal).

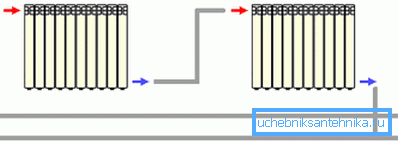

La conexión correcta, en este caso, es la siguiente: la alimentación está unida en la parte superior del radiador, mientras que la tubería de descarga está ubicada en el otro lado, pero en la parte inferior.

Esta solución tiene una ventaja obvia, ya que todas las secciones superiores e inferiores se calientan de manera casi uniforme. Cuando la pérdida de calor de conexión cruzada no es más del 2%.

Elija accesorios para trabajos de instalación.

Una vez que hayamos decidido las formas de conectar los tubos a las baterías, consideraremos qué accesorios para conectar los radiadores son la mejor opción.

Las válvulas y los componentes se seleccionan y compran de acuerdo con el tipo de equipo de calefacción utilizado y de acuerdo con el diagrama de cableado.

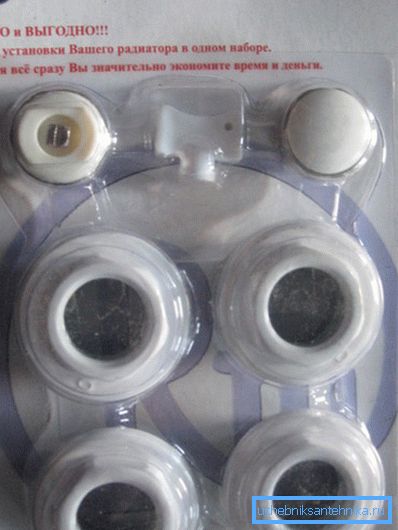

El kit de instalación estándar para sistemas de calefacción incluye la siguiente lista de componentes:

• futorki en la cantidad de 4 piezas;
• La grulla de Mayevsky;
• tornillo de cierre
• Paronitovye o juntas de silicona;
• soportes de pared y suelo;
• Se requieren adaptadores si el diámetro de la tubería es diferente del diámetro de la entrada de la batería.

Considere cómo conectar correctamente un radiador de calefacción.

Recomendaciones para la instalación de un radiador.

¿Decidió elegir uno de los métodos listados anteriormente? Queda por continuar con la instalación (lea también el artículo Radiadores eléctricos: Tipos principales y características de operación).

Las instrucciones de instalación dependen del uso de radiadores y tuberías.

• Trabajamos solo con el uso de una herramienta especial. Por ejemplo, para un corte uniforme, corte de polipropileno o metal-plástico para el montaje de accesorios de conexión no debe ser una sierra para metales, sino un cortador de tubos especial.
• Antes de instalar los soportes y colgar la batería, asegúrese de que la pared esté firme y firme.

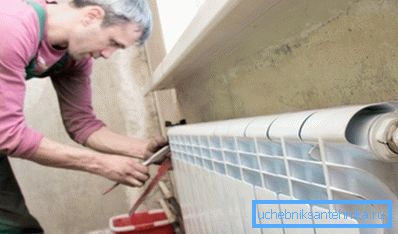

• La instalación de radiadores (incluso de aluminio) no debe realizarse sola, ya que el peso de estas estructuras es considerable.
• Si los accesorios de conexión tienen goma de sellado, no se recomienda el uso de cintas de humo o de arrastre.
• Es necesario atornillar los accesorios en los orificios de las baterías con una fuerza media para no romper la rosca.

Importante: Al final de la instalación, las conexiones se secan y el sistema se llena de agua para una prueba. En el lugar de la conexión, mantenemos una servilleta seca y luego observamos si hay humedad en ella.

Conclusión

Ahora que sabe cómo conectar el radiador de calefacción, puede proceder a la compra de los materiales necesarios y los trabajos de instalación. Tiene alguna pregunta?

Busque más información en el video de este artículo.
