Cómo conectar correctamente un radiador de calefacción:

Si no sabe cómo conectar correctamente los radiadores, no debe realizar este tipo de trabajo sin familiarizarse con las reglas y recomendaciones básicas. En esta revisión, consideraremos los principales tipos de comunicaciones, describiremos sus características y describiremos cómo instalarlas correctamente sin ayuda externa y sin atraer especialistas.

Este proceso es muy importante, y cualquier error puede llevar a grandes problemas después, así que no se apresure a ir a trabajar hasta que entienda este tema.

Tipos de radiadores

En primer lugar, debe comprar elementos de calefacción, actualmente hay cuatro opciones principales en el mercado, consideraremos cada una de ellas:

Presta atencion Al elegir una opción específica, recomendamos consultar con expertos, especialmente si el trabajo se realiza en un apartamento con calefacción central. A veces solo una cierta opción puede surgir.

Características de conexión

Antes de conectar los radiadores, debe elegir el esquema óptimo, ya que este factor es muy importante. También es importante llevar a cabo el trabajo de acuerdo con todos los requisitos de la tecnología para que todas las conexiones sean confiables.

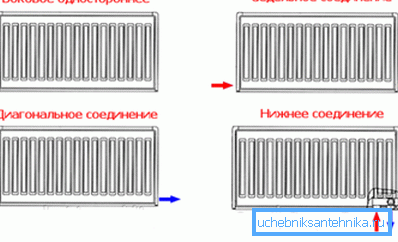

Diagramas de conexión de tuberías

Consideraremos cuatro opciones principales, ya que son las que se usan con más frecuencia y han demostrado su eficacia, aunque cada una de ellas tiene sus propias características:

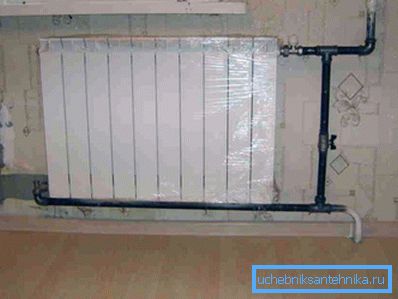

• Opción de conexión de lado a lado Se usa muy a menudo en apartamentos de la ciudad, tiene una buena reputación y permite que la construcción funcione con pérdidas insignificantes de potencia nominal. La ventaja de resumir las comunicaciones por un lado puede considerarse como una ventaja de esta opción, ya que es especialmente conveniente en las ramas del sistema.
• Esquema diagonal Se considera que son los especialistas más racionales y efectivos, ya que esta opción le permite distribuir la temperatura del refrigerante de manera uniforme sobre toda la superficie del radiador. La tubería de suministro está unida al eje superior de la estructura, y la salida está unida al fondo, mejora la circulación del fluido y reduce la carga en el equipo de suministro.

• Si las tuberías corren por el suelo., entonces la solución más simple será una conexión inferior, cuando las líneas de entrada y salida estén conectadas al eje inferior desde lados opuestos. En este caso, la pérdida de calor será de 12-13%, por lo que se recomienda agregar un borde al radiador para compensar este factor.

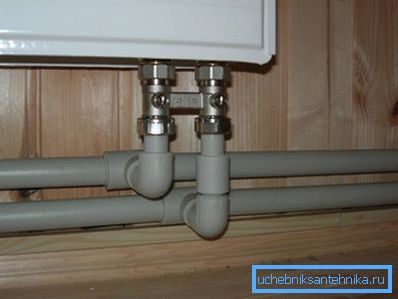

• Conexión inferior Se usa en casos donde las tuberías están debajo del piso y se muestran en el sitio de instalación del radiador. La ventaja más importante de esta solución es la ausencia total de tuberías en la sala, lo cual es muy importante al implementar algunos proyectos de diseño. De las desventajas, puede indicar una pérdida de calor significativa (hasta un 20%), por lo que se agrega una adicional por cada cinco costillas.

Recomendaciones para el trabajo.

Ahora consideraremos cómo conectar correctamente el radiador:

Presta atencion No olvide antes de comenzar a trabajar para drenar el agua del sistema, si es un piso, entonces el mejor período de reparación será el verano, cuando el refrigerante baja, y no tiene que contactar el servicio público a propósito.

• En primer lugar, es necesario desmontar el radiador viejo, si lo hay. No hay necesidad de precisión, ya que los compuestos a menudo están oxidados y solo tendrán que ser arrancados.
• Cuando realice su propio trabajo, no se olvide de comprar materiales de sellado: lino y pasta especial.
• Luego es necesario cerrar los orificios adicionales: la tapa se atornilla a la inferior y la grúa Mayevsky, que luego se usará para levantar el radiador, se atornilla a la superior. El hilo se compacta con lino: se enrolla a lo largo del borde, necesita 5-6 vueltas, con el enrollamiento en el hilo de la derecha en el sentido de las agujas del reloj y en el hilo de la izquierda, en contra.
• Es necesario estimar la ubicación del radiador, luego marcar el lugar donde necesita colocar los soportes. Las instrucciones para llevar a cabo estos trabajos son simples: se perfora un orificio en el que se atornilla el soporte, luego debe verificar la posición de la batería usando un nivel, con las distorsiones que los soportes deben doblar ligeramente.

Presta atencion Para garantizar la fiabilidad, cada radiador se monta en tres soportes: dos en la parte superior y uno en la parte inferior, para los radiadores de gran ancho es necesario agregar un elemento a cada fila.

• Ahora averigüemos cómo conectar un radiador de calefacción, generalmente se coloca un grifo entre el tubo y la batería para que, si es necesario, pueda cortar la estructura y retirar el producto para su reparación o reemplazo. La grúa se conecta de la misma manera que los atascos de tráfico: el lino se enrolla y el elemento se atornilla cuidadosamente.

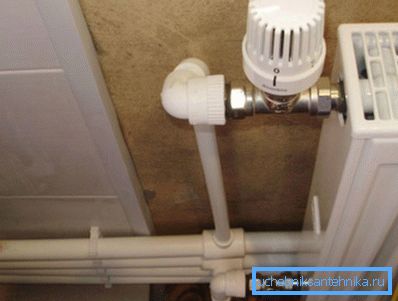

• Para mejorar el rendimiento del sistema, recomendamos instalar un termostato en cada radiador, ya que le permitirá ajustar la temperatura en la habitación, pero para que el diseño funcione de la manera más eficiente posible, se coloca un puente especial, llamado bypass, frente a la batería. Puede elegir un sistema que regule la temperatura de la hora del día y los días de la semana, lo cual es muy conveniente.

• La etapa final del proceso es verificar la calidad del trabajo realizado. Para hacer esto, el sistema se llena con líquido y todas las juntas se revisan cuidadosamente para detectar fugas, si todo es normal, el trabajo puede considerarse exitosamente completado.

Conclusión

Depende de usted decidir qué conexión de radiador es mejor para su hogar, es importante que se haga correctamente y que todas las conexiones sean confiables. El video en este artículo explicará este proceso con más detalle y tocará algunos matices que no se deben olvidar.
