Cómo conectar correctamente un radiador de calefacción en un
En este artículo veremos cómo conectar un radiador de calefacción en un apartamento. Esta operación es bastante factible sin llamar a un plomero profesional por su cuenta. Lo principal es seguir las reglas y recomendaciones que se describen a continuación.
Trabajo de montaje
Las instrucciones comienzan con la selección de baterías adecuadas para su hogar:
Paso número 1: la elección del radiador
Para tener una idea de lo que necesita, analicemos los lados positivo y negativo de los grupos más populares de radiadores, separados según su material de fabricación:
| Nombre | Pros | Contras |

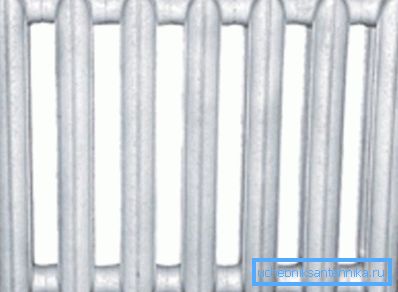

| Hierro fundido |
|
|
| Aluminio |
|
|

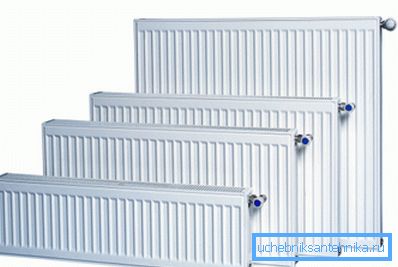

| Acero |
|
|

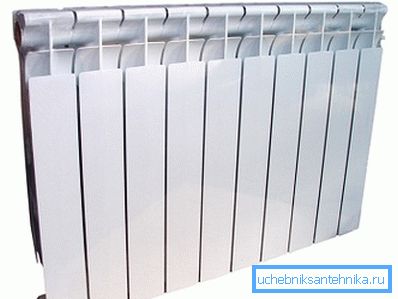

| Bimetalico |
|
|
Consejo: no se recomienda instalar modelos de acero en los apartamentos, ya que el riesgo de su destrucción como consecuencia del golpe de ariete que se produce durante el lanzamiento de la casa de calderas central después del cierre de verano es demasiado grande.
Paso número 2: selecciona el esquema de conexión
| Opción de conexión de tubería | Descripción |

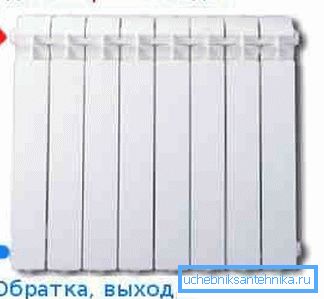

| Lado de un lado | Un tipo popular de diseño que proporciona un alto nivel de rendimiento. Cuando está conectado a la entrada superior, y la salida inferior. Si la conexión se "invierte", se perderá hasta el siete por ciento de la potencia de transferencia de calor. |
| Abajo | Este método se acompaña de una pérdida de rendimiento de hasta el trece por ciento. En este sentido, su implementación se justifica solo desde un punto de vista estético en los casos en que el diseño está empotrado en el suelo o en el zócalo, y los tubos bajan. |

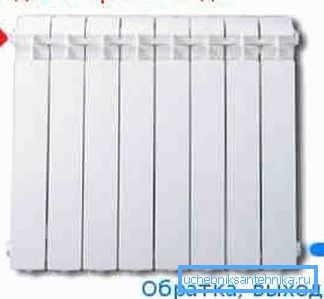

| Diagonal | Ideal para diseños de múltiples partes. En este caso, la entrada se conecta a la parte superior de un lado y se retira de la parte inferior del otro. Esto le permite maximizar un área grande del radiador. |
Las formas de conectar los radiadores en el apartamento también tienen sus propias características:

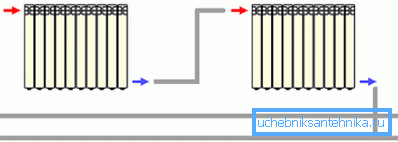

- Consistente. El refrigerante a través de un canal de alimentación pasa a través de todos los radiadores. Esta opción requiere menos costo, pero si es necesario reemplazar o reparar una de las baterías, será necesario apagar todo el sistema, lo que causará muchos problemas en el invierno. Además, hay una caída en la transferencia de calor en cada dispositivo de calentamiento posterior;
Sugerencia: resolver parcialmente el problema de la necesidad de apagar todo el sistema de calefacción para realizar trabajos de reparación ayudará a la instalación de válvulas y puentes en los que el agua rodeará el radiador.

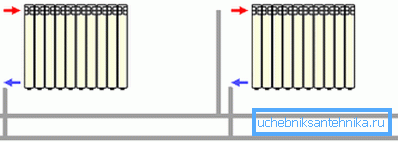

- Paralelo. En este caso, cada batería tiene su propia conexión individual con la línea de suministro y la línea de retorno. Este método es más costoso de implementar, ya que necesita más materiales, pero garantiza la máxima transferencia de calor de cada radiador y permite trabajos de reparación sin detener todo el sistema;
Paso número 3: cálculo del número óptimo de secciones
Si hay muy pocas secciones, entonces las duras noches de invierno se convertirán en una verdadera prueba para su cuerpo; si son demasiadas, simplemente será inapropiada. La forma más fácil de realizar los cálculos necesarios es ejecutar la calculadora en línea correspondiente.
Consejo: si la sala en la que se lleva a cabo la instalación del sistema de calefacción es muy grande, es mejor recurrir a la ayuda de especialistas, ya que en este caso comienzan a influir otros factores adicionales que no se tienen en cuenta en los programas ordinarios.
Paso 3: Preparando las herramientas
Para la implementación de sus planes necesitará:

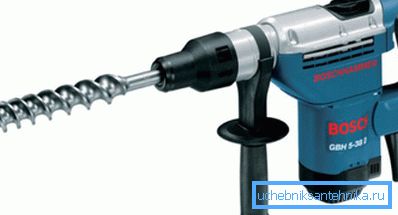

- Punch para crear agujeros para los soportes;

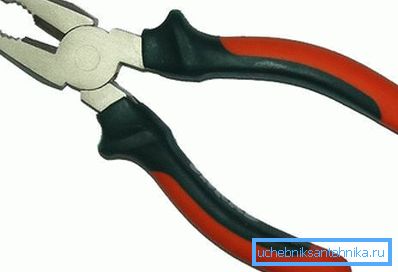

- Alicates

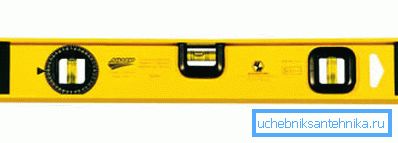

- Nivel de burbuja para controlar las estructuras horizontales y verticales;

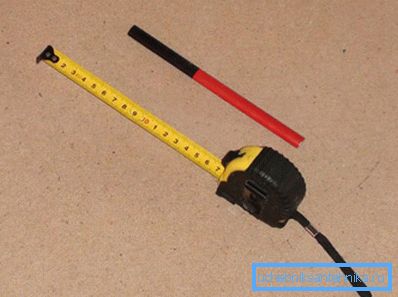

- Ruleta y lapiz para marcar;

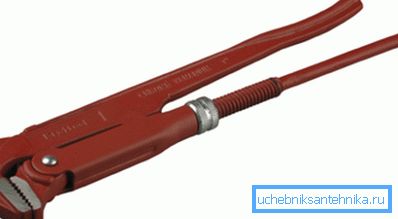

- Llave de tubo para atornillar las conexiones;

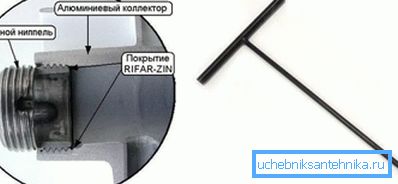

- Clave pezón para conectar secciones.
Consejo: la llave de tetina tiene un alcance de uso muy estrecho, por lo que para una instalación en el hogar del radiador no es racional comprarlo. Es más rentable alquilar esta herramienta o incluso pedir un ensamblaje de batería en la tienda.
Paso # 4: Marcado
Al colocar cualquier radiador, debe seguir ciertas reglas y, de acuerdo con ellas, aplicar el marcado de antemano:
- La distancia entre el umbral y la parte superior de la batería debe ser de 5 a 10 cm. Esto permitirá que el aire circule normalmente, realizando una transferencia de calor efectiva;
- La parte inferior debe elevarse por encima del suelo de 8 a 12 cm;
- El espacio entre las secciones del radiador y la pared se elige de 2 a 5 cm.

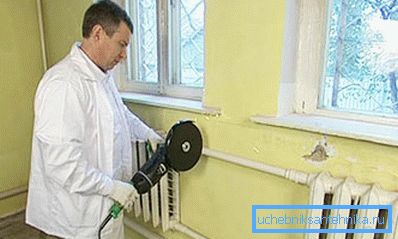

Si la batería no está instalada desde cero, pero para reemplazar la vieja, puede surgir una pregunta razonable: ¿cómo retirar el radiador de calefacción en el apartamento?
Para esto:
- Asegúrese de apagar el sistema de calefacción coordinando sus actividades con las estructuras autorizadas;
- Tuerza o corta los pezones viejos;
- Retire la estructura de gancho.
Paso 5: Instalación
Ahora ve directamente al trabajo de instalación:
- Los nuevos orificios no son necesarios en la nueva batería, así que averigüemos cómo cerrar los radiadores de calefacción en el apartamento:
- embotellamientos de tráfico sordo inferior;

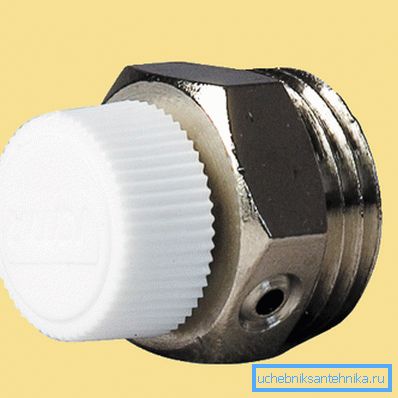

- Grúas superiores - Mayevsky;
- Según el marcado, instalamos los soportes, si no quedan después del equipo anterior;
- Colgamos en los ganchos el radiador nuevo;

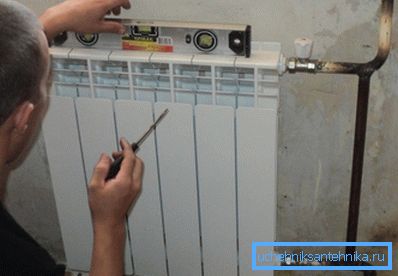

- Controlamos la posición del dispositivo con un nivel;

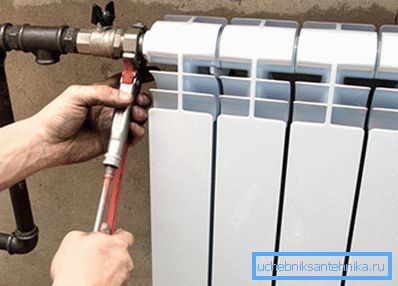

- Fijamos con una llave de tubo todas las conexiones necesarias y las válvulas de cierre, habiendo enrollado previamente en las conexiones roscadas de la rosca de lino para aumentar el sellado.

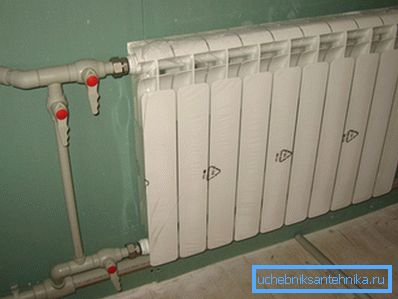

¿Cómo encender el radiador de calefacción en el apartamento después de su instalación? Muy simple: inicie todo el sistema y abra la válvula de suministro. Compruebe si hay fugas.
Conclusión
Instalar un radiador nuevo no es un gran problema. Lo principal es realizar correctamente todo el trabajo preparatorio, incluida la elección de los diagramas de conexión.
El video en este artículo proporcionará información adicional. Ten cuidado, y tendrás éxito.
