Cómo colocar un suelo caliente debajo del laminado.

Se sabe que los recubrimientos modernos para pisos laminados no proporcionan el nivel de equilibrio térmico que se logra con la madera clásica. Es por eso que la colocación de dichos recubrimientos suele ir acompañada de la disposición de un sistema de calefacción especial debajo de ellos (el llamado calentamiento por suelo radiante), que puede tener los siguientes diseños:

  • sistema de calentamiento de agua;
  • Calefacción eléctrica, implementada utilizando un cable especial;
  • Calefacción eléctrica mediante una fuente de infrarrojos.

En este artículo, analizaremos cómo colocar un piso caliente debajo del laminado con sus propias manos, considere las opciones para instalar una película de infrarrojos y un cable calefactor, además de mostrar fotos e instrucciones en video.

Preparación de la fundación

Preparación de la fundación

Para que una de las opciones seleccionadas sirva durante mucho tiempo, es necesario hacer esfuerzos para garantizar que el nivel del piso esté lo más cerca posible del ideal. Si todo está listo, puede proceder a la parte práctica de la instalación de elementos de calefacción. Antes de comenzar a realizar cualquier acción, debe analizar los siguientes puntos:

  • ¿Cuál es la altura de los techos. ¿Será posible elevar el piso o bajar el nivel del piso? En un apartamento o en un balcón, solo puede bajar al nivel de una regla existente, a losas de concreto. En una casa privada, si no está sobre una base de pilotes, puede ir más profundo al valor deseado.

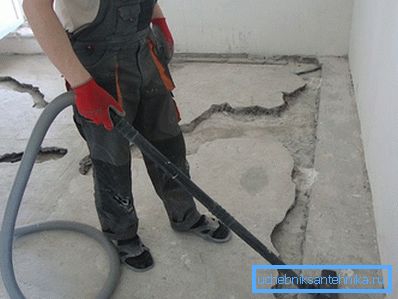

  • Elimina todos los suelos antiguos. Es mejor derribar el azulejo usando un perforador. La limpieza se realiza en todo el territorio. Cualquier nódulo o residuo de pegamento se eliminan.

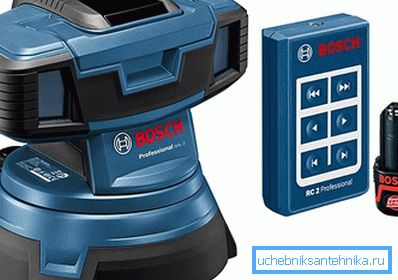

Nivel laser

  • En el caso en que se decidió abandonar el empate existente, es importante evaluar la caída de nivel en todo el plano. Para este nivel láser perfecto. Es necesario proyectar una línea en las paredes, midiendo la distancia al piso desde una cinta métrica (esta operación se puede llevar a cabo utilizando un nivel de agua. Se coloca una marca en una de las paredes y luego se transfiere a todas las demás. Las mediciones se hacen desde ellas).

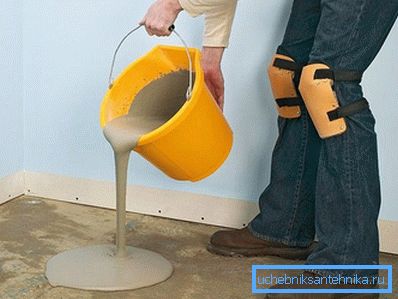

  • Relleno de un piso a granel

    Si encuentra que la diferencia en los valores no supera los 10 mm, las mezclas autonivelantes se utilizan mejor para compensarlas. Para trabajar con ellos se llevó a cabo en el nivel requerido, es importante respetar las proporciones especificadas por el fabricante. Después de la dilución, el líquido simplemente se derrama en el suelo. En este caso, todos los huecos se deben precintar, para que la solución no desaparezca. Después de verter, se cubre toda el área con un rodillo de agujas o una llana dentada. Esto elimina las burbujas de aire. Si la diferencia es más de 30 mm, entonces será necesario llenar la mezcla de cemento y arena. En este caso, también puede utilizar la versión anterior, pero el costo de dicho trabajo será mucho mayor.
  • Cuando la altura del techo no permite elevar el piso aún más alto, luego, utilizando un perforador o un martillo neumático, se retira la regla antigua. Después de que se haya eliminado la capa requerida, se hace un piso áspero. Para este propósito, los faros se colocan en losas de concreto. Puede utilizar herramientas especiales, en lugar de ellas, ajuste el corte de tubos de metal. Las guías están dispuestas en el curso de la colocación de la regla futura. Al principio se expone un elemento. Con este fin, las marcas de altura de la regla futura se aplican a las paredes. Puedes usar las recomendaciones del paso anterior. Además, con la ayuda del nivel de construcción, el avión se transfiere a la guía. Para fijarlo bien en toda la longitud, el revestimiento está hecho de la solución. Después de que lo agarró, puedes colocar el siguiente a lo largo de la tira expuesta. Además, los intervalos entre las marcas se llenan con la mezcla preparada y, de acuerdo con la regla de las balizas, se lleva a cabo. Al mismo tiempo, es importante asegurarse de que no haya espacio vacío debajo de las etiquetas, de lo contrario, el acoplador apretará y todo el trabajo se arruinará.
  • Después de tres semanas después de la completa maduración y secado de la base vertida, puede pasar a la siguiente etapa de instalación de la opción de calefacción de piso seleccionada.

Suelo térmico basado en película infrarroja.

Suelo térmico basado en película infrarroja.

El suelo cálido de cualquiera de estos tipos no solo permite calentar la superficie del revestimiento, sino también el aire dentro de la habitación. Pero la realización de cada uno de ellos tiene un costo y una molestia diferentes. Por eso, antes de colocar el suelo caliente., Usted debe decidir sobre el tipo de sistema de calefacción. Por ejemplo, considere las ventajas de la película IR:

  • facilidad de instalación de los calentadores de este tipo, que no requieren la preparación de una abrazadera especial (obligatoria en el caso del calentamiento de agua y cables);
  • Fiabilidad y durabilidad del material utilizado.
  • la admisibilidad de colocar el laminado inmediatamente después de colocar la película IR, que se monta en una base áspera "seca";
  • Bajo consumo de energía.
  • No hay necesidad de levantar el piso.

Antes de colocar la película en el piso cálido, asegúrese de tener todos los elementos necesarios para su disposición.

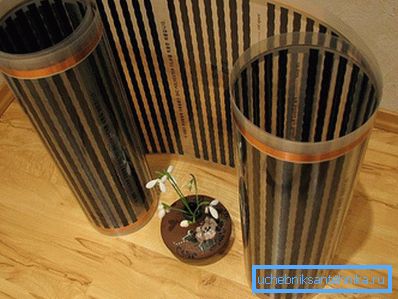

Pelicula infrarroja

Antes de comprar un kit, es necesario calcular con precisión el área cubierta por el sistema, que permite determinar las cantidades requeridas de película infrarroja, material reflectante y un revestimiento protector especial que se coloca sobre el calentador.

Es necesario proceder del hecho de que el material reflectante se coloca sobre toda el área del piso, y la película infrarroja se ajusta solo en áreas sin muebles.

Se incluyen en el paquete del equipo de una película de suelo con aislamiento térmico:

  • termostato
  • sensor de temperatura (sensor);
  • sustrato especial reflectante térmico;
  • película térmica

Además, para el trabajo se necesitan tijeras comunes, alicates, un destornillador, un cuchillo y una cinta adhesiva para pegar la película.

Montaje del calentador

Instalación de calentador infrarrojo

La instalación del sistema comienza con un sustrato especial de espuma de poliuretano, luego hacemos:

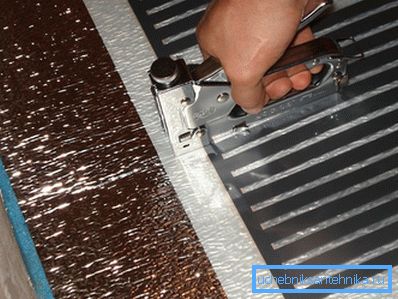

  1. Se colocan bandas de película que refleja el calor sobre toda la superficie del piso (superficie de trabajo hacia arriba), que se sujetan de manera segura con una cinta especial.
  2. Luego proceden a colocar la película infrarroja, que se coloca solo en las áreas libres de muebles, con sangría de las paredes a unos 10 cm (la disposición de los elementos calefactores, que indica la ubicación de los muebles, debe prepararse con anticipación). El consejo y el hecho de que se permite cortar la película de calentamiento solo se permite en lugares seleccionados marcados en el material con una línea discontinua con un signo de tijera.
  3. Después de eso, las tiras de calentador individuales se colocan en el sustrato a una distancia de al menos 5 mm (pero no más de un centímetro) entre sí.
  4. Además, para conectar las tiras de calefacción infrarrojas a lo largo de toda su longitud, el cable de cobre se coloca con una sección transversal de aproximadamente 1,5 mm.2.
  5. La película se conecta al equipo de suministro de energía por medio de contactos especiales insertados en el medio del bus conductor y sujetados con pinzas. Después de esto, los puntos de conexión deben estar protegidos por tiras de aislamiento de betún, que se incluye en el alcance del suministro de un piso con calefacción.

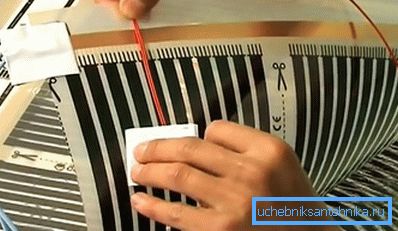

Conexión del sensor térmico

Después de conectar la película, vaya a la instalación del sensor de temperatura, que proporciona un ajuste automático del modo de calefacción del sistema. Para hacer esto, a una distancia de 20–25 cm de la pared con un termostato fijado en él utilizando un perforador, se prepara un estroboscopio a una profundidad de aproximadamente 2 cm. Luego, el sensor se coloca en él, que debe tener contacto directo con el sustrato aislante.

Una vez finalizada la instalación del equipo auxiliar, producido de acuerdo con las instrucciones adjuntas al kit, será necesario verificar el rendimiento del piso de película infrarroja caliente.

Durante la prueba, es necesario asegurarse de que, cuando se suministra la alimentación, todas las tiras de película IR se calientan. Y una vez que se haya asegurado de que todos sus elementos estén funcionando, puede proceder a la instalación del revestimiento laminado, cerrando el sistema de calefacción con una película especial de aislamiento térmico.

Basado en cable calefactor

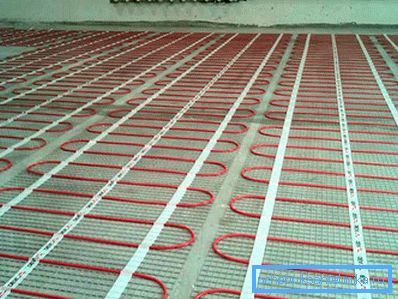

Calefacción por cable

Normalmente, esta opción se usa debajo de la baldosa, ya que proporciona una mejor transferencia de calor. Pero su colocación bajo el laminado también es posible. Antes de continuar con la instalación, es importante determinar qué tipo de cable calefactor se utilizará.

  • Estándar o resistivo. Apilados pueden ser de un solo núcleo y de dos núcleos. Este último es más conveniente, ya que el circuito ya está cerrado y el extremo no tendrá que devolverse a la caja de conexión. Para facilitar la instalación, el fabricante coloca el cable en tapetes especiales.
  • Autorregulación. Este cable mantendrá automáticamente la temperatura requerida incluso en aquellos casos en que su colocación pase por debajo de las superficies de diferentes materiales. Es mucho más caro que la versión anterior.

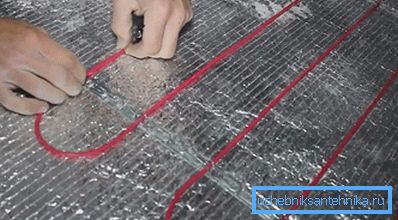

Instalación de cable calefactor en la base de aislamiento térmico.

El método de instalación y la secuencia de acciones para estos dos conductores serán los mismos. Para calcular la longitud requerida, debe conocer el área del piso. Resta la necesidad de artículos estacionarios. Además se dibuja el esquema aproximado de colocación. El paso en el que se ubicarán los giros individuales se determina dividiendo el área por la longitud del cable, y el resultado se multiplica por 100.

  • Si hay una habitación fría debajo del piso, entonces se requiere calentamiento adicional con láminas de espuma o paneles de espuma. En este caso, tendrá que profundizar en la regla, si no hay oportunidad de elevar el nivel. Cuando hay confianza en que todo está bien aislado y la superficie está alineada cualitativamente, entonces puede continuar con el siguiente paso.
  • Una limpieza a fondo de la zona. Es necesario deshacerse de todos los guijarros u otros elementos que podrían dañar el aislamiento del cable. Para estos fines es mejor utilizar una aspiradora.
  • Aplicar una capa de composición de imprimación. Esto es necesario para eliminar los residuos, fortalecer la superficie y mejorar la adherencia con la regla futura.
  • Este paso se realiza de acuerdo a sus deseos. Una capa de cinta de espuma de poliuretano con lámina se coloca sobre toda la superficie. Las hojas se unen con cinta adhesiva reforzada.
  • Se instala el sensor y se prepara el lugar para el termostato. Este último debe ubicarse a una altura conveniente, pero no inferior a 30 cm. Una ranura de 20 mm de ancho se corta en la pared, en el piso, a una distancia de 50 cm, exactamente como se hace un hueco. En ella se ubica la ondulación, soldada desde un extremo. Tiene un indicador. Los cables de señal se traen en una caja donde se instalará el elemento operativo.
  • Si la opción fue elegida en los tapetes, entonces puede comenzar su colocación. Si es necesario desplegar la banda, la red de soporte se corta con unas tijeras normales. Para un cable sin un tapete, es necesario preparar soportes de placa especiales. Se atornillan al suelo con tacos y tornillos. El paso entre ellos debe ser de 50? 100 cm.
  • Un cable de suministro de frío está cableado. Se conecta con el calentamiento, la torsión se sella con un tubo retráctil y se fija debajo de uno de los soportes de la placa.
  • El cable se monta según el esquema dibujado con el paso calculado. Durante este trabajo, es mejor ponerse zapatillas con una suela suave en los pies para no dañar el conductor.
  • En esta etapa, debe comprobar la resistencia y compararla con la recomendada. También en el pasaporte se introduce el patrón tendido del cable. La siguiente es la conexión al termostato de su instalación en su lugar. Algunos fabricantes permiten la inclusión de todo el sistema durante un minuto para probar su rendimiento.
  • A continuación, se vierte la regla. Su grosor debe ser de al menos 3 cm. Al mismo tiempo, asegúrese de que todos los huecos debajo del cable estén llenos. Si está colocando un sustrato de poliuretano, es necesario que cada 30–40 cm haga un tamaño de ventana de ranura de 10–15 cm. Es necesario que haya una configuración con la capa principal.
  • Después de que se haya secado completamente la capa rellena (por lo general, toma 3 semanas o más), puede encender el piso.

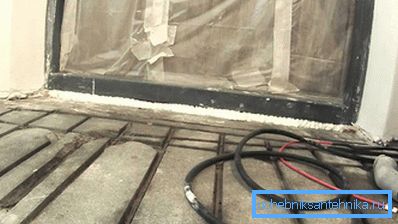

Inserción de un cable de un suelo caliente en un acoplador

Hay otra opción muy interesante que puede simplificar la instalación de calefacción por suelo radiante. Si su piso está bien aislado y se vierte una regla perfectamente plana, entonces puede proceder de la siguiente manera. Se dibuja un plano según el cual se tendera el cable. Se quita el revestimiento del suelo, se limpia la superficie. La imagen se transfiere al suelo. Con la ayuda de la amoladora o perseguidor de la pared, las ranuras se cortan debajo del cable de acuerdo con el diagrama. Su profundidad debe ser tal que el conductor se encuentre al ras. Lo siguiente es la colocación, conexión y acabado.

Suelo radiante de agua

Piso de agua caliente

El suelo calentado por agua también se puede colocar de varias maneras. Para calentar el transportador se puede utilizar como una caldera instalada, y un elevador especial en el caso de la calefacción central. Hay productos en los que el soporte está en tubos sellados, y su calentamiento se lleva a cabo con la ayuda de conductores tendidos a lo largo de toda la longitud. Para la colocación debajo del laminado es la solución ideal de poliestireno y madera. Sus ventajas son:

  • no hay necesidad de llenar la regla de arriba;
  • La mejor termólisis gracias a las placas de aluminio;
  • bajo peso - ideal para pisos débiles;
  • Instalación rápida en comparación con un piso de aislamiento térmico habitual;
  • patrón de colocación preparado.

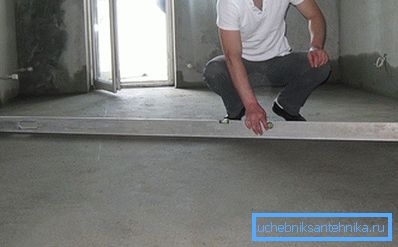

Comprueba el nivel del piso

Antes de comenzar, asegúrese de que su piso tenga una superficie plana y que la diferencia no sea más de 0.2 cm por 1 m2. La secuencia de acciones será la siguiente:

  • Toda la zona se limpia cuidadosamente. Aplicar una capa de imprimación.
  • Después del secado completo, la barrera hidráulica se coloca en forma de una película de polietileno. Asegúrese de observar la superposición entre los lienzos de 10 cm. Las costuras están pegadas con cinta adhesiva. La pared se gira hacia la altura del futuro calentador.
  • A lo largo del perímetro de la pared, se despliega una cinta más húmeda.
  • El siguiente paso será la instalación de placas aislantes. Deben estar con jefes especiales o surcos. En algunos casos, se proporcionan ranuras para fijarlas juntas.
  • Placas de metal especiales montadas en la parte superior. Tienen una ranura donde se colocará la tubería. Es necesario presionar las placas para que queden fijadas entre las proyecciones del aislamiento. Deben estar dispuestos de acuerdo con el paso de colocación de la tubería elegida.
  • La caja se monta, se instala un colector en ella y el suministro principal se realiza desde una caldera u otra fuente.
  • En una de las válvulas del colector de suministro se conecta el extremo del tubo. Después de eso, se coloca en los surcos, de acuerdo con el patrón seleccionado. Es importante recordar que debe comenzar desde las paredes exteriores, de modo que cerca de ellas esté la temperatura más alta.
  • El segundo extremo se alimenta al colector de descarga.
  • El sistema está siendo prensado. Para ello, se llena de agua y la presión con una herramienta diseñada para este propósito aumenta a 10 atmósferas. En este estado, toda la estructura se deja por un día. Si después de verificar todo está en orden, entonces puede continuar.
  • Desde arriba, la película o una capa de poliuretano de espuma hecha se mantiene dentro.
  • A continuación, se montan láminas de fibra de yeso. Darán una mayor estabilidad a toda la estructura y también serán la base para el acabado de pisos.

En el caso de una versión eléctrica de un suelo calentado por agua con circulación cerrada. La secuencia de acciones será exactamente la misma. La única advertencia es la instalación del sensor de temperatura, que se incluye. Por lo general, es necesario ubicarlo cerca de las tuberías. Además, deberá cuidar el suministro de cable adicional desde el tablero. Su sección transversal debe ser suficiente para la carga completa. También es importante proporcionar una buena máquina.

Ventajas de un suelo cálido.

Gracias a la información proporcionada, puede elegir la opción que será la mejor solución en condiciones específicas. Trate de no guardar en los componentes. Idealmente, la vida útil de este sistema es de 50 años o más. Es importante recordar que el contorno de las tuberías no debe consistir en segmentos, todo debe caber en una tira. En casos de emergencia, se permite usar una conexión permanente, que se realiza mediante una herramienta de engarce especial.

El video

Mire el video sobre la instalación de calefacción por suelo radiante Caleo bajo laminado y linóleo:

Este video muestra el proceso de colocación de un piso de agua caliente debajo del laminado:
