Cómo calcular radiadores de calefacción sin el uso de

Las baterías, cuyo precio es bajo, son el dispositivo de calefacción más utilizado en todas partes: en edificios residenciales, comerciales, industriales y públicos. Se componen de elementos huecos metálicos rellenos de refrigerante.

Cuando se calientan, dan energía a las habitaciones.

Componentes de cálculos.

1. Antes de comprar dispositivos, uno debe prestar atención a sus dos características técnicas: potencia y resistencia a la presión del fluido de transferencia de calor.

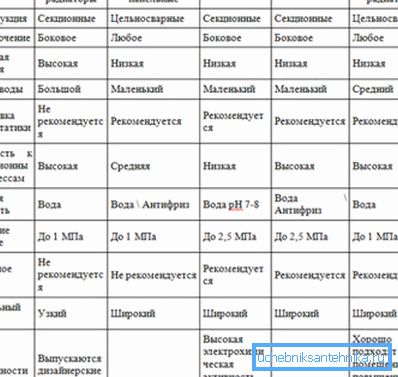

2. Es necesario calcular no solo el número de dispositivos y elementos en ellos, sino también elegir el material de los radiadores.
3. Lo principal que debe determinarse es la capacidad de una sección para liberar la cantidad máxima de energía térmica. Es decir, necesita saber cómo calcular la potencia de los radiadores.
4. Este valor será la base de los cálculos para todo el sistema de calefacción.

Cálculo de potencia

1. La instrucción dice que a 1 m? Las habitaciones requieren 100 vatios de calor. Sabiendo esto, puede determinar la cantidad de radiadores que necesita. Por lo tanto, en primer lugar, debe conocer el área de la habitación que se calentará.
2. Al calcular, también se debe tener en cuenta la altura de la habitación, el número de puertas y ventanas y su material. Estos factores determinan la pérdida de calor en la habitación.
3. Antes de calcular un radiador de calefacción, debe determinar la temperatura más baja en su área y la temperatura del portador de calor en un período determinado del año.

Presta atencion Todos los cálculos deben realizarse utilizando los coeficientes, están contenidos en el SNiP. Dados estos números, puede determinar con precisión el rendimiento del calentamiento.

El cálculo preliminar es simple: tienes que multiplicar el área de la habitación por 100 vatios. Sin embargo, tales cálculos no serán precisos. Para ajustarlos y necesitar coeficientes.

Factores de corrección de rendimiento

Hay dos tipos de factores: reducir y aumentar la potencia (consulte también el artículo Sistema de calefacción de dos tuberías o de una tubería: la pregunta eterna).

El primero de ellos se aplica en los siguientes casos.

1. Si las unidades de ventana son ventanas de plástico de múltiples cámaras, la cifra preliminar se multiplica por 0.2.
2. Cuando la altura de la habitación es menor que la estándar (3 metros), el factor de reducción será la relación entre la altura real y el equivalente estándar. Entonces, si la altura de la habitación es de 7 m, entonces el coeficiente: 2.7: 3 = 0.9.
3. Cuando la caldera de calefacción funciona a mayor potencia, cada 10 ° de la energía térmica generada reduce la capacidad de las baterías en un 15%.

Los factores de poder se aplican en las siguientes circunstancias.

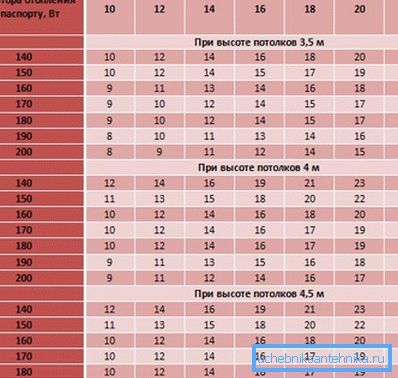

1. Cuando la altura de la habitación es más alta que la estándar, el coeficiente se calcula de la misma manera que en el caso de techos bajos.
2. Cuando el apartamento está a tope, luego, antes de calcular la capacidad del radiador de calefacción, se usa el coeficiente 1.8 para aumentar este indicador.
3. Si las baterías están conectadas desde abajo, entonces el 8% se agregará al dígito base.
4. Cuando la caldera de calefacción reduce la temperatura del transportador de calor en el tiempo más frío, por cada disminución de 10 ° es necesario aumentar la potencia de los radiadores en un 17%.
5. En el caso de que las temperaturas negativas de la calle alcancen valores críticos, la potencia debe incrementarse 2 veces.

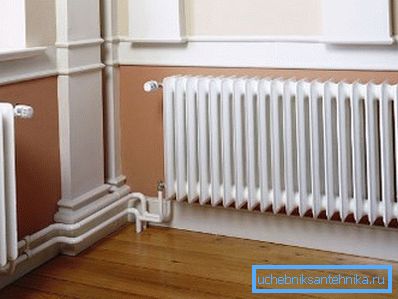

Cómo determinar el número de secciones de una batería

En el diseño profesional de sistemas de calefacción, los expertos utilizan los siguientes indicadores y datos.

1. Régimen de temperaturas en la región en invierno.
2. Pérdida total de calor de todas las superficies del edificio.
3. Diagrama de conexión de la batería.
4. El número de puertas y ventanas (el número de cámaras), sus dimensiones.
5. La frecuencia de salas de intercambio de aire con salas adyacentes y la calle.
6. La temperatura de diseño del flujo de suministro y retorno del refrigerante, así como la velocidad de su circulación.
7. La potencia térmica de la batería, su modo de temperatura.
8. Presión de trabajo en el sistema de calefacción.

Técnicas de cálculo simplificadas

Los cálculos profesionales son muy complejos, por lo que los expertos sugieren hacer sus propias manos métodos de cálculo más simples, que sean adecuados para pequeñas casas y apartamentos privados.

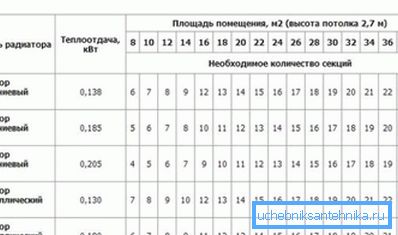

1. El primer método es el más simple. En el pasaporte de los bienes vendidos, deben indicarse sus características técnicas. Entre ellos se encuentra el poder de una sección declarada por el fabricante.

Cómo calcular el número de radiadores de este método.

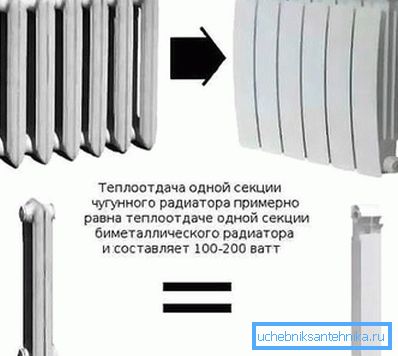

Supongamos que el parámetro es de 200 vatios. A continuación, determinamos la potencia requerida para la calefacción de espacios, teniendo en cuenta los coeficientes.

Supongamos que es de 2,4 kW. Entonces se convirtió en una operación matemática simple: 2400: 200 = 12. Se deben instalar tantas secciones para calentar eficazmente esta sala.

1. La segunda forma es realizar el cálculo, teniendo en cuenta la capacidad de una sección para calentar el volumen de la habitación especificada por el fabricante.. Para este propósito, el volumen de la habitación se calcula y luego se divide por la cantidad de volumen de calefacción de una sección.

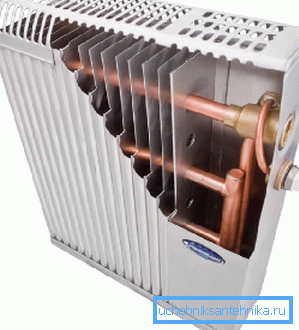

2. Otros consejos prácticos de los maestros, cómo calcular radiadores bimetálicos de calefacción.

Presta atencion Todas las baterías de diferentes materiales tienen casi las mismas dimensiones. Los practicantes han notado que con una altura de sala de 2,7 m, una sección de cualquier dispositivo puede calentar un área aproximada de 1,8 m.

Supongamos que una habitación tiene un tamaño de 20 m. Realizamos el cálculo: 20: 1.8 = 11.1. Es decir, será necesario montar una batería de 11 secciones.

Conclusión

Como fue posible entender del artículo, para un apartamento o una casa pequeña no es difícil calcular el número de dispositivos de calefacción. Si estamos hablando de un edificio grande, es mejor utilizar los servicios de especialistas (consulte también el artículo Si es rentable el sistema de calefacción de dos tuberías montado en el piso de una casa privada de dos pisos).

El video en el artículo ayudará a aprender sobre su tema aún más.
