Cómo calcular la calefacción de un apartamento residencial o

11-03-2018
Calefacción

Durante la reparación de un apartamento o la construcción de un edificio residencial privado, la mayoría de los inquilinos deben realizar un cálculo preciso del sistema de calefacción. Inmediatamente, se debe tener en cuenta que resolver este problema requiere un enfoque equilibrado, ya que el desempeño competente de esta tarea determina el nivel de comodidad de la vida en la casa durante el período otoño-invierno, y la falta de conocimiento de cómo calcular la tarifa de calefacción puede llevar a un aumento significativo en el costo de pago. Servicios públicos más caros.

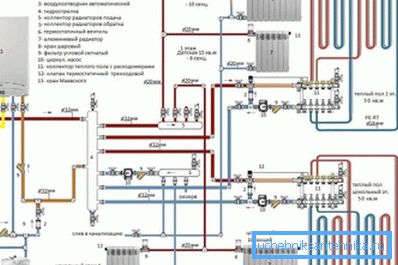

Esquema de calefacción autónoma de un moderno edificio residencial.

El método de cálculo de un sistema de calefacción del hogar.

Para realizar todos los cálculos de ingeniería térmica, primero es necesario tener el diseño exacto y las dimensiones reales de cada habitación de una casa residencial, tener datos sobre el grosor de las paredes externas del edificio y la naturaleza de los materiales aislantes térmicos utilizados, así como conocer las características climáticas y la temperatura mínima aproximada en la estación fría para esta región.

A continuación, el artículo proporcionará instrucciones paso a paso que, en base a todos estos datos, ayudarán a determinar la potencia óptima del equipo de la caldera y calcularán el número requerido de radiadores o baterías.

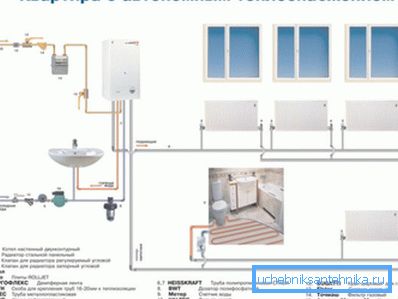

El esquema de calefacción autónoma del apartamento.

El método de cálculo de la potencia de la caldera de calefacción.

Para calentar el portador de calor en sistemas de calefacción autónomos, las calderas de combustible sólido, combustible líquido, eléctrico o de gas son las más utilizadas. La cantidad de energía térmica que se debe utilizar para calentar cualquier habitación por unidad de tiempo depende directamente de su volumen.

La altura promedio de los locales residenciales es de 2,7 m, por lo tanto, el cálculo de la potencia del equipo de la caldera para cualquier sala cuya altura no supere los 3 m se realiza sobre la base de su área total.

Para saber cómo se calcula el calentamiento del área principal de una vivienda, es necesario guiarse por una fórmula simple:

W gato = S x W latidos / 10,

donde:

  • W cat - la potencia mínima recomendada de la caldera de calefacción (kW).
  • S es el área total de todos los locales climatizados (m?).
  • W latidos: el valor de la potencia específica de la caldera, que se expresa en la cantidad de energía térmica, que es necesaria para calentar una habitación con un área de 10 m. (kW / 10m?).
Vista general y diseño de una caldera de gas de pared de 12 kW.

El valor de la potencia específica del equipo de la caldera se determina sobre la base de las características climáticas y las condiciones climáticas de una región en particular.

  1. Para las regiones del extremo norte y las regiones con un clima fuertemente continental. ¿El valor de potencia específico debe estar en el rango de 1.5 kW a 2 kW por cada 10 m? El área de la sala climatizada.
  2. Para latitudes medias, así como para regiones con un clima templado continental o templado El valor de la potencia específica puede ser de 1,2 kW a 1,5 kW por cuadrado 10 m?
  3. Para latitudes y regiones del sur con clima subtropical., La temperatura promedio diaria del aire en la cual rara vez cae por debajo de 0 ° C, la potencia específica puede ser de 0.7 kW a 0.9 kW por 10m?

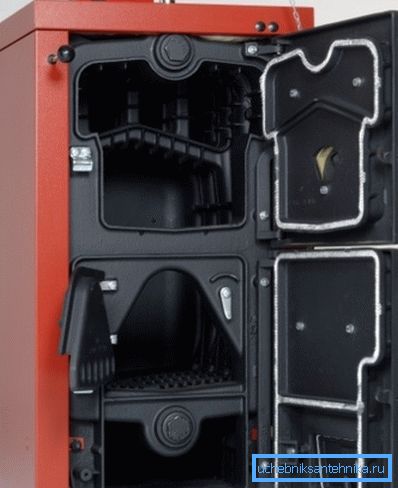

La foto muestra una caldera de combustible sólido de 18 kW.

Presta atencion El cálculo de la potencia de la caldera de acuerdo con la fórmula presentada será justo solo si se cumplen los códigos de construcción y se realiza un aislamiento térmico de alta calidad de las paredes exteriores, el piso y el techo del edificio.

Cálculo del volumen requerido de refrigerante.

Para lograr un funcionamiento óptimo de un sistema de calefacción autónomo, un parámetro igualmente importante es el volumen del líquido refrigerante que circulará en un circuito cerrado de calefacción. Su valor depende completamente de la potencia de la caldera, y se calcula mediante la siguiente fórmula:

V syst = W gato x 15,

donde:

  • V syst - el volumen total del circuito cerrado (l).
  • W cat: la potencia mínima recomendada de la caldera, calculada por la fórmula dada anteriormente (kW).

Por lo tanto, queda claro que el valor óptimo del volumen de refrigerante es de 15 litros por kilovatio de potencia de la caldera.

Como ejemplo, podemos considerar el cálculo de la potencia de la caldera y el volumen requerido de portador de calor para calentar una casa residencial, con un área total de 120 m. Ubicado en el carril central con un clima templado.

  1. W cat = 120 x 1.5 / 10 = 18 kW.
  2. V syst = 18 x 15 = 170 l.

Sobre la base de los cálculos obtenidos, se puede concluir que es necesario utilizar equipos de calderas con una capacidad de al menos 18 kW para calentar el edificio especificado, y el volumen óptimo de refrigerante en circulación es de 170 litros.

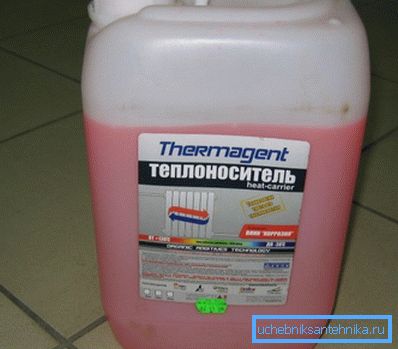

Fluido anticongelante para sistema de calefacción cerrado.

Sugerencia Como transportador de calor, en lugar de agua, es mejor usar un líquido especial que no se congele a base de etilenglicol o propilenglicol. A primera vista, su precio puede parecer bastante alto, pero tiene una actividad corrosiva mucho menor que el agua, y su uso ayudará a evitar la destrucción de tuberías y radiadores en caso de que el equipo de la caldera se detenga o falle a temperaturas del aire negativas.

Calcular el número de radiadores instalados.

La calidad de la calefacción de cualquier habitación depende directamente del número de radiadores instalados en ella, por lo que antes de instalar y conectar los radiadores de agua con sus propias manos, debe calcular correctamente el número necesario de secciones.

Para saber cómo calcular correctamente el calentamiento y elegir el número óptimo de secciones del radiador, debe utilizar la fórmula:

W feliz = S x h x 41,

donde:

  • W contento: la potencia total de los radiadores necesaria para garantizar una temperatura agradable en la habitación (W).
  • S - el área total de la habitación (m?).
  • h es la altura de la habitación desde el piso terminado hasta el techo.
  • 41 - un indicador estándar de la cantidad de energía térmica requerida para calentar 1m? Aire en la sala de estar.

El cálculo resultante, la potencia total de los radiadores (W rad) debe dividirse por el valor de la transferencia de calor específica, que se indica por el fabricante en la hoja de datos técnicos de cada radiador. El resultado de este cálculo será el número requerido de secciones de trabajo del radiador, que debe instalarse para calentar esta habitación.

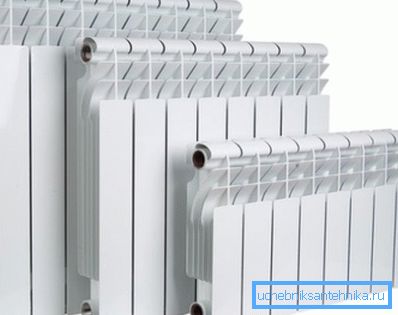

Radiadores multiseccionales de uso doméstico.

Cálculo de costes de calefacción.

Cuando se conecta al sistema de calefacción central, el cálculo del pago por la energía térmica consumida se realiza de acuerdo con uno de los dos esquemas, según la lectura del medidor, o según las normas de consumo.

En el primer caso, en presencia de un medidor de calor de casa común, el pago se cobra de acuerdo con la cantidad de calor realmente consumida por todos los residentes de la casa, y se distribuye proporcionalmente de acuerdo con el área total de los apartamentos. Se utiliza la siguiente fórmula de cálculo:

P opl = V total x S vivido / S unde x T,

donde:

  • P opl: la cantidad de pago por el calor consumido (frotar).
  • V total: la cantidad de calor consumido durante el período de informe, de acuerdo con el testimonio del dispositivo de medición de propósito general (Gcal).
  • S vivió - el área total de un apartamento residencial particular en la casa (m?).
  • S nek: el área total de locales no residenciales y técnicos obschedomovyh (m?).
  • T - la tarifa establecida, de acuerdo con la legislación vigente (rub / Gcal).

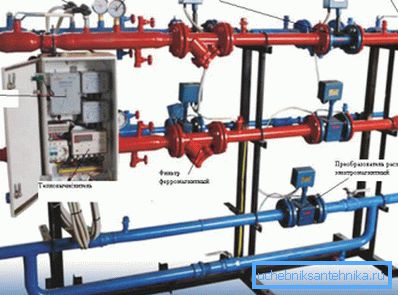

Aparato del aparato medidor de la casa general de la energía térmica consumida.

Para saber cómo se calcula la tarifa de calefacción en ausencia de un dispositivo de medición de casa común, es necesario utilizar la siguiente fórmula:

P opl = S vivido x T

donde:

  • P opl - una cantidad fija de pago por calor (frotar).
  • S vivió - el área total de un apartamento residencial (m?).
  • T - la tarifa general establecida, de acuerdo con la legislación vigente (rub / Gcal).

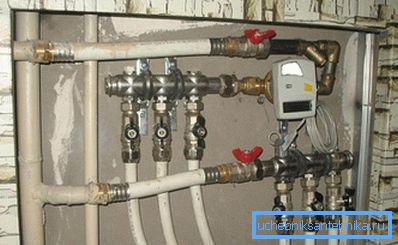

Medidor individual intraarticular de calor consumido.

Conclusión

Al realizar cálculos simples con las fórmulas presentadas, se puede concluir que, en el caso de un dispositivo de medición instalado para la energía térmica, la cantidad de pago por calor consumido para cada propietario de apartamento será significativamente menor que la cantidad de pago mensual a una tasa total, de acuerdo con el tamaño del espacio habitable.

Para obtener más información sobre la información proporcionada, puede ver el video al final de este artículo o leer materiales similares en nuestro sitio web.
