Cómo calcular el radiador para una habitación: la tecnología

Sepa cómo calcular el número de radiadores por habitación, no solo necesita profesionales en el campo del diseño de sistemas de calefacción. Incluso un simple reemplazo de baterías en la casa es imposible sin un cálculo preciso y la selección de dispositivos suficientemente efectivos, por lo que la información que se describe a continuación será necesaria para cada uno de nosotros.

¿Por qué necesitamos un cálculo exacto?

Las instrucciones para calcular los parámetros exactos de los dispositivos de calentamiento que figuran en este artículo son muy útiles:

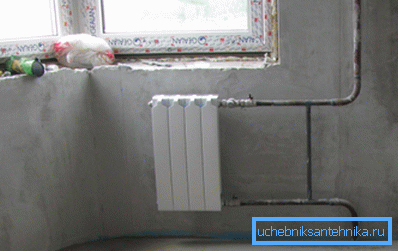

• En primer lugar, la comodidad en nuestra casa depende de la potencia de calefacción. Si instalamos radiadores demasiado débiles, en la estación fría no podrán hacer frente al aumento de la carga y, por lo tanto, los parámetros del microclima distarán mucho de ser óptimos.

• En segundo lugar, el precio de un radiador de alta calidad es muy alto y, por lo tanto, tampoco es necesario pagar de más por la instalación de estructuras innecesarias. Sabiendo cómo calcular el número de radiadores por habitación, podremos reducir nuestros costos al comprar exactamente la cantidad de baterías que necesitemos.
• Finalmente, un error de cálculo preliminar nos permitirá planificar nuestros costos en la etapa de planificación. Sabiendo cuánto calor se requerirá para calentar el espacio, podremos elegir el tipo de sistema de calefacción apropiado, comenzando desde la caldera y terminando con el material del que se fabricarán las secciones de batería en la casa.

Tecnología de cálculo de potencia

Técnica sencilla

Hay varias respuestas a la pregunta de cómo calcular cuántos radiadores se necesitan por habitación. En la siguiente tabla presentamos los datos que se deben utilizar para los cálculos aproximados:

A continuación, el área de la habitación se multiplica por el valor seleccionado de la tabla, y el número resultante se divide por la transferencia de calor del modelo de radiador requerido (en W). El resultado se redondea a un valor entero.

Sugerencia El redondeo es necesario, ya que la reserva de energía no será exactamente redundante, pero el inconveniente deberá compensarse con un gran costo adicional.

Bole forma exacta

Hay otra solución al problema de cómo calcular la potencia del radiador en la habitación con sus propias manos.

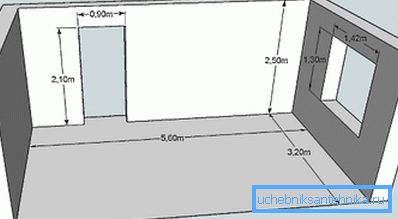

Para hacer esto, necesitamos calcular el volumen de la habitación:

• El área de la habitación se multiplica por su altura, obteniendo el valor deseado en metros cúbicos.
• El volumen se multiplica por el coeficiente normativo, que para la parte europea de la Federación Rusa es igual a 41 W.
• A continuación, procederemos como en el caso anterior: dividir el valor resultante por la salida de calor de la sección o el panel del radiador, y luego redondear el resultado.

Como puedes ver, el método no es mucho más complicado que el anterior. Sin embargo, se puede usar para calcular con precisión cuánto calor consume una habitación y cuántas baterías se necesitan para calentarla.

Ejemplo de cálculo

En esta sección, usaremos un ejemplo simple para demostrar cómo calcular la potencia de un radiador de calefacción por habitación:

• Entonces, digamos que tenemos una habitación de 5 m de largo, 4 m de ancho y una altura de techo de 2,7 m.
• Calcula el volumen: 5 x 4 x 2.7 = 54m3.
• A continuación, calculamos la cantidad de calor necesaria para un calentamiento eficiente: 54 x 41 = 2214 W.
• Luego elige el modelo del calentador. Realizaremos el cálculo del diseño bimetálico del Sira RS500 con una salida de calor de una sección igual a 199 vatios.

Presta atencion Antes de calcular los radiadores de acero para una habitación, debe estudiar cuidadosamente el pasaporte del producto. Muy a menudo, para tales dispositivos, la transferencia de calor está indicada para todo el panel, mientras que para las estructuras de hierro fundido, aluminio y bimetálicas, el cálculo de la sección se usa con más frecuencia.

• La necesidad de calor dividida por la sección de transferencia de calor: 2214/199 = 11.1. Para obtener una reserva de energía, redondearemos hasta 12, que es la cantidad de bordes de la batería que necesitamos instalar para proporcionar un microclima cómodo en la habitación.

Dimensiones totales

La cuestión de cómo calcular el tamaño del radiador para una habitación también es muy importante.

Como regla general, la instalación de un dispositivo grande es menos costosa que la de dos productos más pequeños, pero existen ciertas limitaciones asociadas con las dimensiones de las paredes:

• Por lo tanto, no instale la batería cerca del piso. El espacio libre mínimo debe ser de unos 80 - 120 mm.
• La distancia desde el borde inferior del umbral también es importante.. Este valor no debe ser inferior a 60-120 mm, de lo contrario, el calor simplemente no fluirá hacia la ventana y el condensado se acumulará en el vidrio.
• Hay restricciones en el ancho.. Si el radiador se monta dentro del nicho del alféizar de la ventana, entonces se debe dejar un espacio libre de al menos 150 mm a los lados.

Presta atencion El ancho óptimo del panel de calentamiento es de 50 a 75% del ancho de la abertura de la ventana.

Guiado por estos datos, puede calcular fácilmente el valor máximo del producto que se puede configurar en el punto elegido.

Conclusión

Cada uno de nosotros necesita información sobre cómo calcular el número de secciones del radiador por habitación, especialmente si en el futuro previsible planeamos organizar o reconstruir el sistema de calefacción. Para familiarizarse con los métodos utilizados con más detalle, le recomendamos que vea el video en este artículo.
