Cómo calcular el número de secciones del radiador: métodos

En este artículo aprenderemos cómo calcular el número de secciones de un radiador de calefacción. Además, consideramos cómo acortar el calentador en longitud o viceversa, cómo aumentarlo. El tema del artículo es de gran interés, ya que la selección correcta de las dimensiones del dispositivo de calefacción le permite crear condiciones óptimas para una vida cómoda en una habitación determinada.

Por supuesto, la intensidad del calentamiento de los transportadores de calor puede controlarse mediante termostatos, cuyo precio es alto. Pero, desafortunadamente, la instalación de tales dispositivos se justifica en mayor medida en sistemas autónomos, en lugar de en sistemas centralizados. Además, si se elige que la longitud de la batería sea más corta de lo necesario, no será fácil arreglar la situación con el cabezal térmico.

En esta situación, la única solución efectiva sería calcular correctamente el número de secciones de los radiadores.

Criterios que afectan el conteo.

Antes de calcular el número requerido de secciones del radiador, es necesario determinar los criterios que pueden, de una manera u otra, afectar el resultado de los cálculos.

Entre estos criterios, destacamos los siguientes:

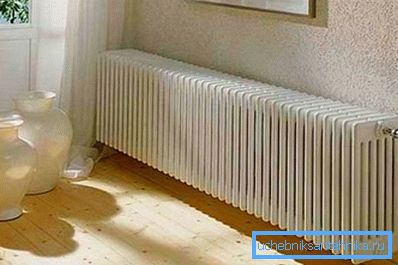

• Área de la habitación, como para calentar una habitación grande, se requerirán dispositivos de calefacción con tamaños estándar impresionantes;
• Altura del techo, cuanto más alto sea el techo, más se requerirá la transferencia de calor de los radiadores;
• La distancia que el alféizar sobresale por encima de la batería.. Cuanto mayor sea esta distancia, mayor será la potencia necesaria para lograr los parámetros de convección necesarios;
• La distancia desde la parte superior de la batería hasta el borde del umbral y la distancia desde el borde inferior del calentador hasta el piso.;
• Tipo de material utilizado en la fabricación del calentador., Como diferentes metales y aleaciones difieren en diferentes parámetros de conductividad térmica.

La calculadora en línea para calcular el número de secciones de radiadores es un software que, al procesar los datos ingresados, proporciona resultados promedio.

Pero, desafortunadamente, la mayoría de los criterios mencionados anteriormente no tienen en cuenta la aplicación. Por lo tanto, para no utilizar los datos promediados, intentaremos hacer los cálculos con nuestras propias manos.

Método de cálculo estándar

¿Cómo calcular cuántas secciones de radiadores necesitas? Hay varias formas más o menos efectivas de realizar cálculos.

Considere la forma estándar:

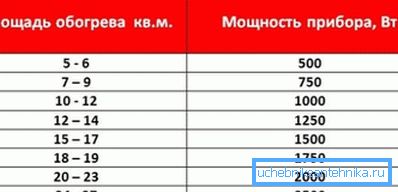

• De acuerdo con las normas dadas en el SNIP, para calentar 1 m? Las instalaciones de la batería deben funcionar a un nivel de potencia de 100 vatios. Solo en este caso, puedes contar con un clima de vida cómodo;

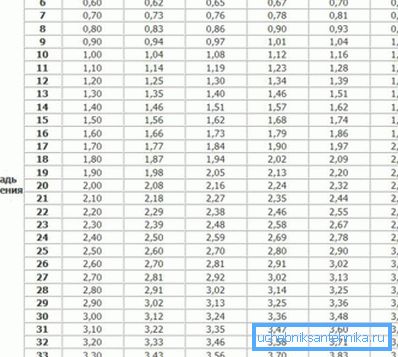

• Para cálculos, se puede aplicar la siguiente fórmula para calcular secciones de radiadores: S * 100 / P. Aquí P es la potencia de cada segmento del radiador (el parámetro se mide en vatios), S es el área de la habitación (medida en metros cuadrados);

Importante: si la mayoría de las paredes de la habitación son externas, al calcular, usamos el factor de aumento, que es 1.2. Por lo tanto, el número resultante de segmentos deberá multiplicarse por 1.2 y el resultado se redondeará al número entero más cercano.

• Si la instalación de calentadores se realiza en una habitación con una altura de techo de 3 metros o más, se requerirá más transferencia de calor para garantizar la convección normal. Por lo tanto, la fórmula previamente propuesta será irrelevante;
• En este caso, sería aconsejable aplicar la siguiente fórmula: S * H ​​* 40 / P. En esta fórmula, S es el área de la habitación (medida en metros cuadrados), P es la potencia de cada segmento (medida en vatios) y H es la altura del techo (medida en metros).

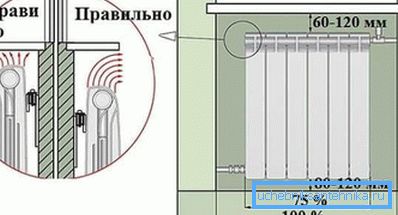

Para que el cálculo del número de secciones del radiador utilizando las fórmulas propuestas anteriormente sea correcto, la batería debe instalarse de la siguiente manera:

1. Desde la parte inferior del calentador hasta el piso, la distancia no debe ser inferior a 8 ni superior a 12 cm;
2. La distancia desde el tubo ascendente hasta el calentador debe ser de al menos 30 cm.

Método de cálculo aproximado

Considere cómo calcular secciones de radiadores utilizando un método simplificado. Sobre la base de los parámetros promediados de las baterías serie, se puede suponer que en una habitación con una altura de techo de 2,5 m, un segmento puede calentar un área de no más de 1,8 m.

Por lo tanto, la instrucción de cálculo es la siguiente:

• Multiplica la longitud de la habitación por el ancho y obtén el área;
• Luego, divida el número resultante entre 1.8 y descubra cuántas secciones se necesitan en la sala;
• Si la sala es grande y hay varias aberturas para ventanas, divida el número resultante por la cantidad de aberturas y descubra cuántos radiadores y con qué tamaños necesita instalar en la sala.

Importante: El método aproximado para realizar cálculos está lleno de imprecisiones, ya que no tiene en cuenta muchos factores que podrían afectar el grado de transferencia de calor. Por lo tanto, este método rara vez se utiliza. El resultado obtenido de un cálculo aproximado se debe redondear al número entero más cercano.

Método de cálculo volumétrico

Usando este método, puede realizar independientemente el cálculo de las secciones de los radiadores. Primero necesitas calcular el volumen de la habitación. Para hacer esto, considere el área y multiplíquelo por la altura del techo.

Según las estadísticas, un segmento de una batería de tamaño mediano (potencia de hasta 200 W) puede calentarse hasta 5 m? Por lo tanto, consideramos el volumen de la habitación y lo dividimos por 5. Como resultado, obtenemos el número de secciones de radiador que necesitamos.

Los dispositivos de calefacción presentados a la venta pueden tener no solo una sección, sino también una construcción de panel. ¿Cómo, en este caso, determinar los parámetros del radiador?

De hecho, no todo es tan difícil:

• Realice el cálculo de las secciones del radiador según uno de los esquemas anteriores;
• Además, el número resultante se multiplica por el ancho de la sección (en promedio 9-10 cm) y obtenemos la longitud del calentador;
• Después de eso, seleccionamos la batería del panel en un 10% más de largo que el resultado obtenido durante los cálculos.

Cómo acortar o aumentar la longitud del calentador.

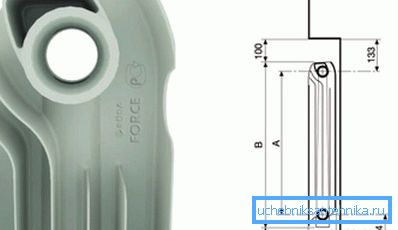

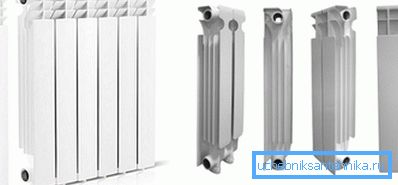

El diseño de todas las baterías seccionales es similar, independientemente de los materiales utilizados en su fabricación. El ensamblaje de las secciones en conjunto se realiza utilizando niples de metal especiales.

Los pezones son un tipo de conexión hecha en forma de un cilindro hueco, en el que hay roscas externas en ambos lados. En el centro de la boquilla se instala una junta de polímero elástico de diámetro adecuado.

Para baterías de hierro fundido, se utiliza un niple con un diámetro exterior de 30 mm, y para bimetal y aluminio con un diámetro de 25 mm. Dos veces la mitad del pezón se atornilla en los segmentos adyacentes.

Para acortar o, por el contrario, alargar la batería, se necesita una llave especial. Dentro del niple hay ranuras especiales para las cuales la llave se adhiere durante el proceso de instalación.

Dado que los niples para hierro fundido son 5 mm más grandes que los nipples para bimetal y aluminio, las teclas tienen diferentes tamaños de la parte de trabajo. Es decir, para el hierro fundido, la llave es más grande, y para el bimetal y el aluminio, se usa una llave con un tamaño más pequeño de la parte de trabajo.

Externamente, la llave es una barra de metal en un extremo del cual las estrías están soldadas en forma de cruz, que encajan en las ranuras del niple. En el extremo posterior de la llave, la cabeza está soldada con un orificio para el collar o con muescas para una llave.

Importante: Hoy puede comprar llaves caseras, pero es mejor usar la producción de la fábrica de herramientas. En la herramienta de fábrica, a lo largo de toda la longitud de la varilla, existen riesgos, la distancia entre los cuales corresponde al ancho del segmento.

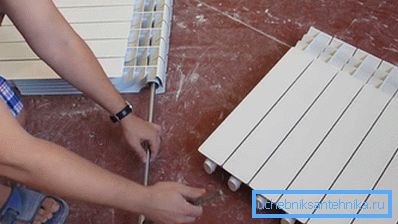

Las instrucciones para el desmontaje y montaje de los radiadores son las siguientes:

• Inserte la llave por el extremo de trabajo a su vez en la entrada superior e inferior, para tantos cortes como para los segmentos que planeamos acortar el calentador;
• Sintiendo los surcos con una llave, gire el pezón hacia la izquierda;
• La extensión se realiza en orden inverso. Enrosque previamente la boquilla en las entradas de la batería y coloque la junta;
• A continuación, nos apoyamos contra la sección de pezones;
• Inserte la llave y gire el niple para atornillarlo en la sección apilable. El hecho de que el pezón haya tomado la posición correcta puede entenderse por el riesgo y por el mayor esfuerzo en el collar.

Conclusión

Ahora sabe cómo calcular el número requerido de secciones y cómo ensamblar una batería del tamaño correcto. Se puede encontrar más información útil al ver el video en este artículo.
